摘要： 本文旨在使用模拟手段分析内燃机在燃烧热力学循环过程中活塞动力学和温度变化的关键影响因素。通过构建详细的热力学模型并结合活塞运动方程，我们能够深入探究燃烧过程中的能量传递、压力变化以及温度梯度对活塞运动特性的影响。本文将重点讨论燃烧室压力、温度、活塞质量、连杆长度以及曲柄半径等关键参数对发动机性能的影响，并为优化发动机设计和提高燃油效率提供理论依据。

关键词： 内燃机；热力学循环；活塞动力学；温度；模拟；燃烧

引言

内燃机作为一种重要的动力装置，广泛应用于交通运输、发电等领域。其工作原理基于燃烧热力学循环，通过燃料燃烧释放的热能驱动活塞运动，进而转化为机械能。内燃机的性能直接关系到能源消耗和环境污染，因此，对其进行深入研究具有重要的现实意义。传统的实验研究方法成本高昂且难以全面掌握发动机内部的复杂物理过程。随着计算技术的进步，采用模拟方法可以有效解决这一难题。通过建立精确的热力学模型和活塞动力学模型，能够深入理解发动机内部的燃烧过程，揭示影响活塞运动和温度分布的关键因素，为优化发动机设计和提高燃油效率提供指导。

热力学模型

内燃机的热力学循环通常由四个过程组成：进气、压缩、燃烧和排气。为了简化分析，本文假设以下几点：

1. 工作介质为理想气体，服从理想气体状态方程。

2. 燃烧过程发生在瞬间，所有燃料在瞬间完成燃烧，释放出大量的热能。

3. 气体在各个过程中的状态变化满足热力学定律。

4. 忽略摩擦、泄漏等因素的影响。

基于上述假设，我们可以建立描述各过程的热力学模型。

• 进气过程： 进气过程通常被认为是等压过程，压力近似等于大气压力。进入气缸的气体质量由进气阀的开度和时间决定。

• 压缩过程： 压缩过程可以近似为绝热过程，满足以下关系式：

  P * V^γ = 常数

  其中，P为气缸压力，V为气缸容积，γ为绝热指数。

• 燃烧过程： 燃烧过程发生在压缩行程末端，燃料在瞬间燃烧释放出热能Q，导致气缸内部压力和温度急剧升高。该过程可以近似为等容过程，即容积不变。根据热力学第一定律，可得：

  Q = m * c_v * ΔT

  其中，m为工作介质质量，c_v为定容比热容，ΔT为温度变化。

• 膨胀过程： 膨胀过程是利用燃烧产生的气体压力推动活塞做功的过程。该过程也可以近似为绝热过程，满足与压缩过程相同的关系式。

• 排气过程： 排气过程通常被认为是等压过程，压力近似等于大气压力。废气通过排气阀排出气缸。

通过以上热力学模型的建立，我们可以计算出在各个过程中气缸内部的压力、温度和容积的变化。

活塞动力学模型

活塞动力学模型描述了活塞、连杆和曲轴之间的运动关系。假设连杆是刚性的，忽略其质量和惯性力。根据几何关系，可以推导出活塞位移、速度和加速度的表达式。

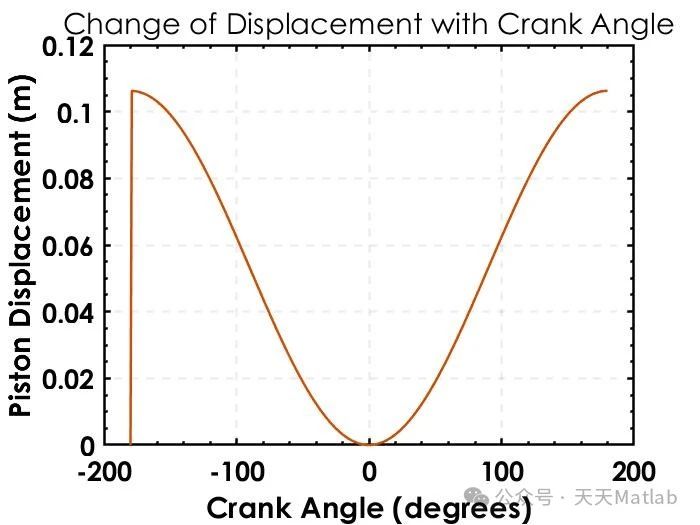

• 活塞位移 (x)：

  x = r * (1 - cosθ) + l * (1 - √(1 - (r/l)² * sin²θ))

  其中，r为曲柄半径，l为连杆长度，θ为曲柄转角。

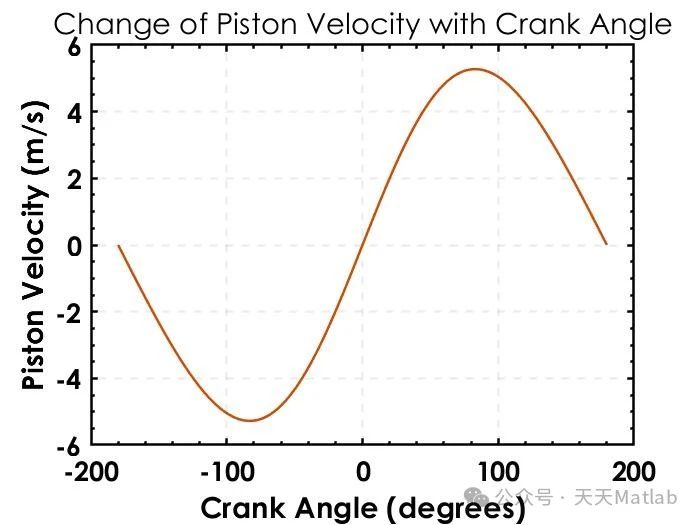

• 活塞速度 (v)：

  v = dx/dt = rω * (sinθ + (r/2l) * sin2θ / √(1 - (r/l)² * sin²θ))

  其中，ω为曲轴角速度。

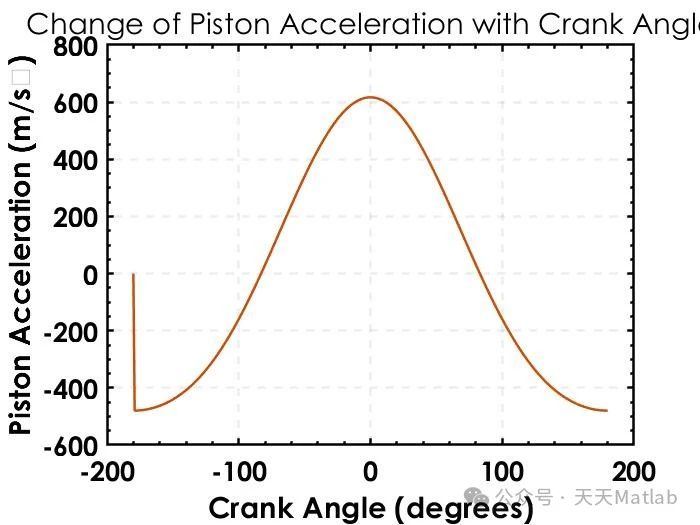

• 活塞加速度 (a)：

  a = dv/dt = rω² * (cosθ + (r/l) * cos2θ + (r³/4l³) * sin⁴θ / (1 - (r/l)² * sin²θ)^3/2)

根据牛顿第二定律，活塞所受合力等于其质量乘以加速度：

F = m * a

活塞所受合力主要包括气缸内部压力作用力和惯性力。气缸内部压力作用力可以通过热力学模型计算得到。

温度的影响

温度是影响内燃机性能的重要参数。燃烧室温度直接影响燃烧效率和排放特性。高温有利于燃料的完全燃烧，减少有害气体的排放，但同时也会导致氮氧化物（NOx）的生成。活塞和气缸壁的温度过高会降低材料强度，甚至导致发动机损坏。

此外，温度梯度也会影响发动机的性能。由于燃烧过程的不均匀性，燃烧室内会出现明显的温度梯度。这种温度梯度会导致热应力，影响活塞和气缸壁的寿命。

为了有效控制温度，需要采取各种冷却措施，例如水冷或空冷。合理的冷却系统设计能够有效降低发动机温度，提高其可靠性和耐久性。

模拟分析

通过将热力学模型和活塞动力学模型相结合，可以进行发动机的模拟分析。模拟分析能够帮助我们理解以下几个方面：

1. 燃烧室压力变化对活塞运动的影响：

    分析燃烧室压力变化对活塞速度、加速度以及输出功率的影响。

2. 活塞质量、连杆长度以及曲柄半径对发动机性能的影响：

    研究这些参数对发动机功率、转速以及振动特性的影响。

3. 温度分布对发动机可靠性的影响：

    模拟燃烧室温度分布，评估热应力对活塞和气缸壁的潜在影响。

通过改变不同的参数，我们可以模拟出各种不同的工况，从而了解发动机的性能特性。例如，可以通过改变点火提前角来优化燃烧效率，可以通过改变活塞质量来降低振动，可以通过优化冷却系统来降低发动机温度。

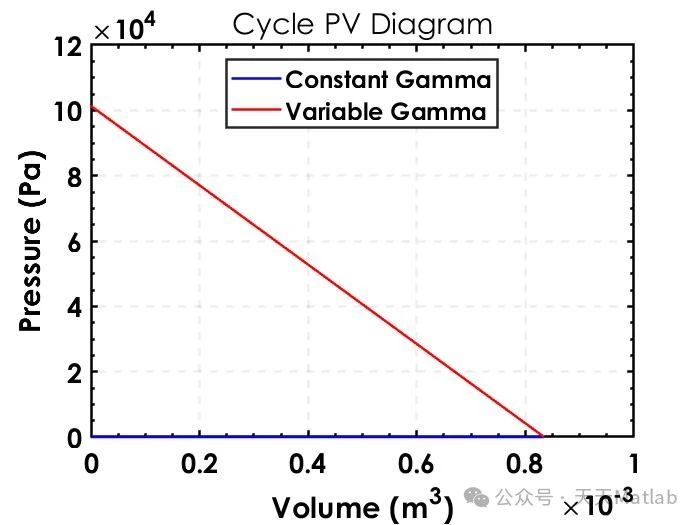

⛳️ 运行结果

🔗 参考文献

[1]莫春兰.基于化学反应动力学的DME发动机燃烧与排放特性研究[D].华中科技大学,2007.DOI:10.7666/d.d093164.
