【地震学】基于BPT、ART和SIRT算法对VSP、井下和井间等地震方法进行简单的模型反演附matlab代码

 ✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

摘要： 地震反演是利用地震数据推断地下介质物理性质的重要手段。垂直地震剖面（VSP）、井下地震和井间地震等方法具有较高的分辨率和信噪比，在精细油气勘探和工程地质调查中得到广泛应用。本文旨在探讨基于块状射线追踪（BPT）、代数重建技术（ART）和同步迭代重建技术（SIRT）等算法，对VSP、井下地震和井间地震数据进行简单模型反演的应用及优缺点。通过对这些经典反演算法的分析，为实际资料处理和解释提供理论基础和方法参考。

关键词： 地震反演，VSP，井下地震，井间地震，BPT，ART，SIRT

1. 引言

地震反演作为地球物理学领域的核心内容之一，其目标是从地震观测数据中提取尽可能多的关于地下地质结构的物理信息，如速度、密度、吸收衰减等参数。这些参数对于油气勘探、工程地质调查、矿产资源开发以及地球动力学研究都至关重要。

垂直地震剖面（VSP）、井下地震和井间地震是利用钻孔进行的地震勘探方法。与地面地震相比，它们具有更高的分辨率和信噪比，能更准确地反映井旁及井间地层的精细结构。VSP通常在井中放置检波器，地面激发；井下地震在井中放置震源和检波器；而井间地震则在两口或多口井中分别放置震源和检波器。这些方法采集的数据种类丰富，包括直达波、反射波、多次波、转换波等，为精细地质建模和反演提供了丰富的信息。

然而，地震反演是一个非线性、不适定的逆问题，需要选择合适的算法和约束条件才能获得稳定、可靠的结果。目前，广泛应用的地震反演算法包括迭代反演、最小二乘反演、全波形反演等。本文将重点关注基于块状射线追踪（BPT）、代数重建技术（ART）和同步迭代重建技术（SIRT）等算法，针对VSP、井下地震和井间地震等方法进行简单模型反演的原理、应用和局限性进行分析。这些算法在计算效率和稳定性方面各具特点，适用于不同复杂程度的地质模型。

2. 基于块状射线追踪（BPT）的反演

块状射线追踪（BPT）是一种常用的射线追踪方法，尤其适用于速度模型变化较为平缓的情况。该方法将研究区域划分为一系列网格，每个网格内的速度视为常数。射线在网格内以直线传播，通过相邻网格时根据斯涅尔定律进行折射。

在基于BPT的反演过程中，首先需要构建一个初始速度模型。然后，通过射线追踪计算震源到检波器的理论走时。将理论走时与实际观测走时进行比较，得到走时残差。基于走时残差，采用迭代算法对速度模型进行修正。迭代过程重复进行，直到走时残差达到预定的收敛标准。

BPT反演的优点：

• 计算效率高：

   BPT算法简单，易于实现，计算速度快，适用于大规模数据处理。

• 对初始模型要求不高：

   相对于其他射线追踪算法，BPT对初始速度模型的精度要求较低。

BPT反演的缺点：

• 精度受限：

   BPT算法假设网格内速度恒定，忽略了速度的连续变化，因此精度受到网格大小的限制。当速度梯度较大时，BPT算法可能产生较大的误差。

• 不适用于复杂模型：

   BPT算法在处理速度变化剧烈的复杂模型时，容易出现射线追踪失败或计算精度下降的问题。

BPT在VSP、井下地震和井间地震中的应用：

BPT算法常用于VSP数据的初至走时反演，可以快速建立一个初步的速度模型。通过联合地面地震和VSP数据，BPT可以用于构建更准确的近地表速度模型。在井下地震和井间地震中，BPT可以用于确定井间速度结构，尤其是在井距较远，速度变化相对平缓的情况下。

3. 基于代数重建技术（ART）的反演

代数重建技术（ART）是一种迭代重建算法，广泛应用于医学成像、地球物理勘探等领域。其基本思想是将反演问题转化为求解一个线性方程组，然后通过迭代算法对方程组进行求解。

在ART反演中，首先将研究区域离散化为一系列单元，每个单元对应一个速度值。然后，根据射线路径和单元之间的关系，建立一个大型线性方程组：

A * v = t

其中，A是射线路径矩阵，表示射线穿过每个单元的距离；v是速度向量，表示每个单元的速度值；t是走时向量，表示每条射线的走时。

ART算法通过迭代更新速度向量v，使得A * v与t之间的误差逐渐减小。每次迭代，选择一条射线，计算该射线的理论走时，并与实际观测走时进行比较。然后，根据走时残差，对射线路径上的单元速度进行修正。修正公式如下：

v(i) = v(i) + ω * (t(j) - A(j, :) * v) * A(j, i) / sum(A(j, :).^2)

其中，v(i)是第i个单元的速度，t(j)是第j条射线的走时，A(j, i)是射线路径矩阵中对应于第j条射线和第i个单元的元素，ω是松弛因子。

ART反演的优点：

• 灵活性高：

   ART算法可以灵活地处理复杂的几何结构和速度模型。

• 易于加入先验信息：

   可以在迭代过程中加入先验信息，如速度范围、地质约束等，提高反演结果的稳定性。

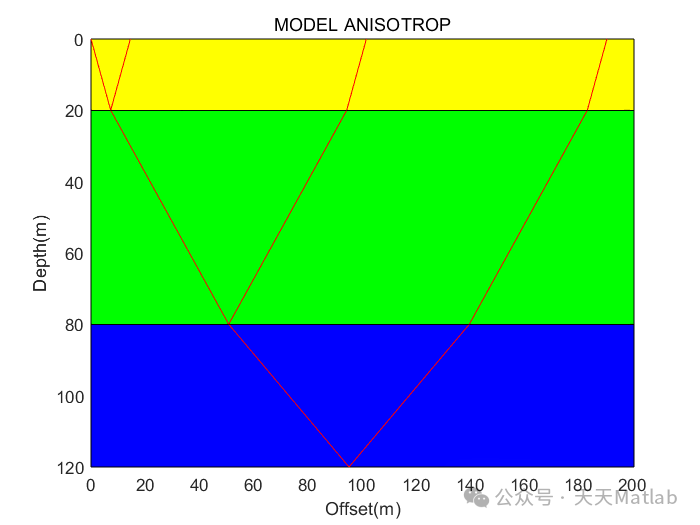

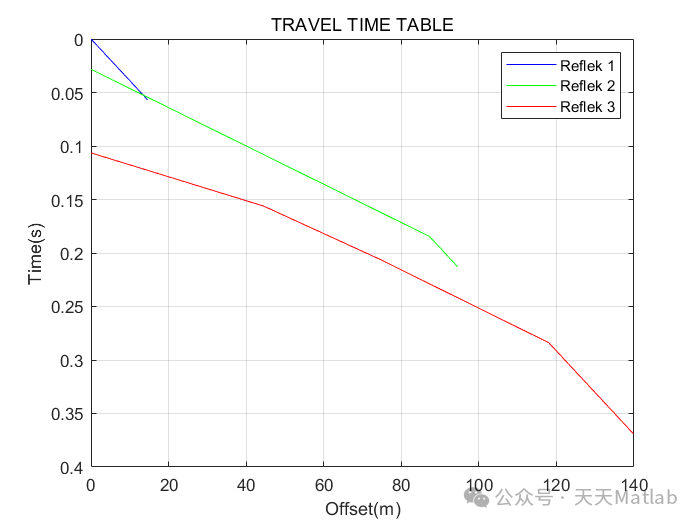

⛳️ 运行结果

🔗 参考文献

[1] 皮开荣,邓专.改进型SIRT法进行层析成像反演的研究与应用[J].水力发电, 2008, 34(7):3.DOI:CNKI:SUN:SLFD.0.2008-07-030.

[2] 皮开荣.改进型SIRT法进行CT反演的应用[J].物探装备, 2008, 18(5):4.DOI:CNKI:SUN:WTZB.0.2008-05-012.
