【故障诊断】基于时滞反馈随机共振的增强型旋转电机故障诊断附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

摘要: 旋转电机是现代工业的核心组成部分，其运行状态的可靠性和稳定性直接影响着生产效率和安全性。早期故障诊断是确保电机正常运行的关键。然而，电机故障信号往往微弱且易受噪声干扰，使得传统诊断方法难以有效提取故障特征。本文深入探讨基于时滞反馈随机共振（Delayed Feedback Stochastic Resonance, DFSR）的增强型旋转电机故障诊断方法。该方法利用随机共振的非线性特性，将噪声能量转化为信号能量，进而放大微弱故障特征。同时，引入时滞反馈机制优化随机共振过程，提高系统对故障特征的敏感性。本文详细阐述了DFSR的工作原理，构建了相应的数学模型，并通过仿真和实验验证了该方法在旋转电机早期故障诊断中的有效性。研究结果表明，DFSR能够有效提高信噪比，增强故障特征，实现对旋转电机早期故障的准确诊断，具有重要的理论价值和应用前景。

关键词: 旋转电机；故障诊断；随机共振；时滞反馈；信号增强；特征提取

1. 引言

旋转电机作为驱动各种机械设备的关键动力源，广泛应用于工业生产的各个领域。随着工业自动化程度的不断提高，对旋转电机的可靠性和稳定性要求也日益严格。旋转电机在长期运行过程中，由于受到各种因素的影响，例如机械磨损、电气老化、环境腐蚀等，容易出现各种类型的故障，如轴承故障、绕组故障、转子故障等。若故障未能及时发现和处理，将会导致设备停机、生产中断，甚至引发安全事故，造成巨大的经济损失。因此，对旋转电机进行早期故障诊断，预测潜在的故障风险，采取有效的维护措施，对于保障生产安全和提高经济效益具有重要意义。

传统的旋转电机故障诊断方法主要依赖于频谱分析、时域分析、小波分析等信号处理技术。然而，在实际工业环境中，电机运行噪声复杂多变，故障信号往往淹没在强噪声背景中，导致传统方法难以准确提取故障特征。针对这一问题，研究人员提出了多种基于非线性理论的故障诊断方法，例如盲源分离、经验模态分解、支持向量机等。这些方法在一定程度上提高了故障诊断的准确率，但在处理强噪声环境下的微弱故障信号时，仍然存在一定的局限性。

近年来，随机共振（Stochastic Resonance, SR）现象引起了广泛关注。SR是一种非线性现象，其核心思想是利用噪声能量，将噪声转化为有用信号，进而放大微弱信号。SR在弱信号检测、图像处理、神经信息传递等领域得到了广泛应用。基于SR的故障诊断方法，利用噪声的积极作用，能够有效提高信噪比，增强故障特征，从而实现对微弱故障信号的准确检测。然而，传统的SR方法在参数选择方面存在一定的困难，容易受到参数失配的影响。为了克服这一问题，研究人员提出了多种改进的SR方法，例如自适应SR、多稳态SR、以及本文重点探讨的时滞反馈随机共振（Delayed Feedback Stochastic Resonance, DFSR）。

2. 时滞反馈随机共振理论基础

2.1 随机共振理论

随机共振是一种非线性现象，指在非线性系统中，当输入信号、噪声和系统参数满足一定条件时，系统输出信号的信噪比会随着噪声强度的增加而增大，并在某个特定的噪声强度下达到最大值。传统的SR模型通常采用双稳态系统，其势函数可以表示为：

U(x) = -ax^2/2 + bx^4/4

其中，a和b是系统参数，x是系统的状态变量。在无外加信号的情况下，系统存在两个稳定点x = ±√(a/b)和一个不稳定点x = 0。

当系统受到一个周期性的微弱信号S(t) = Acos(ωt)和一个噪声信号ξ(t)的作用时，系统的动力学方程可以描述为：

dx/dt = a x - b x^3 + Acos(ωt) + ξ(t)

其中，A是信号的幅度，ω是信号的频率，ξ(t)是噪声信号，通常假设为均值为零的高斯白噪声，其相关函数为：

<ξ(t)ξ(t')> = 2Dδ(t-t')

其中，D是噪声强度，δ(t)是狄拉克函数。

在适当的噪声强度下，系统会在两个稳定点之间跳跃，这种跳跃的频率与输入信号的频率相匹配，从而实现信号的放大。SR的输出信噪比可以表示为：

SNR = (πA^2)/(4D^2) * exp(-ΔU/D)

其中，ΔU = (a^2)/(4b)是势垒高度。

2.2 时滞反馈机制

时滞反馈是一种常用的控制策略，通过引入延迟时间，将系统的输出信号反馈到输入端，从而影响系统的动力学行为。时滞反馈可以用于稳定不稳定系统、控制混沌系统、以及增强信号检测能力。

在DFSR中，引入时滞反馈的目的是优化随机共振过程，提高系统对微弱信号的敏感性。DFSR的动力学方程可以表示为：

dx/dt = a x - b x^3 + Acos(ωt) + ξ(t) + K x(t-τ)

其中，K是反馈强度，τ是延迟时间。通过调整K和τ的值，可以改变系统的势函数形状，从而影响SR的性能。

时滞反馈的作用机制可以理解为：延迟时间τ引入了一个与当前状态相关的“记忆效应”，使得系统能够更好地响应输入信号的变化。通过选择合适的K和τ值，可以使系统更加容易在两个稳定点之间跳跃，从而提高信号的放大效果。

3. 基于时滞反馈随机共振的旋转电机故障诊断方法

3.1 旋转电机故障特征提取

旋转电机的常见故障包括轴承故障、绕组故障、转子故障等。每种故障都会产生特定的振动频率，这些频率与电机的转速、轴承的几何尺寸、以及绕组的电气参数等因素有关。

例如，轴承的内圈、外圈、滚珠和保持架等部件出现故障时，会分别产生不同的特征频率，可以根据轴承的几何尺寸和转速进行计算。绕组故障，例如匝间短路，会导致定子电流产生异常谐波，这些谐波的频率与电机的供电频率有关。转子故障，例如断条，会导致定子电流产生滑差频率。

3.2 基于DFSR的信号增强

在实际应用中，旋转电机故障信号往往微弱且易受噪声干扰，难以直接提取故障特征。基于DFSR的信号增强方法，利用随机共振的非线性特性，将噪声能量转化为信号能量，从而放大微弱故障特征。

具体步骤如下：

1. 信号预处理:

    对采集到的振动信号或电流信号进行滤波、去噪等预处理操作，降低噪声水平。

2. 参数选择:

    根据故障特征频率和噪声强度，选择合适的系统参数a、b、K和τ。参数的选择需要根据实际情况进行调整，通常可以通过仿真实验或优化算法进行确定。

3. DFSR计算:

    将预处理后的信号输入到DFSR模型中，进行迭代计算，得到增强后的信号。

4. 频谱分析:

    对增强后的信号进行频谱分析，提取故障特征频率，判断电机的故障类型。

3.3 故障诊断流程

基于DFSR的旋转电机故障诊断流程可以概括为：

1. 数据采集:

    通过传感器采集旋转电机的振动信号或电流信号。

2. 信号预处理:

    对采集到的信号进行滤波、去噪等预处理操作。

3. DFSR信号增强:

    利用DFSR模型对预处理后的信号进行增强，提高信噪比。

4. 特征提取:

    对增强后的信号进行频谱分析，提取故障特征频率。

5. 故障诊断:

    根据提取到的故障特征频率，判断电机的故障类型和故障程度。

6. 结果评估:

    对诊断结果进行评估，验证诊断方法的准确性和可靠性。

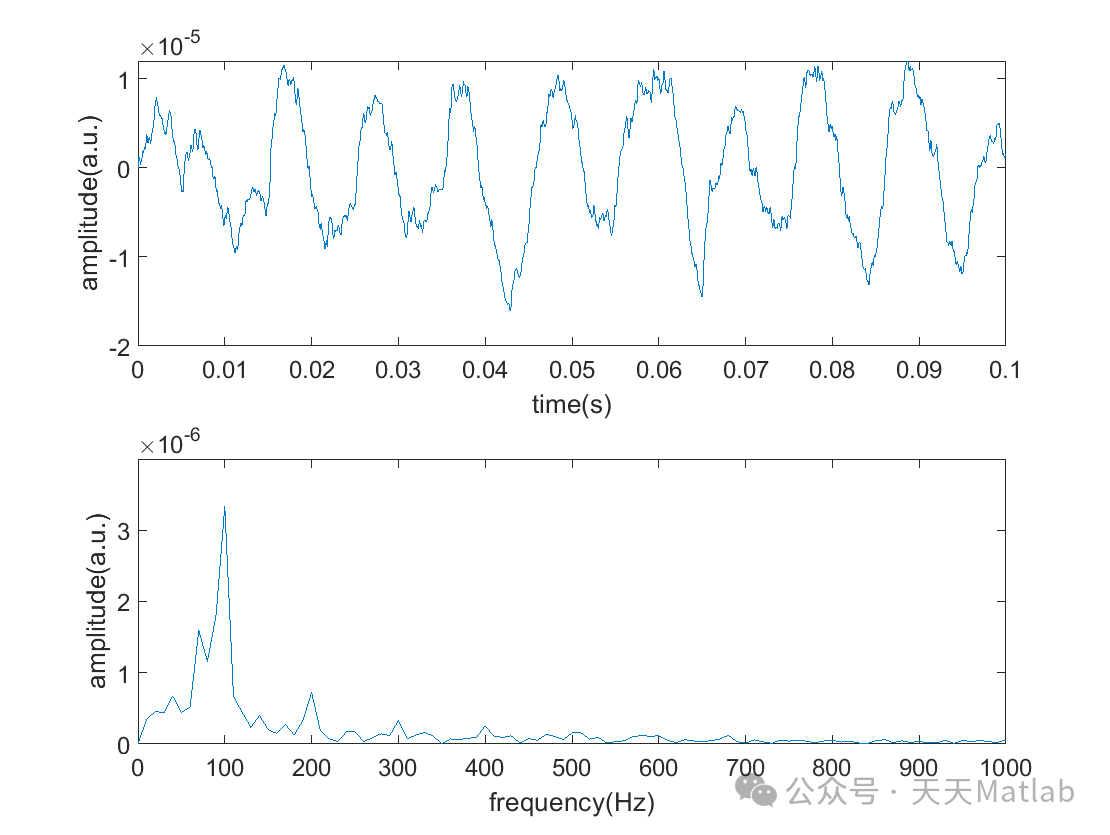

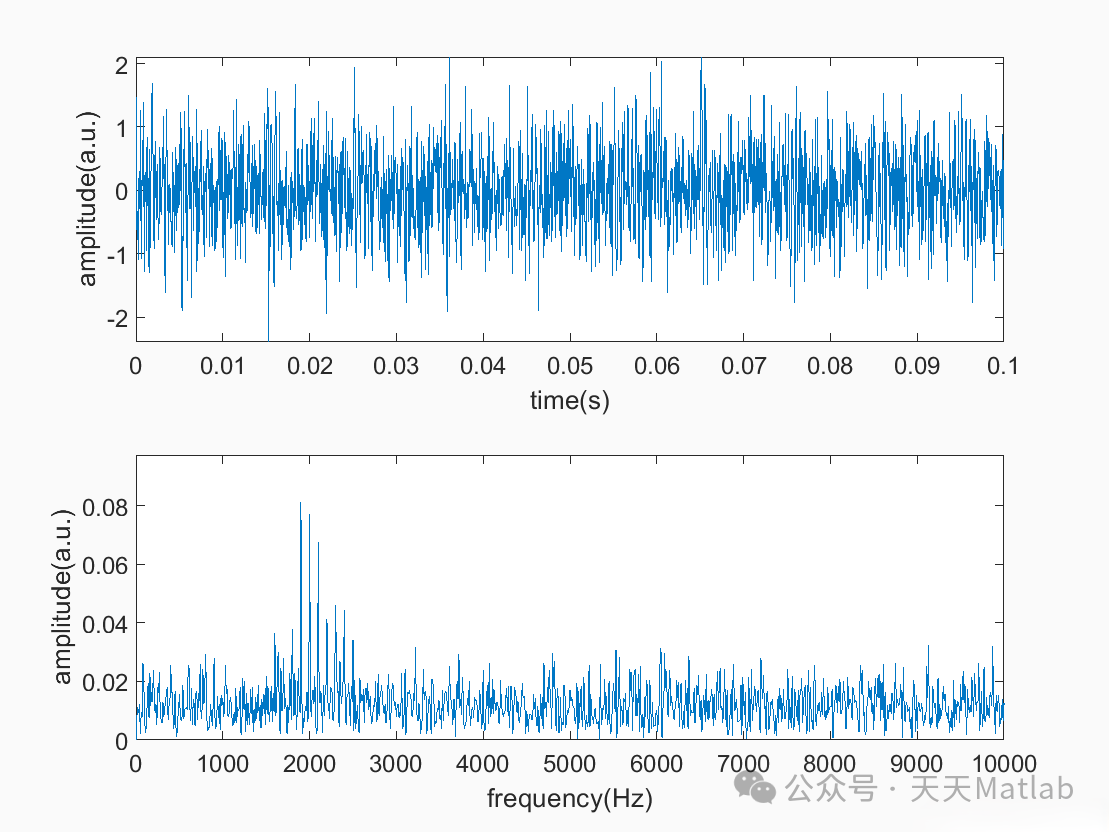

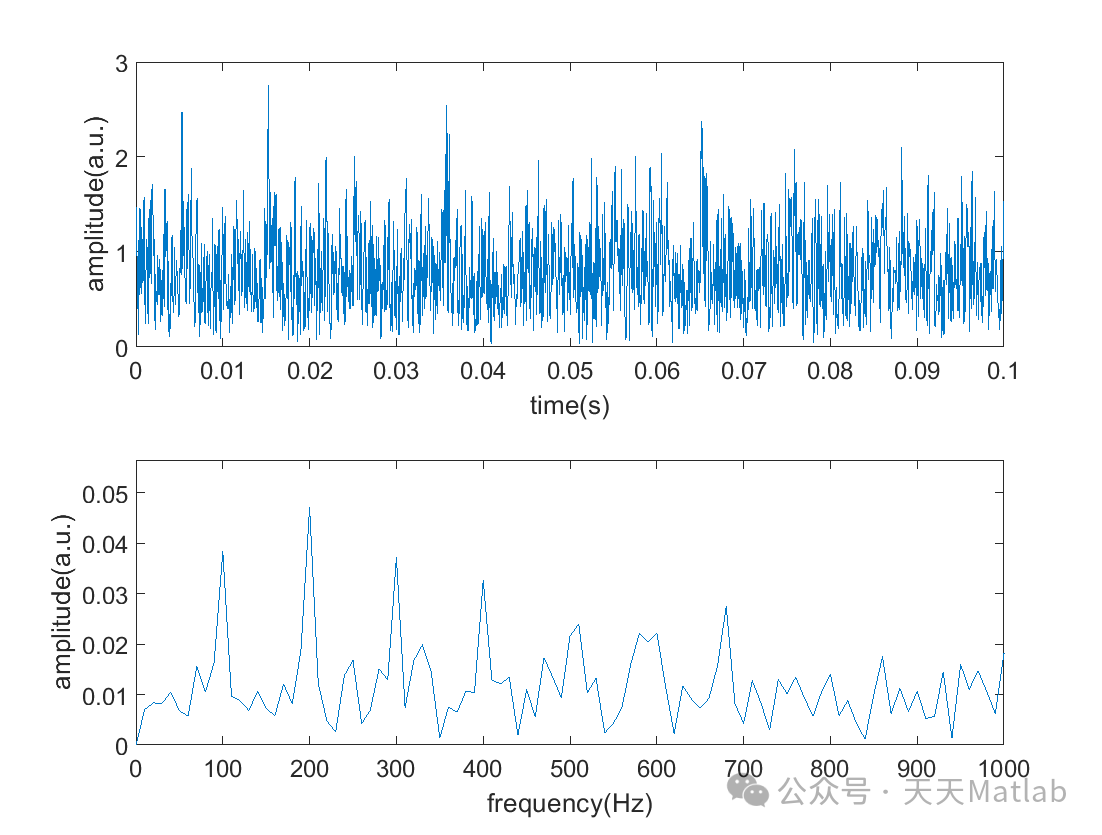

⛳️ 运行结果
