🔥 内容介绍

故障诊断作为工业领域的重要课题，其目标在于尽早发现设备运行中的潜在问题，从而避免事故发生、降低维修成本、保障生产效率。传统的故障诊断方法往往依赖于人工经验和特定领域的知识，存在自动化程度低、泛化能力弱等问题。近年来，随着人工智能技术的快速发展，基于机器学习的故障诊断方法逐渐成为研究热点。其中，循环神经网络（RNN）及其变体长短期记忆网络（LSTM）在处理时间序列数据方面表现出色，而支持向量机（SVM）则以其良好的泛化能力和鲁棒性著称。本文将探讨一种基于LSTM-SVM混合模型的故障诊断方法，并探讨其在多特征分类预测和故障诊断中的应用，并概述使用Matlab进行代码实现的关键技术。

一、传统故障诊断方法的局限性与LSTM-SVM混合模型的优势

传统的故障诊断方法，例如基于规则的方法、基于模型的诊断方法等，通常需要专家经验进行特征提取和故障判断规则的制定。这些方法依赖于人工经验，难以适应复杂多变的工业环境。此外，对于非线性、时变的系统，基于模型的诊断方法往往需要建立精确的数学模型，这在实际应用中面临着诸多挑战。

相比之下，LSTM-SVM混合模型具有以下优势：

LSTM强大的时序特征提取能力：
LSTM作为一种特殊的RNN结构，能够有效克服传统RNN的梯度消失和梯度爆炸问题，从而能够更好地捕捉时间序列数据中的长期依赖关系。这使得LSTM能够从设备运行的历史数据中提取出隐藏的故障演变规律。
SVM优秀的分类性能和泛化能力：
SVM通过寻找最优超平面来实现数据的分类，具有良好的泛化能力，即使面对高维数据和非线性问题，也能表现出较好的分类性能。
无需过多人工干预：
LSTM-SVM模型能够自动学习数据中的特征，减少了对人工经验的依赖，提高了诊断的自动化程度。
适用于多特征融合：
该模型能够有效地融合不同类型的特征，例如振动、温度、压力等，从而提高诊断的准确性和可靠性。

二、LSTM-SVM混合模型的原理与构建

LSTM-SVM混合模型的基本原理是将LSTM网络作为特征提取器，提取时间序列数据的时序特征，然后将这些特征作为SVM的输入，进行分类或回归预测。模型的构建流程通常包括以下几个步骤：

数据采集与预处理：
收集设备运行过程中的各种传感器数据，例如振动、温度、压力、电流等。对采集到的数据进行清洗、归一化等预处理操作，以消除噪声和量纲的影响，提高模型的训练效率。
LSTM网络构建与训练：
构建LSTM网络，并使用训练数据进行训练。LSTM网络的结构包括输入层、LSTM层、全连接层等。LSTM层的层数和节点数可以根据实际情况进行调整。训练过程中，需要优化网络参数，以最小化损失函数。常用的损失函数包括均方误差（MSE）和交叉熵损失（Cross-Entropy Loss）。
特征提取：
将经过训练的LSTM网络作为特征提取器，将时间序列数据输入到LSTM网络中，提取LSTM层的输出作为数据的特征向量。
SVM模型训练与优化：
将LSTM提取的特征向量作为输入，训练SVM模型。SVM模型需要选择合适的核函数，例如线性核、多项式核、RBF核等。通过交叉验证等方法，优化SVM模型的参数，例如惩罚因子C和核函数参数gamma等，以提高模型的分类性能。
故障诊断与预测：
使用训练好的LSTM-SVM模型对新的数据进行诊断与预测。将新的数据输入到LSTM网络中提取特征，然后将特征输入到SVM模型中进行分类或回归预测，从而判断设备是否发生故障以及故障的类型。

三、基于Matlab的代码实现关键技术

Matlab作为一种强大的科学计算软件，提供了丰富的工具箱和函数，方便进行LSTM-SVM混合模型的构建和训练。以下是使用Matlab进行代码实现的关键技术：

数据预处理：
使用normalize函数对数据进行归一化处理；使用medfilt1函数进行中值滤波，去除噪声干扰；使用滑动窗口方法将时间序列数据分割成多个样本，用于LSTM网络的训练。
LSTM网络构建：
使用lstmLayer函数构建LSTM层；使用fullyConnectedLayer函数构建全连接层；使用classificationLayer函数构建分类层。使用dlnetwork函数将各层连接起来，构建完整的LSTM网络。
LSTM网络训练：
使用trainingOptions函数设置训练参数，例如学习率、迭代次数、优化算法等。使用trainNetwork函数对LSTM网络进行训练。
特征提取：
使用predict函数将时间序列数据输入到训练好的LSTM网络中，提取LSTM层的输出作为数据的特征向量。
SVM模型训练：
使用fitcsvm函数训练SVM模型。可以使用'KernelFunction'参数选择合适的核函数，例如'linear'、'polynomial'、'rbf'等。使用'BoxConstraint'参数设置惩罚因子C。
SVM模型预测：

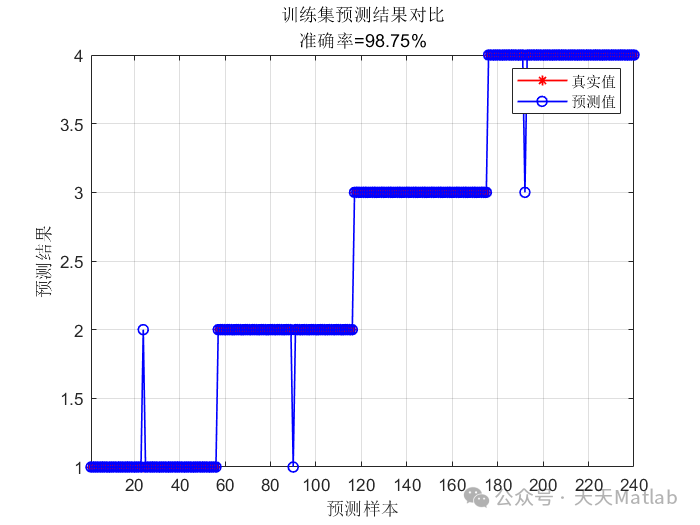

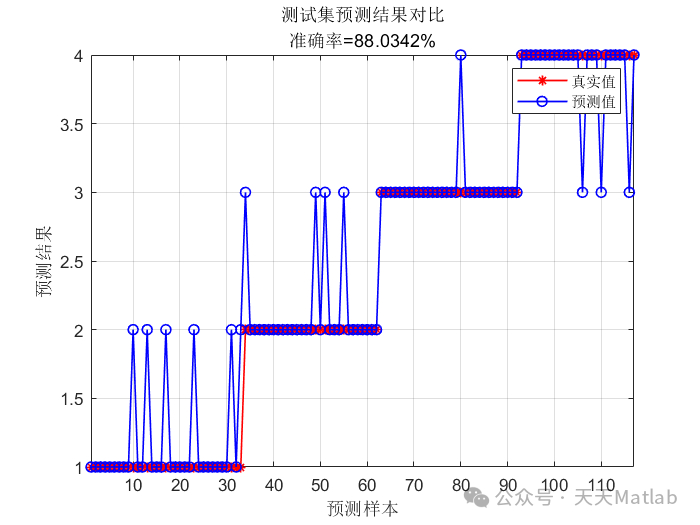

使用predict函数对新的数据进行预测，判断设备是否发生故障以及故障的类型。
性能评估：

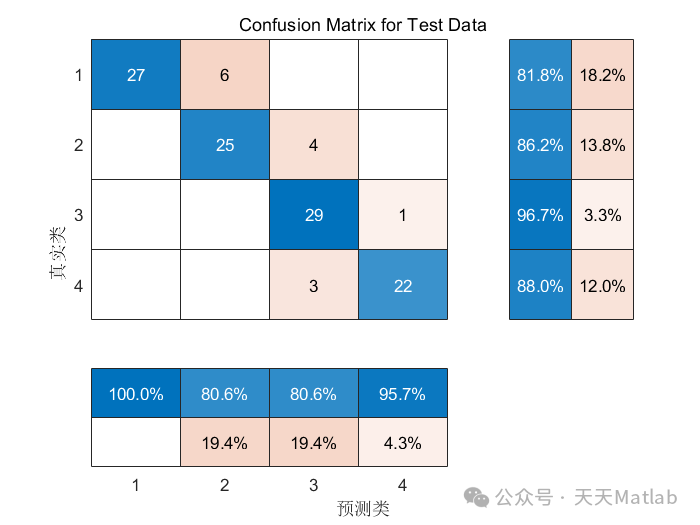

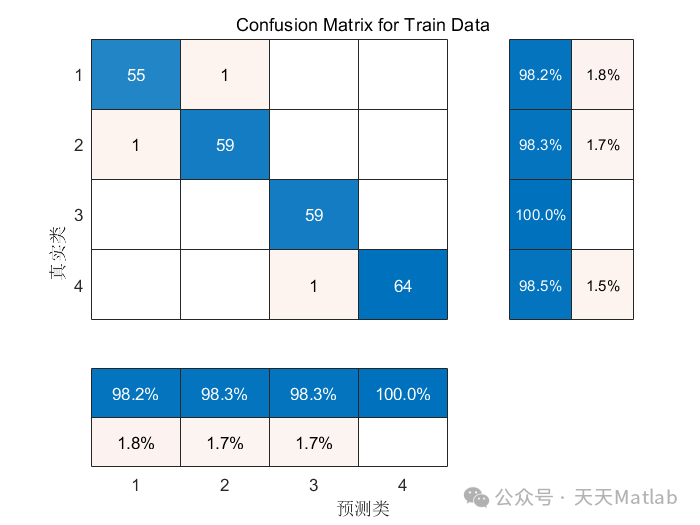

使用混淆矩阵、精度、召回率、F1-score等指标评估模型的性能。可以使用confusionchart函数绘制混淆矩阵。

四、基于LSTM-SVM的故障诊断应用实例

以滚动轴承的故障诊断为例，可以说明LSTM-SVM混合模型的应用。首先，收集滚动轴承在不同工况下的振动信号数据，包括正常工况、内圈故障、外圈故障、滚动体故障等。对采集到的数据进行预处理，然后构建LSTM网络，提取振动信号的时序特征。将提取的特征作为SVM的输入，训练SVM模型，用于识别轴承的故障类型。通过实验结果表明，基于LSTM-SVM的故障诊断方法能够有效地识别滚动轴承的故障类型，并具有较高的诊断准确率。
