🔥 内容介绍

低地球轨道（Low Earth Orbit, LEO）作为航天活动最为活跃的区域之一，承载着大量的卫星应用，包括对地观测、通信、导航以及科学研究等。随着航天任务的日益复杂化和多样化，卫星在不同轨道之间的转移变得越来越普遍，例如将卫星从初始部署轨道转移到工作轨道，或是在不同工作轨道之间进行调整以满足特定的任务需求。轨道转移策略的选择直接影响着任务的执行效率、燃料消耗以及任务风险。传统的霍曼转移虽然概念简单，但往往耗时较长，且难以适应复杂的约束条件。因此，开发高效、精确且鲁棒的轨道转移控制方法至关重要。本文将聚焦于基于Lyapunov理论的低地球轨道转移控制器设计，并对该控制器的性能进行分析。

Lyapunov稳定性理论是控制系统设计中一种重要的工具，其核心思想是通过构造Lyapunov函数来分析系统的稳定性。对于轨道控制问题，Lyapunov函数可以被设计成与轨道误差相关联的形式，从而保证控制系统能够驱动卫星到达目标轨道。与传统控制方法相比，基于Lyapunov的控制方法具有以下优势：第一，能够保证系统的全局稳定性，即无论初始状态如何，系统最终都能收敛到目标状态；第二，能够处理非线性系统，而轨道动力学本身就是一个高度非线性的系统；第三，能够方便地加入约束条件，例如对推进器功率、燃料消耗等进行约束。

在设计基于Lyapunov的低地球轨道转移控制器时，首先需要建立轨道动力学模型。常用的轨道动力学模型包括两体问题模型、摄动模型以及高精度数值积分模型。对于大多数LEO转移任务而言，摄动模型是一个合理的选择，它能够在保证计算效率的同时，考虑地球非球形引力、大气阻力、太阳光压等主要摄动因素的影响。更复杂的任务可能需要更高精度的模型，但也会带来计算成本的增加。模型的选择需要根据具体的任务需求进行权衡。

其次，需要确定轨道转移的目标状态和控制输入。目标状态通常是指目标轨道的轨道根数，例如半长轴、偏心率、倾角等。控制输入则是指推进器的推力大小和方向。不同的推进器类型会影响控制器的设计，例如化学推进器通常只能提供脉冲式的推力，而电推进器则可以提供连续的小推力。对于LEO转移任务，电推进器由于其高比冲的优势，在燃料效率方面通常优于化学推进器，但同时也存在推力较小的缺点，导致转移时间较长。

接下来，就需要构造Lyapunov函数。Lyapunov函数的选择至关重要，它直接影响着控制器的性能和稳定性。通常，Lyapunov函数可以被构造为轨道误差的二次型形式，例如：

scss

V = 1/2 * (a - a_d)^2 + 1/2 * (e - e_d)^2 + 1/2 * (i - i_d)^2 + ...

其中，a, e, i分别代表半长轴、偏心率和倾角，下标d表示目标值。更复杂的Lyapunov函数可以包含更多的轨道根数误差项，以及轨道根数变化率的误差项。构造Lyapunov函数的关键在于保证V的导数是负定的，即dV/dt < 0。这表明系统的轨道误差随着时间的推移而减小，最终收敛到零。

在确定Lyapunov函数之后，就可以推导出控制律。控制律通常可以表示为关于轨道误差的函数，例如：

ini

u = -K * grad(V)

其中，u代表控制输入，K代表增益矩阵，grad(V)代表Lyapunov函数的梯度。增益矩阵K的选择直接影响着控制器的收敛速度和鲁棒性。较大的K值可以加快收敛速度，但同时也可能导致系统不稳定。较小的K值可以提高系统的鲁棒性，但可能会降低收敛速度。因此，增益矩阵K的选择需要经过仔细的调整和优化。

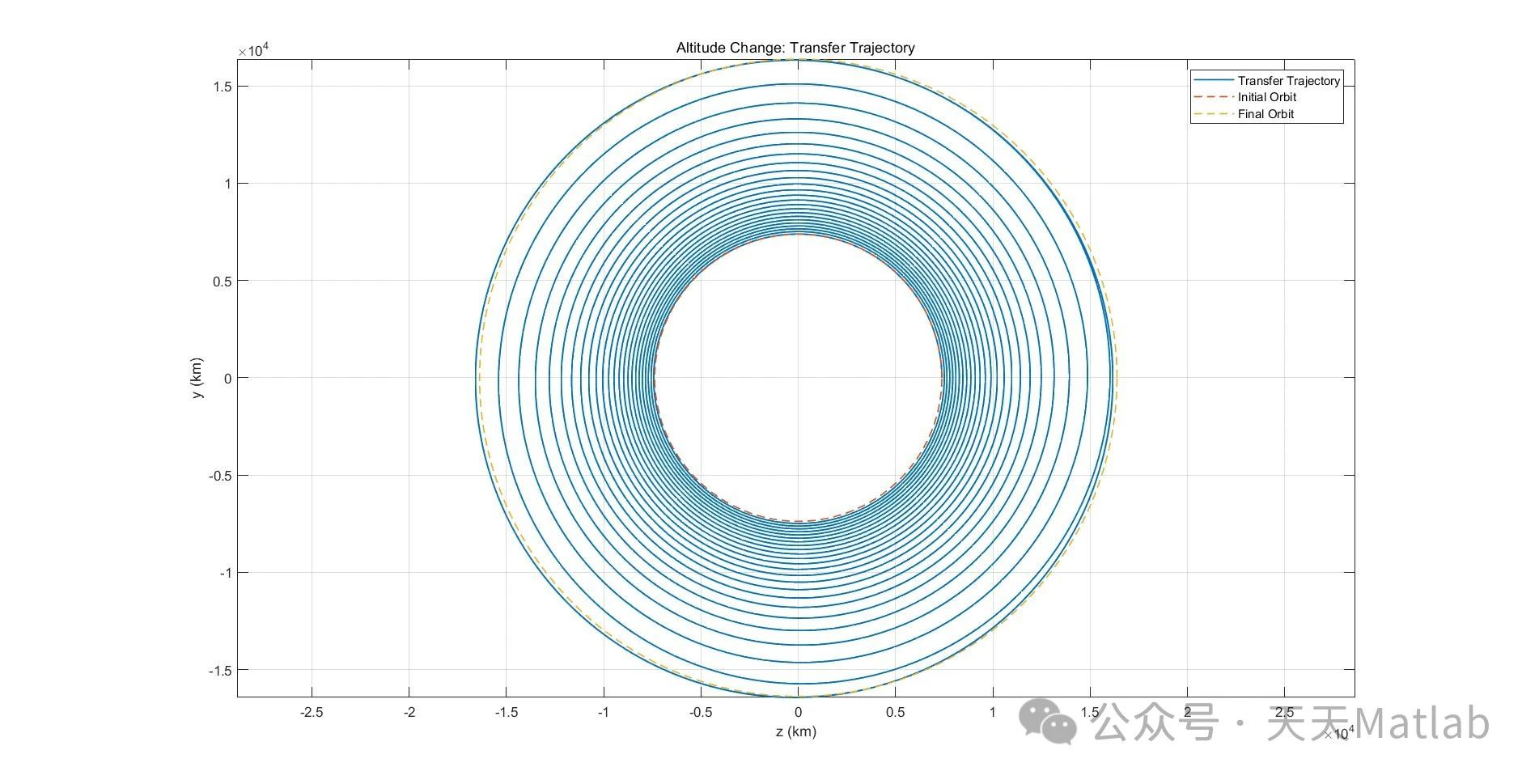

在控制器设计完成后，需要进行仿真验证。仿真验证可以采用多种方法，例如数值积分法、蒙特卡洛方法等。数值积分法可以精确地模拟卫星的运动轨迹，从而验证控制器的性能。蒙特卡洛方法可以随机生成大量的初始条件，从而评估控制器的鲁棒性。通过仿真验证，可以发现控制器存在的不足，并对其进行改进。

基于Lyapunov的低地球轨道转移控制器设计通常面临以下挑战：第一，轨道动力学模型的复杂性。高精度的轨道动力学模型虽然能够提高控制精度，但同时也增加了计算成本。第二，Lyapunov函数的构造。如何选择合适的Lyapunov函数，保证其导数是负定的，是一个具有挑战性的问题。第三，增益矩阵K的调整。如何选择合适的增益矩阵K，平衡收敛速度和鲁棒性，也是一个需要仔细考虑的问题。第四，约束条件的处理。在实际任务中，往往存在各种约束条件，例如对推进器功率、燃料消耗等进行约束。如何将这些约束条件融入到控制器设计中，也是一个重要的研究方向。

为了应对这些挑战，研究人员提出了许多改进方案。例如，针对轨道动力学模型的复杂性，可以采用模型降阶技术，简化计算量。针对Lyapunov函数的构造，可以采用backstepping方法、sliding mode control方法等。针对增益矩阵K的调整，可以采用自适应控制方法，根据系统的状态动态地调整增益矩阵K。针对约束条件的处理，可以采用模型预测控制方法，预测未来的系统状态，从而避免违反约束条件。
