🔥 内容介绍

雷达（Radio Detection and Ranging）技术自诞生以来，一直是军事、交通、气象、工业自动化等众多领域的关键支撑。特别是频率调制连续波（FMCW，Frequency Modulated Continuous Wave）雷达，以其成本低、体积小、功耗低以及高分辨率等优点，在短距离、中距离探测场景中展现出独特的优势。然而，在实际应用中，雷达往往需要面对复杂且动态的环境，其中包含多个运动目标。有效且准确地检测并跟踪这些运动目标，是提升雷达系统性能和应用价值的关键挑战。本文将深入探讨基于FMCW雷达的多运动目标检测技术，分析其原理、挑战以及当前主流的检测方法，并展望未来的发展方向。

FMCW雷达基本原理与单目标检测

FMCW雷达通过发射线性调频连续波信号，并接收目标反射的回波信号。发射信号与回波信号在时域存在延迟，其大小与目标距离相关。将接收到的回波信号与发射信号进行混频，得到中频（IF，Intermediate Frequency）信号。对于静止单目标而言，IF信号为恒定频率的正弦波，该频率与目标距离成正比。通过对IF信号进行傅里叶变换（FFT），可以获得距离维度的频谱信息，峰值位置对应目标距离。

对于运动目标而言，由于多普勒效应，回波信号不仅存在时延，还存在频率偏移。发射信号和回波信号混频后产生的IF信号频率，不仅包含与距离相关的成分，还包含与径向速度相关的多普勒频率。因此，对于单运动目标，通过对IF信号进行二维FFT（距离-多普勒FFT），可以在距离-多普勒平面上形成一个峰值，其位置同时指示目标的距离和速度。

多运动目标检测的挑战

在实际应用中，雷达视野内往往存在多个运动目标，甚至还可能存在静止目标、杂波以及噪声。这为FMCW雷达的多运动目标检测带来了诸多挑战：

目标信号分离困难：
多个运动目标的回波信号叠加在一起，使得对单个目标的信号进行分离和处理变得复杂。特别是在目标距离或速度相近时，其在距离-多普勒平面上的峰值可能会相互靠近或重叠，造成混淆。
多普勒模糊：
当目标的径向速度超过一定范围时，其多普勒频率可能会超出IF信号的带宽，导致多普勒模糊，无法准确估计目标速度。
距离模糊：
当目标的距离超过雷达的最大不模糊距离时，其回波信号会与后续发射的信号混叠，导致距离模糊，无法准确估计目标距离。
杂波抑制：
环境中的静止物体、树叶、雨滴等会产生杂波回波，这些回波可能与运动目标回波具有相似的特性，干扰目标检测。
信噪比（SNR）低：
远距离目标、低雷达散射截面积（RCS）目标以及强噪声环境都会导致接收到的回波信号信噪比降低，增加了检测难度。
计算复杂度：
处理多目标数据需要进行大量的计算，特别是在实时系统中，如何平衡检测性能和计算效率是一个重要的考虑因素。

基于FMCW雷达的多运动目标检测方法

为了克服上述挑战，研究人员提出了多种基于FMCW雷达的多运动目标检测方法，主要可以分为以下几类：

1. 基于峰值检测的方法：

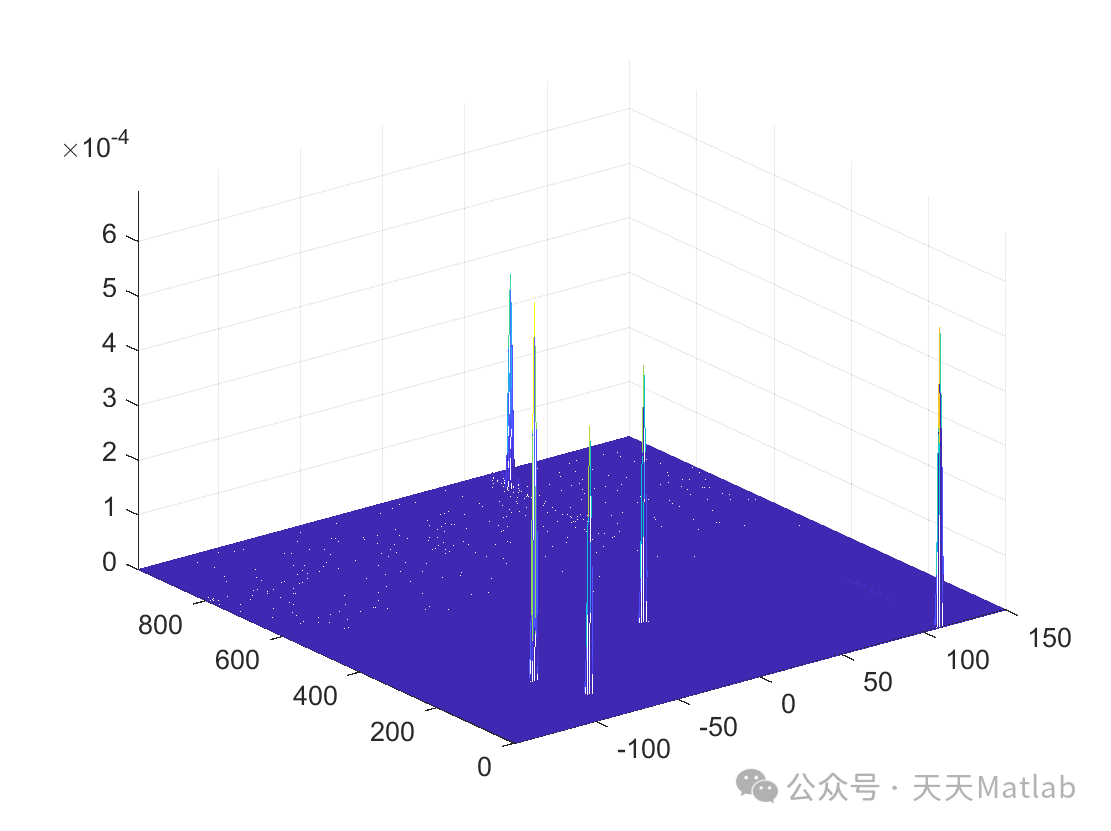

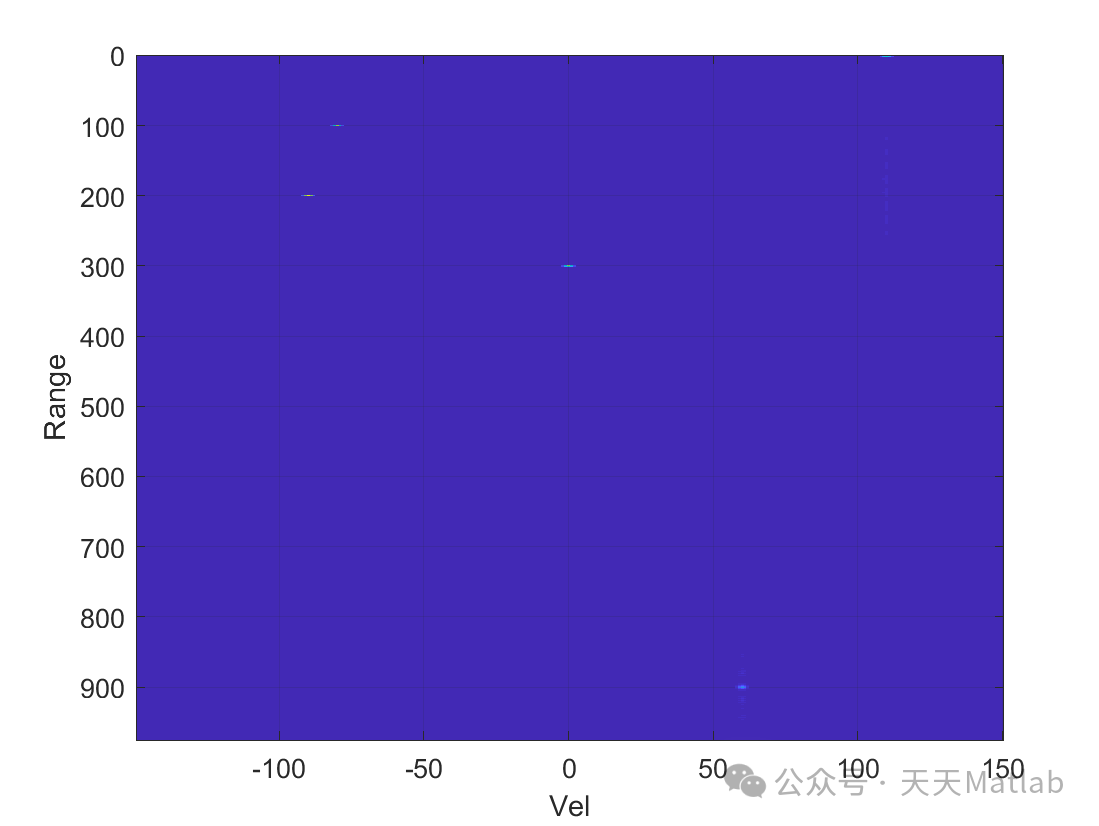

这是最基础也是最常用的方法。通过对距离-多普勒平面进行二维FFT，生成距离-多普勒谱图。在谱图上寻找高于设定阈值的峰值，每个峰值被认为是对应一个目标。峰值的位置提供了目标的距离和多普勒信息。为了提高检测性能，通常会进行以下处理：

阈值设定：
合理设定阈值是关键，过低的阈值会导致虚警，过高的阈值会导致漏警。常用的阈值设定方法包括恒虚警率（CFAR，Constant False Alarm Rate）算法，如单元平均CFAR（CA-CFAR）、有序统计CFAR（OS-CFAR）等。这些算法根据局部背景杂波和噪声水平动态调整阈值，以保持恒定的虚警率。
峰值聚类和合并：
当多个目标距离或速度非常接近时，可能会在距离-多普勒谱上形成多个相邻的峰值。需要对这些峰值进行聚类和合并，以识别单个目标。
多目标跟踪：
对于连续采集的雷达数据，通过将不同帧检测到的目标进行关联和跟踪，可以获取目标的运动轨迹和状态信息。常用的跟踪算法包括卡尔曼滤波器、粒子滤波器、JPDA（Joint Probabilistic Data Association）等。

优点：原理简单，易于实现，计算量相对较小，适用于目标数量不多的场景。

缺点：易受杂波和噪声干扰，在目标密集或信噪比低的情况下性能下降，难以分离距离或速度相近的目标。

2. 基于信号处理的方法：

这类方法利用高级信号处理技术来分离和增强目标信号，抑制杂波和噪声。

子空间方法：
如多重信号分类（MUSIC，Multiple Signal Classification）和ESPRIT（Estimation of Signal Parameters via Rotational Invariance Techniques）等。这些方法利用信号的协方差矩阵特性，估计目标参数。子空间方法具有较高的分辨率，即使在信噪比低的情况下也能有效分离相近目标。但计算复杂度较高。
稀疏表示方法：
将目标信号在特定基下进行稀疏表示，通过求解优化问题来恢复目标信号。稀疏表示方法对噪声和杂波具有一定的鲁棒性，但在基的选择和优化算法上需要深入研究。
基于深度学习的方法：
近年来，深度学习在目标检测领域取得了显著进展。可以将FMCW雷达的原始数据或距离-多普勒谱作为输入，利用卷积神经网络（CNN）、循环神经网络（RNN）等深度学习模型进行目标检测和参数估计。深度学习方法可以学习复杂的数据特征，对非线性关系有很强的建模能力，但需要大量的训练数据，且模型的可解释性较差。

优点：可以提高分辨率，有效抑制杂波和噪声，适用于更复杂的场景。

缺点：算法复杂度较高，需要一定的专业知识和计算资源。

3. 基于多帧或多传感器融合的方法：

多帧积累：
通过对连续采集的多帧雷达数据进行积累，可以提高目标的信噪比，增强目标信号，抑制随机噪声。
多传感器融合：
将FMCW雷达与其他传感器（如相机、激光雷达、GPS等）的数据进行融合，可以获得更全面、更准确的目标信息，提高检测和跟踪性能。例如，结合相机图像可以帮助区分雷达检测到的目标类型，结合激光雷达可以提供更精确的目标轮廓和位置信息。

优点：可以提高信噪比，增加信息的可靠性，提升整体系统性能。

缺点：需要多传感器系统的硬件支持，数据融合算法设计复杂。

4. 基于波形设计的方法：

通过优化FMCW雷达的发射波形，可以改善雷达的性能，例如增加带宽以提高距离分辨率，或者采用非线性调频波形来抑制杂波。波形设计是一个复杂的问题，需要权衡分辨率、最大不模糊距离/速度、抗干扰能力等多个因素。

优点：从雷达系统源头提升性能。

缺点：需要对雷达硬件进行修改或升级。

多运动目标检测的关键技术

除了上述主要方法，多运动目标检测还需要解决一些关键技术问题：
