高频（HF）地波雷达因其能够利用地波的传播特性，实现超视距探测和监视，在海洋监视、目标探测、海上交通管制等领域具有重要的应用价值。为了更好地理解和优化高频地波雷达的性能，进行仿真研究是必不可少的手段。本文将深入探讨基于MATLAB进行高频地波雷达仿真的方法，并重点分析实现地波传播、目标回波功率以及海浪散射系数这三个核心模块的仿真技术。

引言

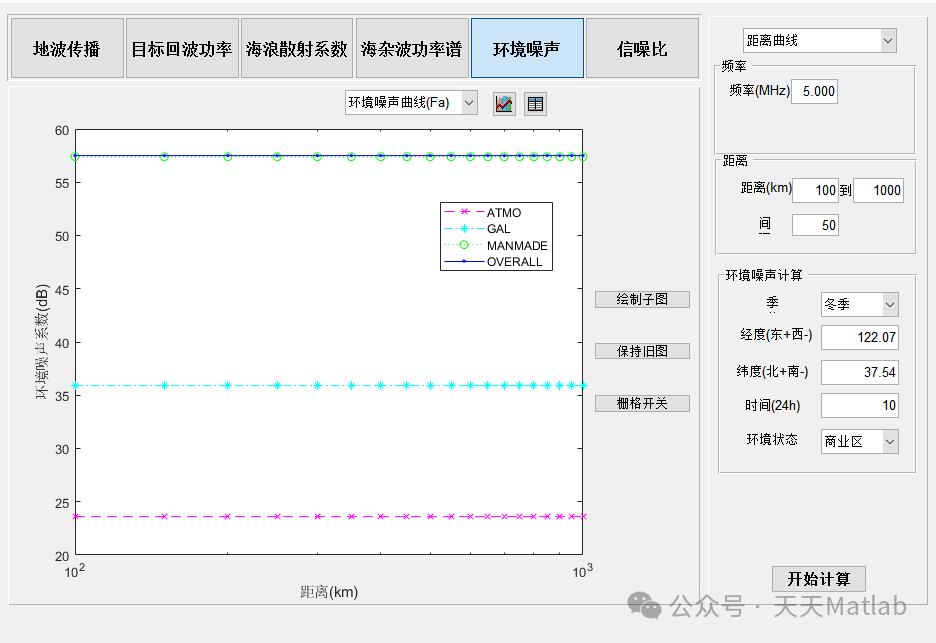

高频地波雷达工作在3-30MHz的频率范围，其独特的传播机制——地波传播，使得电磁波可以沿着地表和海面传播，绕过地球曲率的限制，实现数百公里甚至上千公里的探测距离。然而，地波传播受到多种因素的影响，包括大地电导率、介电常数、地表粗糙度以及环境噪声等。同时，雷达探测的目标回波功率受到目标雷达散射截面积（RCS）、传播损耗以及系统参数的影响。此外，海洋环境复杂多变，海浪的散射效应会对雷达回波产生显著影响，形成海杂波。为了准确评估雷达性能，预测探测距离和精度，以及研究海杂波对目标检测的影响，构建一个全面的仿真平台至关重要。MATLAB作为一种强大的科学计算和数据可视化软件，具有丰富的函数库和易于编程的特性，为高频地波雷达的仿真提供了理想的平台。

高频地波雷达仿真框架

基于MATLAB的高频地波雷达仿真系统通常包含以下几个核心模块：

地波传播模块：
模拟电磁波沿着地表或海面传播时的路径损耗和相位变化。这是高频地波雷达仿真中最基础也是最重要的模块之一。
目标模型模块：
描述目标的运动状态、位置以及雷达散射截面积（RCS）。
发射信号模块：
生成雷达发射的特定波形信号，例如连续波（CW）、脉冲波、调频连续波（FMCW）等。
天线模块：
模拟雷达发射和接收天线的方向图、增益和极化特性。
海浪散射系数模块：
模拟海面粗糙度对雷达回波的散射效应，产生海杂波。
目标回波功率模块：
根据雷达方程计算接收到的目标回波功率。
接收机模块：
模拟雷达接收机的噪声、增益和信号处理流程。
信号处理模块：
实现距离维和多普勒维的信号处理，包括匹配滤波、傅里叶变换、杂波抑制、目标检测等。
系统性能评估模块：
计算雷达的探测距离、定位精度、目标分辨率等性能指标。

本文将重点讨论其中三个关键模块的MATLAB仿真实现：地波传播模块、目标回波功率模块和海浪散射系数模块。

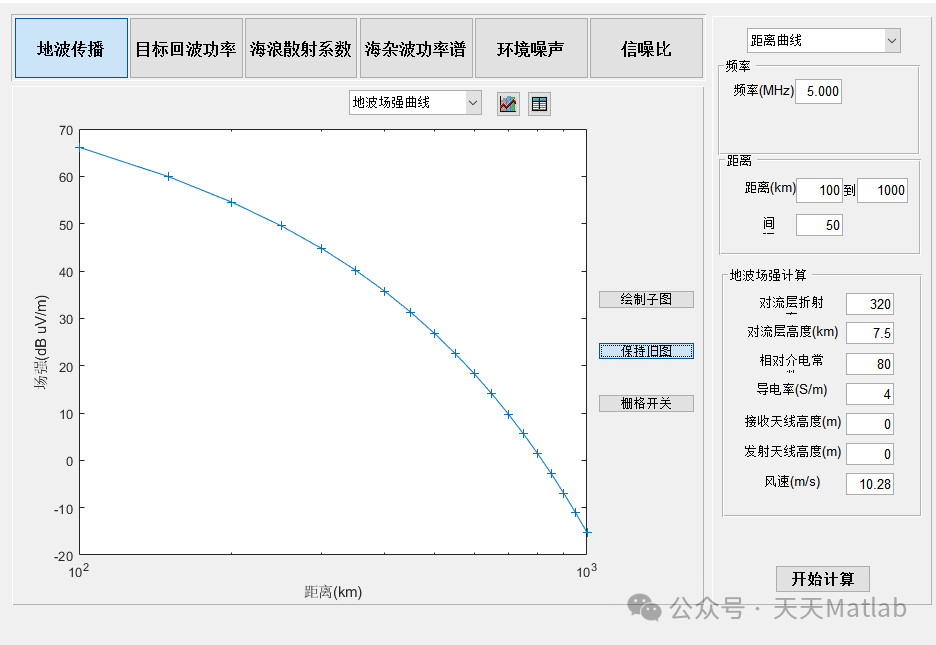

一、地波传播模块的MATLAB仿真

高频地波传播是一个复杂的电磁场边界值问题，其传播机理涉及到对地表或海面电磁参数以及地球曲率的处理。MATLAB仿真地波传播通常采用以下几种方法：

场论方法（Field Theory Method）：基于电磁波方程，结合地表边界条件求解地表波的衰减函数。这种方法理论严谨，但计算复杂，尤其在处理非均匀地表和复杂地形时计算量巨大。MATLAB可以通过数值求解偏微分方程（PDE）工具箱或有限元方法（FEM）工具箱来尝试实现，但这对于一般的な仿真应用而言过于复杂。
经验公式和半经验模型：基于大量的实测数据和理论推导，建立描述地波衰减的经验公式或半经验模型。这些模型通常考虑了频率、传播距离、地表电导率和介电常数等因素。常见的模型包括：
- Norton-Barrow公式：
  适用于平坦、均匀地表的垂直极化地波衰减计算。该公式将地波衰减表示为自由空间衰减与地面衰减因子的乘积。地面衰减因子是频率、距离、地表电导率和介电常数的函数。在MATLAB中，可以通过编写函数实现Norton-Barrow公式的计算，输入参数包括频率、距离、地表电导率和介电常数，输出为地面衰减因子。
- ITU-R P.368建议书中的模型：
  国际电信联盟（ITU）针对地面波传播提出了详细的建议书，其中包含多种传播模型，适用于不同的频率范围和传播环境。这些模型通常以曲线图或表格的形式给出，在MATLAB中可以通过插值方法将这些数据转化为可计算的函数。
- Kirby-Scholtz模型：
  该模型考虑了地球曲率对地波传播的影响，适用于长距离传播。在MATLAB中实现该模型需要更复杂的数学计算，涉及到地波衰减函数的级数展开等。
抛物方程（Parabolic Equation, PE）方法：PE方法是一种有效的电波传播数值计算方法，尤其适用于处理不均匀介质和复杂地形。它将电磁波方程进行简化，转化为抛物型偏微分方程，然后利用步进算法进行求解。虽然相比场论方法计算量有所降低，但PE方法的实现也需要一定的数值计算基础。MATLAB的PDE工具箱可以为PE方法的实现提供支持，但需要用户对电波传播理论和数值方法有深入理解。

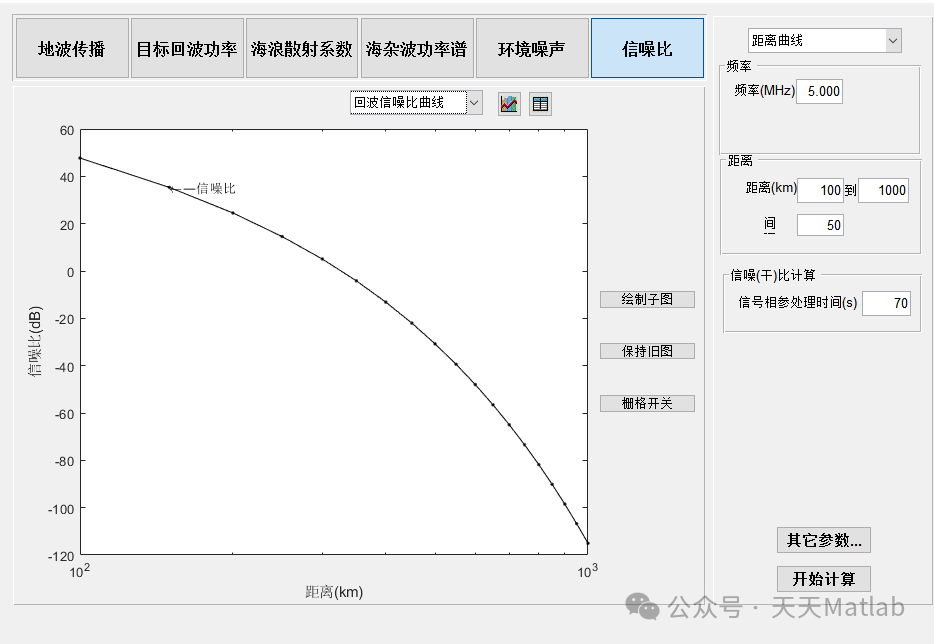

二、目标回波功率模块的MATLAB仿真

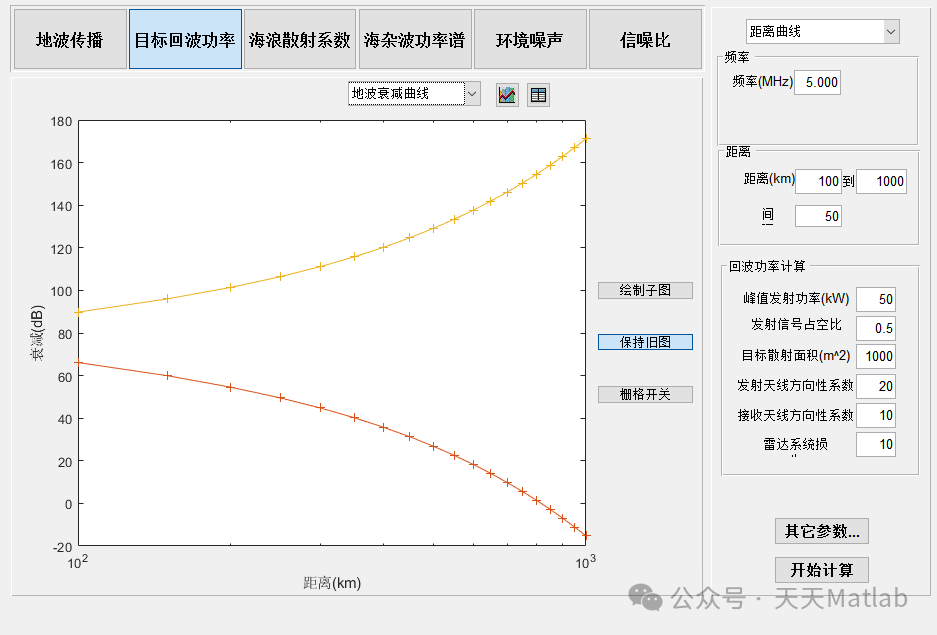

目标回波功率是雷达接收到的由目标反射的信号功率，它是判断目标是否可被探测到的关键参数。目标回波功率的计算基于雷达方程，对于单基地雷达（发射和接收天线合一）而言，基本雷达方程为：

𝑃𝑟=𝑃𝑡𝐺𝑡𝐺𝑟𝜆2𝜎(4𝜋)3𝑅4𝐿

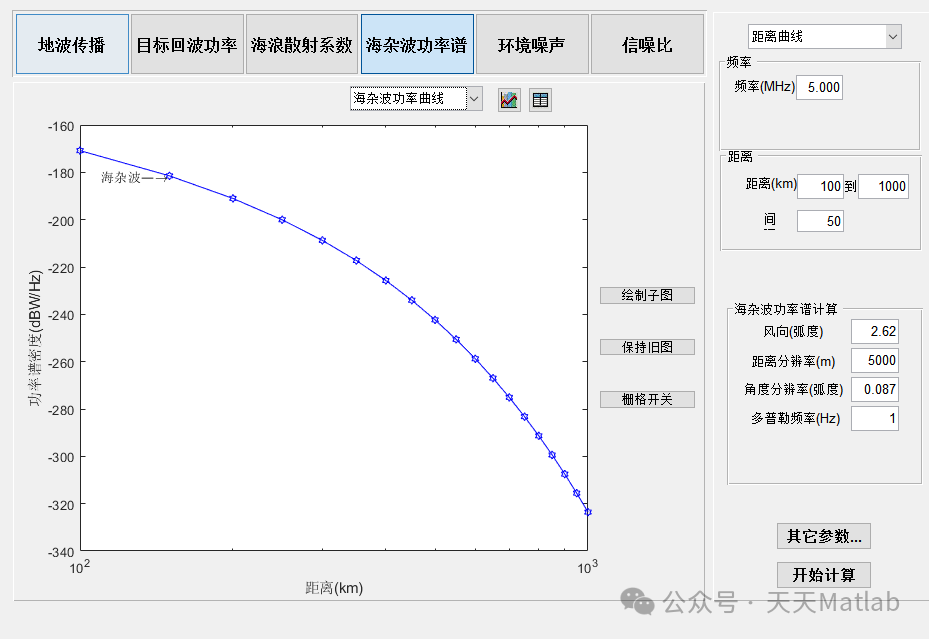

三、海浪散射系数模块的MATLAB仿真

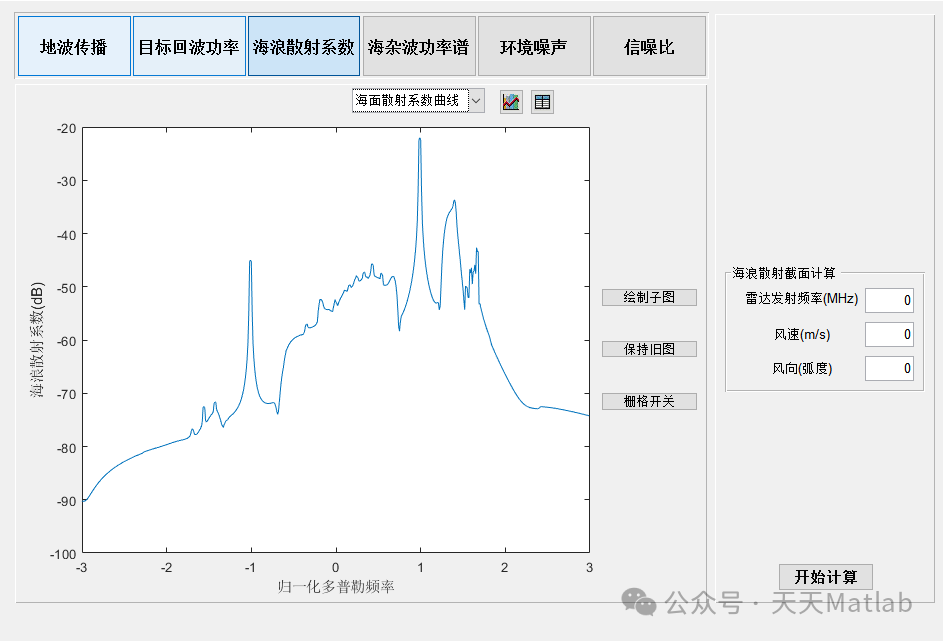

海浪散射是影响高频地波雷达性能，尤其是在目标检测方面的重要因素。海面粗糙度会导致雷达信号发生散射，形成海杂波，这可能会淹没目标回波，降低目标检测的概率。海浪散射系数 (𝜎0σ0) 描述了单位面积海面在单位入射功率密度下向单位立体角散射的功率。它是一个复杂的函数，取决于多种因素，包括：

雷达参数：
频率、极化方式、入射角（相对于海面）
海面状态：
海浪谱（描述海浪的高度、波长和传播方向的统计分布）、风速、风向
观测几何：
雷达与海面的相对位置

常用的海浪散射系数模型包括：

半经验模型：基于大量的实测数据和物理散射理论，建立描述海浪散射系数与上述因素之间关系的半经验公式。常见的模型有：
- Barrick-Peake模型：
  适用于低掠射角（地波雷达通常工作在低掠射角），考虑了一阶和二阶散射分量。一阶散射与Bragg散射有关，即雷达波长与海浪波长满足一定匹配条件时发生的共振散射。二阶散射则与海浪的非线性效应有关。Barrick-Peake模型通常以功率谱的形式给出，描述了不同多普勒频率上的海杂波功率。
- GIT模型（Georgia Institute of Technology Model）：
  也是一种常用的半经验模型，适用于不同的频率和海面状态。
理论模型：基于电磁散射理论，例如小扰动方法（Small Perturbation Method, SPM）或积分方程方法（Integral Equation Method, IEM）等，对海面散射进行建模。这些模型理论上更精确，但计算通常比较复杂。
