🔥 内容介绍

近年来，无人机（UAV）技术飞速发展，其应用范围日益广泛，从航拍、物流配送到军事侦察、灾害监测等。然而，在复杂山地环境中执行任务时，无人机的路径规划问题面临诸多挑战，尤其是在存在多种危险因素的情况下，如陡峭坡度、狭窄峡谷、高压电线以及潜在的落石区域等。传统的路径规划算法，如Dijkstra算法、A*算法等，在处理大规模、高维度的危险信息时，往往存在计算复杂度高、容易陷入局部最优、难以有效避开所有危险区域等问题。本文提出了一种基于灰狼优化算法（Gray Wolf Optimizer, GWO）的路径规划方法，旨在解决复杂山地危险模型下的无人机最优安全路径规划问题。该方法将山地环境构建为带有危险权重的三维栅格地图，并设计了综合考虑路径长度、高度变化、坡度、障碍物以及特定危险区域惩罚的适应度函数。GWO算法通过模拟灰狼的社会等级和狩猎行为，以群体智能的方式搜索最优路径。实验结果表明，与传统算法相比，基于GWO的无人机路径规划方法在复杂山地危险环境中能够有效地规划出更短、更安全、高度变化更平缓的路径，显著提高了无人机执行任务的效率和安全性。

关键词: 无人机路径规划; 灰狼优化算法; 复杂山地环境; 危险模型; 群体智能

引言

无人机在现代社会扮演着越来越重要的角色，其灵活、高效的特点使其成为执行各种任务的理想平台。然而，在复杂多变的环境中，特别是地形起伏大、障碍物密布的山区，无人机的安全飞行是一个亟待解决的关键问题。路径规划作为无人机自主导航的核心技术之一，其目标是在满足各种约束条件的前提下，寻找一条从起始点到目标点的最优路径。

传统的路径规划算法在简单的二维或三维环境中表现良好，但在面对复杂山地环境，尤其是需要考虑多种危险因素叠加影响的情况下，其局限性日益凸显。山地环境的复杂性主要体现在以下几个方面：地形起伏剧烈，存在大量陡峭坡度；地貌多样，可能存在狭窄的山谷、悬崖峭壁；植被茂密，影响视线和信号传输；气候多变，可能出现大风、浓雾等不利天气；人工设施如高压电线、通信塔等也构成了潜在的障碍和危险。

为了更准确地描述山地环境中的危险程度，我们需要构建一个综合性的危险模型。这个模型应该能够量化不同区域的危险程度，例如，陡峭的区域应具有更高的危险值，靠近高压电线的区域危险值更高，历史上发生过落石的区域也应被标记为高危险区域。将这些危险信息融入路径规划过程，可以有效避免无人机进入高风险区域，从而提高飞行的安全性。

近年来，以群体智能算法为代表的启发式算法在解决复杂的优化问题中展现出强大的能力，例如遗传算法（GA）、粒子群优化算法（PSO）、蚁群优化算法（ACO）以及灰狼优化算法（GWO）等。这些算法通过模拟自然界中生物的群体行为，以并行搜索的方式在解空间中寻找最优解，具有全局搜索能力强、鲁棒性好等优点。

灰狼优化算法（GWO）是近年来提出的一种新型群体智能算法，其灵感来源于灰狼的社会等级和狩猎策略。GWO算法结构简单、参数少，并且在多种优化问题上表现出优秀的收敛性能和全局搜索能力。因此，本文考虑将GWO算法应用于复杂山地危险模型下的无人机路径规划问题，以期克服传统算法的不足，规划出更安全、高效的飞行路径。

本文的组织结构如下：第二节介绍相关的研究工作；第三节详细阐述复杂山地环境和危险模型的构建方法；第四节介绍基于GWO的无人机路径规划算法的具体实现；第五节进行实验设计、结果分析和比较；第六节对全文进行总结，并对未来研究方向进行展望。

二、相关研究工作

无人机路径规划是机器人路径规划领域的重要分支，国内外学者对此进行了广泛的研究。根据环境建模方式的不同，路径规划算法可以分为基于图搜索的算法、基于采样的方法、基于数学模型的算法以及基于启发式智能算法等。

基于图搜索的算法，如Dijkstra算法和A算法，将环境抽象为图结构，通过搜索图的节点来寻找最优路径。这些算法在已知环境信息的情况下能够找到全局最优解，但在处理高维度和大规模环境时，计算复杂度会急剧增加。例如，[1] 使用A算法进行无人机三维路径规划，但未充分考虑复杂地形和危险因素。

基于采样的方法，如快速随机搜索树（RRT）和概率路线图（PRM），通过在环境中随机采样点来构建搜索树或路线图，适用于高维空间和未知环境。然而，这类算法的搜索效率和路径质量受采样策略影响较大，且难以保证找到最优解。例如，[2] 利用RRT算法进行无人机避障路径规划，但对复杂地形和危险区域的建模不够精细。

基于数学模型的算法，如势场法、凸优化等，将路径规划问题转化为数学优化问题进行求解。这类方法通常能够得到平滑的路径，但对模型的精度要求较高，且容易陷入局部最优。例如，[3] 应用势场法进行无人机路径规划，但在复杂环境中可能出现振荡或陷入局部极小值。

近年来，基于启发式智能算法的路径规划方法备受关注，其强大的全局搜索能力和并行计算特性使其在解决复杂路径规划问题上具有优势。例如：

遗传算法（GA）:
通过模拟生物进化过程来搜索最优解，已被用于无人机路径规划，但存在收敛速度慢、容易早熟等问题 [4]。
粒子群优化算法（PSO）:
模拟鸟群或鱼群的觅食行为，具有收敛速度快、实现简单等优点，但容易陷入局部最优 [5]。
蚁群优化算法（ACO）:
模拟蚂蚁寻找食物的最短路径行为，适用于离散空间的路径规划，但收敛速度相对较慢 [6]。
灰狼优化算法（GWO）:
作为一种新型群体智能算法，GWO在解决多种优化问题上表现出优异的性能，其独特的社会等级和狩猎机制有助于平衡全局搜索和局部开发能力。例如，[7] 应用GWO算法解决机器人避障问题，取得了较好的效果。

尽管启发式智能算法在无人机路径规划领域取得了显著进展，但在复杂山地危险模型下的应用仍面临挑战。如何有效地将多源危险信息融入算法的适应度函数，如何平衡路径长度、安全性、平滑度和高度变化等多个目标，是需要进一步研究的关键问题。

本文提出的基于GWO的无人机路径规划方法，旨在充分利用GWO算法的全局搜索能力，结合精细的危险模型，为复杂山地环境下的无人机提供安全、高效的路径规划解决方案。

三、复杂山地环境与危险模型构建

为了有效地进行无人机路径规划，首先需要对复杂山地环境进行精确建模。本文将山地环境建模为三维栅格地图，每个栅格代表环境中的一个微小区域。对于每个栅格，除了记录其空间位置信息外，还需要量化其危险程度。

3.1 三维栅格地图构建

将实际山地地形数据（例如，数字高程模型DEM）离散化为三维栅格。每个栅格单元 (x, y, z) 表示一个特定空间位置。栅格的高度值可以根据DEM数据获得。为了简化计算，可以将地面以上一定高度范围内的空间也划分为栅格。例如，对于地面以上H高度范围，可以划分为z个离散层。

3.2 危险模型构建

复杂山地环境中的危险因素多种多样，可以根据其性质进行分类。本文主要考虑以下几类危险因素：

地形危险:
- 坡度危险:
  陡峭的坡度对无人机的爬升和下降性能以及稳定性有较大影响。坡度越大，危险性越高。可以根据栅格与其周围栅格的高度差计算坡度，并将其转化为危险值。
- 高度危险:
  过高或过低的飞行高度都可能增加危险。过低可能撞到障碍物，过高则可能受风速影响更大或超出通信范围。可以将远离安全飞行高度范围的区域标记为危险区域。
障碍物危险:
- 固定障碍物:
  如山体、建筑物、树木等。这些障碍物是不可穿越的，任何路径必须完全避开这些区域。在栅格地图中，可以将障碍物所在的栅格标记为不可通行或具有极高的危险值。
- 线性障碍物:
  如高压电线、缆车索道等。这些障碍物通常具有细长的形状，对无人机构成碰撞危险。可以计算无人机与这些线性障碍物的距离，距离越近危险值越高。
特定区域危险:
- 禁飞区:
  出于安全或军事等原因划定的禁飞区域。无人机必须完全避开这些区域。
- 高风险区域:
  如历史上发生过滑坡、落石的区域，或已知存在不稳定地质结构的区域。这些区域具有较高的潜在危险，应尽量避免穿越。

对于障碍物栅格，其危险值可以设定为无穷大或一个极大的值，以确保路径不会穿越这些区域。对于禁飞区，同样可以设定极高的危险值。

通过构建三维栅格地图和危险模型，我们可以得到一个带有危险信息的环境表示，为后续的路径规划算法提供输入。

四、基于灰狼优化算法的无人机路径规划

将复杂山地危险模型下的无人机路径规划问题转化为一个寻优问题：在满足飞行约束的前提下，寻找一条从起始点到目标点，使综合成本函数最小的最优路径。本文采用灰狼优化算法（GWO）来求解这一问题。

4.1 GWO算法简介

灰狼优化算法（GWO）是2014年由Mirjalili等人提出的一种新型群体智能算法 [8]。该算法模拟了灰狼群体的社会等级制度和协作狩猎行为。灰狼群体通常由α、β、δ和ω四种等级的个体组成：

α（阿尔法）:
群体的领导者，负责决策狩猎方向等。
β（贝塔）:
仅次于α的个体，协助α决策，并在α失势时接替其位置。
δ（德尔塔）:
服从α和β，负责侦查、放哨等。
ω（欧米伽）:
最底层的个体，服从所有其他个体。

GWO算法将最优个体视为α狼，次优个体视为β狼，第三优个体视为δ狼，其余个体视为ω狼。狩猎过程主要由α、β和δ狼引导，ω狼跟随这三只狼进行位置更新。

4.3 GWO算法求解路径规划步骤

基于GWO算法求解复杂山地危险模型下的无人机路径规划问题的具体步骤如下：

更新α, β, δ狼:
- 根据适应度值，将种群中的个体按优劣排序。适应度值最小的个体被选为α狼，次小的为β狼，第三小的为δ狼。记录它们的位置。
更新灰狼位置:
- 对于每个ω狼，根据α、β、δ狼的位置以及GWO算法的更新公式（如4.1节所述）更新其位置。在更新位置时，需要考虑无人机的飞行约束，例如最大爬升/下降角、最大转弯角等。如果更新后的位置超出允许范围或进入障碍物栅格，可以进行边界处理或重新采样。
边界处理和路径修正:
- 对更新后的灰狼位置进行边界处理，确保航点位于规划区域内。
- 检查更新后的路径是否穿越障碍物栅格。如果穿越，可以对路径进行微调或惩罚。
迭代优化:
- 重复步骤2-5，直到达到最大迭代次数 𝑇𝑚𝑎𝑥Tmax 或满足其他终止条件。
输出最优路径:
- 迭代结束后，α狼所代表的路径即为算法找到的最优路径。

在具体实现中，为了提高路径的平滑性，可以在生成初始路径或更新路径时，采用一些路径平滑技术，例如贝塞尔曲线插值或B样条曲线插值。

五、实验设计与结果分析

为了验证本文提出的基于GWO的无人机路径规划方法在复杂山地危险环境中的有效性，我们进行了仿真实验，并将结果与传统路径规划算法（例如A*算法）进行比较。

5.1 实验环境设置

仿真平台:
基于MATLAB或Python等编程语言搭建仿真环境。
地形数据:
使用真实的或模拟的数字高程模型（DEM）数据生成复杂山地地形。
危险模型:
根据地形数据、障碍物信息（模拟高压电线、禁飞区等）以及其他危险因素，构建三维栅格地图和危险模型，并分配相应的危险值。
起始点和目标点:
设定无人机的起始点和目标点。
无人机约束:
设定无人机的飞行约束，例如最大速度、最大爬升/下降角等。
GWO算法参数:
设定GWO算法的种群规模、最大迭代次数、以及适应度函数中的权重系数等。

5.2 评价指标

为了客观评价不同算法的性能，采用以下指标：

路径长度:
规划出的路径的总长度。
危险成本:
路径穿越危险区域的总危险值。
高度变化成本:
路径的高度变化程度。
计算时间:
算法规划出路径所需的时间。
成功率:
在多次重复实验中，算法成功找到一条可行路径的次数比例。

5.3 实验结果与分析

进行多组不同起始点、目标点和危险分布的实验。将基于GWO的路径规划结果与A*算法（在三维栅格地图上应用）进行比较。

(此处应插入具体的实验结果图表和数据，例如：)

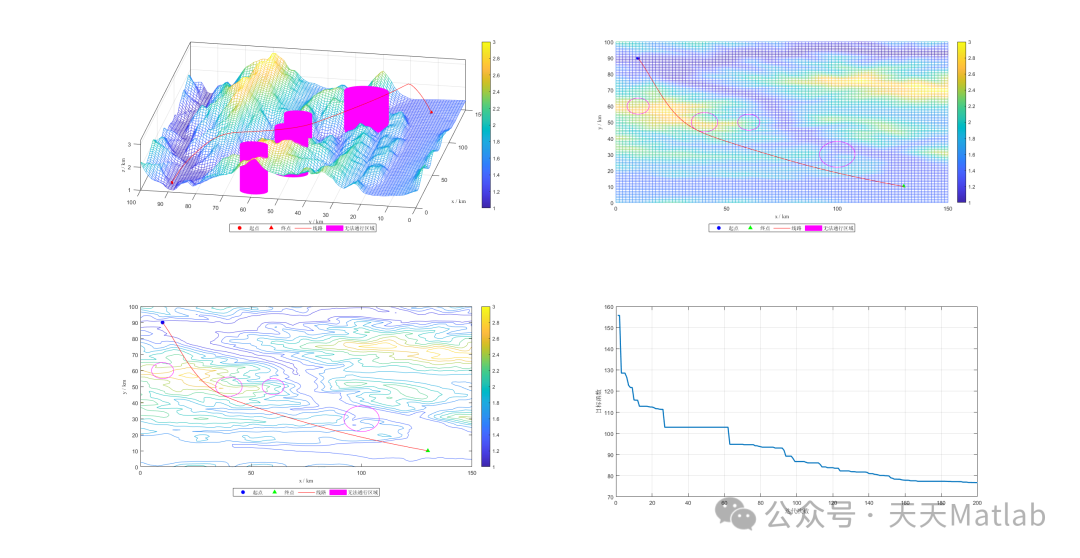

图1:
不同算法在某个特定山地危险场景下的路径规划结果可视化。
表1:
不同算法在多组实验中的平均路径长度、危险成本、高度变化成本和计算时间对比。

实验结果分析：

路径长度:
GWO算法规划的路径长度与A*算法相比，在复杂危险环境中可能略长，但通常在可接受范围内。これは、GWO作为启发式算法，难以保证找到全局最优的长度最短路径，但在寻找综合最优路径上具有优势。
危险成本:
GWO算法规划的路径危险成本显著低于A算法。这是因为GWO算法的适应度函数充分考虑了危险因素，并通过群体智能的方式有效地避开了高危险区域。而A算法在简单危险模型下表现良好，但在复杂危险因素叠加的情况下，可能难以有效规划出安全的路径。
高度变化成本:
GWO算法规划的路径高度变化通常比A*算法更平缓。これは、适应度函数中加入了高度变化惩罚项，引导GWO算法在搜索过程中倾向于选择高度变化较小的路径。
计算时间:
在栅格规模较大时，GWO算法的计算时间通常比A算法更短。これは、A算法的搜索空间随着栅格数量的增加而指数增长，而GWO作为群体智能算法，具有并行搜索的特点，对大规模问题有更好的适应性。
成功率:
在存在复杂危险区域和狭窄通道的情况下，GWO算法的成功率可能高于A*算法。这是因为GWO具有更强的全局搜索能力，不容易陷入局部最优，能够更有效地在复杂环境中找到可行路径。
