蓝牙介绍 1

大纲

蓝牙简介
BLE协议栈
开发环境搭建I
OSAL层工作原理
UART实验
LED实验、ADC实验
深入了解GAP和GATT
添加特征值-主从机通信实验
无线网络开发
进阶学习
蓝牙智能手环介绍

1 蓝牙4.0简介

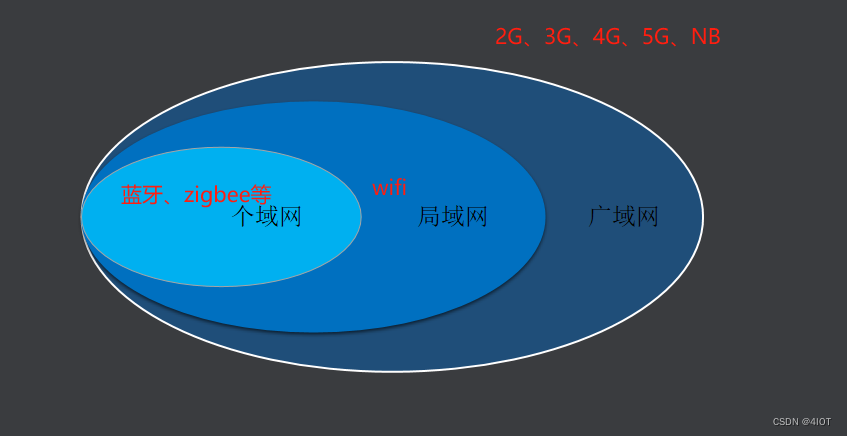

为什么需要蓝牙技术

wifi功耗太高，电池无法支撑

短距离、小电池支持的设备需要蓝牙，抗干扰能力强

1.1 蓝牙4.0是什么:

• 使用最广的短距离无线标准之一
• 重新定义蓝牙技术：低功耗
• 蓝牙4.0与传统蓝牙关系

1.2 蓝牙4.0与传统蓝牙关系:

smart ready：适用于任何双模蓝牙4.0的电子产品

smart：可以和smart ready和smart自己配对，主要用于可穿戴，不能与传统蓝牙连接

传统蓝牙：无法与smart相通。

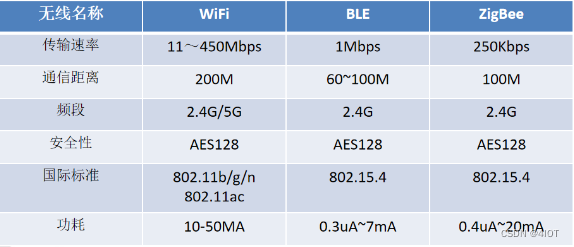

1.3 BLE功耗对比

zigbee最多组网0xffff(65535)

BLE（mesh无穷大）

蓝牙特性：

高可靠性
快速连接
低成本、低功耗
传输距离
高安全性

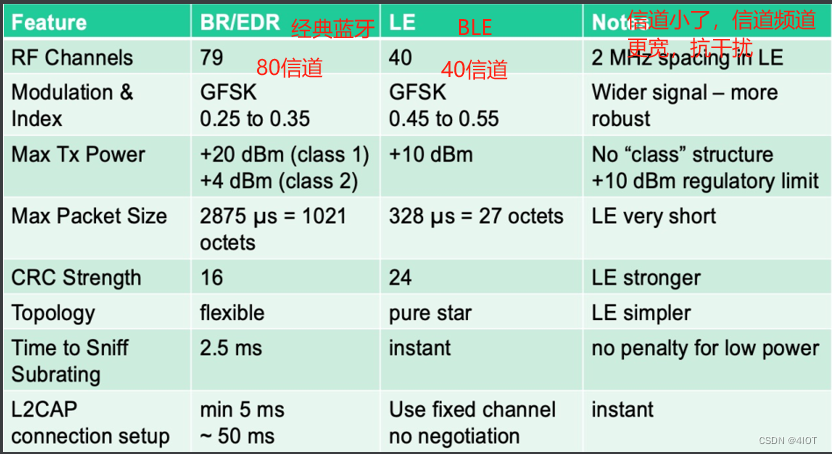

上图是一个wifi的信道，其中37、38、39对应蓝牙的广播信道，信道宽带使得抗电磁干扰强

1.4 版本介绍：

1、版本1.1：
传输率约在748~810kb/s，这个初始版本支持Stereo音效的传输要求，但只能够以（单工）方式工作

2、版本1.2：
同样是只有748~810kb/s的传输率，但增加了(改善Software)抗干扰跳频功能。

3、版本2.0：
传输率约在1.8M/s~2.1M/s，可以有（双工）的工作方式
。即一边作语音通讯，同时亦可以传输档案/高质素图片，2.0版本当然也支持Stereo运作。随后蓝牙2.0版本的芯片，增加了Stereo译码芯片，则连A2DP（AdvancedAudioDistributionProfile）也可
以不需要了。

4、版本2.1：
Bluetooth 2.1+EDR版本的蓝牙技术。改善装置配对流程：以往在连接过程中，需要利用个人识别码来确保连接的安全性，而改进过后的连接方式则是会自动使用数字密码来进行配对与连接，举例来说，只要在手机选项中选择连接特定装置，在确定之后，手机会自动列出当前环境中可使用的设备，并且自动进行连结；而短距离的配对方面：也具备了在两个支持蓝牙的手机之间互相进行配对与通讯传输的NFC（Near Field CoMMunication）机制；更佳的省电效果：蓝牙2.1版加入了Sniff
Subrating的功能，透过设定在2个装置之间互相确认讯号的发送间隔来达到节省功耗的目的。蓝牙2.1将装置之间相互确认的讯号发送时间间隔从旧版的0.1秒延长到0.5秒左右，如此可以让蓝牙芯片的工作负载大幅降低，也可让蓝牙可以有更多的时间可以彻底休眠。根据官方的报告，采用此技术之后，蓝牙装置在开启蓝牙联机之后的待机时间可以有效延长5倍以上，开始支持全双工通信模式。

5、版本3.0+HS：
2009年4月21日
，蓝牙3.0的核心是"GenericAlternateMAC/PHY"(AMP)，这是一种全新的交替射频技术，允许蓝牙协议栈针对任一任务动态地选择正确射频。最初被期望用于新规范的技术包括802.11以及UMB，但是新规范中取消了UMB的应用。作为新版规范，蓝牙3.0的传输速度自然会更高，而秘密就在802.11无线协议上。通过集成"802.11PAL"(协议适应层)，蓝牙3.0的数据传输率提高到了大约24Mbps(即可在需要的时候调用802.11WI-FI用于实现高速数据传输)。，是蓝牙2.0的八倍，可以
轻松用于录像机至高清电视、PC至PMP、UMPC至打印机之间的资料传输。功耗方面，通过蓝牙3.0高速传送大量数据自然会消耗更多能量，但由于引入了增强电源控制(EPC)机制，再辅以802.11，实际空闲功耗会明显降低，蓝牙设备的待机耗电问题有望得到初步解决。此外，新的规范还具备通用测试方法(GTM)和单向广播无连接数据(UCD)两项技术，并且包括了一组HCI指令以获取密钥长度。据称，配备了蓝牙2.1模块的PC理论上可以通过升级固件让蓝牙2.1设备也支持蓝牙3.0。联盟成员已经开始为设备制造商研发蓝牙3.0解决方案。

6. 蓝牙4.0
6.1 简介:
蓝牙4.0为蓝牙3.0的升级标准
蓝牙4.0最重要的特性是省电，极低的运行和待机功耗可以使一粒纽扣电池连续工作数年之久。此外，低成本和跨厂商互操作性，3毫秒低延迟、AES-128加密等诸多特色，可以用于计步器、心律监视器、智能仪表、传感器物联网等众多领域，大大扩展蓝牙技术的应用范围。
6.2 主要特点：
蓝牙4.0是蓝牙3.0+HS规范的补充，专门面向对成本和功耗都有较高要求的无线方案，可广泛用于卫生保健、体育健身、家庭娱乐、安全保障等诸多领域。它支持两种部署方式：双模式和单模式。双模式中，低功耗蓝牙功能集成在现有的经典蓝牙控制器中，或再在现有经典蓝牙技(2.1+EDR/3.0+HS)芯片上增加低功耗堆栈，整体架构基本不变，因此成本增加有限。
Single mode只能与BT4.0互相传输无法向下兼容（与3.0/2.1/2.0无法相通）;Dual mode可以向下兼容可与BT4.0传输也可以跟3.0/2.1/2.0传输。单模式面向高度集成、紧凑的设备，使用一个轻量级连接层(Link Layer)提供超低功耗的待机模式操作、简单设备恢复和可靠的点对多点数据传输，还能让联网传感器在蓝牙传输中安排好低功耗蓝牙流量的次序，同时还有高级节能和安全加密连接。6.3 优点
蓝牙4.0将三种规格集一体，包括传统蓝牙技术、高速技术和低耗能技术，与3.0版
本相比最大的不同就是低功耗。“4.0版本的功耗较老版本降低了90%，更省电，
“随着蓝牙技术由手机、游戏、耳机、便携电脑和汽车等传统应用领域向物联网、
医疗等新领域的扩展，对低功耗的要求会越来越高。4.0版本强化了蓝牙在数据传
输上的低功耗性能。”

7.蓝牙4.1
7.1 简介
如果说蓝牙 4.0主打的是省电特性的话，那么此次升级蓝牙4.1的关键词应当是IOT
（全联网），也就是把所有设备都联网的意思。为了实现这一点，对通讯功能的改
进是蓝牙 4.1最为重要的改进之一。
7.2 主要特点
1）批量数据的传输速度
首当其冲的就是批量数据的传输速度，大家知道蓝牙的传输速率一直非常渣，与已
经跨入千兆的WiFi相比毫无可比性。所以蓝牙4.1在已经被广泛使用的蓝牙4.0 LE
基础上进行了升级，使得批量数据可以以更高的速率传输。当然这并不意味着可以
用蓝牙高速传输流媒体视频，这一改进的主要针对的还是刚刚兴起的可穿戴设备。
例如已经比较常见的健康手环，其发送出的数据流并不大，通过蓝牙4.1能够更快
速地将跑步、游泳、骑车过程中收集到的信息传输到手机等设
