SCAU华南农业大学-数电实验-串行8421码检测器-实验报告

一、Purpose

1. 利用数字电路的知识，用74LS73或74LS74（即D触发器或JK触发器）和各种逻辑门实现一个串行BCD（8421）检测器。

2． 锻炼实验操作技能，使之更熟练。

二、Devices

Equipmental Box

ANY LOGICAL GATE

74LS73 (双JK负边沿触发器)

74LS74 (正边沿触发双D型触发器)

三、Requirements

检测输入信号是否是8421码，若是，输出0，不是，输出1.（假设8421码在传输过程中是由低位到高位传输）

四、Steps

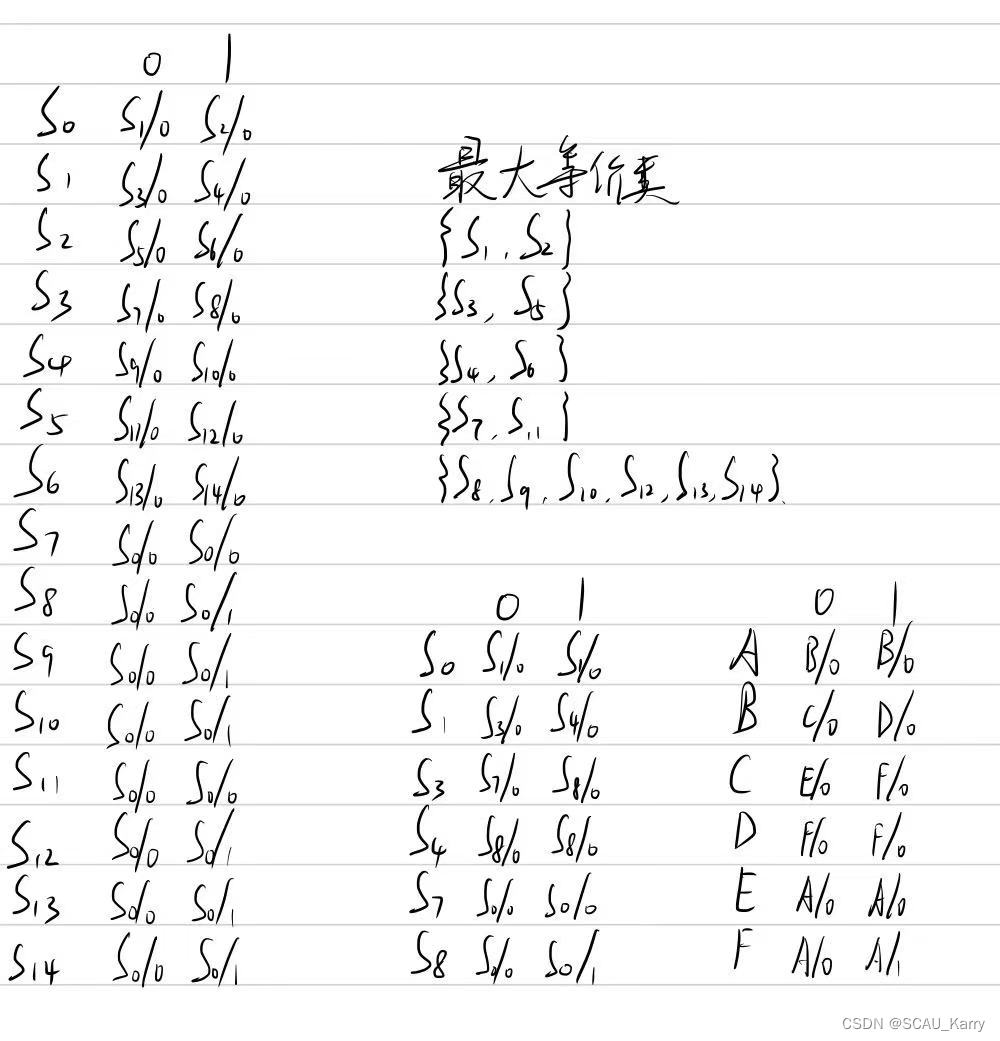

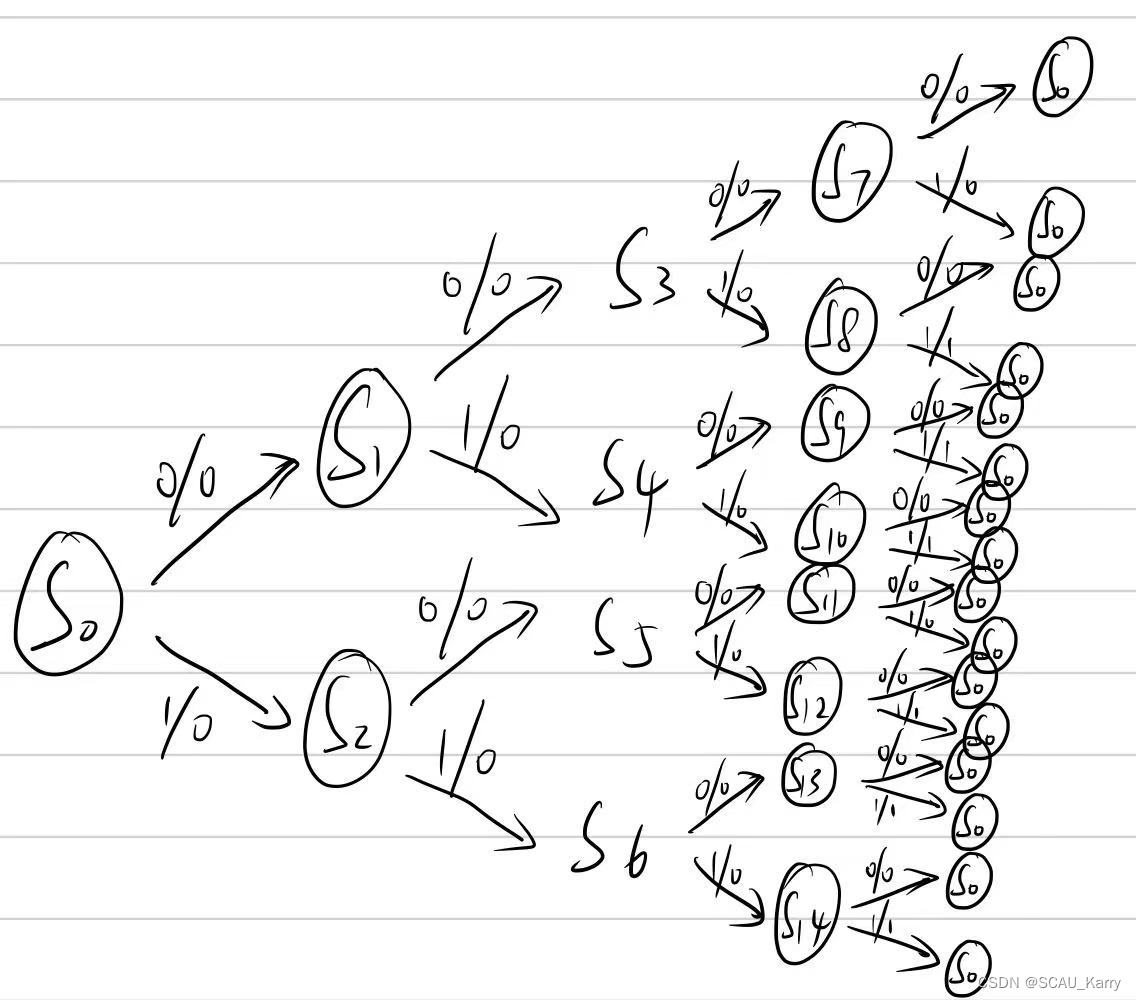

1. 根据需求，画出状态图

2.状态化简

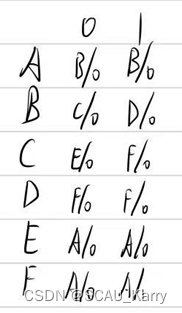

化简后发现少于8个状态，且状态稀疏，改用A-F标记状态

3.状态编码

A-000,B-001,C-010,C-011,D-100,F-101.

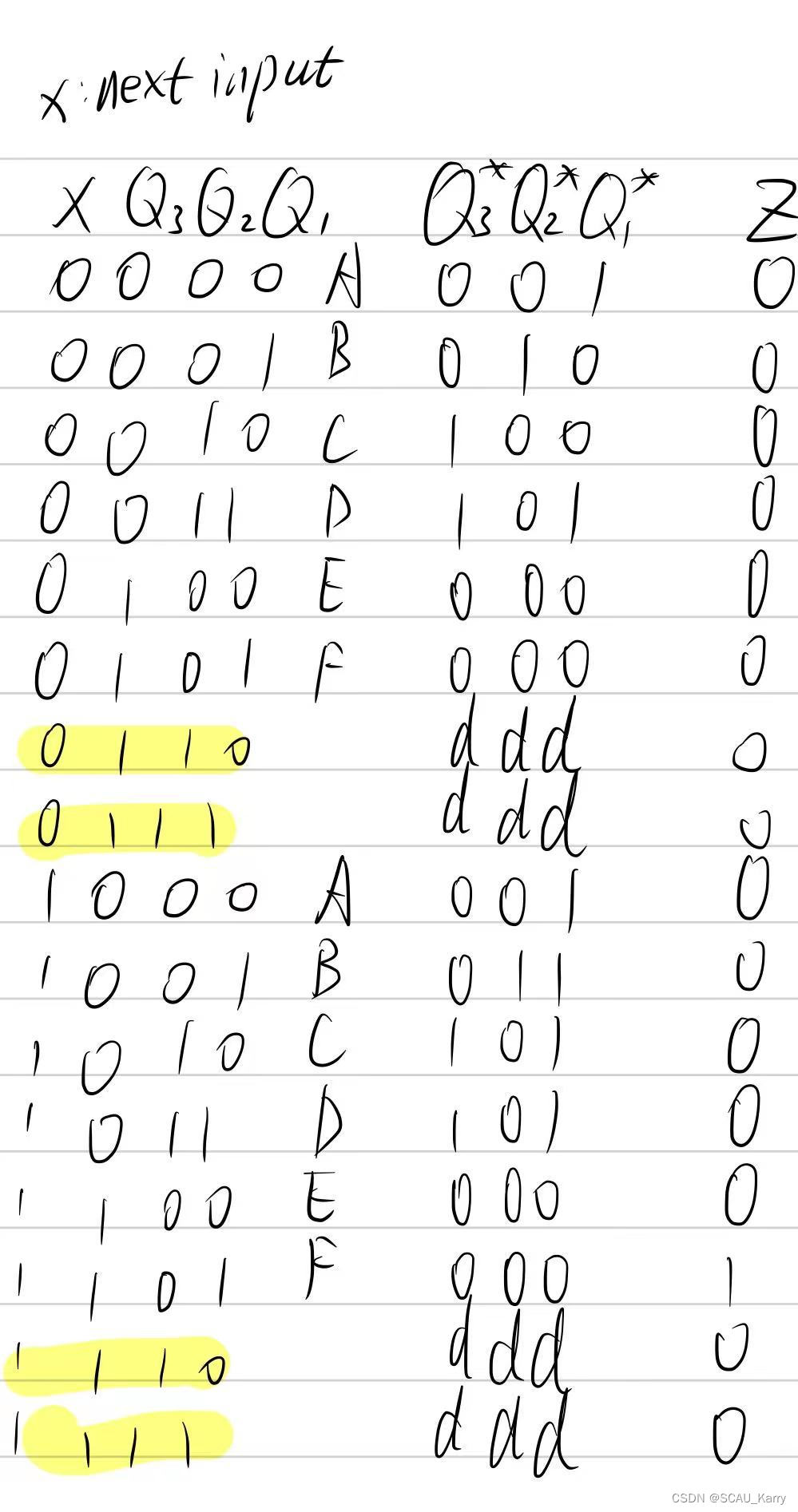

4.输出转换表

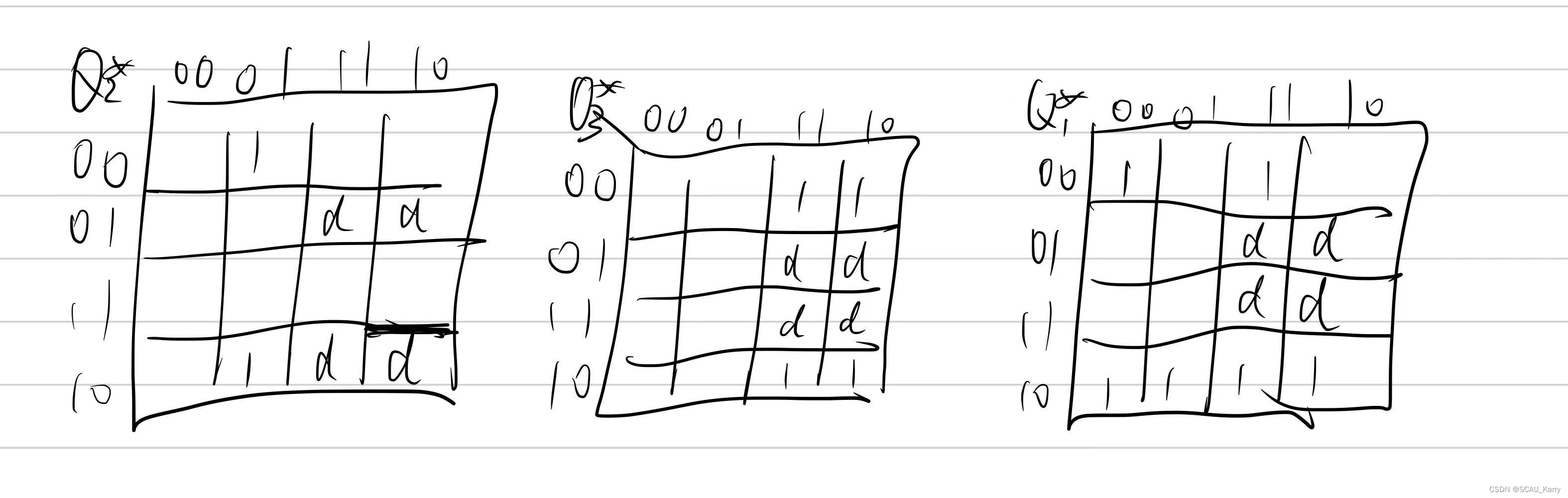

5.激励输出表

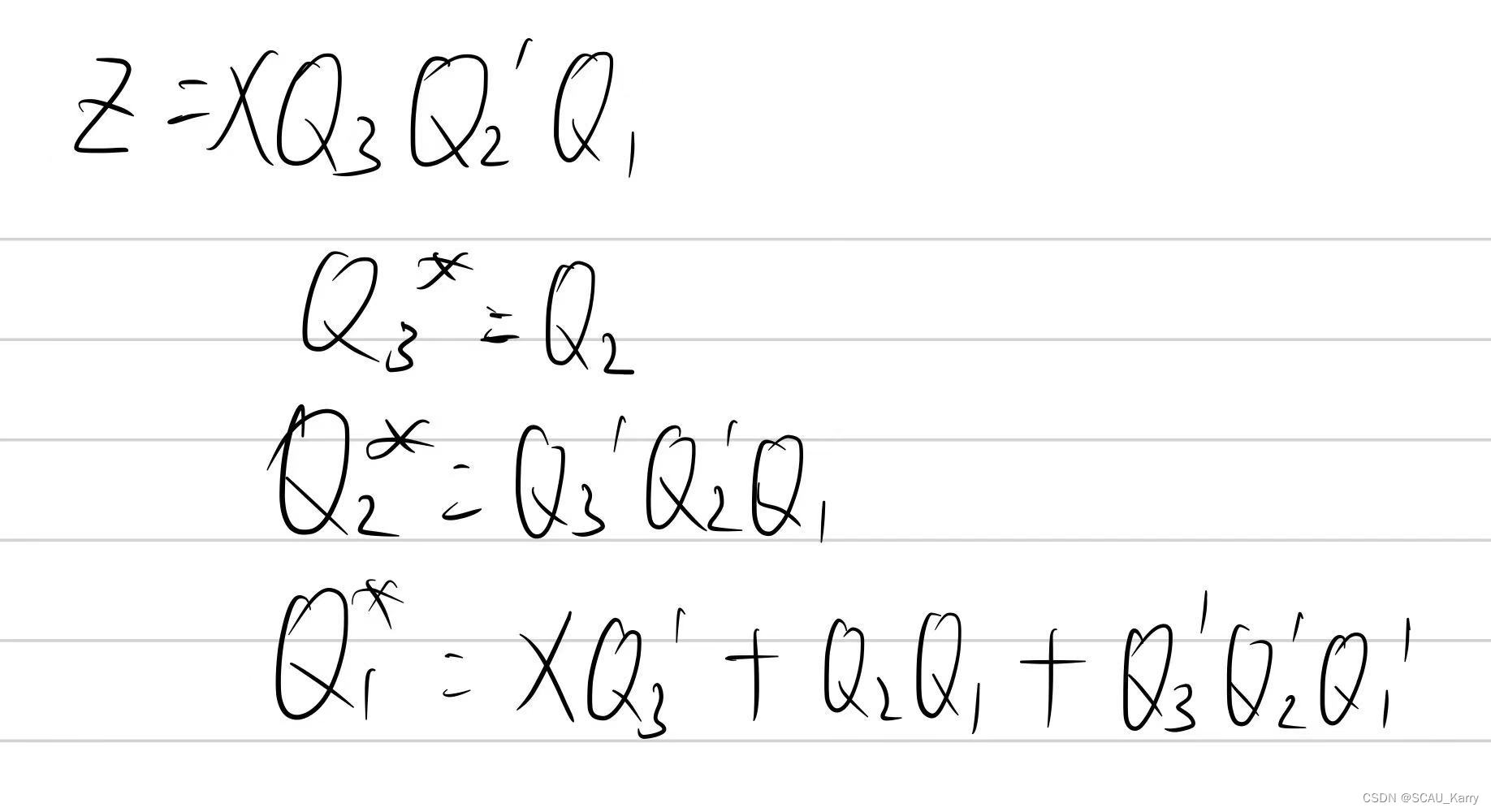

6.激励方程和输出方程

7.检查未使用的状态：检查发现有2个未使用状态，编码为110,111，代入激励方程中可得他们可以跳转为100和101回到正常状态中，不影响电路，故不作处理。

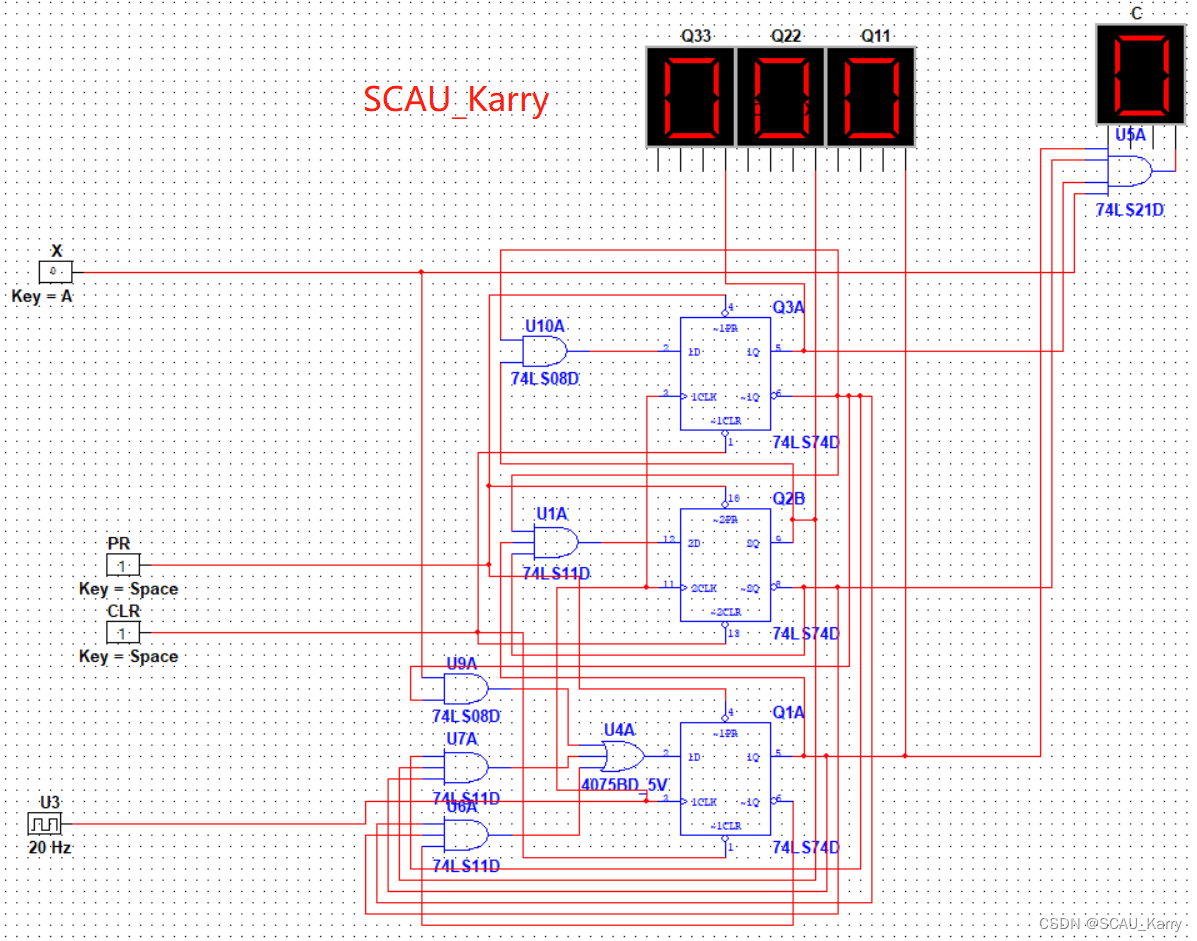

8.电路图-看下图Multisim软件设计图片：

五、Conclusion

1. 通过学习，从得分析需求，写出状态图，进行状态化简，状态编码，写出输出转换表，激励输出表，写激励方程和输出方程，都最后的电路上面的实现。很好地回顾并熟悉锻炼了时序逻辑电路设计的知识。

2. 通过做实验，把学习到的理论知识做了实现。既锻炼了动手能力，让课堂生动有趣，增强对理论知识的记忆，同时也增加了对数字电路的兴趣。

3. 反省：要先分析好再接电路，对于未使用的状态可以先暂时设为d状态，可以设定一些显像管监视中间状态。
