关于华为VBST（VLAN-Based Spanning Tree）

VBST（VLAN-Based Spanning Tree）是华为提出的一种生成树协议，通过它可在每个VLAN内构建一棵生成树，使不同VLAN内的流量可通过不同的生成树转发。

VBST可以简单理解为在每个VLAN上运行一个STP或RSTP协议，不同VLAN之间的生成树完全独立。

MSTP的多实例和多进程概念比较抽象，配置较为复杂，就没有VBST好用

VBST没有多实例、多进程的概念

VBST支持与PVST、PVST+、Rapid PVST+协议互通。

VBST沿用了STP/RSTP的如下基本概念：

一个根桥

两种度量：ID和路径开销。

三种端口状态：Discarding、Learning和Forwarding。

五种端口角色：根端口、指定端口和边缘端口、Alternate端口、Backup端口。

三种定时器：Hello Time、Forward Delay和Max Age。

与STP协议中规定不同的是，VBST协议中BID是由桥优先级（Bridge Priority）、VLAN ID与桥MAC地址构成。桥优先级与VLAN ID之和占据前16位，其余的低48位是MAC地址。也是越小越优先

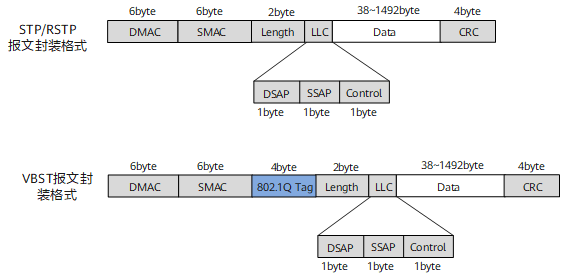

VBST通过在VLAN内传递VBST报文来确定网络拓扑结构。VBST报文基于STP/RSTP报文，但相对STP/RSTP报文，VBST报文在源MAC地址字段和协议长度字段之间加入了四字节的802.1Q Tag

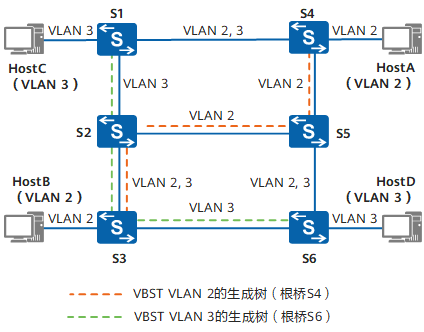

VBST支持基于VLAN的拓扑计算，每个VLAN都会发送带有VLAN Tag报文的VBST报文，拓扑计算独立进行，拓扑计算方法跟STP/RSTP相同

VBST支持普通方式和增强方式两种P/A（Proposal/Agreement）机制

VBST支持普通方式和增强方式两种P/A（Proposal/Agreement）机制

重点来了

VBST与PVST/PVST+/Rapid PVST+协议是怎么互通的

对于Trunk端口

VBST设备和Rapid PVST+设备对接时，在VLAN1中，VBST设备使用标准的RSTP报文与对端交互（也会同时发填充RSTP Data的VBST报文），其他VLAN内使用RSTP Data填充的VBST报文与对端交互。

VBST设备和PVST+设备对接时，在VLAN1中，VBST设备使用标准的STP报文与对端交互（也会同时发填充STP Data的VBST报文），其他VLAN内使用STP Data填充的VBST报文与对端交互。

VBST设备和PVST设备对接时，报文交互跟VBST与PVST+对接类似。区别在于，在VLAN 1中，VBST设备和PVST设备之间只发送填充STP Data的VBST报文交互。

两端报文可互相识别且均携带VLAN信息，因此可基于VLAN生成生成树。因此，VBST设备与PVST/PVST+/Rapid PVST+设备使用Trunk端口对接时，就如同VBST设备跟VBST设备对接一样。

对于Access端口

VBST设备将只根据此端口所在VLAN使用标准的STP（对接PVST/PVST+设备）或RSTP（对接Rapid PVST+设备）报文与对端交互。这样，拓扑计算将按照STP/RSTP协议进行，由于STP/RSTP协议不区分VLAN，所以最终形成一棵各VLAN共享的生成树。

总结：对于Trunk端口，两端报文可互相识别且均携带VLAN信息，因此可基于VLAN生成生成树。对于Access端口使用标准的STP或RSTP报文与对端交互。

配置方法：

vlan batch 10 20 30

#

stp mode vbst

#

stp vlan 1 disable

stp vlan 30 root secondary

stp vlan 10 20 root primary

#

interface GigabitEthernet0/0/1

 port link-type trunk

 undo port trunk allow-pass vlan 1

 port trunk allow-pass vlan 10 20 30

#

interface GigabitEthernet0/0/2

 port link-type trunk

 undo port trunk allow-pass vlan 1

 port trunk allow-pass vlan 20 30

#

interface GigabitEthernet0/0/3

 port link-type trunk

 undo port trunk allow-pass vlan 1

 port trunk allow-pass vlan 10 20
