电阻阻值精度字母代码含义：

L= ± 0.01%
P= ± 0.02%
W =± 0.05%
B =± 0.1%
C= ± 0.25%
D =± 0.5%
F= ± 1%
G= ± 2%
H= ± 3%
J= ± 5%
K= ± 10%
M= ±20%
N= ±30%

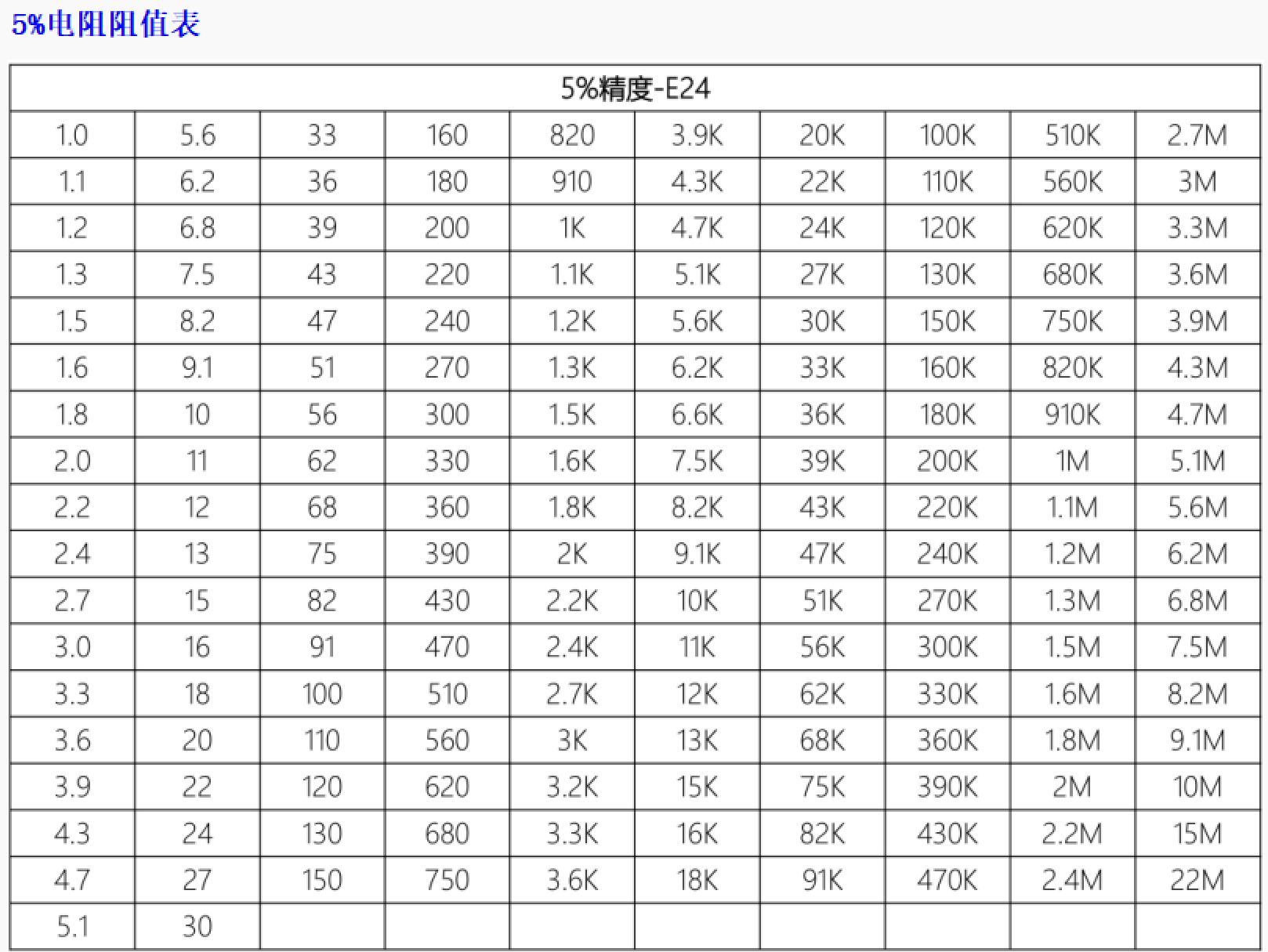

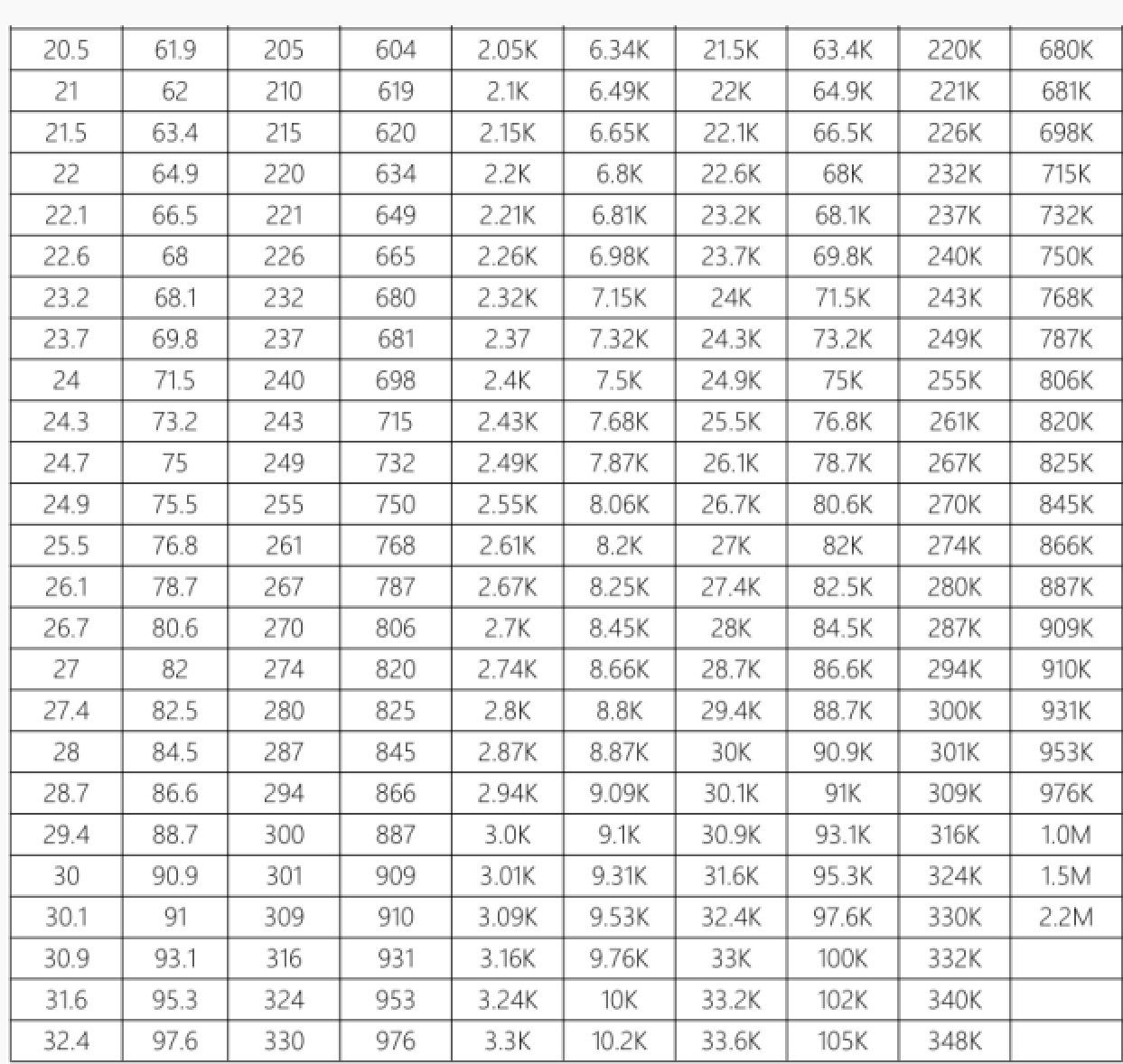

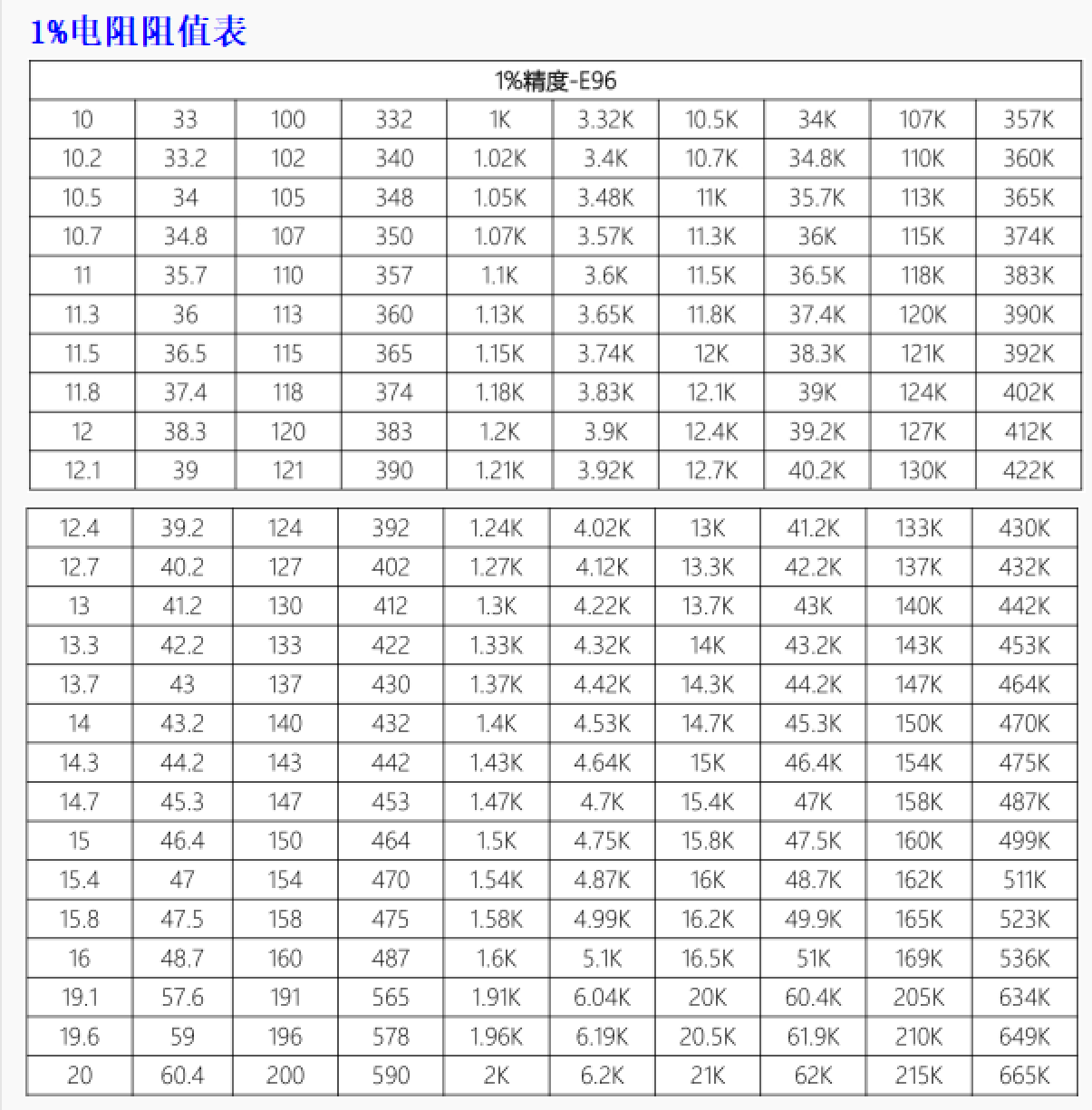

贴片电阻常见精度等级为1%或5%精度。一般使用三位数进行标识的电阻为5%精度，如102=1000Ω(精度±5%)。一般使用四位数进行标识的电阻为1%精度，如1001=1000Ω(精度±1%)。贴片电阻常见功率如下：

电阻封装尺寸	电阻功率大小
0201	1/20W
0402	1/16W
0603	1/10W
0805	1/8W
1206	1/4W
1210	1/3W
1812	1/2W
2010	3/4W
2512	1W
