Vitis学习(二) vitis2024.2(ZYNQ)程序固化(Flash Program)方法

vitis2024.2的界面进行了大改版，程序固化方式也稍微有些不同。通过本篇文章让你轻松掌握，程序固化方法。

本篇中Vivado部分只讲述重点环节，程序是在原有基础上更改的，部分环节没有展现。vivado部分可以参考其他文章，使用方法和其他版本无变化

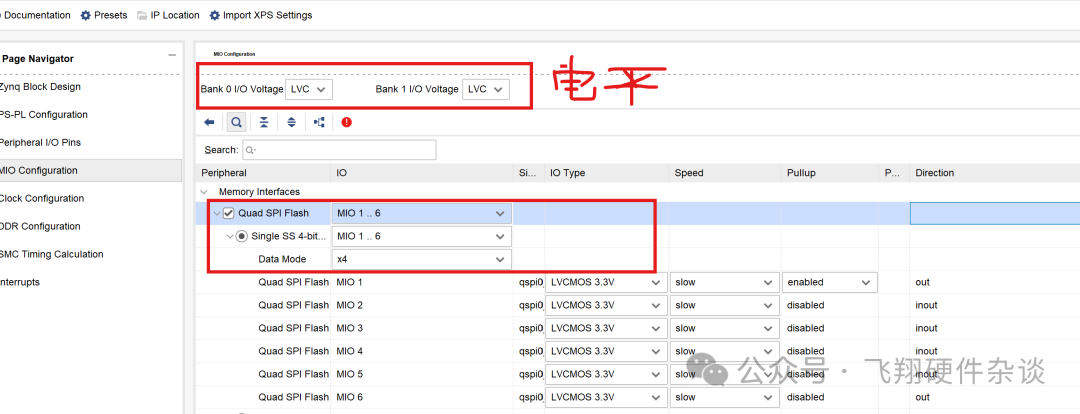

1.本次固化是把程序固化到板卡的FLASH中，在vivado中要配置FLASH引脚，选择好Bank电平

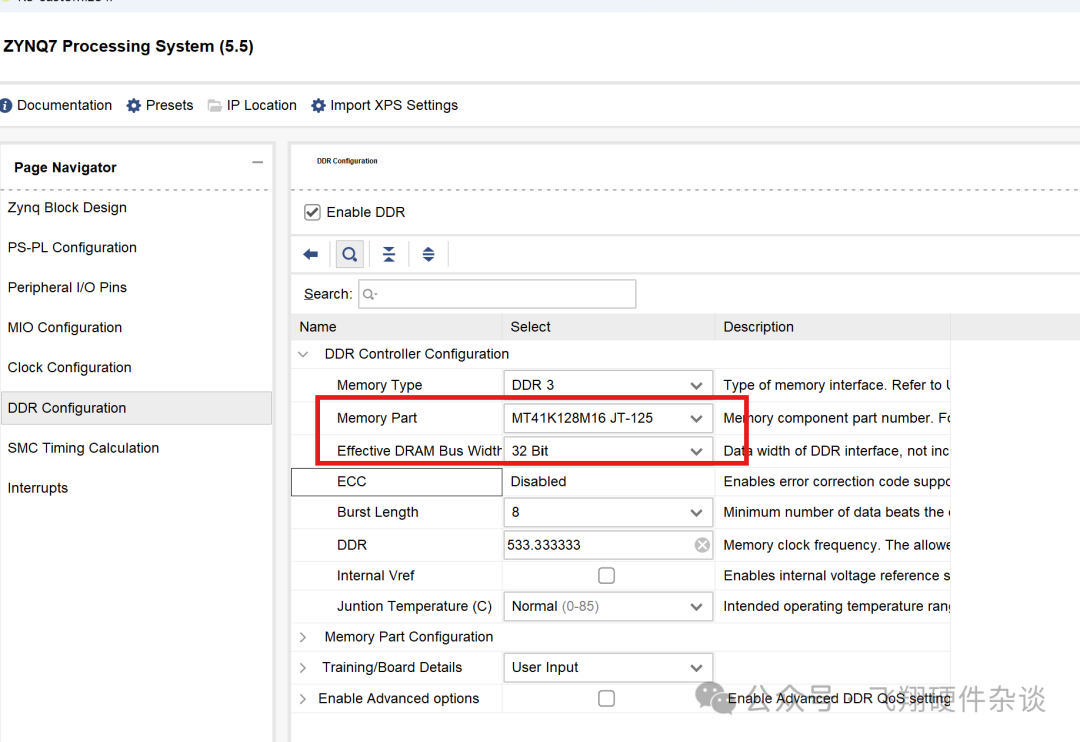

2.配置好板卡上的DDR类型和位数，Memory Part选择相近型号即可。

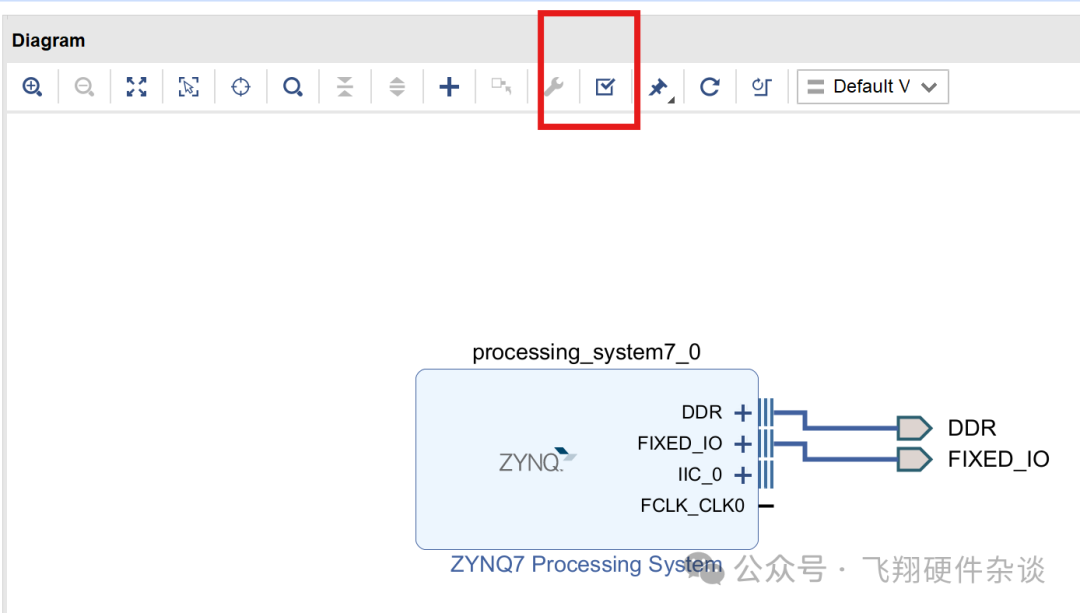

3.编译Block设计

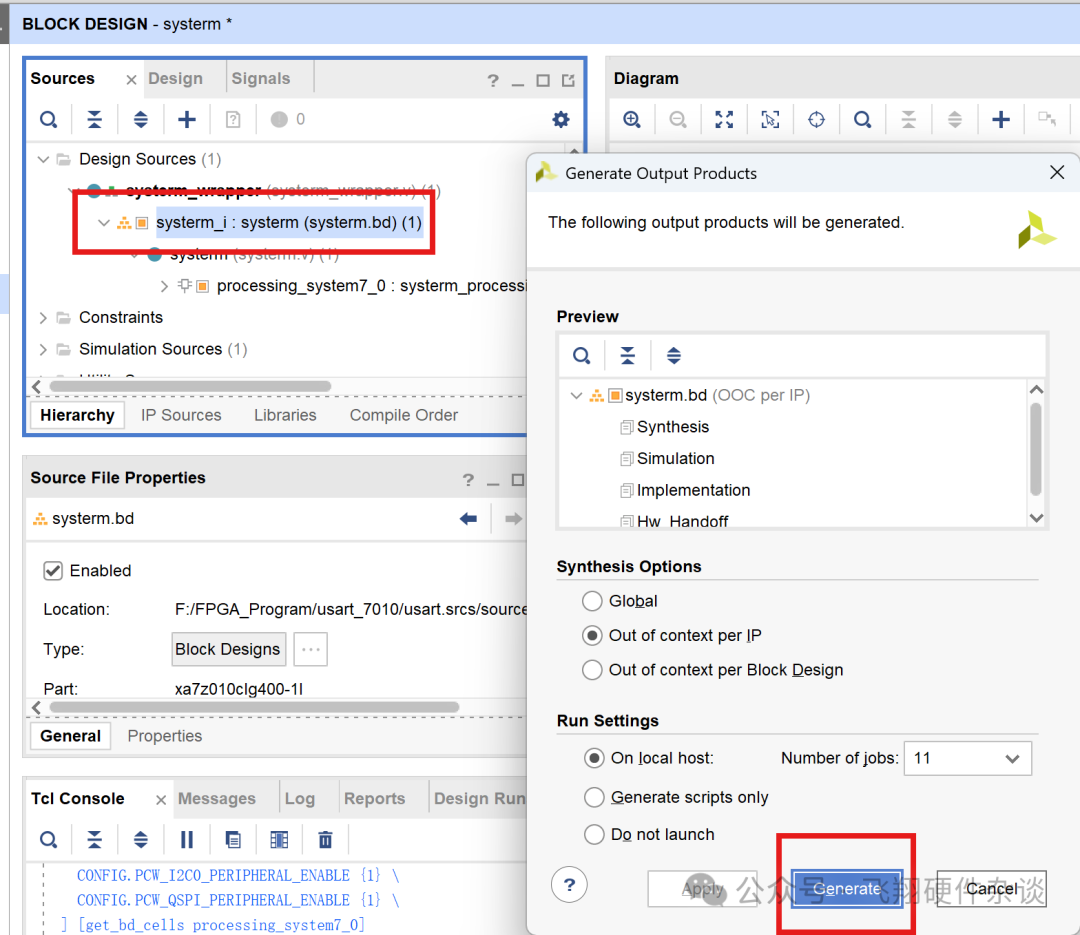

4.右键选择Generate Output,然后在弹出框中点击Generate

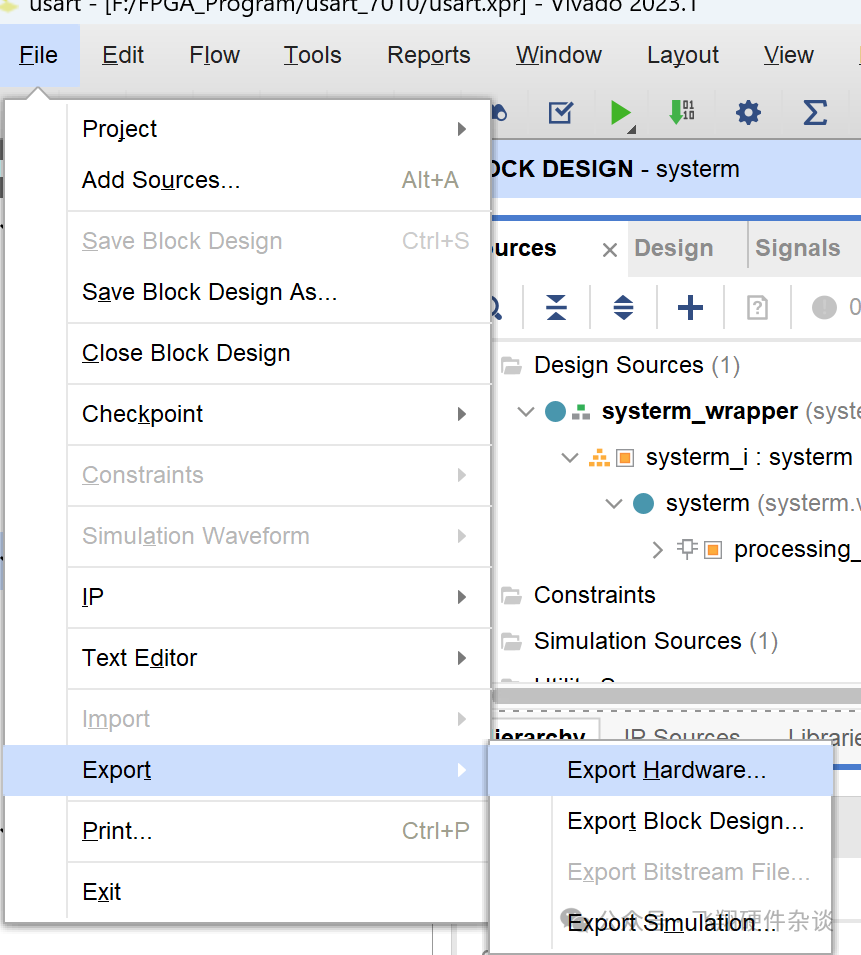

5.导出Hardware

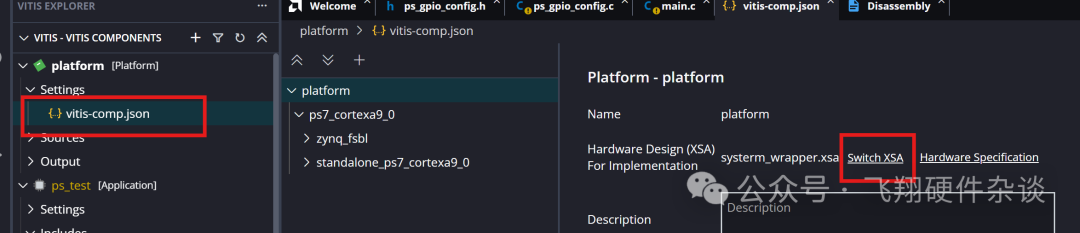

6.生成的新的XSA，在vitis2024.2中通过点击.json文件，在右边点击Switch XSA，选择刚才导出的新的XSA

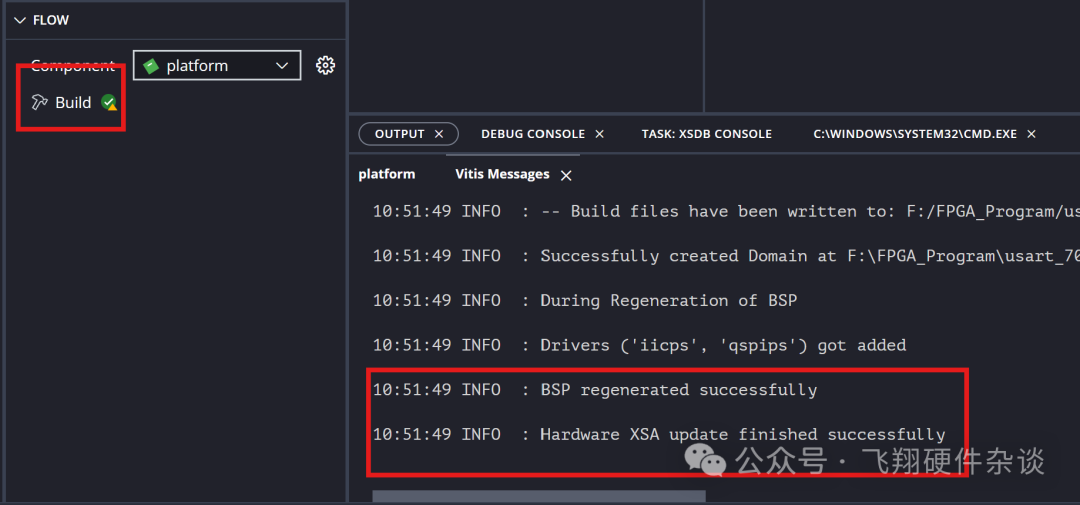

7.待导入新的XSA成功后，FLOW中Build按钮会增加一个黄色叹号，点击Build重新编译即可消除

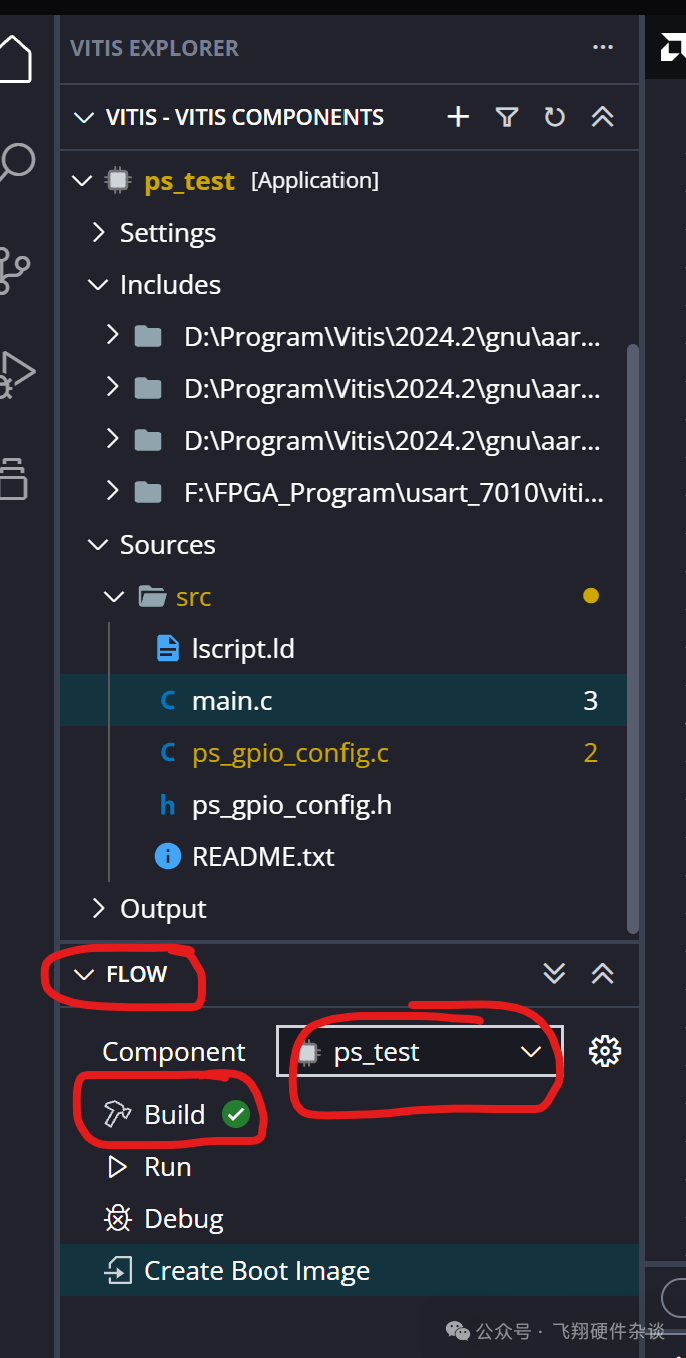

8.更新完XSA后，选择要固化的工程。然后点击Build编译程序。

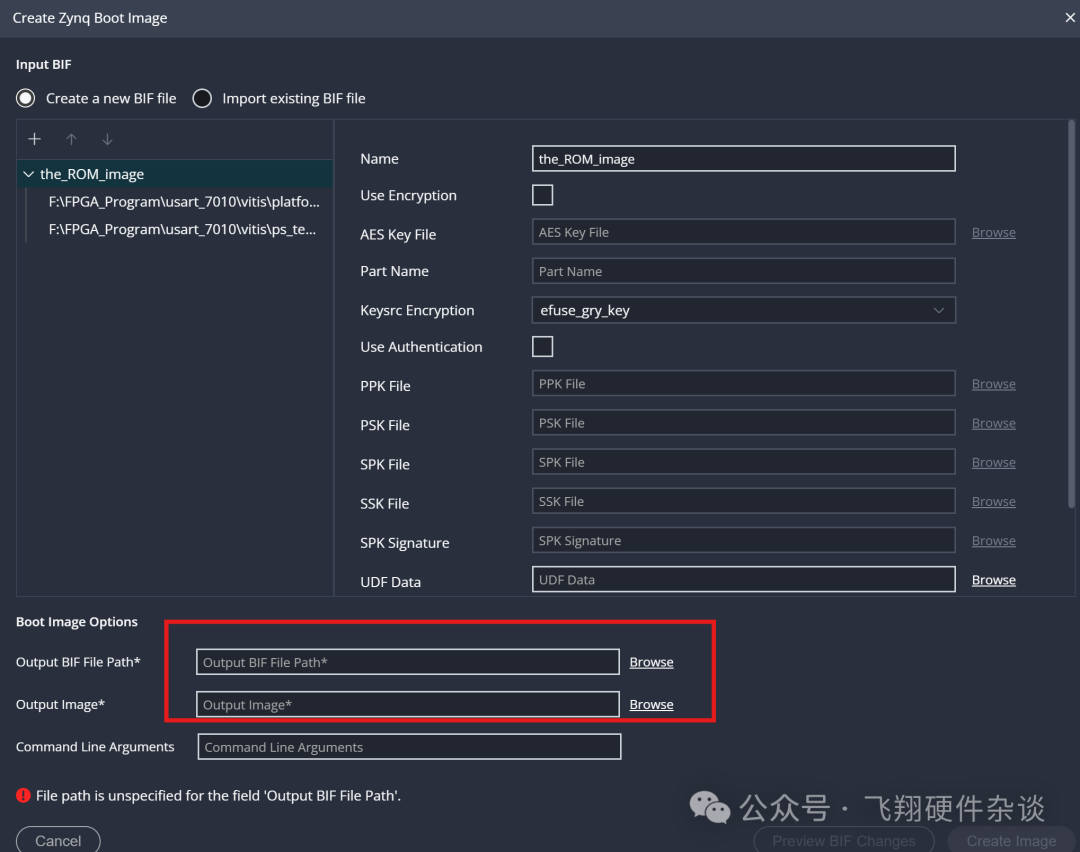

9.本文的程序已经在线调试过，故不再运行Run。而是点击Create Boot Image,生成固化文件。在弹出的框中，选择好文件生成路径。然后点击右下角的Creat Image

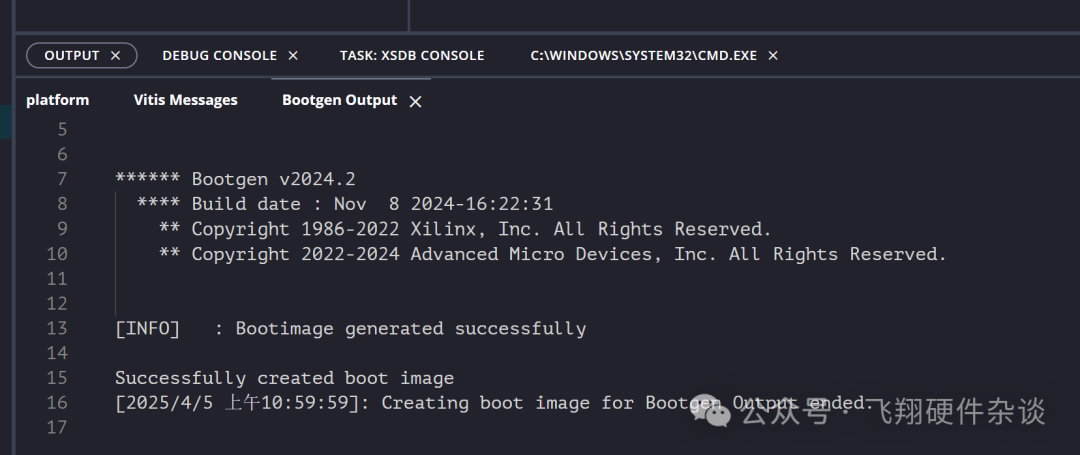

10.在OUTPUT中会提示生成状态

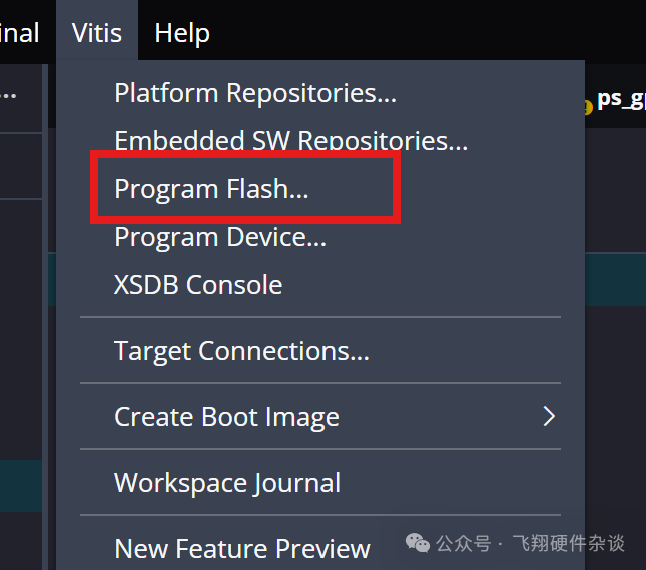

11.在vitis菜单中选择Program Flash

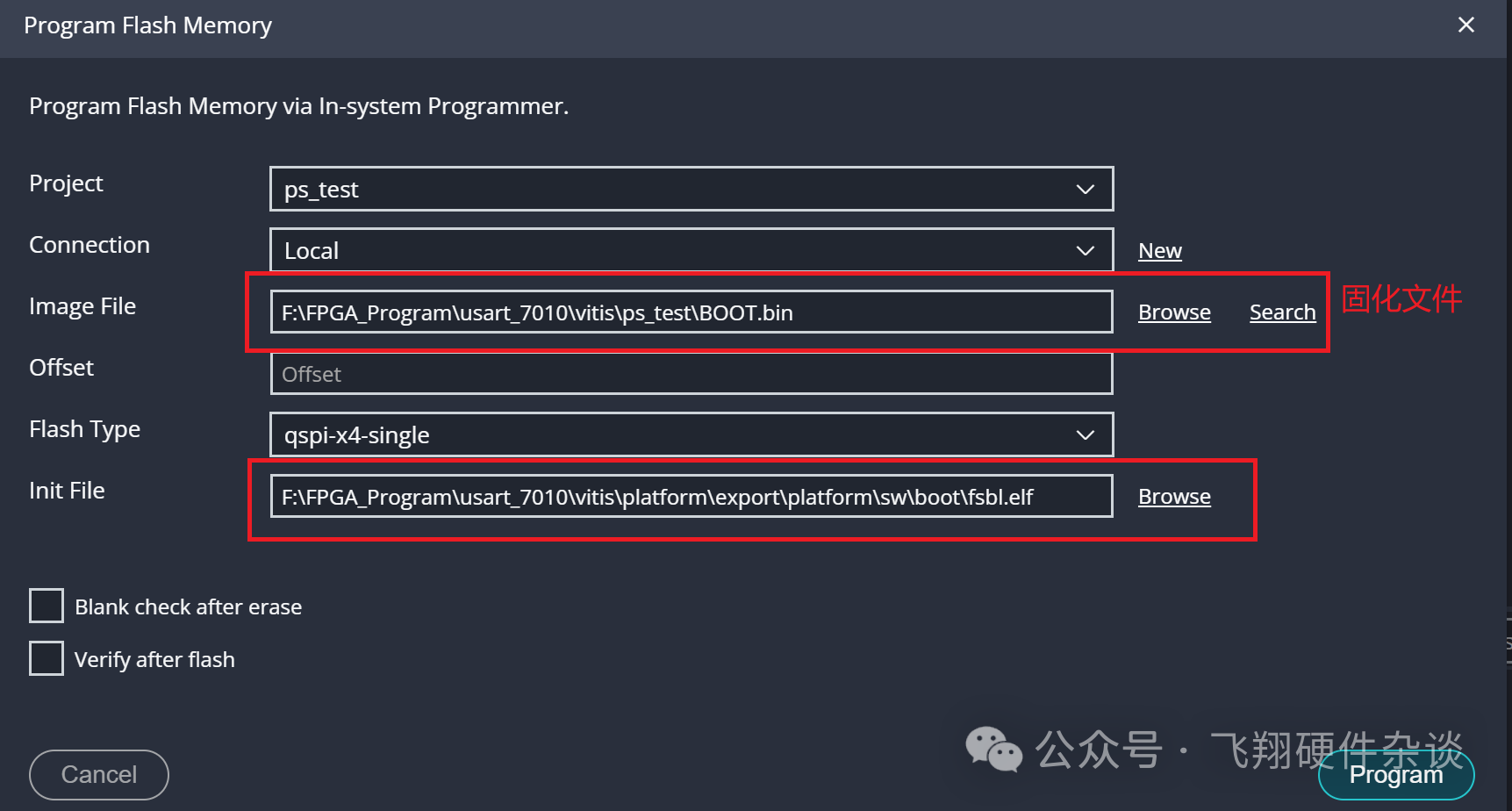

12.按照生成路径选择好固件和引导程序，勾选Blank check after erase和Verify after flash.最后点击右下角Program按钮

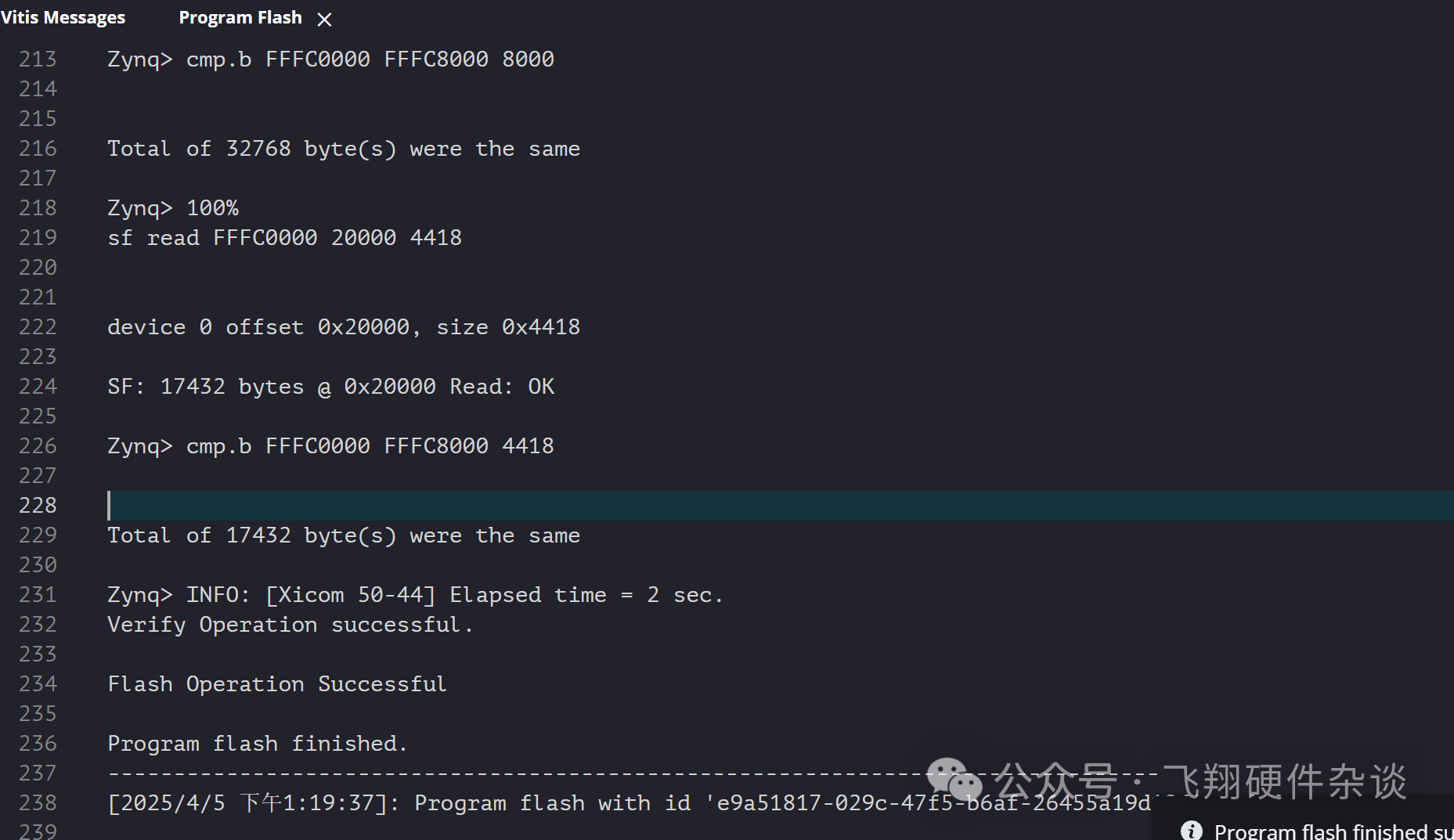

13.程序下载完成。重新上电前，记得更改BOOT_CFG配置，将模式设置为QSPI
