华为eNSP关于HDLC、PPP、GRE、MGRE、RIP的综合实验

【实验题目】

【实验思路】

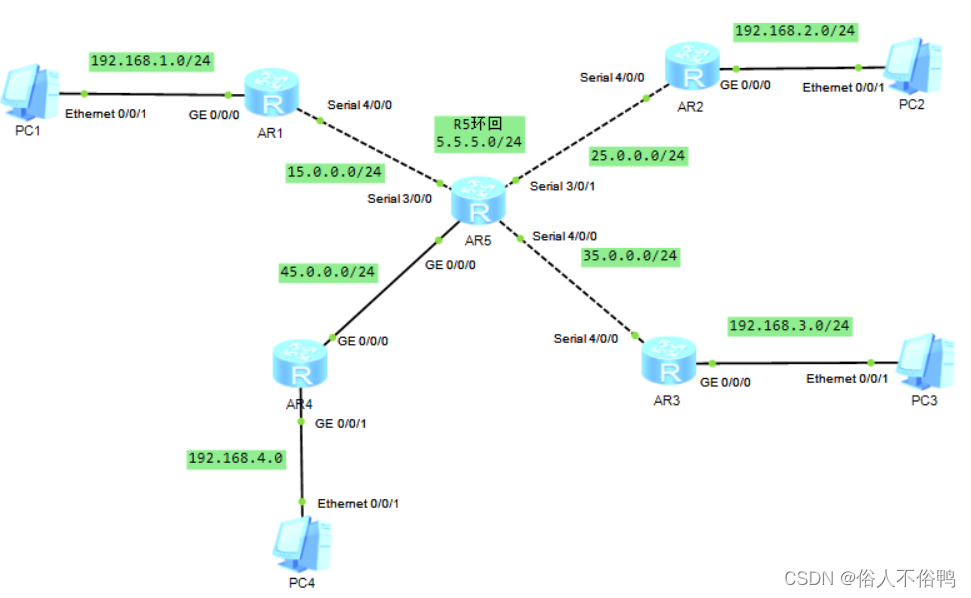

1、建立题目要求的拓扑图，配置IP，配置缺省路由使公网通畅

2、路由器R1/R5、R2/R5、R3/R5之间都是串线连接，由于华为路由器默认的串线协议为PPP，因此根据题目要求R1/R5、R2/R5之间直接进行单向认证即可，R3R5之间需要将串线协议改为HDLC

3、R1/R2/R3之间需构建MGRE环境，且R1为中心站点，那么R1/R2/R3就都需要建立并配置隧道接口，这三个隧道接口构成一个虚拟私网，与这三个路由相连的私网形成同一私网；

R1/R4之间需要构建GRE环境，那么R1就要另外建立一个隧道接口以区分刚才建立的MGRE的隧道接口，同样R4也需要建立一个隧道接口。这两个隧道接口共同构成另外一个虚拟网段，与这两个路由相连的私网形成同一私网

构建好以上MGRE和GRE环境后，R1/R2/R3/R4的四个私网可以处于同一私网中

4、配置RIP时需要注意，在MGRE环境中，由于MGRE的不支持组播和RIP的水平分割机制会导致R2/R3无法获取完整路由信息，需要在中心路由器R1上开启伪广播和关闭RIP的水平分割

5、为PC机配置私网IP。私网访问公网，需要在边界路由器上配置NAT（easyIP）

【实验步骤】

一、建立题目要求的拓扑图，配置IP，配置缺省路由使公网通畅

1. 配置IP

[R1-GigabitEthernet0/0/0]ip address 192.168.1.1 24
[R1-Serial4/0/0]ip address 15.0.0.1 24

[R2-GigabitEthernet0/0/0]ip address 192.168.2.1 24
[R2-Serial4/0/0]ip address 25.0.0.1 24

[R3-GigabitEthernet0/0/0]ip address 192.168.3.1 24
[R3-Serial4/0/0]ip address 35.0.0.1 24

[R4-GigabitEthernet0/0/0]ip address 45.0.0.1 24
[R4-GigabitEthernet0/0/1]ip address 192.168.4.1 24

[ISP-Serial3/0/0]ip address 15.0.0.2 24
[ISP-Serial3/0/1]ip address 25.0.0.2 24
[ISP-Serial4/0/0]ip address 35.0.0.2 24
[ISP-GigabitEthernet0/0/0]ip address 45.0.0.2 24
[ISP-LoopBack0]ip address 5.5.5.5 24

2. 配置缺省路由

[R1]ip route-static 0.0.0.0 0 15.0.0.2

[R2]ip route-static 0.0.0.0 0 25.0.0.2

[R3]ip route-static 0.0.0.0 0 35.0.0.2

[R4]ip route-static 0.0.0.0 0 45.0.0.2

3. ping测试，公网畅通

二、R1/R5之间使用PPP的PAP认证，R5为主认证方

1. 认证方R5：

1）在AAA中申请用户名和密码

[ISP]aaa
[ISP-aaa]local-user admin password cipher 123456

2）设置服务类型为PPP

[ISP-aaa]local-user admin service-type ppp

3）在接口做PAP认证

[ISP-Serial3/0/0]ppp authentication-mode pap

2. 被认证方R1：

[R1-Serial4/0/0]ppp pap local-user admin password cipher 123456

3. 验证：

1）重启接口

[R1-Serial4/0/0]shutdown
[R1-Serial4/0/0]undo shutdown

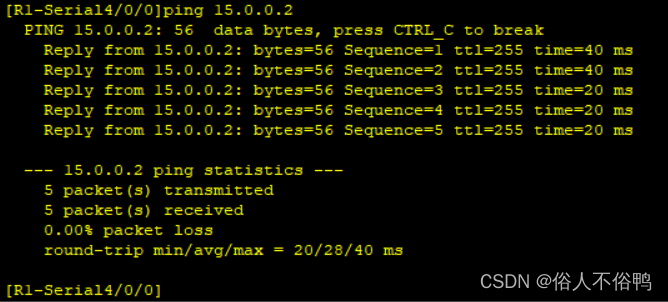

 2）ping测试

 三、R2/R5之间使用PPP的CHAP认证，R5为主认证方

R5在上面已申请过aaa，在这一步可以继续使用

1. 认证方R5在接口做CHAP认证：

[ISP-Serial3/0/1]ppp authentication-mode chap

2. 被认证方R2：

[R2-Serial4/0/0]ppp chap user admin
[R2-Serial4/0/0]ppp chap password cipher 123456

3. 验证：

1）重启接口

[R2-Serial4/0/0]shutdown
[R2-Serial4/0/0]undo shutdown

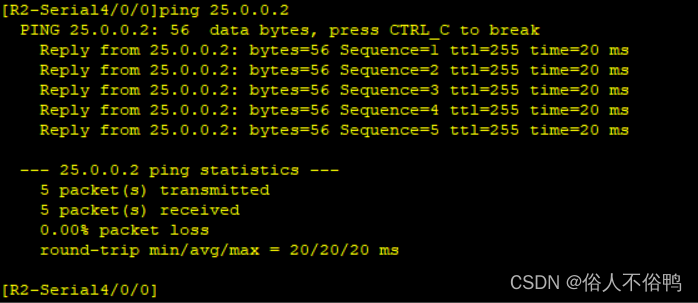

 2）ping测试

四、R3/R5之间使用HDLC封装

更改R3/R5接口的协议类型为HDLC即可

[R3-Serial4/0/0]link-protocol hdlc

[ISP-Serial4/0/0]link-protocol hdlc

五、以R1为中心，建立R1/R2/R3的MGRE环境

令隧道接口的虚拟网段为 192.168.5.0/24

1. 中心R1：

1）创建隧道接口并配置IP为192.168.5.1/24

[R1]interface Tunnel 0/0/0
[R1-Tunnel0/0/0]ip address 192.168.5.1 24

2）定义封装方式

[R1-Tunnel0/0/0]tunnel-protocol gre p2mp

3）定义封装的源IP

[R1-Tunnel0/0/0]source 15.0.0.1

4）创建NHRP域

[R1-Tunnel0/0/0]nhrp network-id 100

2. 分支R2：

1）创建隧道接口并配置IP为192.168.5.2/24

[R2]interface Tunnel 0/0/0
[R2-Tunnel0/0/0]ip address 192.168.5.2 24

2）定义封装方式

[R2-Tunnel0/0/0]tunnel-protocol gre p2mp

3）定义封装的源接口

[R2-Tunnel0/0/0]source Serial 4/0/0

4）加入中心创建的NHRP域

[R2-Tunnel0/0/0]nhrp network-id 100

5）找中心上报映射信息

[R2-Tunnel0/0/0]nhrp entry 192.168.5.1 15.0.0.1 register

3. 分支R3同理R2配置

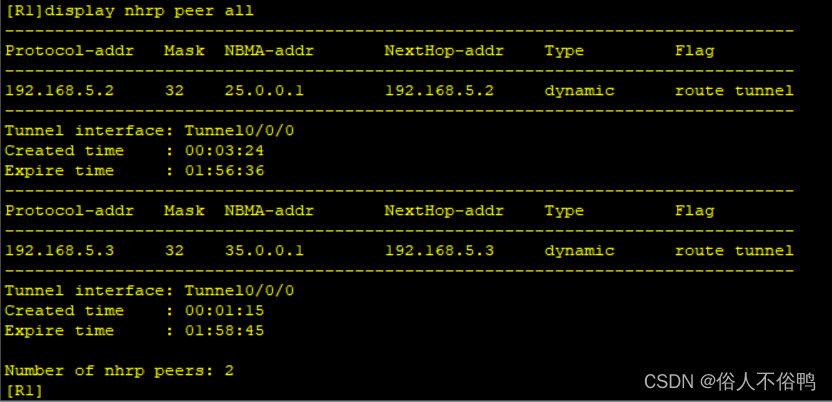

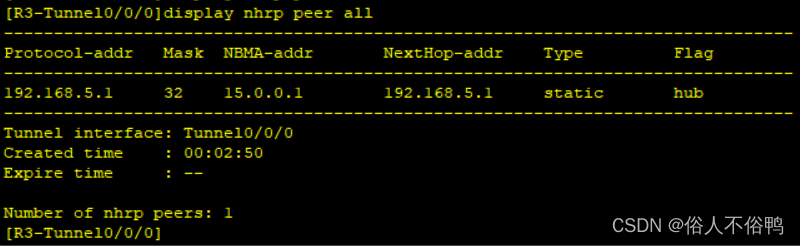

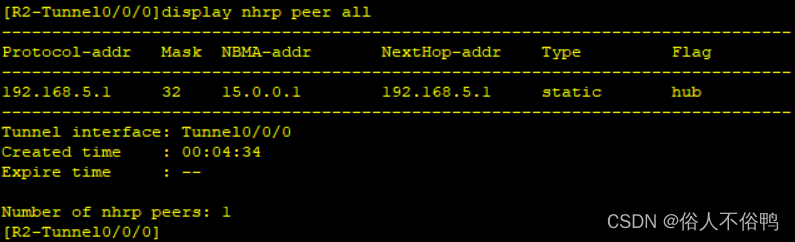

4. 查看映射关系表

 六、建立R1/R4的GRE环境

令隧道接口的虚拟网段为 192.168.6.0/24

1. 在R1上：

1）创建隧道接口并配置IP为192.168.6.1/24

[R1]interface Tunnel 0/0/1
[R1-Tunnel0/0/1]ip address 192.168.6.1 24

2）定义封装方式

[R1-Tunnel0/0/1]tunnel-protocol gre

3）定义封装内容

[R1-Tunnel0/0/1]source 15.0.0.1
[R1-Tunnel0/0/1]destination 45.0.0.1

 2. 在R4上：

1）创建隧道接口并配置IP为192.168.6.2/24

[R4]interface Tunnel 0/0/0
[R4-Tunnel0/0/0]ip address 192.168.6.2 24

2）定义封装方式

[R4-Tunnel0/0/0]tunnel-protocol gre

3）定义封装内容

[R4-Tunnel0/0/0]source 45.0.0.1
[R4-Tunnel0/0/0]destination 15.0.0.1

七、整个私网配置RIP全网可达

1. R1配置：

1）开启R1伪广播

[R1-Tunnel0/0/0]nhrp entry multicast dynamic

2）关闭RIP的水平分割

[R1-Tunnel0/0/0]undo rip split-horizon

3）进入RIP进程，选择版本

[R1]rip
[R1-rip-1]version 2

4）宣告

[R1-rip-1]network 192.168.1.0
[R1-rip-1]network 192.168.5.0
[R1-rip-1]network 192.168.6.0

2. R2/R3/R4配置：

[R2]rip
[R2-rip-1]version 2
[R2-rip-1]network 192.168.2.0
[R2-rip-1]network 192.168.5.0

[R3]rip
[R3-rip-1]version 2
[R3-rip-1]network 192.168.3.0
[R3-rip-1]network 192.168.5.0

[R4]rip
[R4-rip-1]version 2
[R4-rip-1]network 192.168.4.0
[R4-rip-1]network 192.168.6.0

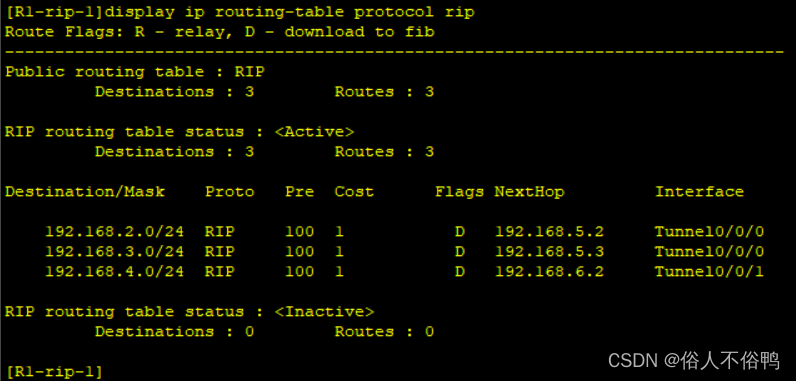

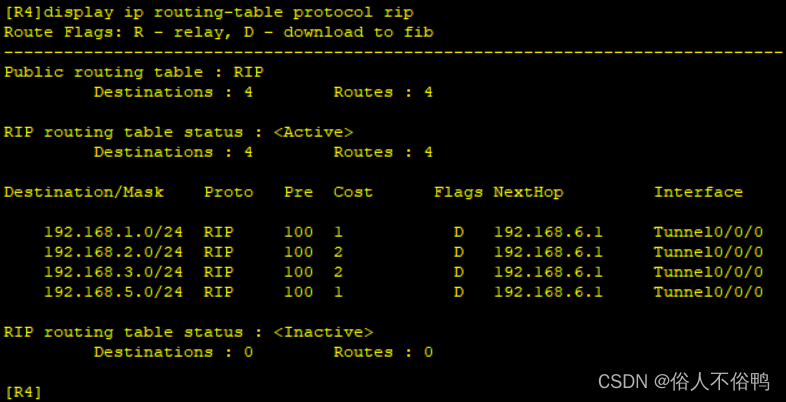

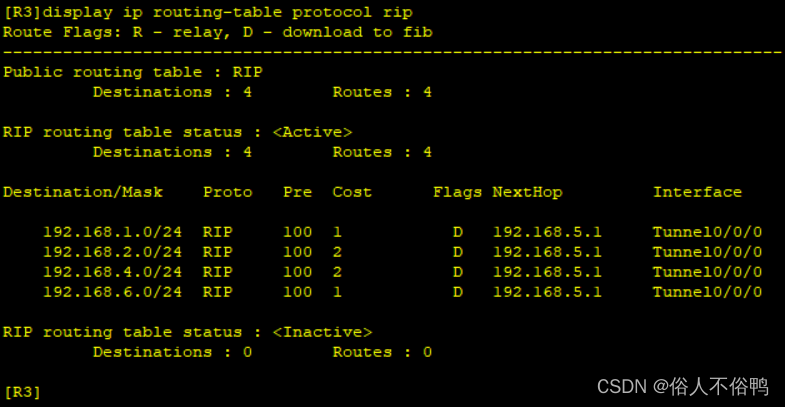

3. 检查路由表

 八、为所有PC配置私有IP，均可访问R5的环回

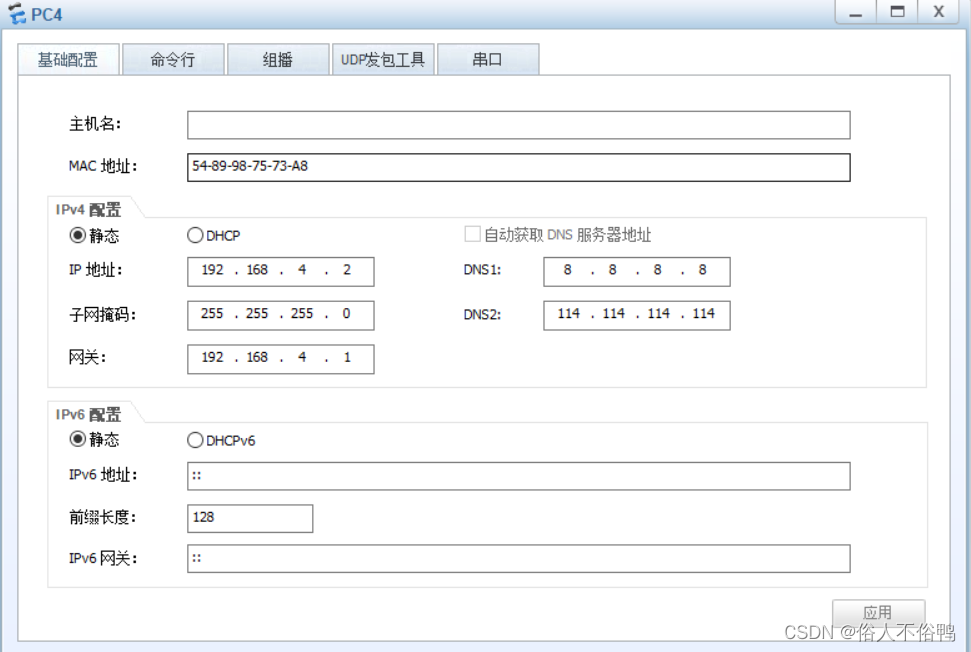

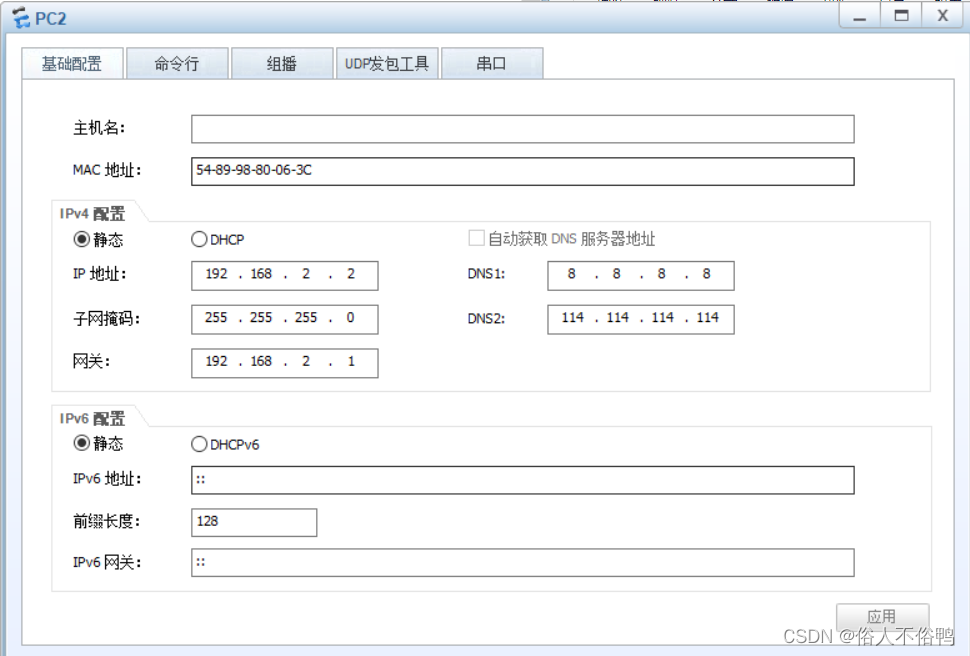

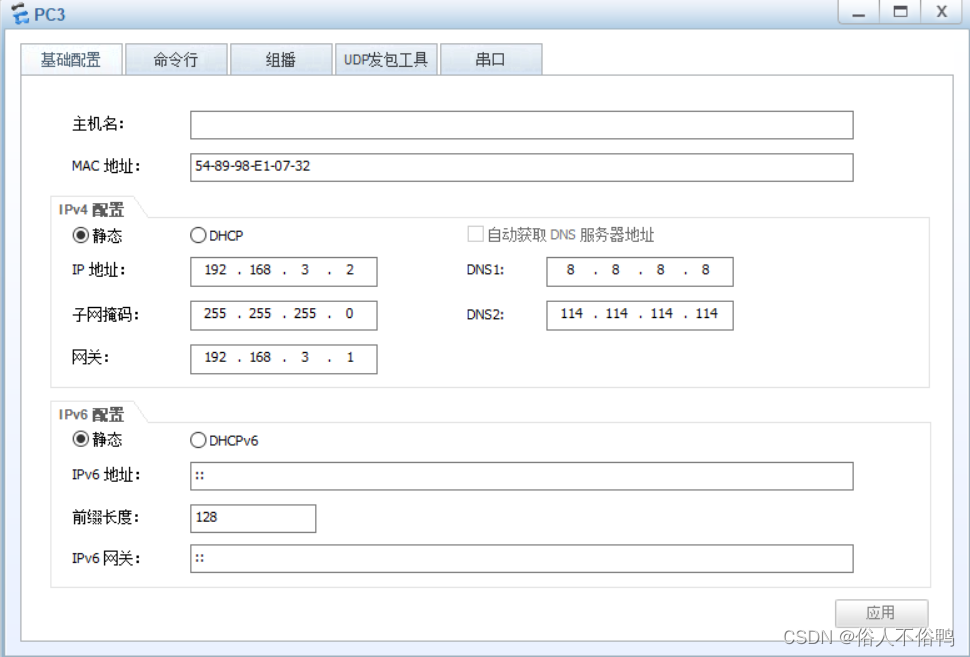

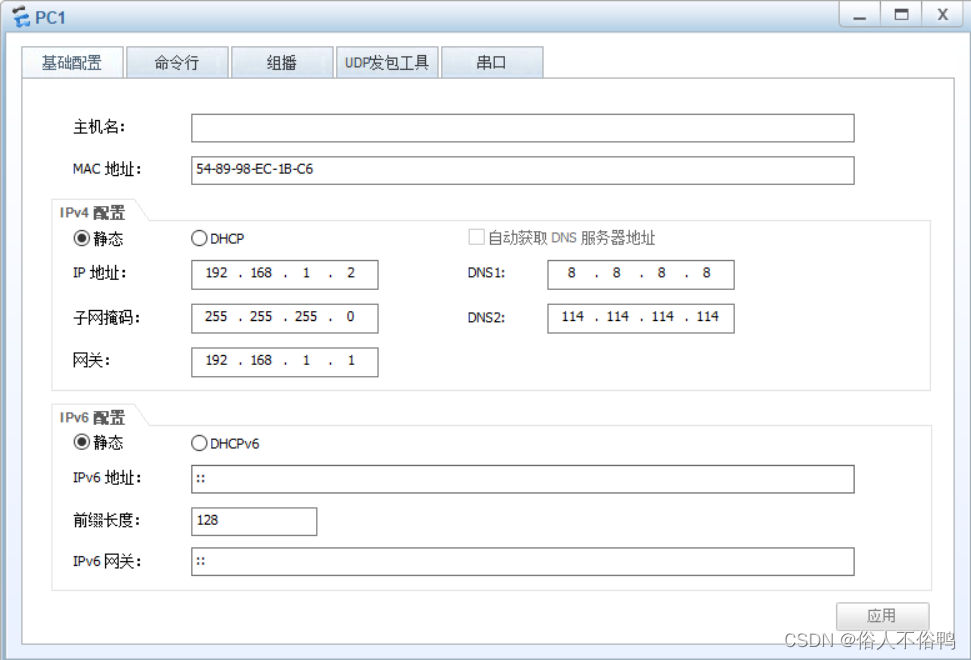

1. 为PC配置IP

 2. 配置NAT easyIP

[R1]acl 2000
[R1-acl-basic-2000]rule 10 permit source 192.168.1.0 0.0.0.255
[R1-acl-basic-2000]q
[R1]interface Serial 4/0/0
[R1-Serial4/0/0]nat outbound 2000

[R2]acl 2000
[R2-acl-basic-2000]rule 10 permit source 192.168.2.0 0.0.0.255
[R2-acl-basic-2000]q
[R2]interface Serial 4/0/0
[R2-Serial4/0/0]nat outbound 2000

[R3]acl 2000
[R3-acl-basic-2000]rule 10 permit source 192.168.3.0 0.0.0.255
[R3-acl-basic-2000]q
[R3]interface Serial 4/0/0
[R3-Serial4/0/0]nat outbound 2000

[R4]acl 2000
[R4-acl-basic-2000]rule 10 permit source 192.168.4.0 0.0.0.255
[R4-acl-basic-2000]q
[R4]interface GigabitEthernet 0/0/0
[R4-GigabitEthernet0/0/0]nat outbound 2000

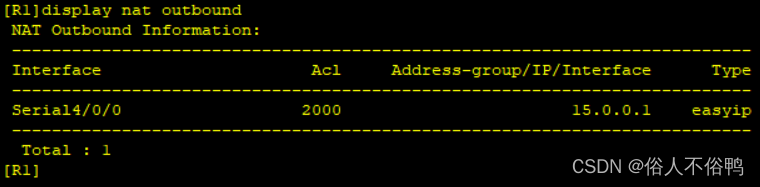

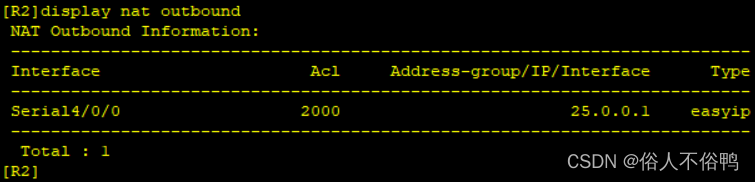

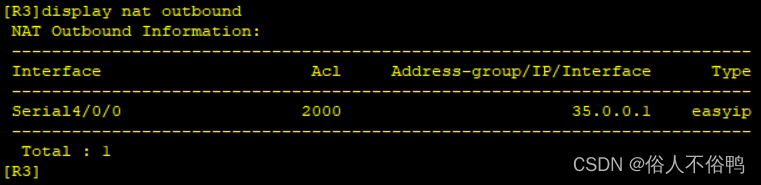

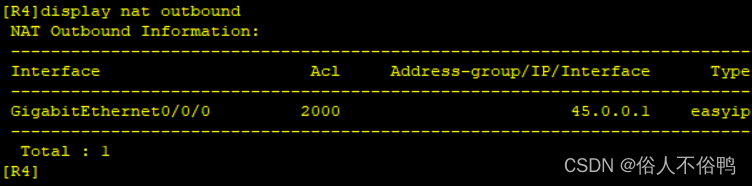

3. 检查NAT表

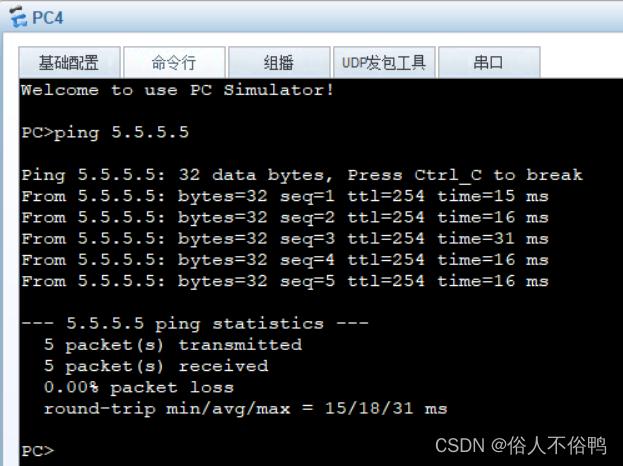

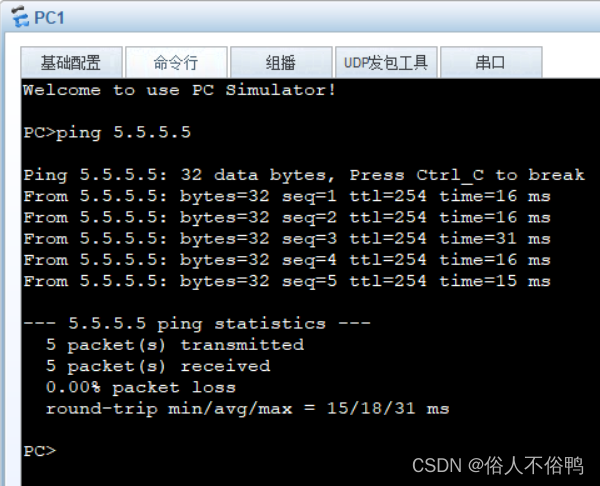

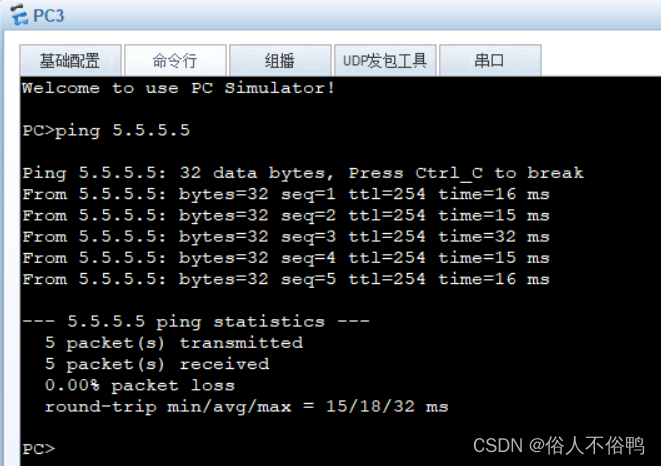

 4. ping测试







 至此，实验完毕
