TVS和ESD区别

一、基本概念

TVS管和ESD管在电子电路中都有非常重要的作用，虽然它们都用于保护电路免受过电压和静电放电的影响，但两者的应用场景和工作原理有所不同。下面详细介绍它们的区别、作用以及在实际电路中的应用。

• TVS管（瞬态电压抑制二极管）：即瞬态电压抑制二极管，主要用于抑制由瞬态过电压引起的损害，常见于电力干扰、雷击、电源开关等瞬时电压波动的防护。它能够在极短的时间内对电压变化做出反应，将过高的电压箝位到一个相对安全的水平，从而保护后续电路不受损坏。

• ESD管（静电放电保护二极管）：静电放电二极管，主要用于防止静电放电对电子设备造成损害。它通常用于静电保护，尤其是在集成电路（IC）、传感器等精密电子元件中。

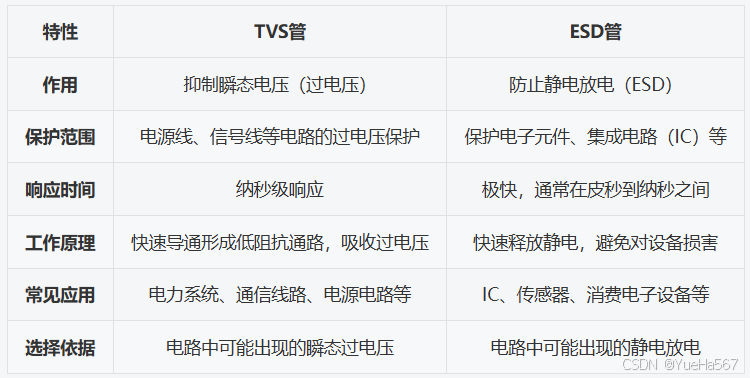

二、工作原理对比

• TVS管：

  • 当电路中的电压超过TVS管的击穿电压时，TVS迅速从高阻状态转变为低阻状态，吸收瞬态电流并将电压箝位在一个相对固定的值。
  • 主要针对雷击、电源波动等引起的瞬态高压冲击提供保护。

• ESD管：

  • ESD防护器件主要作用是在静电积累和突然释放的过程中，通过提供一条低阻抗路径来快速释放静电荷，防止其直接施加于敏感元件上。
  • 它们的设计目的是为了承受并导通大量静电能量，同时保持被保护电路的安全。

三、实际电路中的作用

TVS管的典型应用

电源保护：

用于AC/DC电源输入端口，防止雷击或开关浪涌损坏后端电路。

示例：在12V电源输入端串联TVS管（如SMBJ12CA），箝位电压至20V以下。

通信接口保护：

保护RS485、CAN总线等长线通信接口，抑制感应雷击或电磁干扰（EMI）。

防雷设计：户外设备（如摄像头、路灯）中并联TVS管，吸收雷电引起的瞬态高压。

注意：

单向TVS 正极接地，负极接信号端 （ESD相同）

双向不用分方向

选型时需注意

ESD管的典型应用

高速数据接口保护：

USB 3.0、HDMI、以太网等高速信号线，使用低电容ESD管（如PRTR5V0U2X）避免信号失真。

人体接触部件保护：

触摸屏、按键、耳机接口等易受静电放电影响的部位，ESD管直接并联到信号线。

精密芯片保护：

MCU的GPIO引脚、传感器信号线等，防止静电通过I/O端口击穿芯片。

注意：单向ESD 正极接地，负极接信号端（TVS相同）

双向不用分方向

选型时需注意

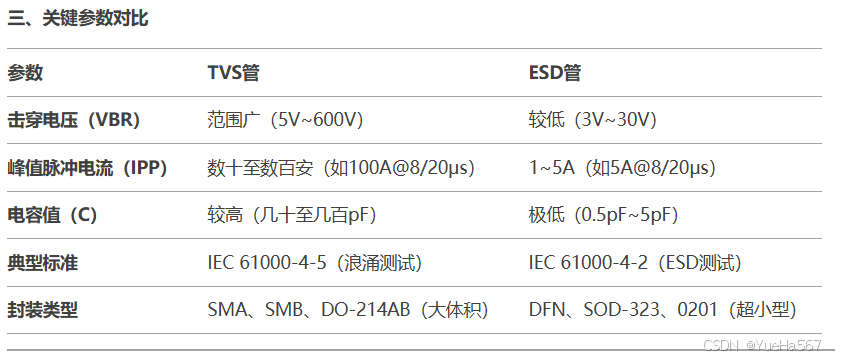

四、选型要点

TVS管选型

1. 工作电压：VRWM（反向截止电压）需高于电路正常工作电压。
2. 箝位电压：VC需低于被保护器件的最大耐受电压。
3. 功率等级：根据浪涌能量选择（如600W、1500W）。
4. 封装尺寸：大功率场景选择SMA/SMB封装，小功率可选SOD-123。

ESD管选型

1. 电容值：高速信号（如USB 3.1）需电容<0.5pF，低速信号可放宽至5pF。
2. 触发电压：VESD需低于芯片的ESD耐受等级（如±8kV）。
3. 通道数：多信号线保护选择多通道ESD阵列（如6通道SP0503BAHT）。
4. 封装兼容性：高密度PCB设计优先选择0201或DFN封装。
