candb++安装及创建DBC文件

1.安装CANdb++ editor

Vector公司的CANdb++ editor下载地址：

Download | Vector

2.软件安装之后，若打不开时将Cdbstat.dll文件复制到一下路径中。

C:\Windows\SysWOW64

https://download.csdn.net/download/m0_61344914/87663284

3.创建过程(创建一个简单解析CAN协议DBC)

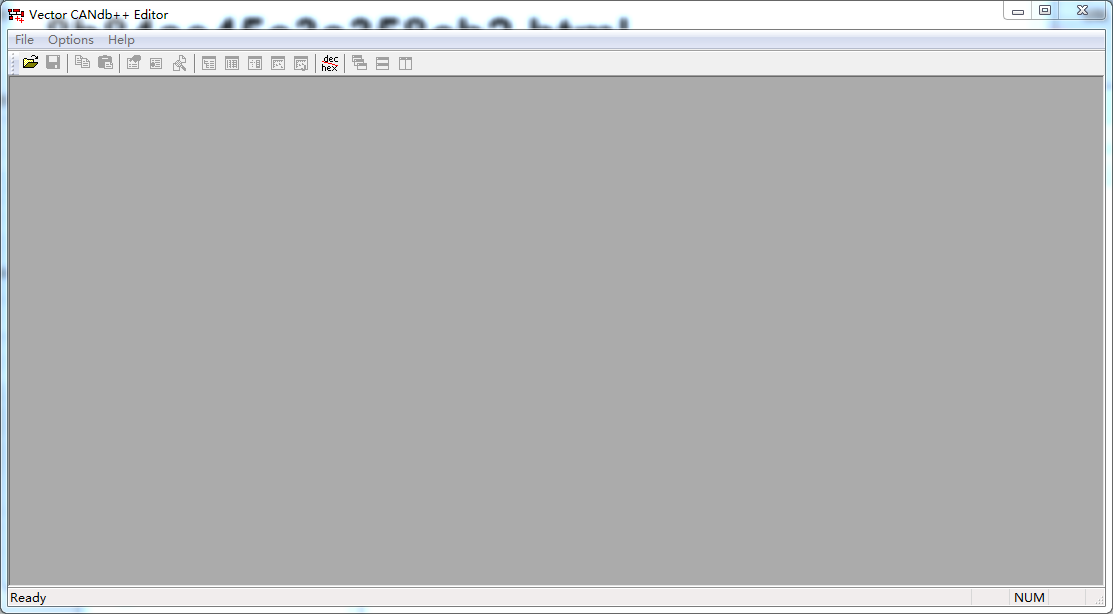

3.1打开CANdb++ Editor 软件界面如下所示。

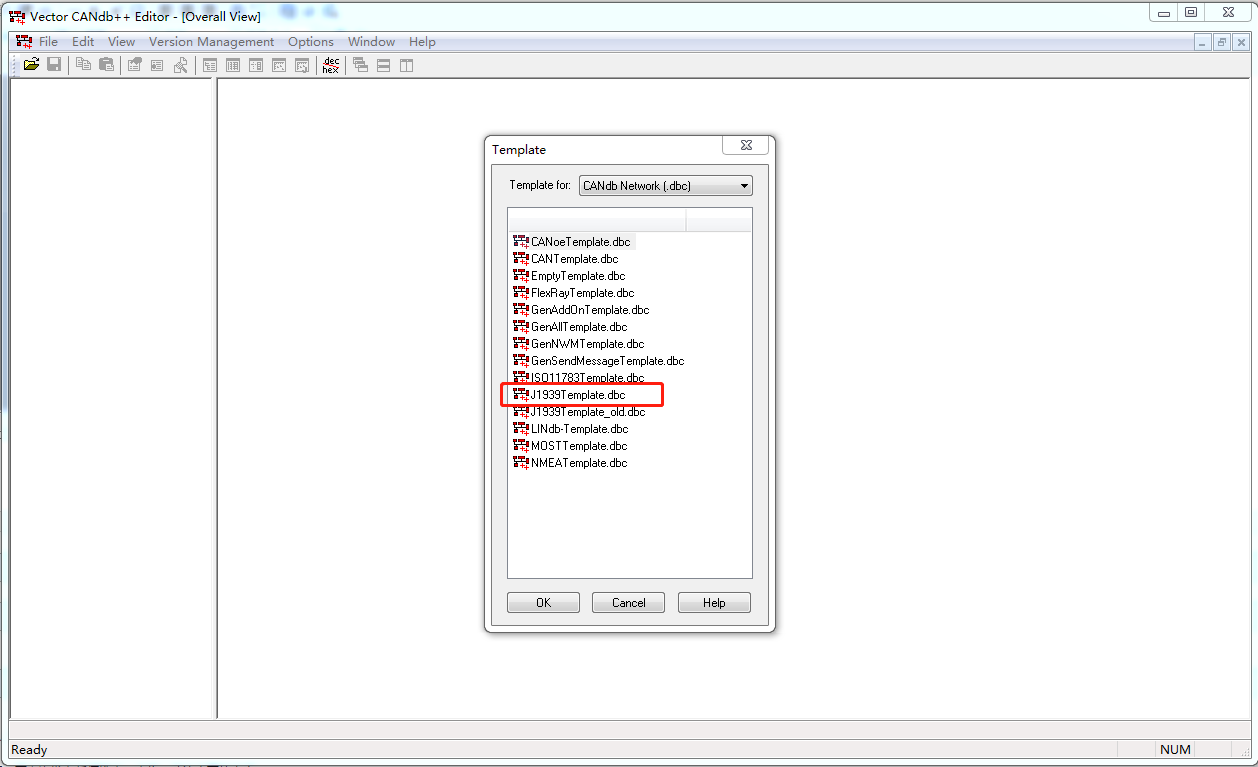

3.2点击File  -> Create database ->选择J1939Template.dbc  -> OK -> 输入文件名称，保存文件。

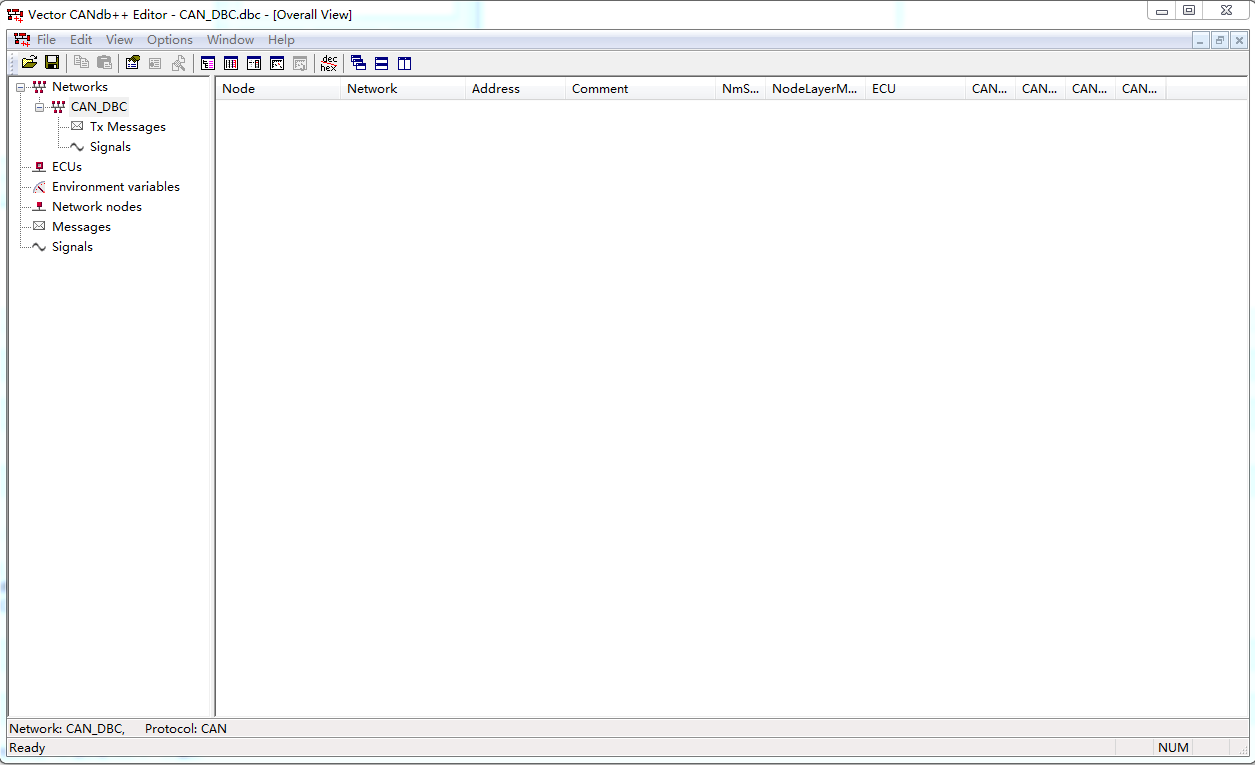

3.3创建好模板后显示如下图所示

重点关注两个点即可，Messages,Signals,这两个点即可入门了解DBC文件，若要深入探索DBC文件就需要了解全部Networks组件。

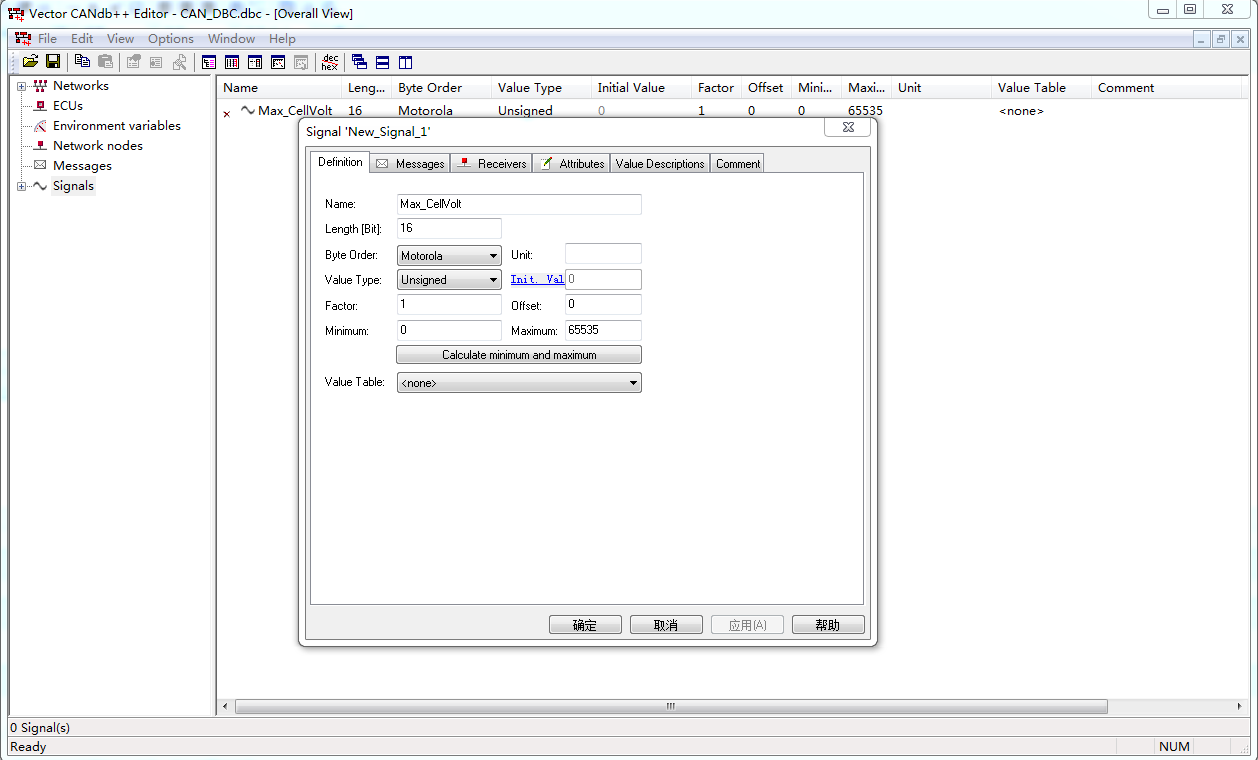

3.4创建Signals,右键Signals 选择NEW 创建信号，如下图所示。

解析一下下图中创建Signals:

创建一个名字（Name）:Max_CellVolt

字节长度（Lenght）：16bit

字节顺序（Byte Order）：Motorola    (字节顺序有两种模式：一种为Intel,另外一种为Motorola;区别为Intel 高字节(8bit)在后，低字节(8bit)在前；Motorola高字节(8bit)在前，低字节(8bit)在后。

例如：5330 数值用十六进制表示时，若用Motorola格式：14 D2;若用Intel格式：D2 14)

数值类型（Value Type）:Unsigned 无符号  （数值类型有4种格式：Signed ,Unsigned,IEEE Float ,IEEE Double）

Unti,Factor,Int.val,Offset,Value Table这几项可以先不用管。

最小值与最大值可以点击 Calculate minimum and maximum 自行生成（这里的最大最小值是根据你选的字节长度和数值类型决定的）。



3.5什么是Signals?

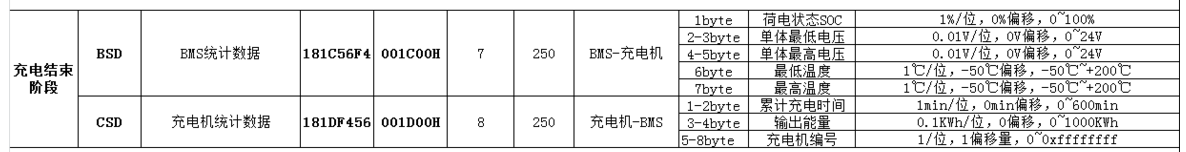

Signals是一帧CAN报文中的数据代表的含义，例如下图一中国标充电协议中BSD这帧报文（帧ID：0x181C56F4），这帧报文共7个字节，分别用来表示荷电状态SOC,单体最低电压，单体最高电压，最低温度，

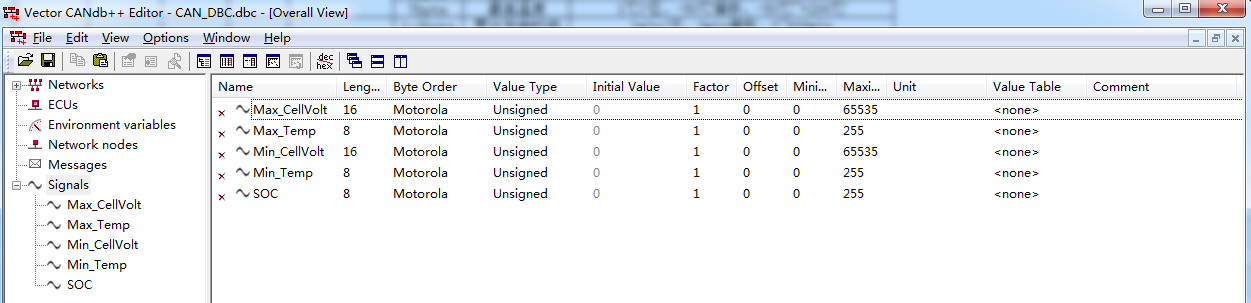

最高温度等5个信号；Signals就是指这5个信号。所以要解析这帧报文我们需要创建5个Signals,如下图二所示，创建对应字节长度的信号。

图一

图二

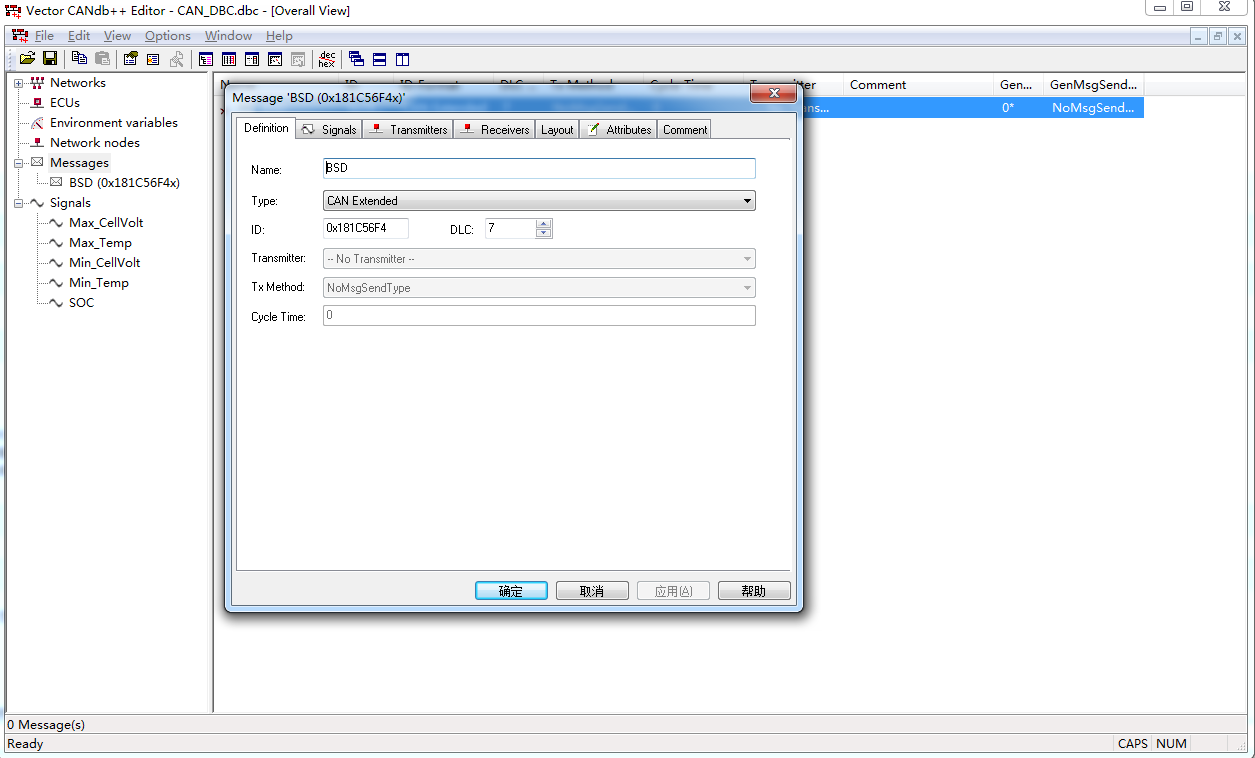

3.6创建Messages ，右键Messages,选择NEW，创建信息。如下图所示。

输入名字：BSD

类型为：扩展帧（CAN Extended）CAN报文帧类型分为两种：CAN Standard(标准帧)，CAN Extended(扩展帧)，主要区别为帧ID的范围。

ID:0x181C56F4

DLC:7 表示该帧报文字节数为7个字节（一帧报文最大字节数为8个）

 3.7 创建好Messages后，需向Messages中添加

Signals?

Signals是一帧CAN报文中的数据代表的含义，例如下图一中国标充电协议中BSD这帧报文（帧ID：0x181C56F4），这帧报文共7个字节，分别用来表示荷电状态SOC,单体最低电压，单体最高电压，最低温度，

最高温度等5个信号；Signals就是指这5个信号。所以要解析这帧报文我们需要创建5个Signals,如下图二所示，创建对应字节长度的信号。

图一

图二

3.6创建Messages ，右键Messages,选择NEW，创建信息。如下图所示。

输入名字：BSD

类型为：扩展帧（CAN Extended）CAN报文帧类型分为两种：CAN Standard(标准帧)，CAN Extended(扩展帧)，主要区别为帧ID的范围。

ID:0x181C56F4

DLC:7 表示该帧报文字节数为7个字节（一帧报文最大字节数为8个）

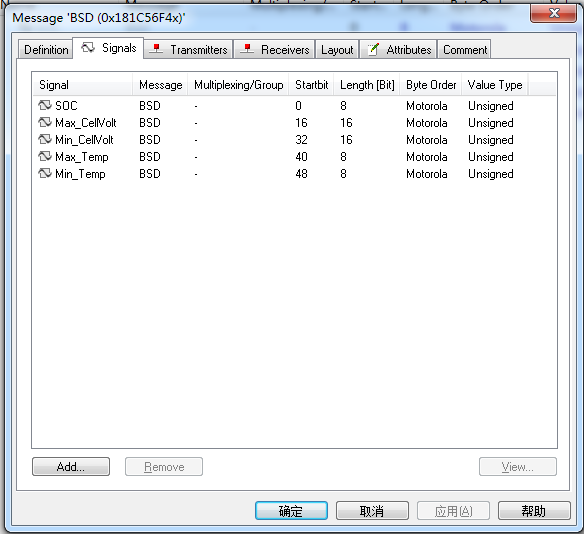

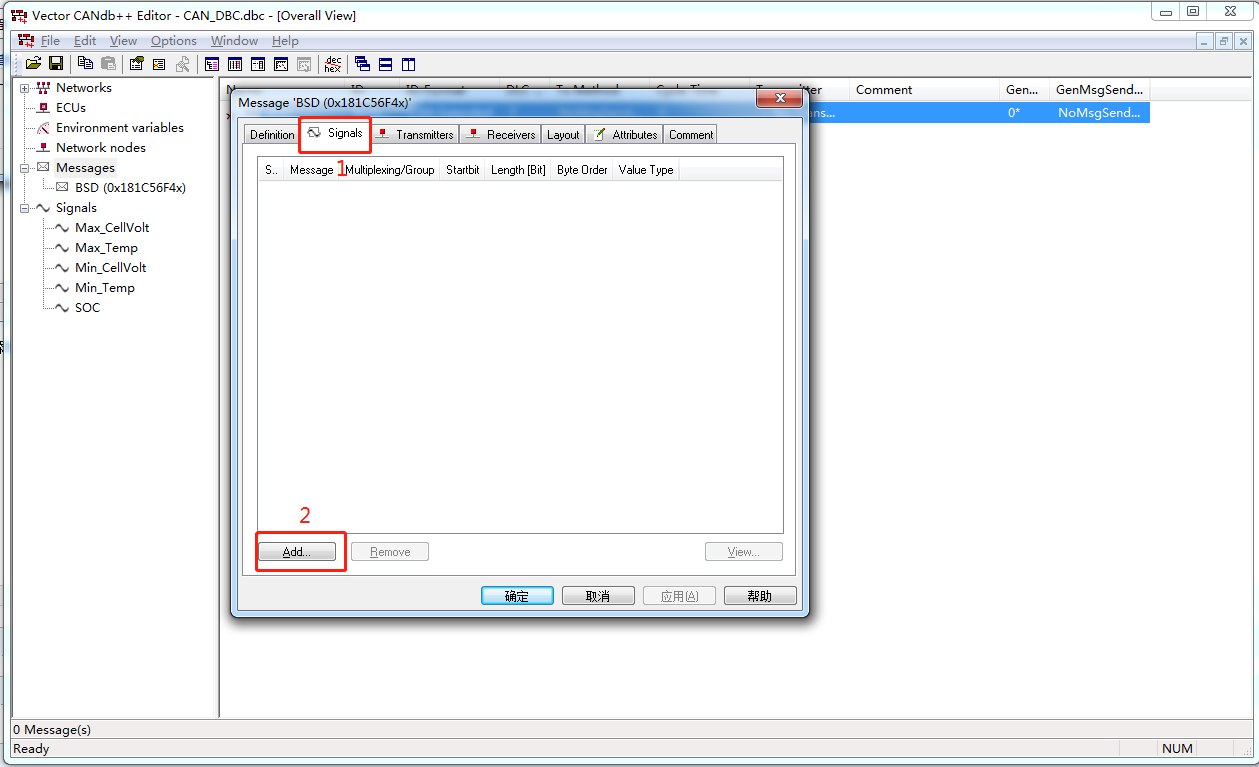

 3.7 创建好Messages后，需向Messages中添加Signals;在Messages "BSD"中选择Signals,然后点击Add.

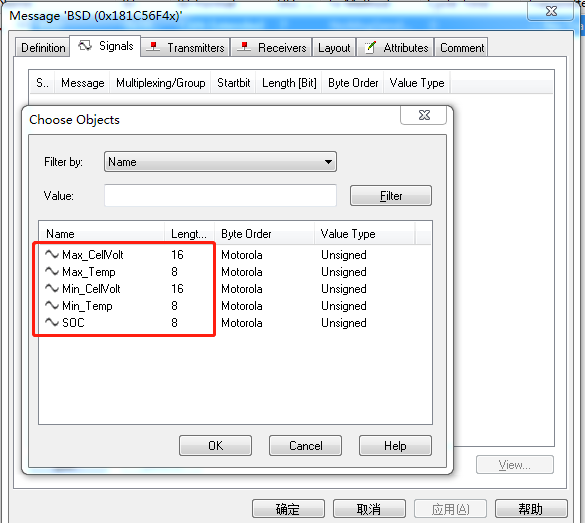

 3.8点击创建好的5个Signals，逐一添加，或者全选同时添加。

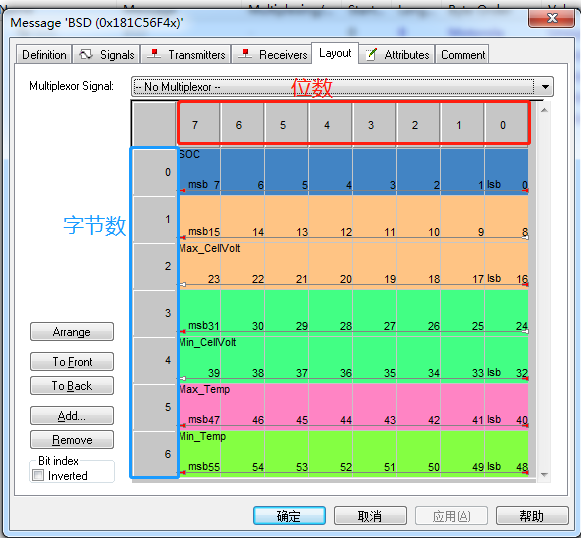

3.9添加好信号后，查看Layout选项中信号对应的字节位置是否与协议一样，此帧协议为国标充电协议中BSD这帧报文（帧ID：0x181C56F4），上面有图提示到，可查看上图。



4.0该帧报文共7个字节（0-6），第1字节：SOC;第2-3字节：Max_CellVolt;第4-5字节：Min_CellVolt;第6字节：Max_Temp;第7字节：Min_Temp;

与上面提示的国标充电协议BSD报文表示信号一致。

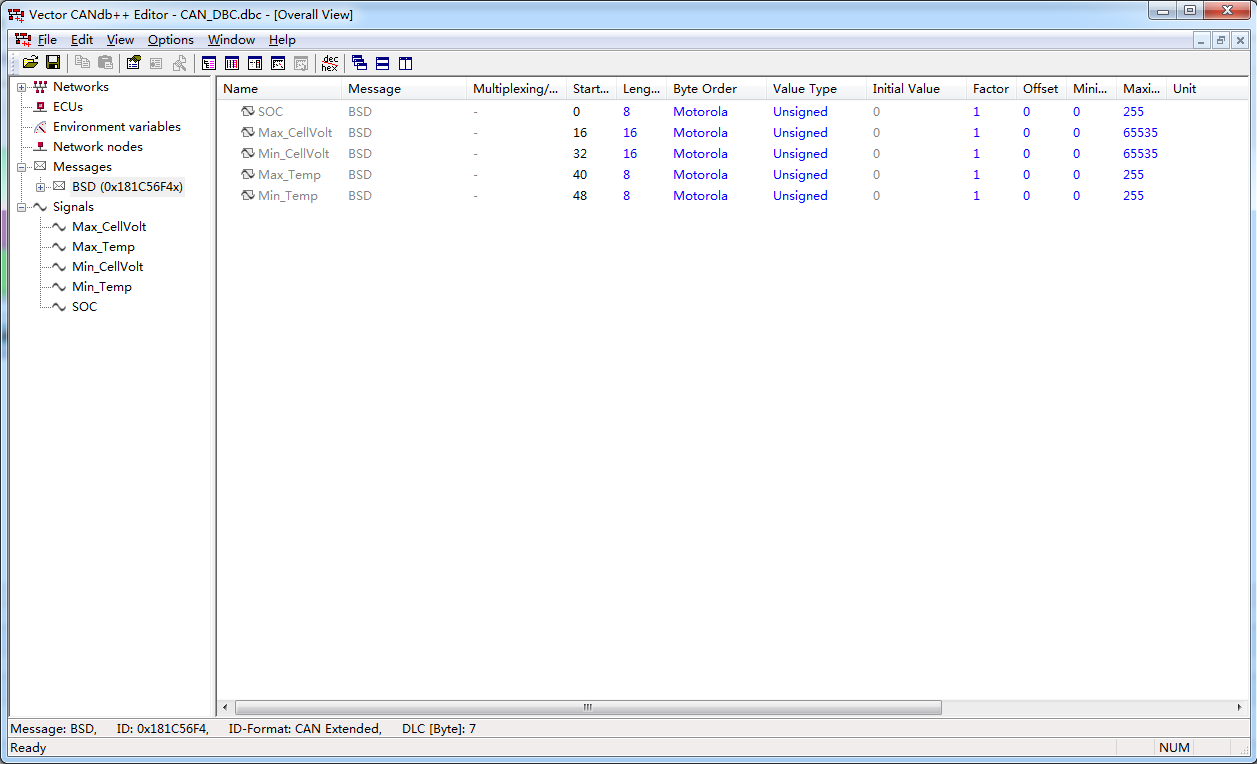

4.1保存文件，最后效果如下图所示。

4.2测试

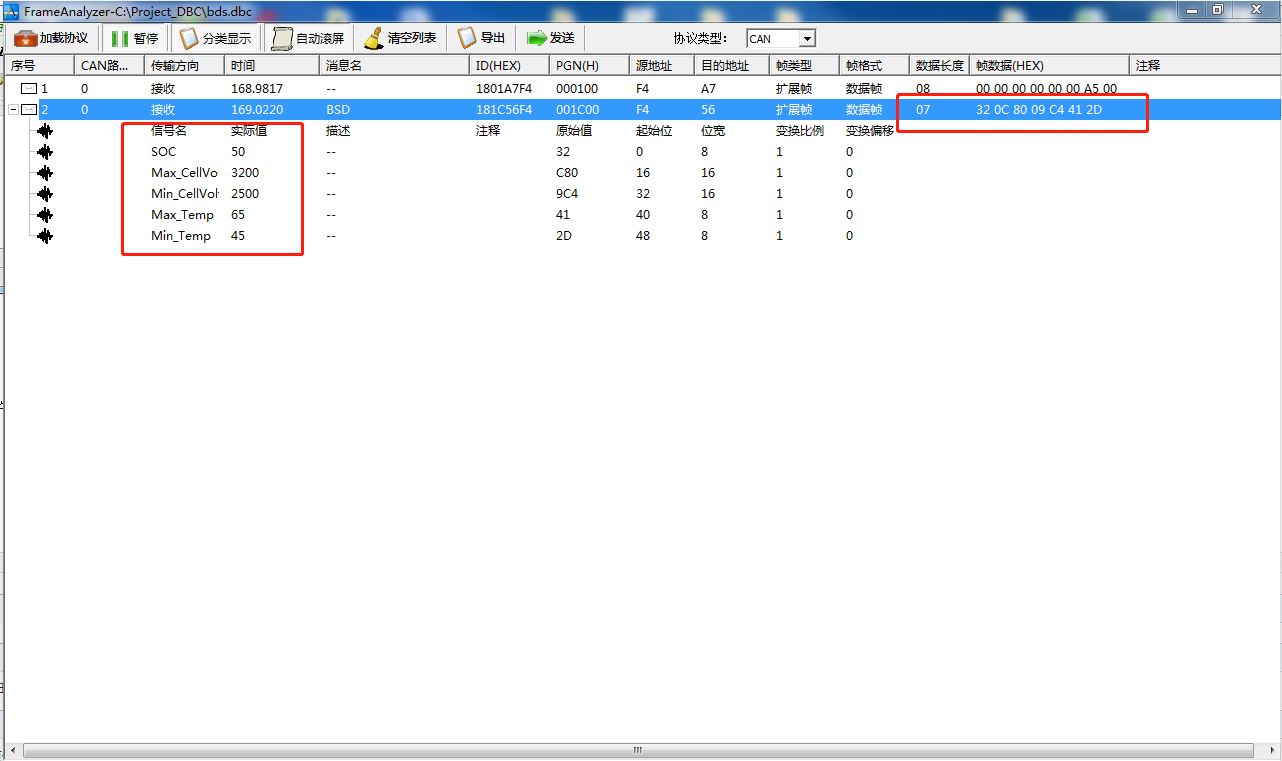

使用CANPro软件，导入DBC文件，接收CAN报文，分析如下。
