手工配置的VLAN称为静态VLAN，通过GVRP协议创建的VLAN称为动态VLAN。

GVRP有三种注册模式，不同的模式对静态VLAN和动态VLAN的处理方式也不同。

GVRP的三种注册模式分别定义如下：
        Normal模式：允许动态VLAN在端口上进行注册，同时会发送静态VLAN和动态VLAN的声明消息。
        Fixed模式：不允许动态VLAN在端口上注册，只发送静态VLAN的声明消息。
        Forbidden模式：不允许动态VLAN在端口上进行注册，同时删除端口上除VLAN1外的所有VLAN，只发送VLAN1的声明消息。

LSW11配置

<Huawei>sy
[Huawei]undo in en
[Huawei]vlan 10

[Huawei]gvrp         //开启GVRP服务
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type trunk
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all

[Huawei-GigabitEthernet0/0/1]gvrp        //trunk模式下才允许开启GVRP
[Huawei-GigabitEthernet0/0/1]int g0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type access
[Huawei-GigabitEthernet0/0/2]port default vlan 10
[Huawei-GigabitEthernet0/0/2]q

LSW12配置

<Huawei>sy
[Huawei]undo in en
[Huawei]gvrp
[Huawei]vlan 20
[Huawei-vlan20]int g0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type trunk
[Huawei-GigabitEthernet0/0/2]port trunk allow-pass vlan all

[Huawei-GigabitEthernet0/0/2]gvrp
[Huawei-GigabitEthernet0/0/2]int g0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type trunk
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[Huawei-GigabitEthernet0/0/1]gvrp
[Huawei-GigabitEthernet0/0/1]int g0/0/3
[Huawei-GigabitEthernet0/0/3]port link-type access
[Huawei-GigabitEthernet0/0/3]port default vlan 20

LSW13配置

<Huawei>sy
[Huawei]undo in en
[Huawei]gvrp
[Huawei]vlan 10
[Huawei-vlan30]int g0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type trunk
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[Huawei-GigabitEthernet0/0/1]gvrp
[Huawei-GigabitEthernet0/0/1]int g0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type access
[Huawei-GigabitEthernet0/0/2]port default vlan 10

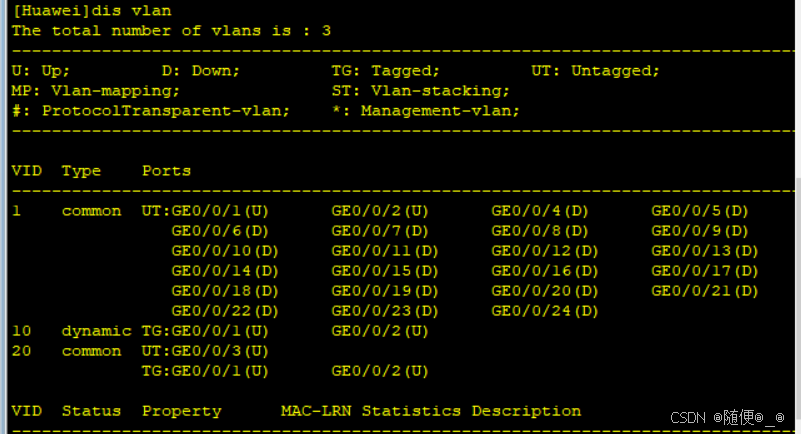

LSW12自动学习LSW11和LSW13的vlan，支持两者之间的通信
