set_ccopt_property基本用法备忘录（下）

我正在「拾陆楼」和朋友们讨论有趣的话题，你⼀起来吧？

拾陆楼知识星球入口

往期文章链接:

innovus: set_ccopt_property基本用法备忘录（上）

innovus：set_ccopt_property基本用法备忘录（中）

estimate route

estimated route，也被称作Guided，为了快速迭代调整clock setting，使用estimate route代替NanoRoute。

innovus> set_ccopt_property use_estimated_routes_during_final_implementation true

innovus> ccopt_design

基于真实route的方式也只需要把该property设置成false，在route clock nets即可，无需重新ccopt_design。

innovus> set_ccopt_property use_estimated_routes_final_implementation false

# 启动CTS真实绕线，这个命令会找到所有的Clock nets进行绕线

innovus> route_ccopt_clock_tree_nets

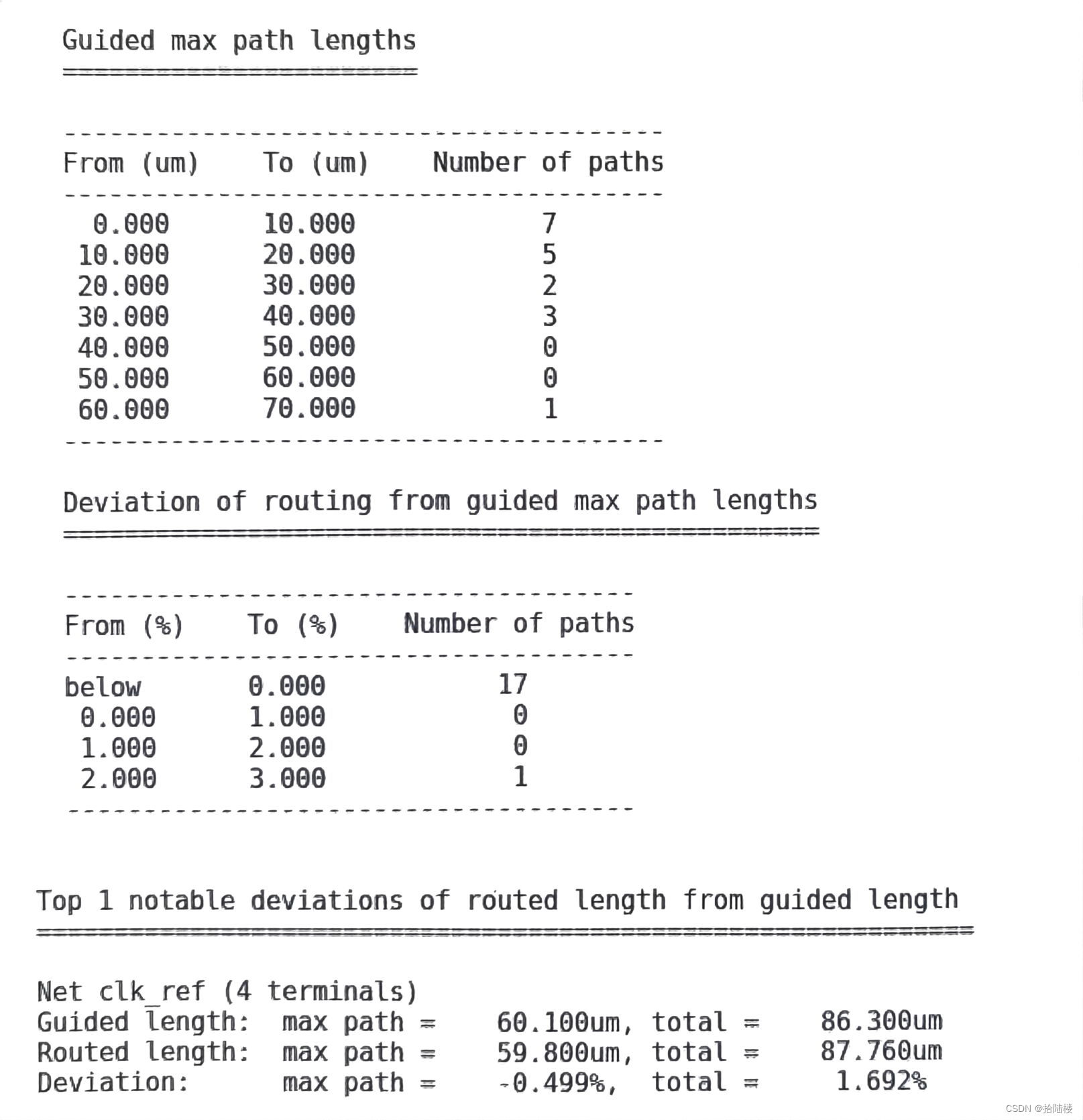

如果log中显示net length在Guide和route后有比较大差别，需要注意一下，尤其是超过100%的net。

 clone icg

工具可以在cts阶段clone icg以解决icg fanout问题，较之插buffer解决high fanout此法还不会增加级数，增加clock tree delay。开启方法如下:

# 使用clone icg来修复DRV

> set_ccopt_property clone_clock_gates true

# 使用clone icg来缩短delay

> set_ccopt_property clustering_clone_cells_to_reduce_balancing_conflicts true

 add driver cell

clock root如果是一个instance pin，那这个instance的驱动我们是可以知道的，如果这个clock root是个port，模块设计时外部的具体情况我们是不得而知的，所以在root附近插一个buffer更保险一些，好处是common path比clock root直接推多个fanout更长些。方法如下:

# 在clock root附近插一个buffer

> set_ccopt_property add_driver_cell {BUF_X2B}

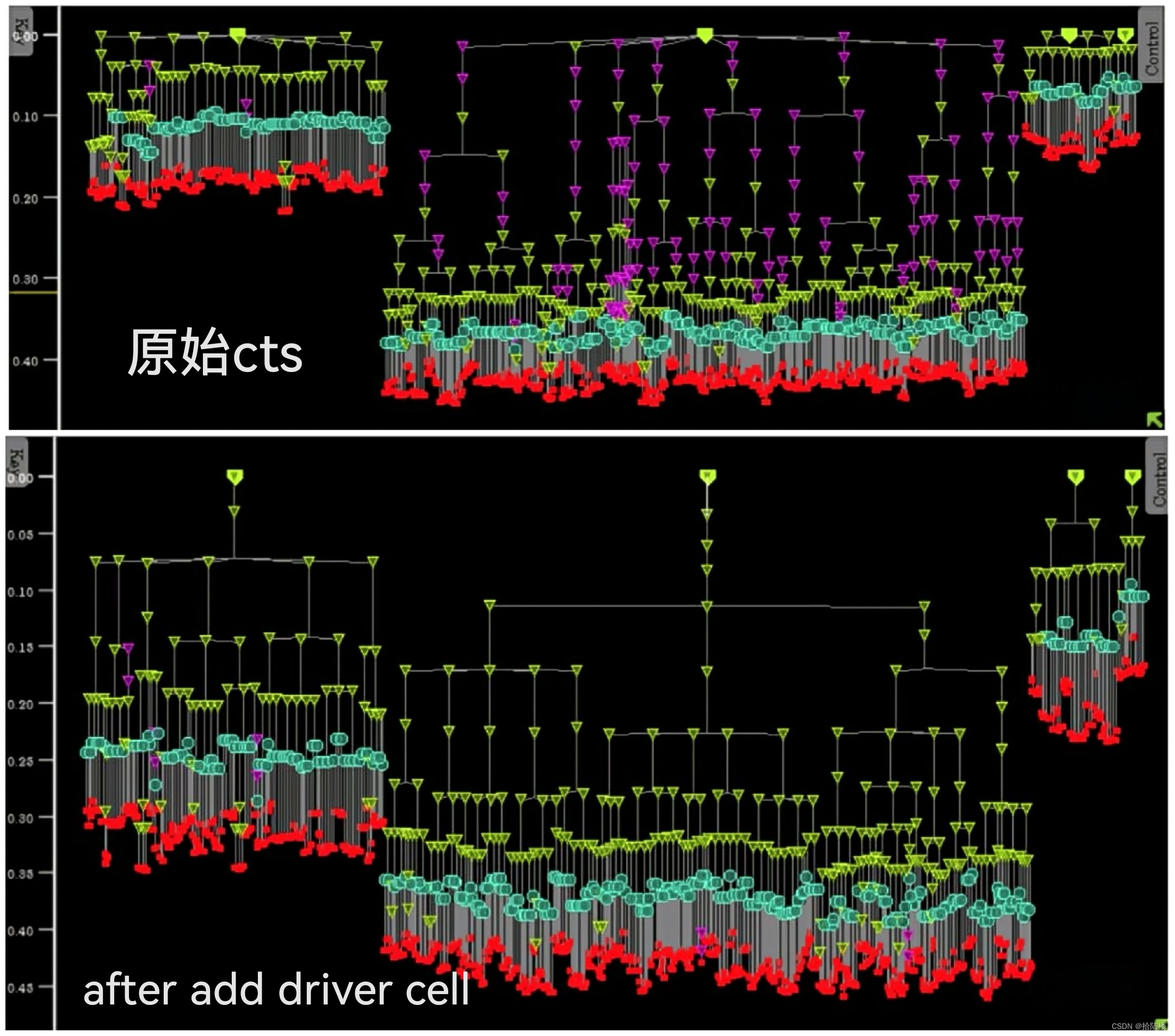

效果如下图:

 post_conditioning

我们可以把ccopt_design分成四个阶段，分别是cluster阶段，virtual balance阶段，以及full balance阶段和clock routing阶段。四个阶段的分步设置方式如下文章:

innovus：ccopt_design的四个阶段

最后做clock routing阶段，需要设置set_ccopt_property post_conditioning false，这个property的目的是直接进行clock route
