1.受控电源

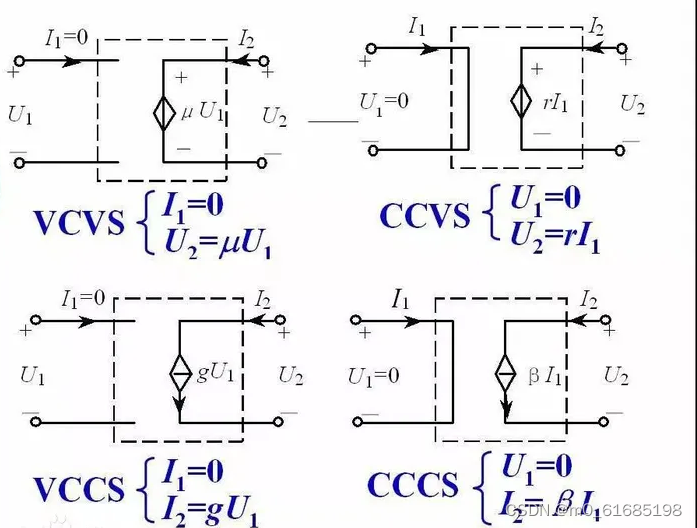

受控电源是在电路理论中的一种理想电路元件,它的电压或电流不是固定的,而是由电路中的其他电压或电流来决定。具体来说,受控电源有以下四种类型:
-
电压控制电压源(VCVS):该电源的输出电压是输入电压(控制量)的函数。例如,如果输入电压变化,输出电压将按一定比例或函数关系相应改变。
-
电压控制电流源(VCCS):这种电源的输出电流取决于控制量,即某个特定点的电压。当控制电压变化时,电流源的输出电流也会随之变化,变化规律由器件参数所决定。
-
电流控制电压源(CCVS):在这种情况下,输出电压依赖于输入电流(控制量)。当控制电流变化时,输出电压也随之变化。
-
电流控制电流源(CCCS):这种电源的输出电流是另一个电流的函数,即输出电流的大小随输入电流的变化而变化。
式中,μ称为转移电压比,或电压放大系数
r称为转移电阻,单位为Ω
g称为转移电导,单位为S
β称为转移电流比
受控电源在模拟电路分析和设计中非常有用,可以用来模拟诸如晶体管放大器、运算放大器和其他复杂电路元件中电压和电流之间的相互影响关系。在计算电路问题时,受控电源虽然行为上类似独立电源,但其数值需根据控制变量的具体数值来确定。
