法兰安装技术要求

法兰密封面应正确对中(轴向和径向)，法兰密封面的平行度和对中的允差应符合下列要求，如图 1所示：

a) 法兰接头中心线错口<1.5 mm；

b) 法兰接头密封面的不平行度≤0.8 mm；

c) 法兰螺栓孔应对准，孔与孔之间的偏移不大于 3 mm。

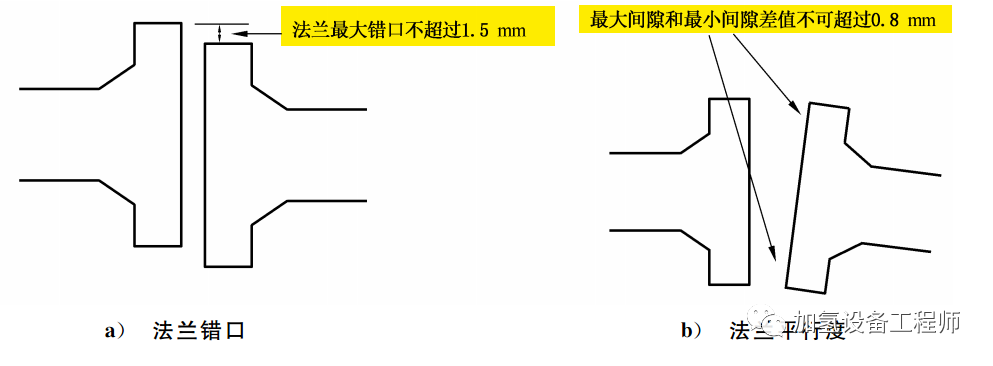

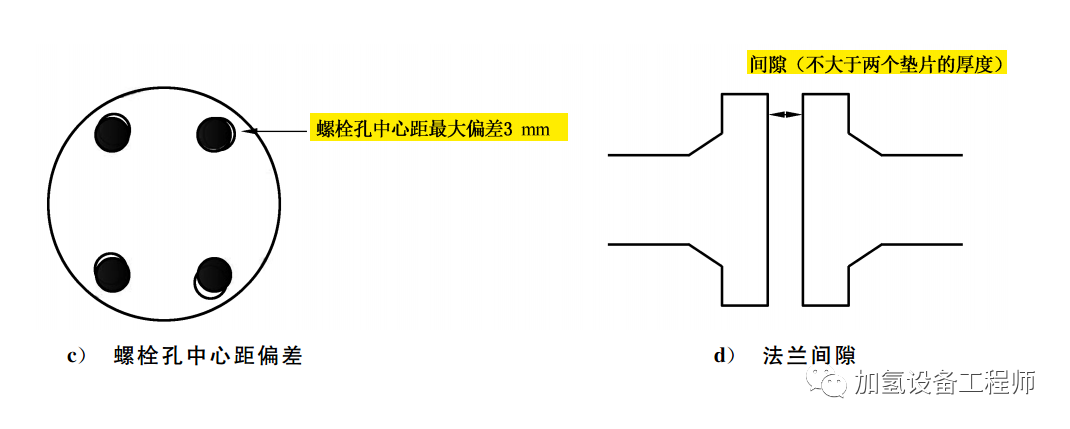

图1 法兰安装对中偏差示意图

上紧螺栓前，法兰密封面的间隙应不大于垫片厚度的 2 倍，不得借助外加辅助工具将其就位也不得用强紧螺栓的方法来调整法兰的间距或消除法兰接头的偏转。管道最终封闭口的法兰接头组对或对中介许间隙应符合 GB/T 20801.4 的规定。

管道与动设备连接时(如泵等回转设备的进出口)，法兰接头的安装允许偏差按 GB/T 20801.4的规定，且不得附加安装载荷。

螺栓应垂直于法兰自由穿过螺栓孔，螺母平整贴合法兰背面。可能影响法兰对中的管子或其他连接件等已正确支撑。

法兰接头的超标安装偏差应在垫片装入前进行修正。

法兰接头装配时，垫片的尺寸应与法兰的尺寸相一致。１对法兰密封面间只允许使用１个垫片。垫片安装应保持与法兰同轴，防止垫片阻挡介质流道。

安装垫片过程中应采用适当的方法进行定位。不得使用胶带固定垫片，不得使用润滑脂(除非垫片制造方有特殊要求)。

将法兰闭合，确保垫片不被压坏。

除安装程序文件另有规定外，采用扭矩扳手上紧螺栓时，应使用认可的润滑剂均匀地涂敷在螺栓工作表面以及螺母或垫圈的承载表面，避免润滑剂沾染在垫片和法兰密封面上。

带涂层新螺栓不需使用防咬合润滑剂。但在第二次使用时，应涂上防咬合润滑剂。

将螺栓和螺母装配在法兰的每个螺栓孔上，手工将螺母适当拧紧或旋转到标记位置，每个螺栓端部伸出螺母的螺纹个数相等。

法兰接头装配应使用同一规格螺栓，安装方向应一致。螺栓应对称紧固。螺栓紧固后应与法兰紧贴，不得有楔缝。需加垫圈时，每个螺栓不应超过１个。所有螺母应全部拧入螺栓。任何情况下，母上未完全啮合的螺纹应不大于１个螺距。采用螺栓拉伸装置时，应校核螺栓长度。

法兰接头装配时，如两个法兰的压力等级或力学性能有较大差别，应考虑压力等级较低或抗拉强度较低时法兰的承受能力。宜将螺栓拧紧至预定的扭矩。
