Cisco Packet Tracer 三层交换机与两层交换机的配置

使用两台双层交换机（2950）连接一台三层交换机（3560）并连接四台主机

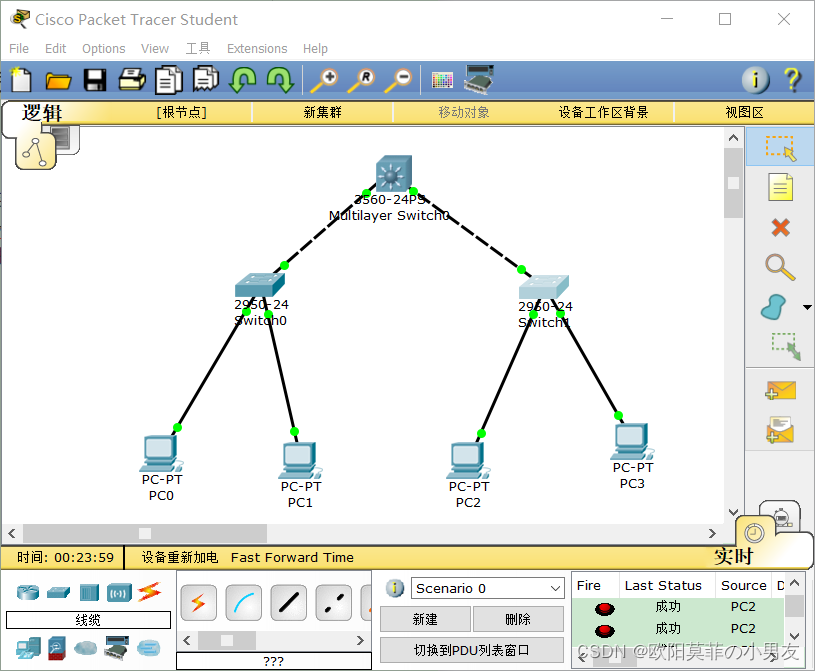

1.拓扑网络如下：

Pc0连接Sw0 fa0/1

Pc1连接Sw0 fa0/2

Pc2连接Sw1 fa0/1

Pc3连接Sw1 fa0/2

Sw0 fa0/24连接NSw fa0/1

Sw1 fa0/24连接NSw fa0/2

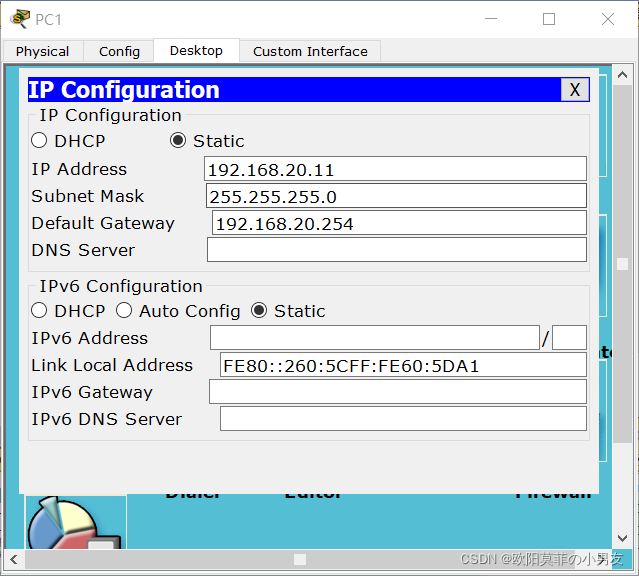

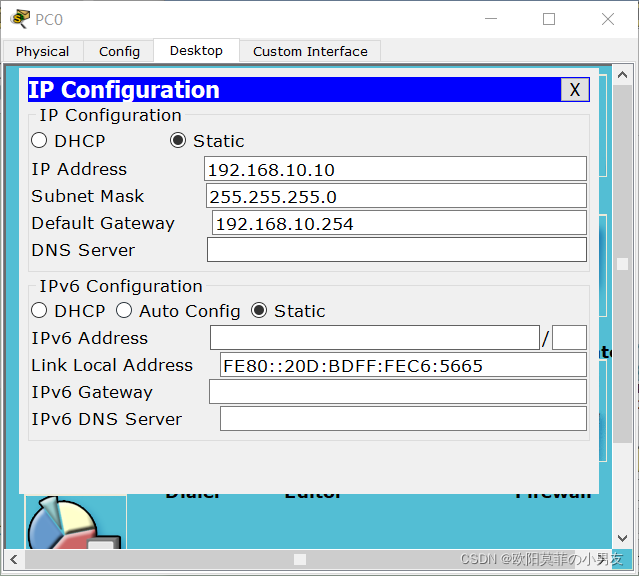

2.之后配置一下四台pc的ip地址以及掩码和网卡：







    注意：ip地址尾号随意，但是前两位要和网关相对应

 3.接下来配置两台双层交换机：

     打开CLI命令界面

        enable进入特权模式（tab键可自动补全命令）

        configure terminal 进入全局配置模式

        进入vlan配置 vlan10

        配置对应接口fa0/1

        switchport access vlan 10

        同理vlan20和fa0/2对应

        最后将与三层交换机相连的fa0/24设置为trunk模式（目的是为了让vlan自由通过）

        switch mode trunk

        最后end退回特权模式进行write保存（保存很重要，不然再次打开配置就全没了！！！）

   第二台交换机与第一台配置相同

4.最后配置三层交换机：

        enable然后conf t进入配置模式

        建立vlan10线路，ip address配置ip地址（与pc0网关相同）

        然后打开线路no shutdown

        同理建立并配置vlan20

        最后，也是最重要的一步，exit退回配置模式打开路由

        ip routing 然后开启vlan10和vlan20，可以看到开启成功的提示

        最后end退出 wr保存。





 5.配置完以上步骤后，四台主机应该可以互相连通了，我们来试一试：

      打开pc0的命令界面分别ping其他三台主机，可以看到全部可以ping通。



用右侧的模拟传输再试一下











可以看到四台主机之前是全部连通的。

6.最后我们查看一下配置表和路由表等信息：

        特权模式下show run查看配置信息





        show ip route查看路由表



         show mac address-table查看物理地址

        show arp查看arp协议信息

         到这里就结束了，第一次发博客，有什么写的不好的地方希望大家多多批评和指正，我会努力改进的！
