Cisco Packet Tracer中配置三层交换机

三层交换机介绍：

三层交换机就是具有部分路由器功能的交换机，三层交换机的最重要目的是加快大型局域网内部的数据交换，所具有的路由功能也是为这目的服务的，能够做到一次路由，多次转发。对于数据包转发等规律性的过程由硬件高速实现，而像路由信息更新、路由表维护、路由计算、路由确定等功能，由软件实现。三层交换技术就是二层交换技术+三层转发技术。传统交换技术是在OSI网络标准模型第二层——数据链路层进行操作的，而三层交换技术是在网络模型中的第三层实现了数据包的高速转发，既可实现网络路由功能，又可根据不同网络状况做到最优网络性能。



操作：

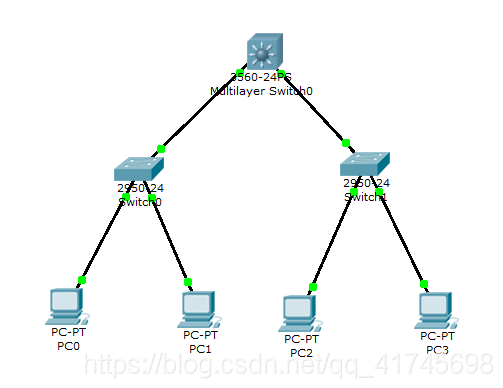

添加一台三层交换机，两台二层交换机和四台主机

PC0划分在VLAN10中，与Switch0的fa0/1接口连接，IP为192.168.10.1，网关为192.168.10.254

PC1划分在VLAN20中，与Switch0的fa0/11接口连接，IP为192.168.20.1，网关为192.168.20.254

PC2划分在VLAN10中，与Switch0的fa0/1接口连接，IP为192.168.10.2，网关为192.168.10.254

PC1划分在VLAN20中，与Switch0的fa0/11接口连接，IP为192.168.20.2，网关为192.168.20.254

二层交换机的fa0/24接口与三层交换机fa0/1接口连接

二层交换机的fa0/24接口与三层交换机fa0/2接口连接

分配IP

PC0

PC1

PC2

PC3

配置Switch0

Switch>enable

Switch#configure terminal

Switch(config)#hostname SA

SA(config)#vlan 10

SA(config-vlan)#vlan 20

SA(config-vlan)#exit

SA(config)#interface fa0/1

SA(config-if)#switchport access vlan 10

SA(config-if)#inte
