ACL应用及其配置 （访问控制列表

什么是ACL？

ACL（Access List）又称访问控制列表

1. 作用

• 用来对数据包做访问控制（丢弃或放行）。
• 结合其他协议，用来匹配范围。

2.原理

当数据包从接口经过时，由于接口启用了ACL，此时路由器会对报文进行检查，然后做出相应的处理。

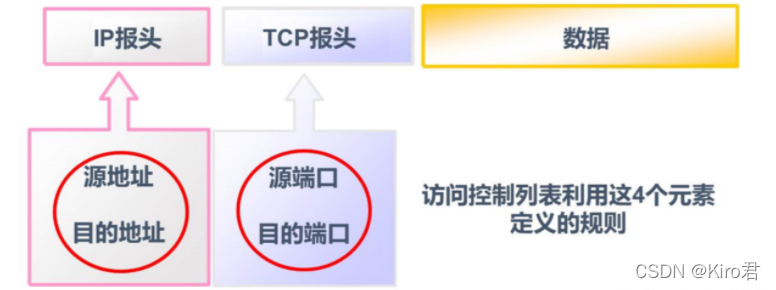

访问控制列表ACL（access control list）使用包过滤技术，在路由器上读取第三层（网络层）和第四层（传输层）包头中的信息，如源地址，目的地址，源端口，目的端口等，根据预先定义好的规则，对包进行过滤，从而达到访问控制的目的。
ACL通过在路由器接口处控制是转发还是丢弃数据包来过滤通信流量。路由器根据ACL中指定的条件来检测通过路由器的数据包，从而决定是转发还是丢弃该数据包。

3.ACL工作原理

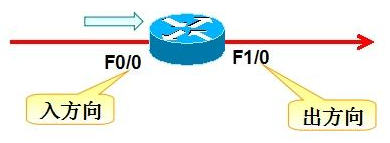

ACL是一组规则的集合，它应用在路由器的某个接口上。对路由器而言，ACL有两个方向：

入口
入口指的是已经到达路由器接口的数据包，即将被路由器处理。
出口
出口指的是已经经过路由器处理，正准备离开路由器的数据包。

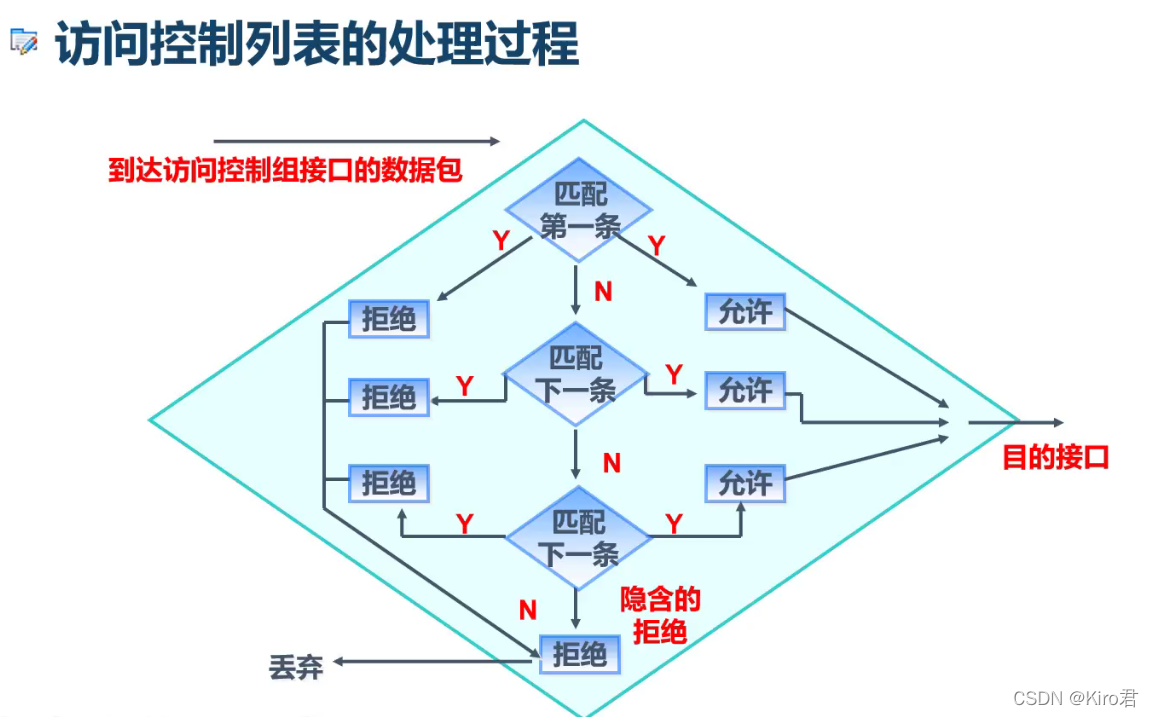

ACL对数据包处理过程

4.ACL种类

基本ACL（2000~2999）： 只能匹配IP地址
高级ACL（3000~3999）： 可以匹配源IP，目标IP，源端口，目标端口等三层和等四层的字段和协议
二层ACL（4000~4999）： 根据数据包的源MAC地址，目标MAC地址，802.1q优先级，二层协议类型等二层信息定制规则。

5.ACL应用规则

基本ACL： 尽量用在靠近目的的点
高级ACL： 尽量用在靠近源的地方（可以保护带宽和其他资源）

1.一个接口的同一个方向，只能调用一个ACL.
2.一个ACL里有多个rule规则，按照规则ID从小到大排序，从上往下依次执行。
3.数据包一旦被某个rule匹配，就不再往下匹配。
4.用来做数据包访问控制时，默认隐含放过所有。（华为设备）

二、ASL配置命令

[Huawei] acl number 2000   ###创建acl 2000
[Huawei-acl-basic-2000]rule 5 deny source 192.168.1.1 0
#拒绝源地址为192.168.1.1的流量，0代表仅此一台，5是这条规则的序号(可不加)[Huawei] interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]ip address 192. 168.2.254 24
[Huawei -GigabitEthernet0/0/1]traffic-filter outbound acl 2000
###接口出方向调用acl 2000，outbound代表出方向，inbound代表进入方向[Huawei-GigabitEthernet0/0/1]undo sh

[Huawei]acl number 2001   ###进入acl 2001列表
[Huawei-acl-basic-2001]rule permit source 192.168.1.0 0.0.0.255
###permit代表允许，source代表来源，掩码部分为反掩码
[Huawei-acl-basic-2001]rule deny source any或者rule deny
###拒绝所有访问，any代表所有0.0.0.0 255.255.255.255
[Huawei] interface GigabitEthernet 0/0/1  ###进入出口接口
[Huawei-GigabitEthernet0/0/1]ip address 192.168.2.254 24
[Huawei -Gigabi tEthernet0/0/1]traffic-filter outbound acl 2001

[Huawei]aclnumber 3000   ###拒绝tcp为高级控制,所以3000起
[Huawei-acl-adv-3000]rule deny icmp source 192.168.1.0 0.0.0.255 destination 192.168.3.1 0   ###拒绝Ping
[Huawei-acl-adv-3000]rule permit tcp source 192.168.1.3 0 destination 192.168.3.1 0 destination-port eq 80
###destination代表目的地地址，destination- port代表目的端口号，80可用www代替
###配置即停止，不会再往下执行
[Huawei-acl-adv-3000] rule deny tcp source any destination 192.168.3.1 0 destination-port eq 80

[Huawei-acl-adv-3000]rule deny tcp source 192.168.10.0 0.0.0.255 destination 12.0.0.2 destination-port eq 21
###拒绝源地址192.168.10.0网段访问FTP服务器12.0.0.2
[Huawei-acl-adv-3000]dis this   ###查看当前ACL配置是否配置成功

[Huawei]interface g0/0/0
[Huawei -GigabitEthernet0/0/1]ip address 192.168.2.254 24
[Huawei-GigabitEthernet0/0/0]traffic- filter inbound acl 3000   ###在接口入方向应用acl

[Huawei-GigabitEthernet0/0/1]undo traffic- filter inbound   ###在接口上取消acl的应用

[Huawei] display acl 3000   ###显示acl配置

[Huawei]acl number 3000
[Huawei-acl-adv-3000]dis this   ###查看规则序号
[Huawei-acl-adv-3000]undo rule 5  ###删除一条acl语句

[Huawei]undo acl number 3000  ###删除整个ACL

三、ASL配置实例

配置接口

<R1>sys
Enter system view, return user view with Ctrl+Z.
[R1]un in en
Info: Information center is disabled.
[R1]int g0/0/0   ##进入接口模式
[R1-GigabitEthernet0/0/0]ip add 192.168.1.254 24
[R1-GigabitEthernet0/0/0]un sh   ##开启端口
Info: Interface GigabitEthernet0/0/0 is not shutdown.
[R1-GigabitEthernet0/0/0]int g0/0/1
[R1-GigabitEthernet0/0/1]ip add 192.168.3.254 24
[R1-GigabitEthernet0/0/1]un sh
Info: Interface GigabitEthernet0/0/1 is not shutdown.
[R1-GigabitEthernet0/0/1]int g0/0/2
[R1-GigabitEthernet0/0/2]ip add 192.168.2.254 24
[R1-GigabitEthernet0/0/2]un sh
Info: Interface GigabitEthernet0/0/2 is not shutdown.

仅允许PC1访问192.168.2.0/24

[R1]acl 2000     ##创建ACL2000
[R1-acl-basic-2000]rule permit source 192.168.1.1 0    ##允许源地址为192.168.1.1的流量
[R1-acl-basic-2000]rule deny source any   ##拒绝所有访问
[R1-acl-basic-2000]q
[R1]int g0/0/2    ##进入出口接口
[R1-GigabitEthernet0/0/2]traffic-filter outbound acl 2000  ##接口出方向调用ACL 2000

仅允许cilent1访问web服务器的www服务

[R1]acl 3000   ##进入ACL 3000 列表
[R1-acl-adv-3000]rule permit tcp source 192.168.1.3 0 destination 192.168.3.3 0
destination eq 80      ##允许ping

禁止192.168.1.0/24网络ping Web服务器

[R1]acl 3000     ##拒绝TCP为高级控制 所以3000起
[R1-acl-adv-3000]rule deny icmp source 192.168.1.0 0.0.0.255 destination 192.168
.3.3 0           ##拒绝ping
[R1-acl-adv-3000]int g0/0/0
[R1-GigabitEthernet0/0/0]traffic-filter inbound acl 3000
