计算机网络第一次实验——抓包

一．实验目的：

理解tcp/ip的四层模型

理解帧格式ip格式

了解网络传输过程

二．实验内容：

1. 抓取一个ping包 (icmp报文)，分析其格式
2. 抓取一个http包 ，分析其格式
3. 抓取一个arp包，分析其格式

三．实验方法

使用抓包工具：WireShark

WireShark是非常流行的网络封包分析工具，可以截取各种网络数据包，并显示数据包详细信息。常用于开发测试过程中各种问题定位。本文主要内容包括：

1、Wireshark软件下载和安装以及Wireshark主界面介绍。

2、WireShark简单抓包示例。通过该例子学会怎么抓包以及如何简单查看分析数据包内容。

3、Wireshark过滤器使用。通过过滤器可以筛选出想要分析的内容。包括按照协议过滤、端口和主机名过滤、数据包内容过滤。

四. 实验步骤及运行结果

1、抓取一个ping包 (icmp报文)，分析其格式

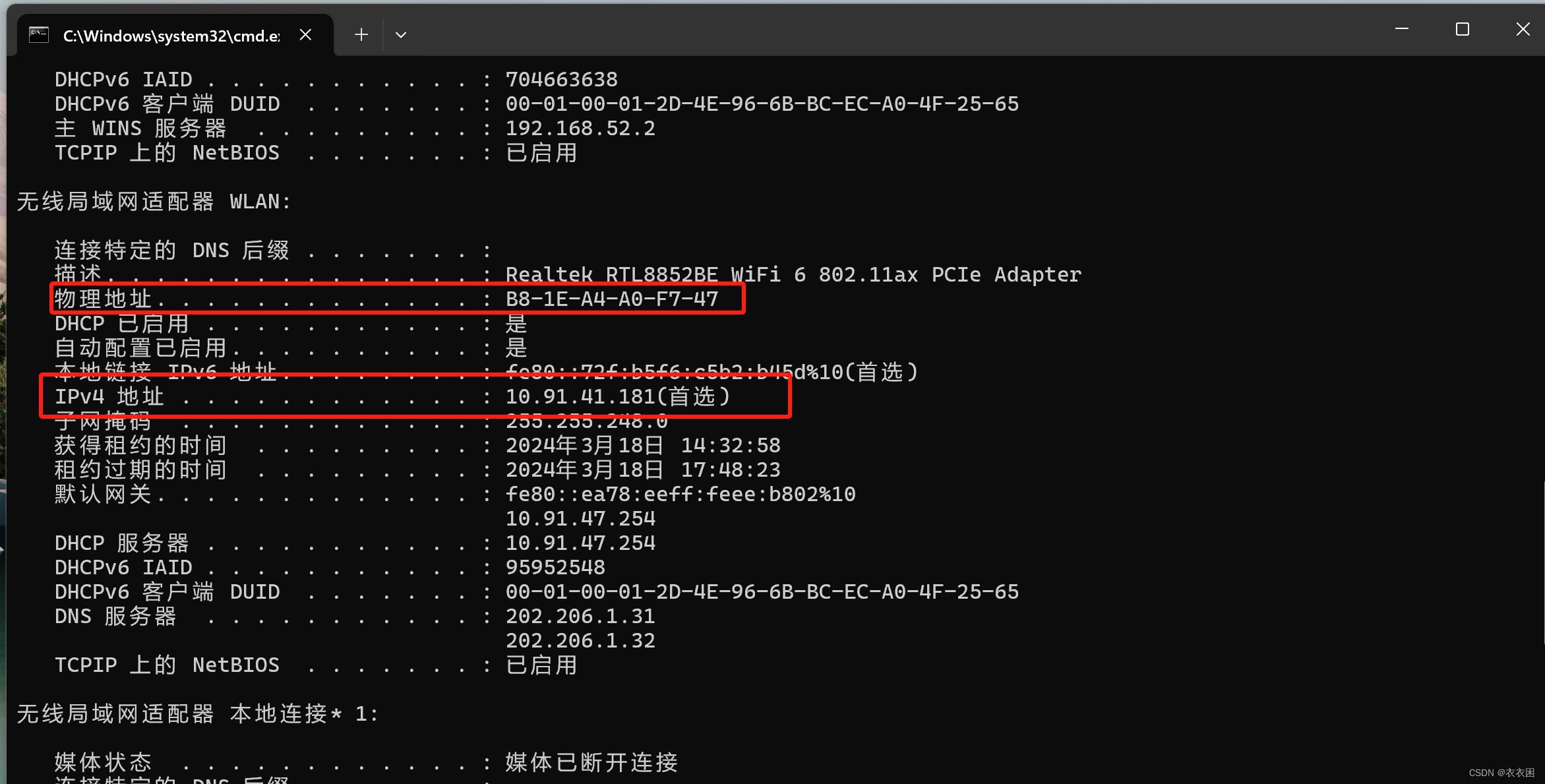

通过cmd的ipconfig指令查看我的IP（IPv4）地址和MAC地址（6个字节48位）

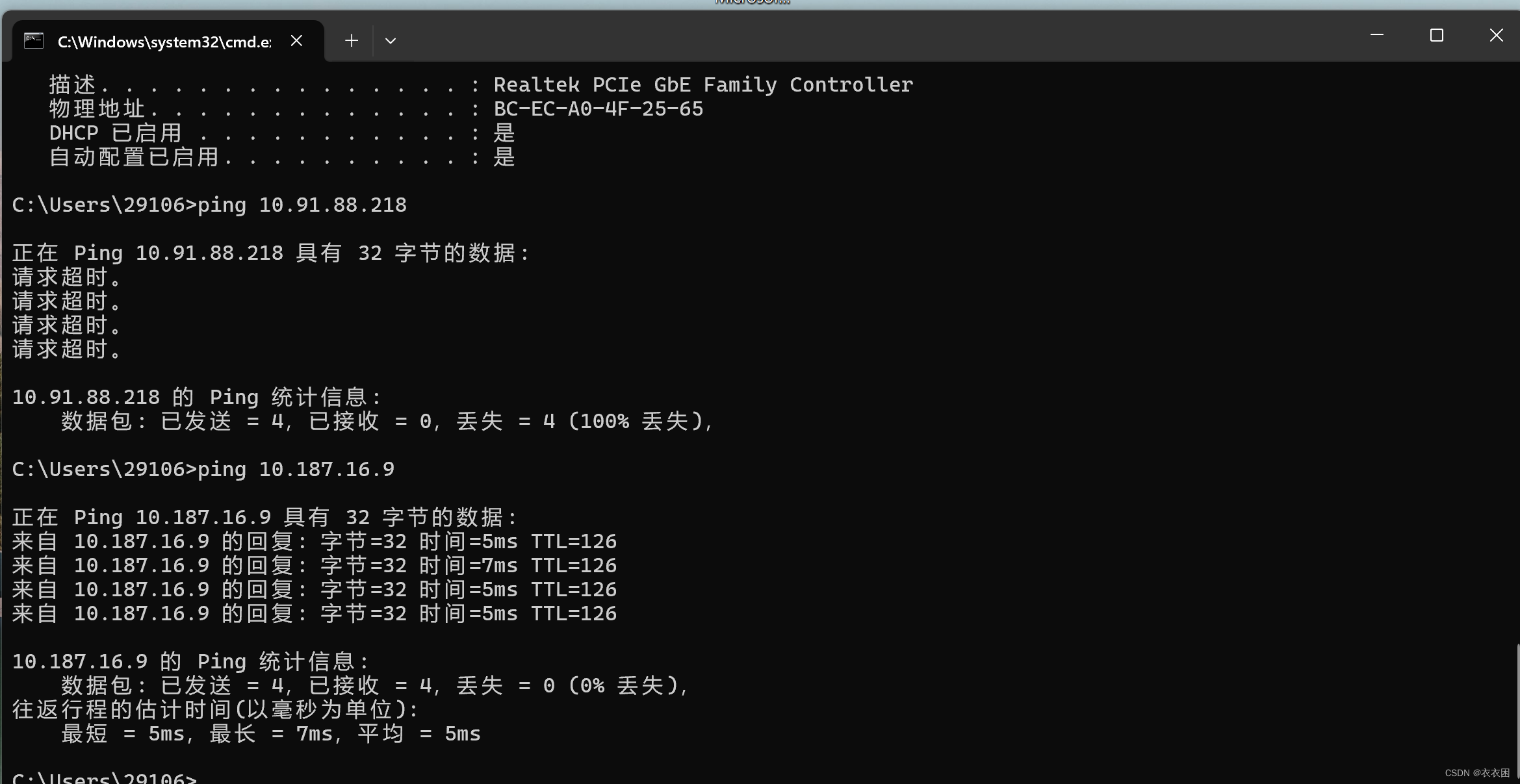

通过ping指令，测试连接，这里连接的是IP地址为10.187.16.9的学生机，ping通后如上图所示。Ping不同则显示请求超时。

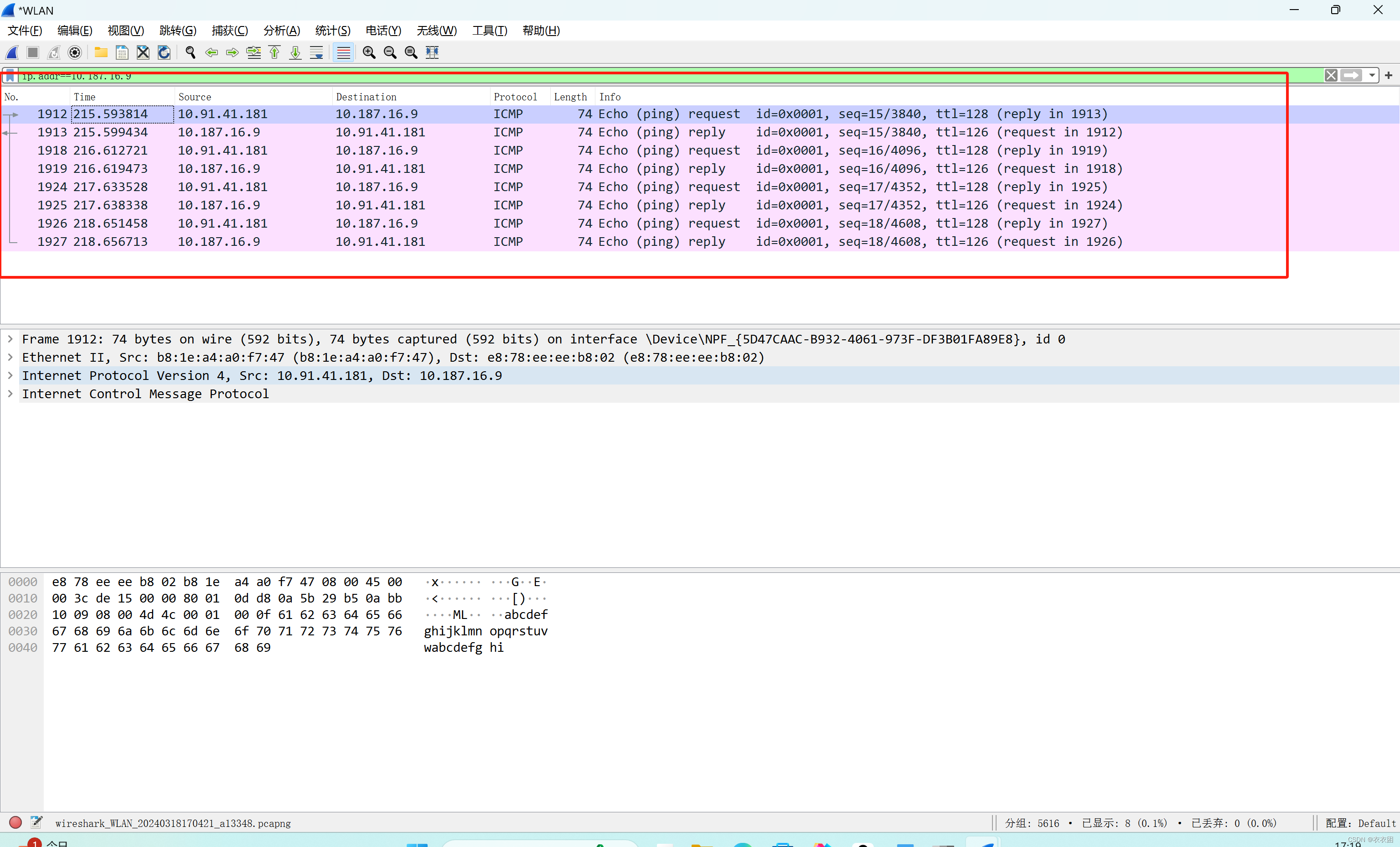

通过抓包工具，可以查看我发送的包（ping时发4个包回4个包），打开软件后能看到非常多的包，可以通过上面的命令行进行筛选，这里这里筛选IP为10.187.16.9(学生机)的包，筛选语句为：ip.addr==10.187.16.9，筛选后可以看到源地址（Source）为10.91.41.181的机器发送给目的地址（Destionation）的10.187.16.9，找协议（Protocol）为ICMP的包。点击查看包的信息。

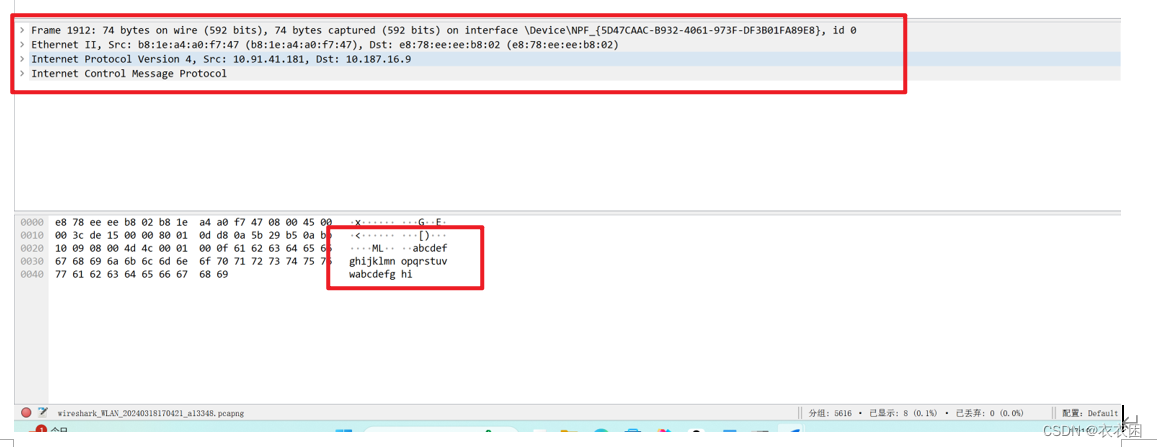

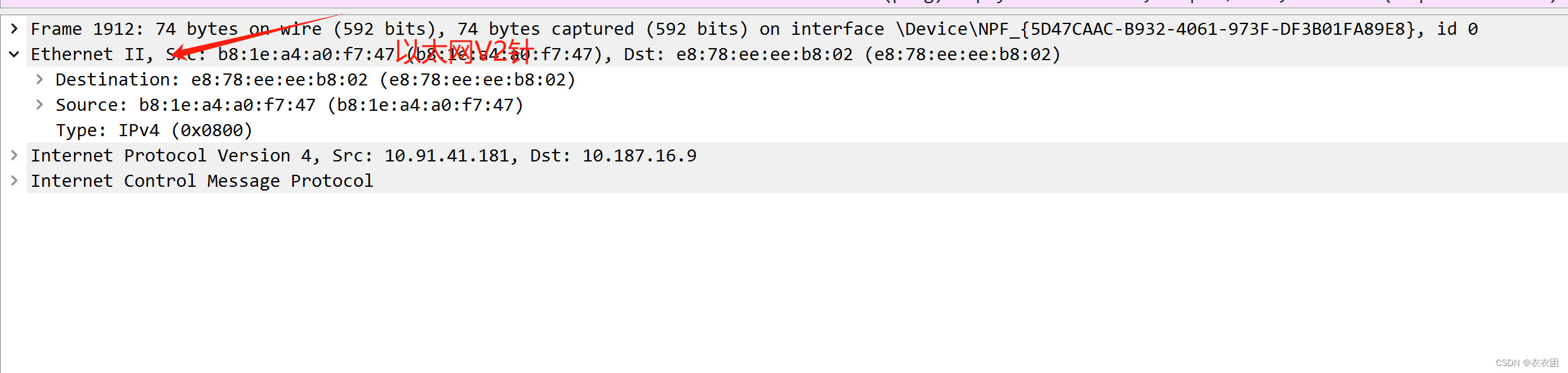

确定是哪个包后，就能看到具体信息，Frame 为整个数据包，帧号为1912，后面为以太V2帧，后面为IP包，之后为icmp包。每一层可以点开查看具体信息。

下面的框为包的数据的具体信息。可以看到abcdef…，这是用于测试连接的数据。没有实际意义。

2、抓取一个http包 ，分析其格式

抓取http包，

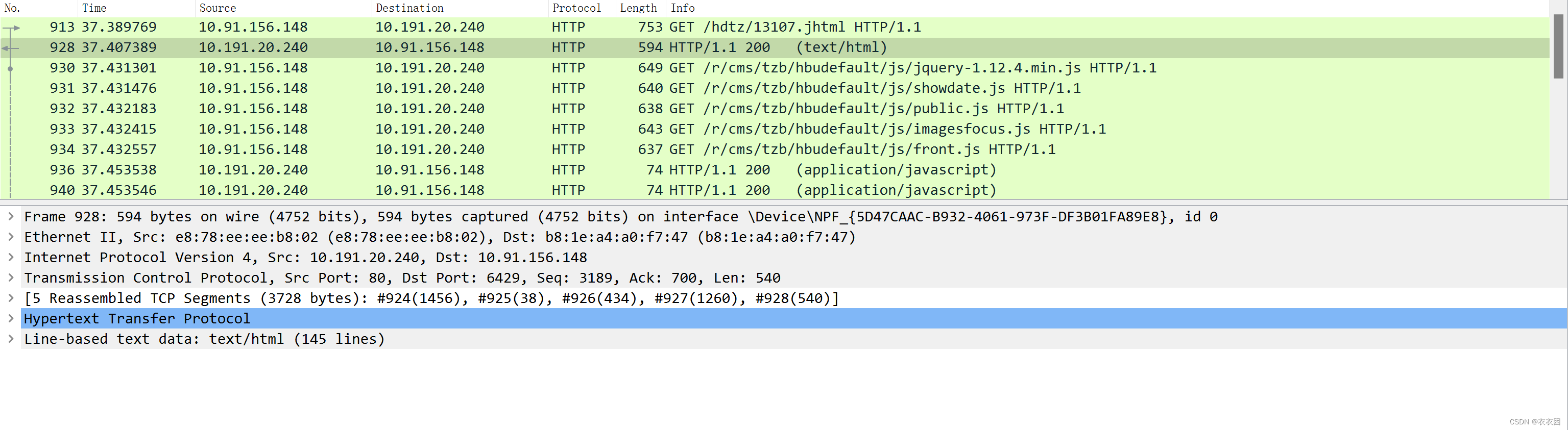

可以看到共有5层点开text data 可以看到网站的具体信息。

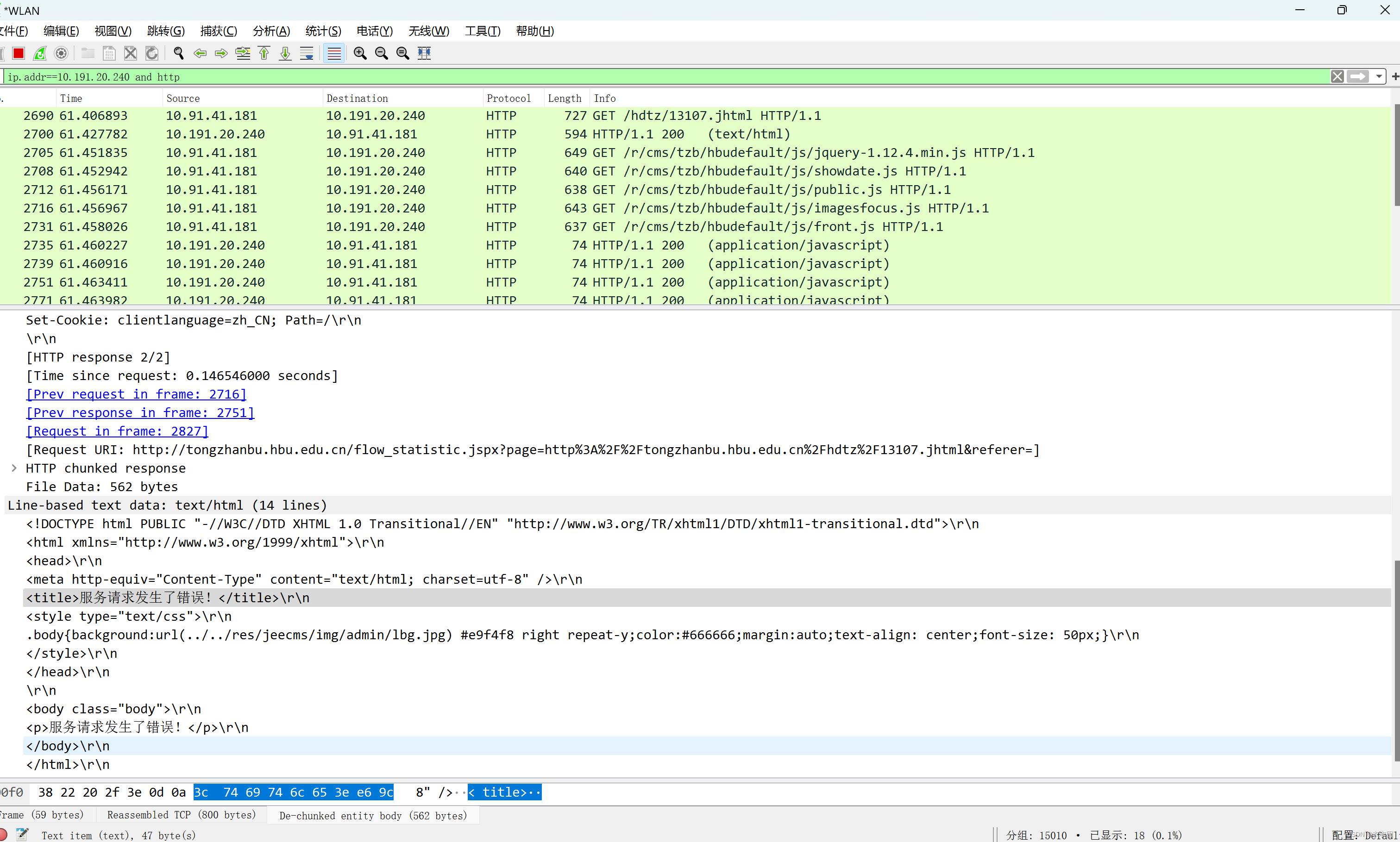

HTTP包同理，在准备抓包前先停止抓包软件，准备重新抓取，抓取前要先进行访问才能抓取，这里以河北大学为例，打开河大官网的某个网页，刷新，同时抓取软件开始抓取包，这里筛选语句为，IP为10.191.20.240（服务器的地址），并筛选协议为HTTP的包，浏览网页原理就是向网站服务器发送请求，这里为GET请求，

3、抓取一个arp包，分析其格式

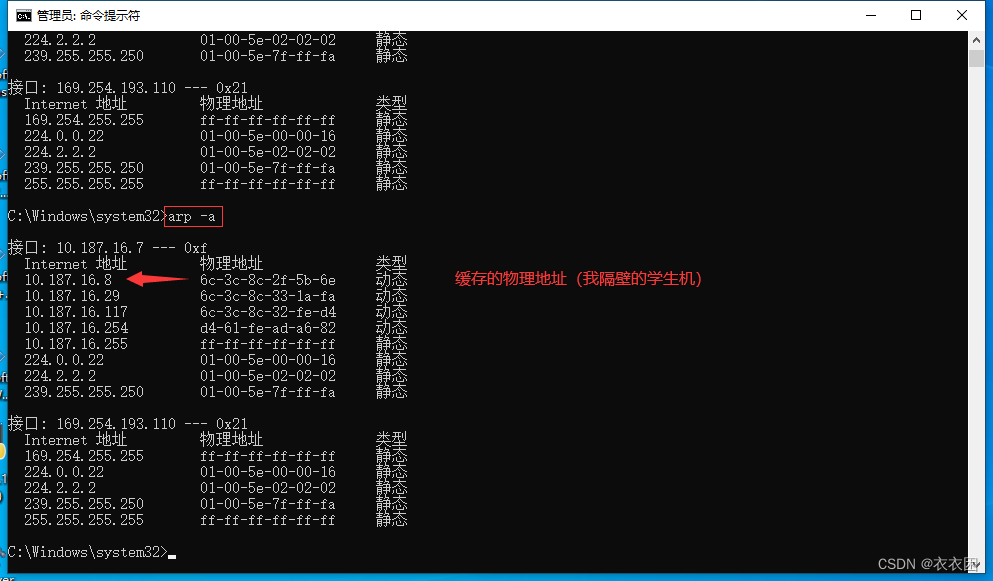

如果之前缓存就有，ARP协议就不会运行，先运行arp -d清楚缓存，来抓取ARP协议的包。

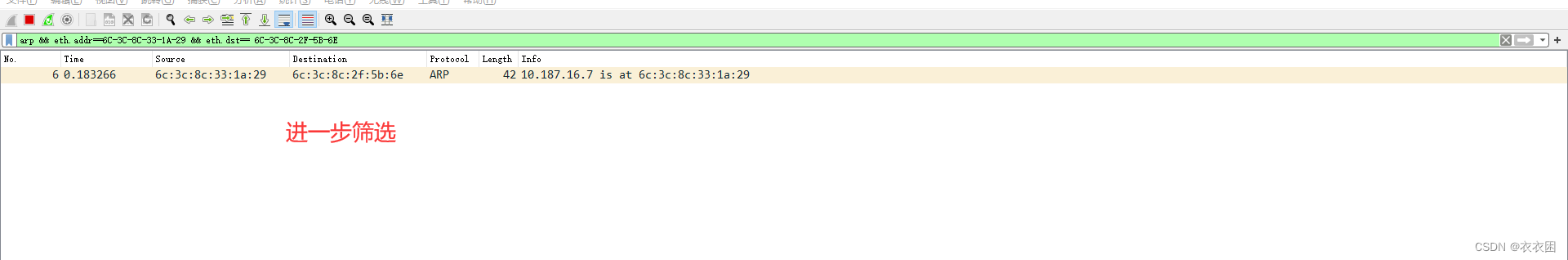

确保缓存没有学生机信息后，进行ping操作，测试连接，筛选语句：arp && addr==(我的mac地址)，就能找到arp包。

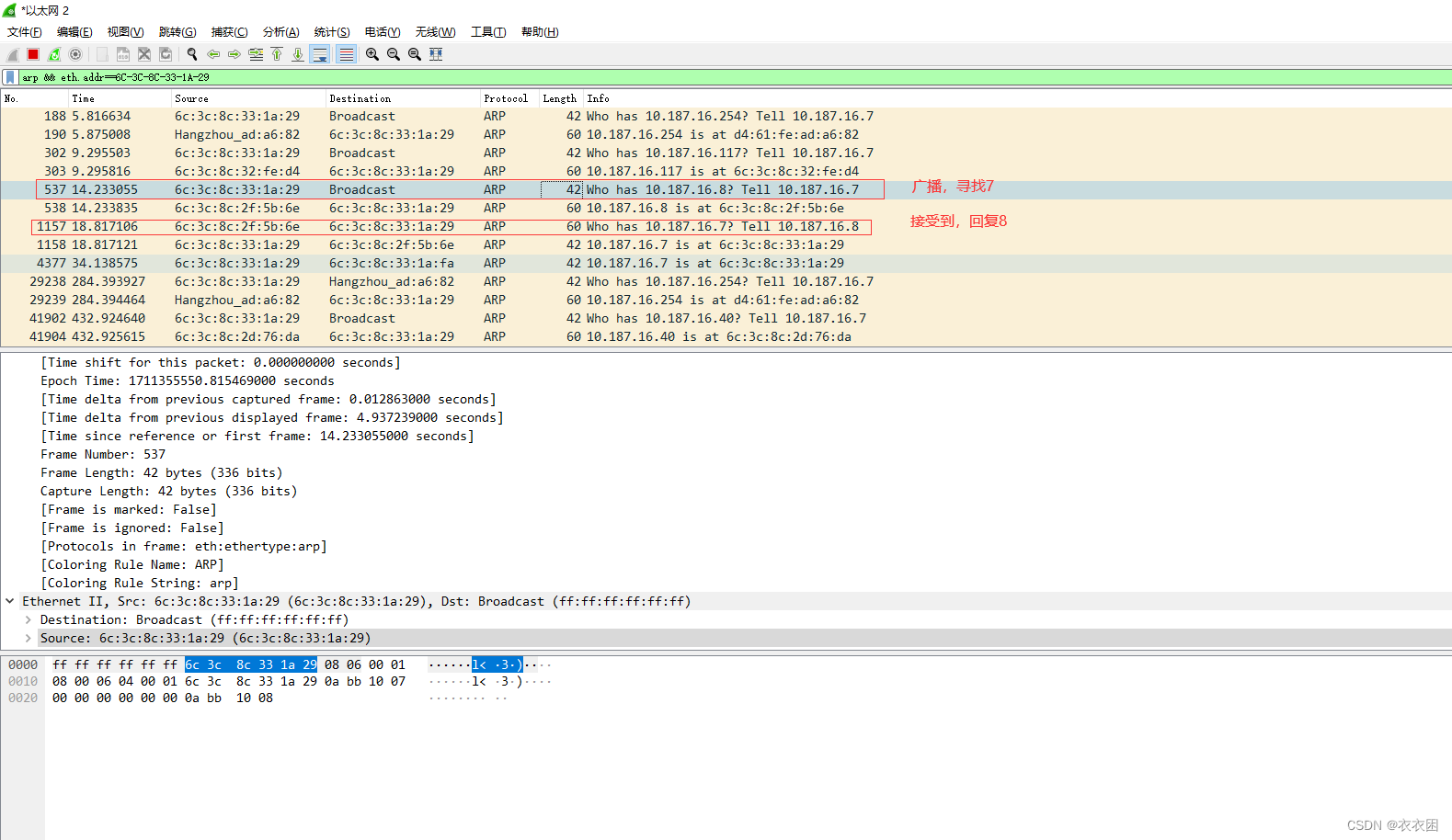

可以看到，我发出的广播（Broadcast），信息是谁是8，告诉7，下面的包是8发给我的，成功接受到7，并向7发送回应。

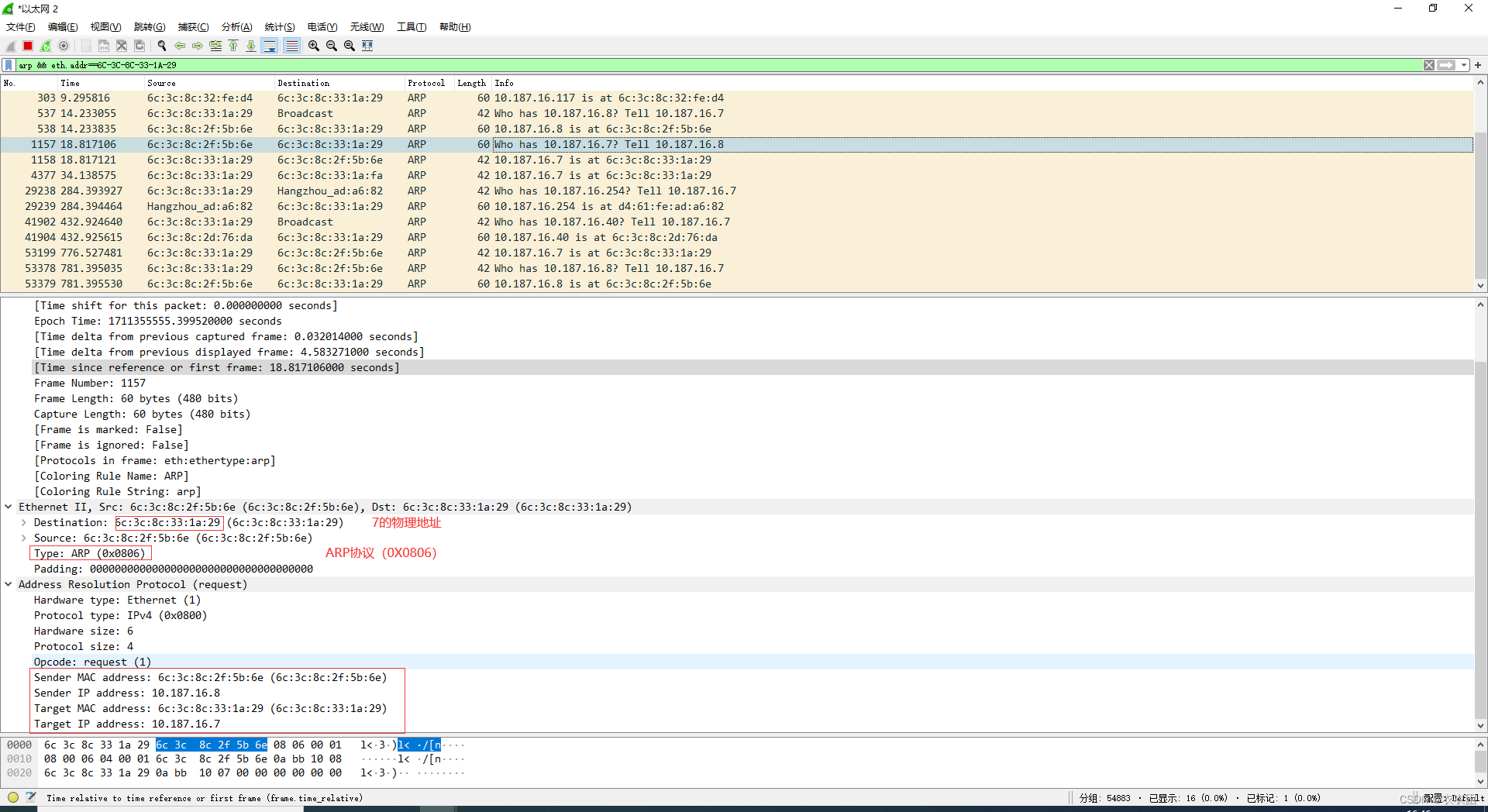

查看回应包的具体信息可以看到，彼此的物理地址，以及协议类型（ARP0x0806）

广播包的目的地址是全1，即向所有机器发送，以确保7收到能够回复。

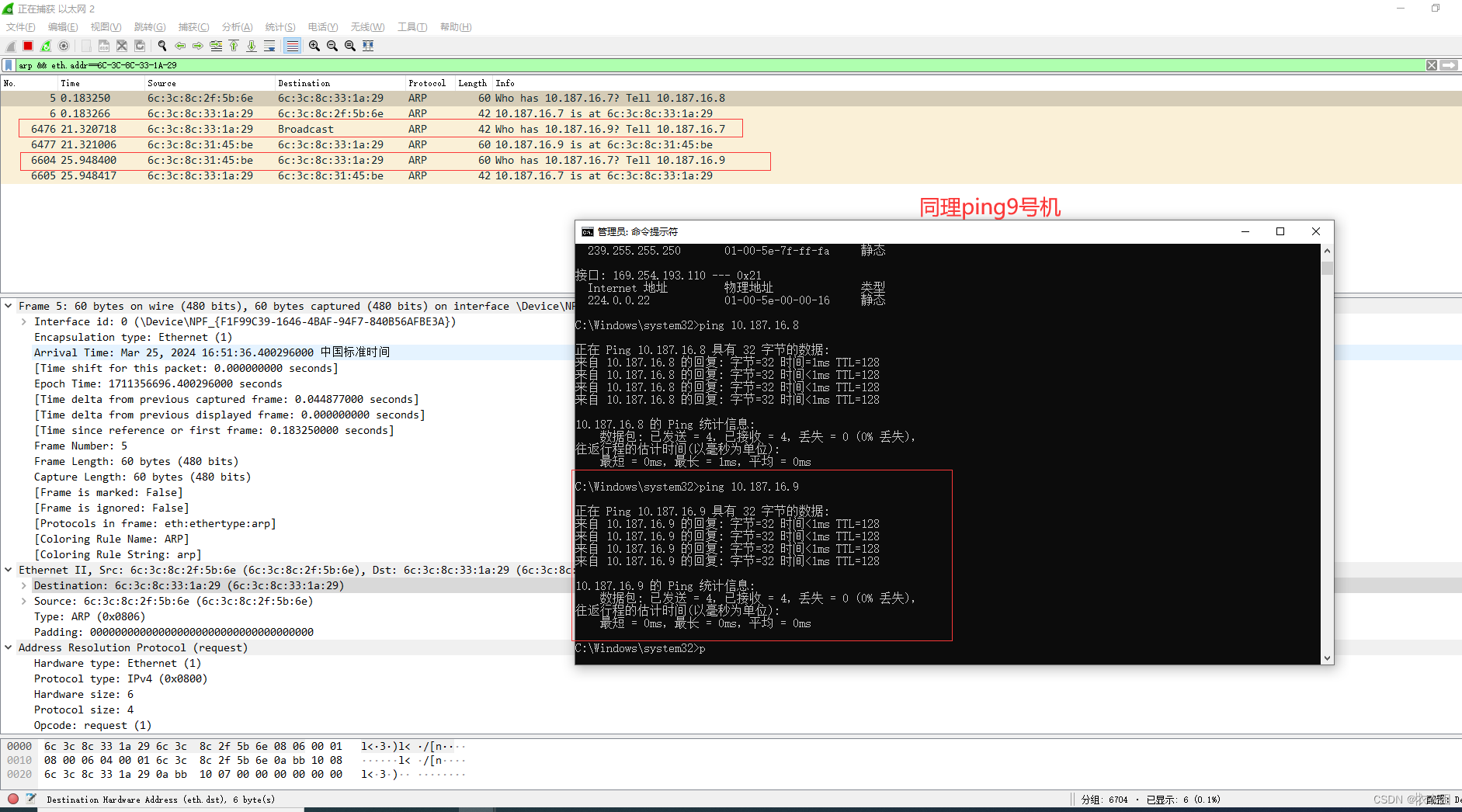

这里又ping了9号机

五．实验总结

遇到的问题或者注意事项：

1.当进行网站抓包时，要先关闭抓包工具，将网站提前打开，抓包时先刷新再抓取。

2.一些指令如arp -d,需要管理员权限，右键命令行以管理员身份运行。

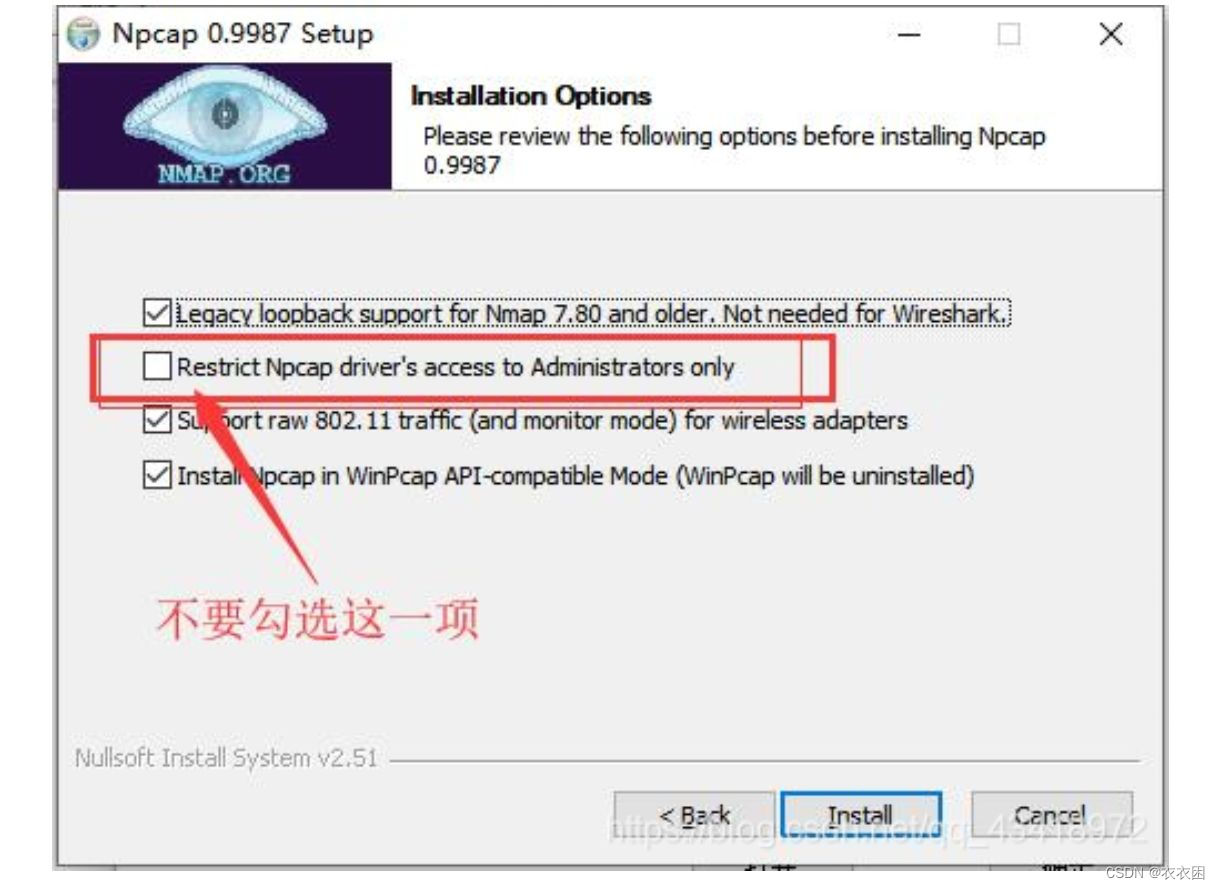

3.一直提示：The helper program for “Admin only Mode”,再安装Npcap时不要勾选
