H3C配置静态路由、下一跳地址，使PC相通

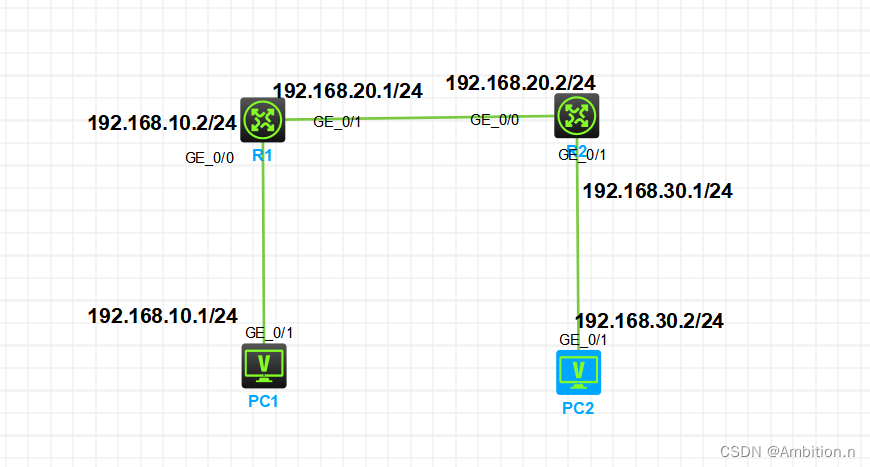

一、网络拓扑

 实验目的：配置静态地址，下一跳，使PC相通

概念解释：

1、路由器的作用

路由器的核心作用是实现网络互连，数据转发，路由器工作时需要建立和更新路由表，因为路由器互联的是不同网段，因此能隔离广播，能快速转发分组数据。

2、路由表

路由表，简单说来就是指挥数据如何发送到目的地的表。

实验开始 ：

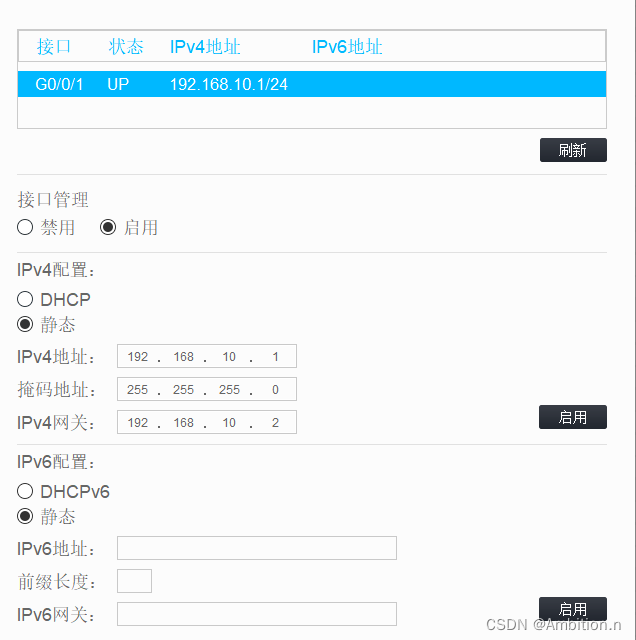

1、先配置PC1、PC2，如图

 2、

3/3、配置R1、R2

R1

[R1]interface G 0/0
[R1-GigabitEthernet0/0]ip add 192.168.10.2 24
[R1-GigabitEthernet0/0]quit
[R1]interface G 0/1
[R1-GigabitEthernet0/1]ip add 192.168.20.1 24
[R1-GigabitEthernet0/0/1]quit

R2

[R2]interface G 0/1

[R2-GigabitEthernet0/1]ip add 192.168.30.1 24

[R2-GigabitEthernet0/1]quit

[R2]interface G 0/0

[R2-GigabitEthernet0/0]ip add 192.168.20.2 24

[R2-GigabitEthernet0/0]quit

3、配置R1、R2的下一跳地址

R1

[R1]ip route-static 192.168.30.0 24 192.168.20.2

R2

[R2]ip route-static 192.168.10.0 24 192.168.20.1

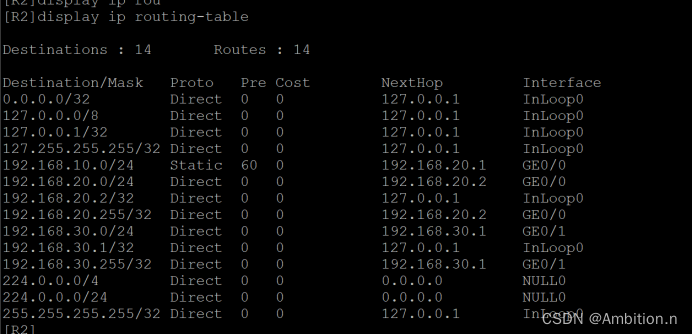

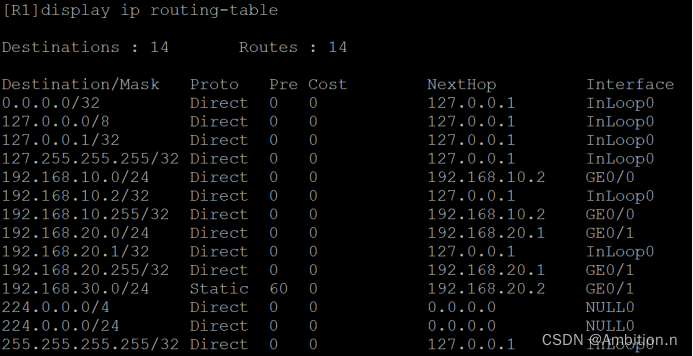

4、查看R1、R2路由表 命令：display ip routing-table



 5、查看PC是否互通

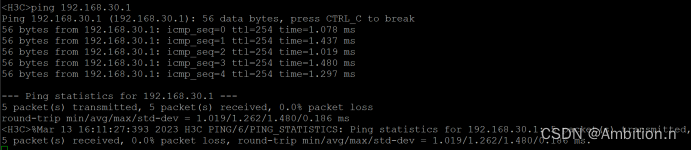

PC1-PC2

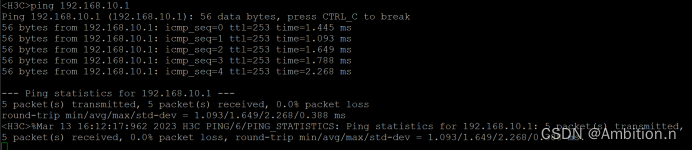

PC2-PC1

 互通：静态路由配置成功。

总结：在静态路由配置过程中，要准确识别目的网段对应的下一跳IP地址，如果判断错误，目的地址不可达；要善于查看路由表，检验静态路由配置是否正确。
