汇聚静态路由与默认路由实验

【实验目的】

1、根据拓扑图搭建网络环境；

2、完成设备的接口配置；

3、部署汇总静态路由，部署默认路由；

5、验证配置；

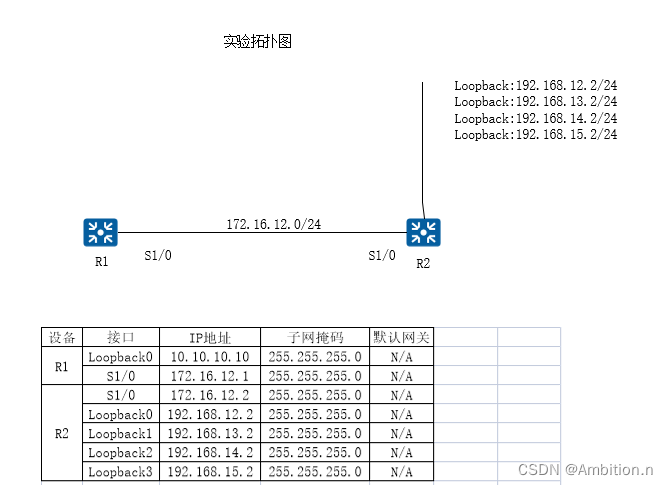

【实验拓扑】

【汇总路由配置】

拓扑图表格所示：给路由R2设置了4个回环口来模拟4个局域网，因此路由器R2应该有4个直连路由条目。路由器R1必须加去往路由器R2的4个回环接口的静态路由，必须配置4条静态路由，为了精简路由表，现在把4条路由汇聚成一条。

计算汇总路由时必须找到最长匹配前缀，这样就得到汇聚地址192.168.12.0/22。

【路由汇总计算：http://t.csdn.cn/z56KK】

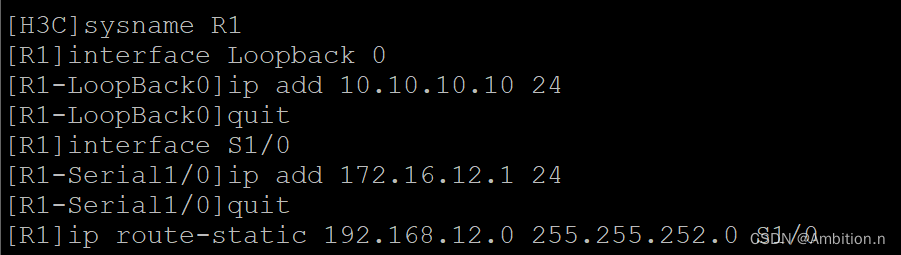

 【配置R1】

1、添加路由

//配置静态汇总路由，使用聚合地址

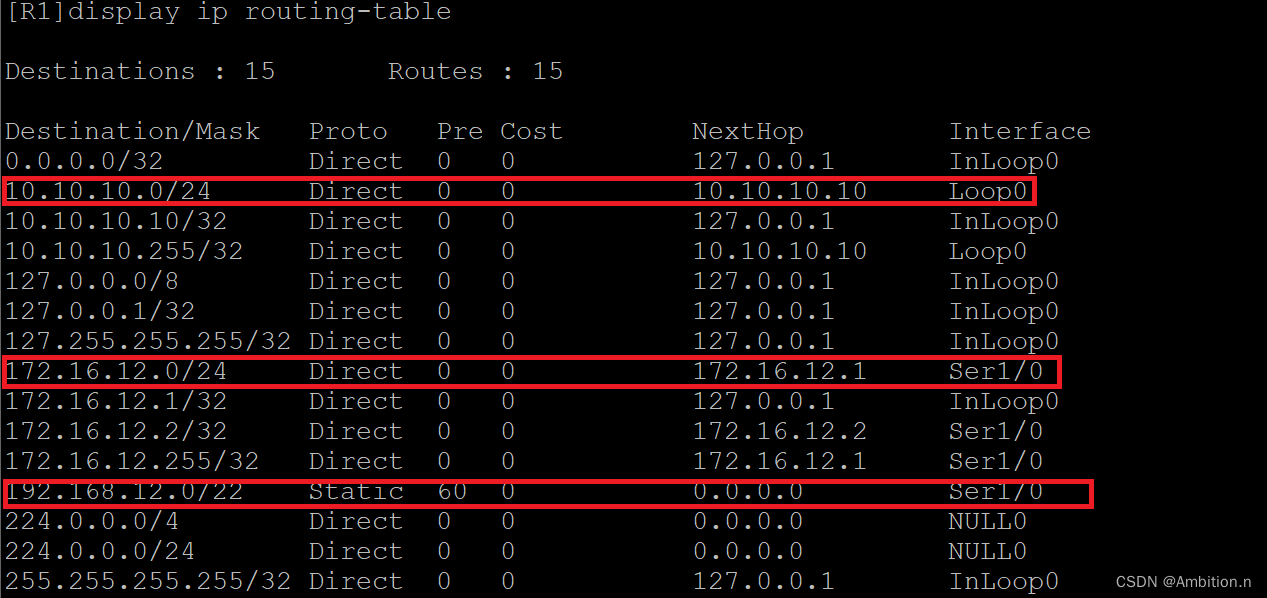

2、查看路由器路由表信息【命令：display ip routing-table】

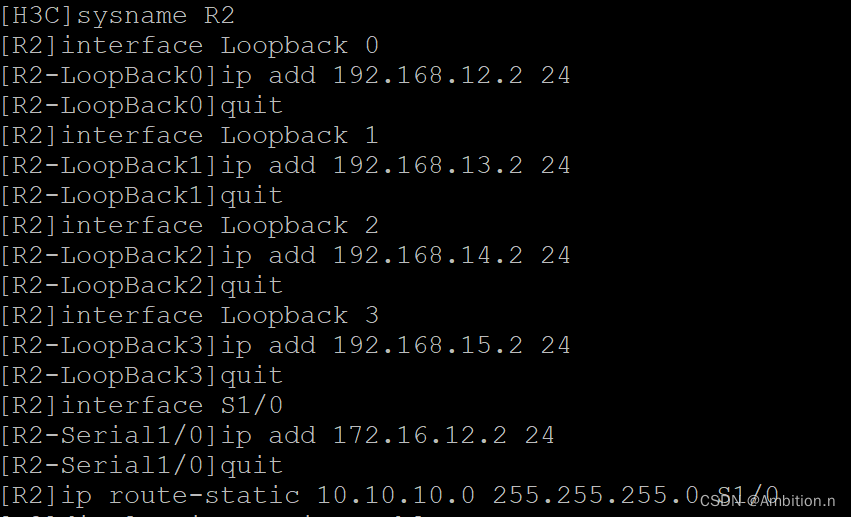

【 配置R2】

1、添加路由

 //配置静态汇总路由，使用聚合地址

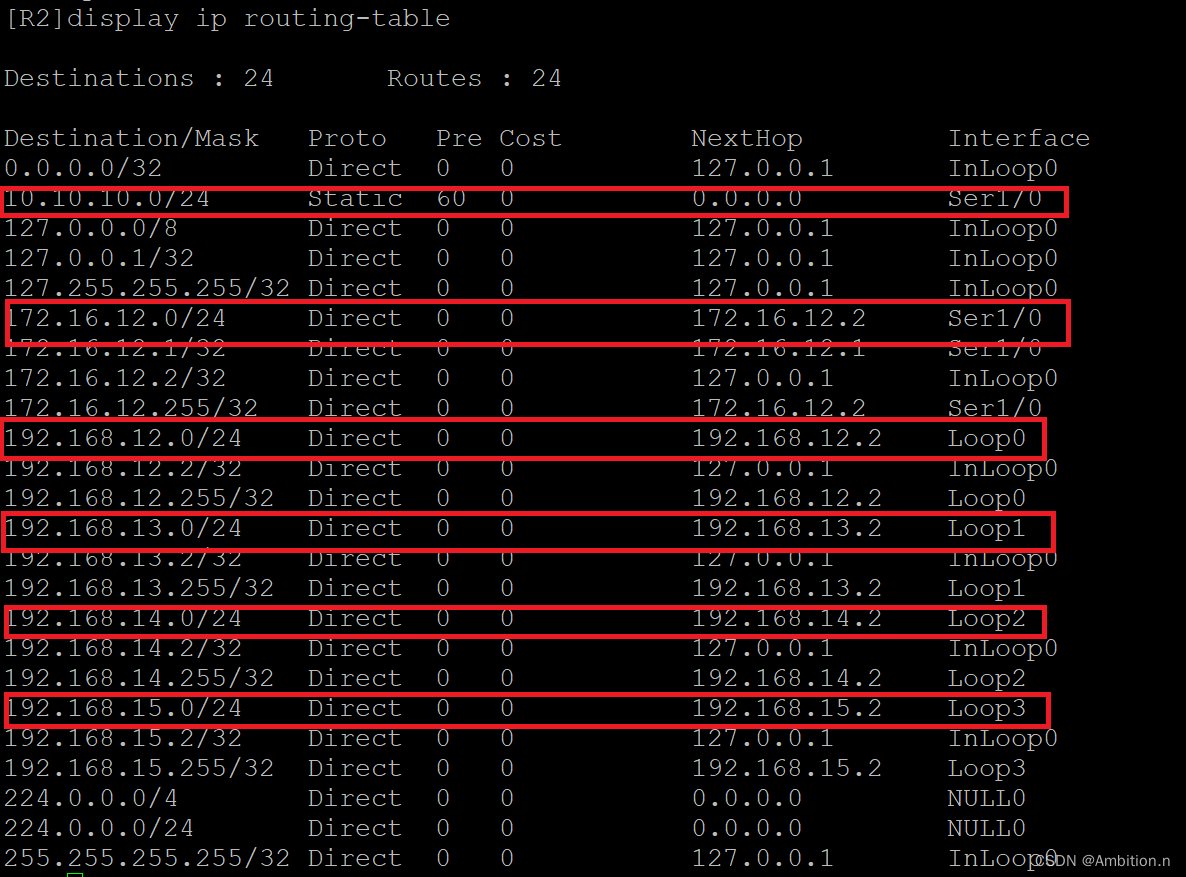

2、查看路由器路由表信息【命令：display ip routing-table】

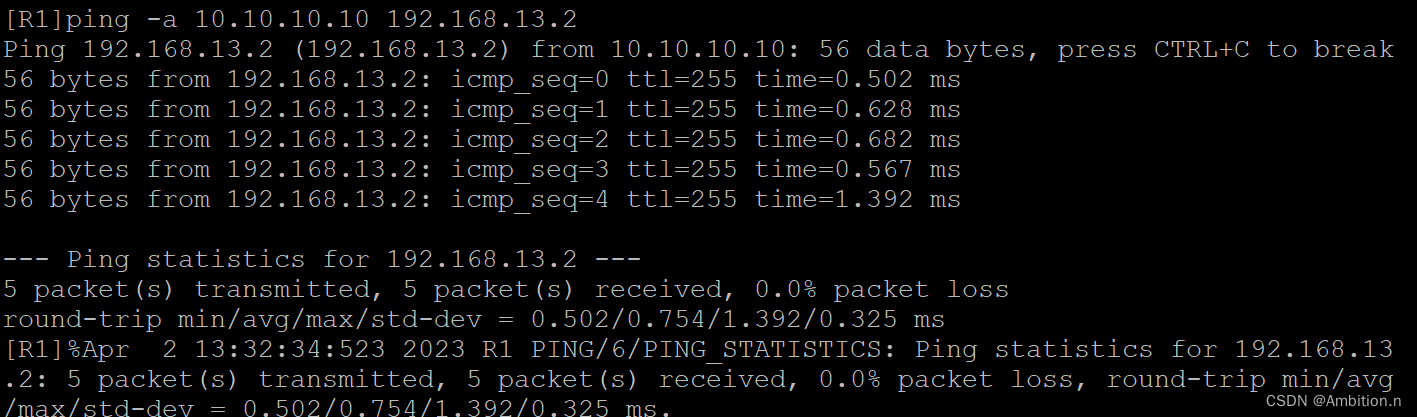

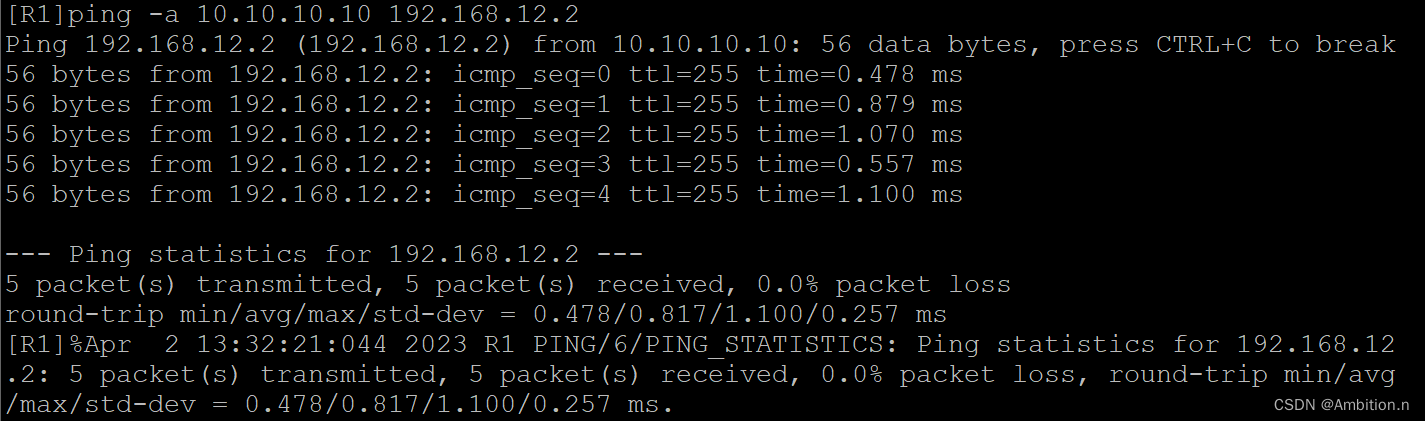

 【实验测试】



// 指定源地址：10.10.10.10；

//在路由器R1的回环口上ping路由器R2的两个回环口，都发送成功，说明目的地址可以与汇聚总路由匹配；
