一、显示器分类
二、LCD简介
三、LCD驱动原理

• 3.1、LCD驱动的一般过程
• 3.2、8080时序简介
• 3.3、8080写时序
• 3.4、8080读时序

四、LCD驱动芯片简介

• 4.1、读ID指令（0XD3）
• 4.2、访问控制指令（0X36）
• 4.3、X坐标设置指令（0X2A）
• 4.4、Y坐标设置指令（0X2B）
• 4.5、写GRAM指令（0X2C）
• 4.6、读GRAM指令（0X2E）

五、LCD基本驱动步骤
六、编程实战1

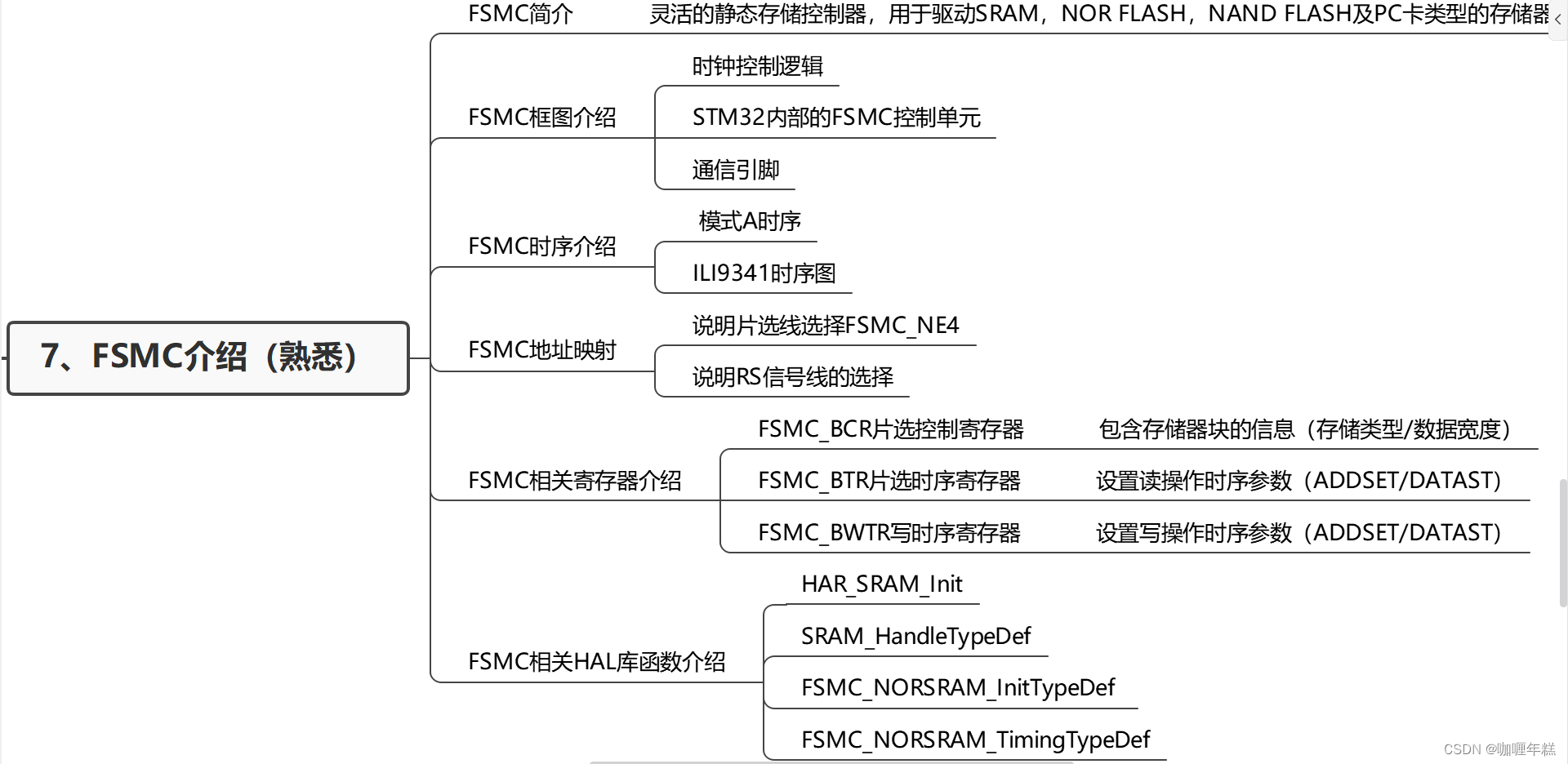

七、FSMC介绍

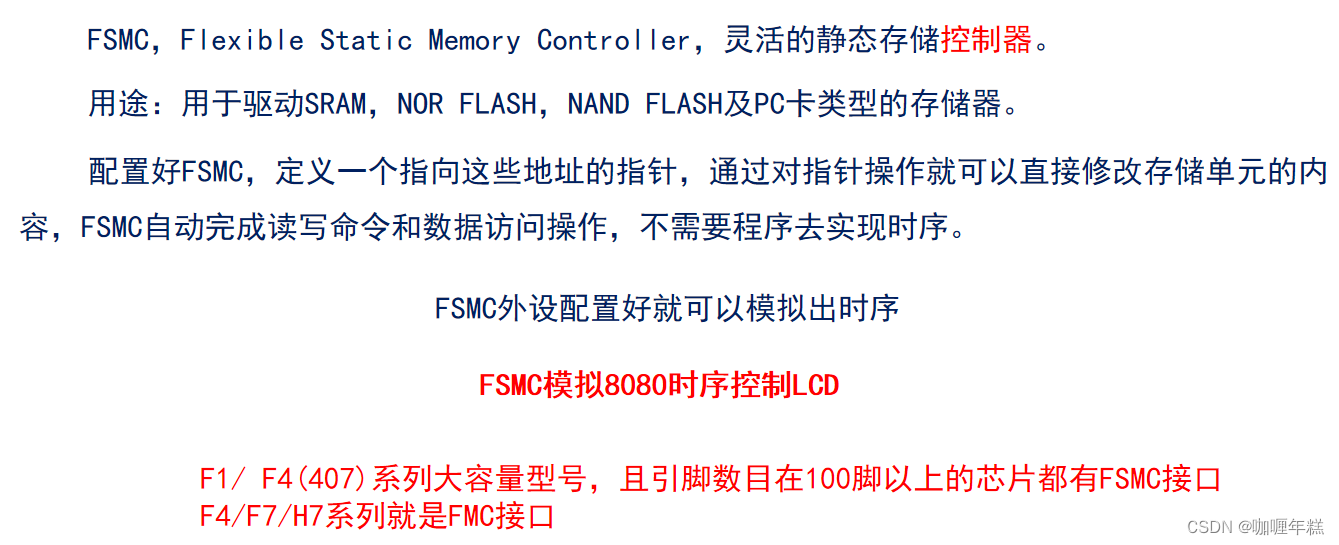

• 7.1、FSMC简介

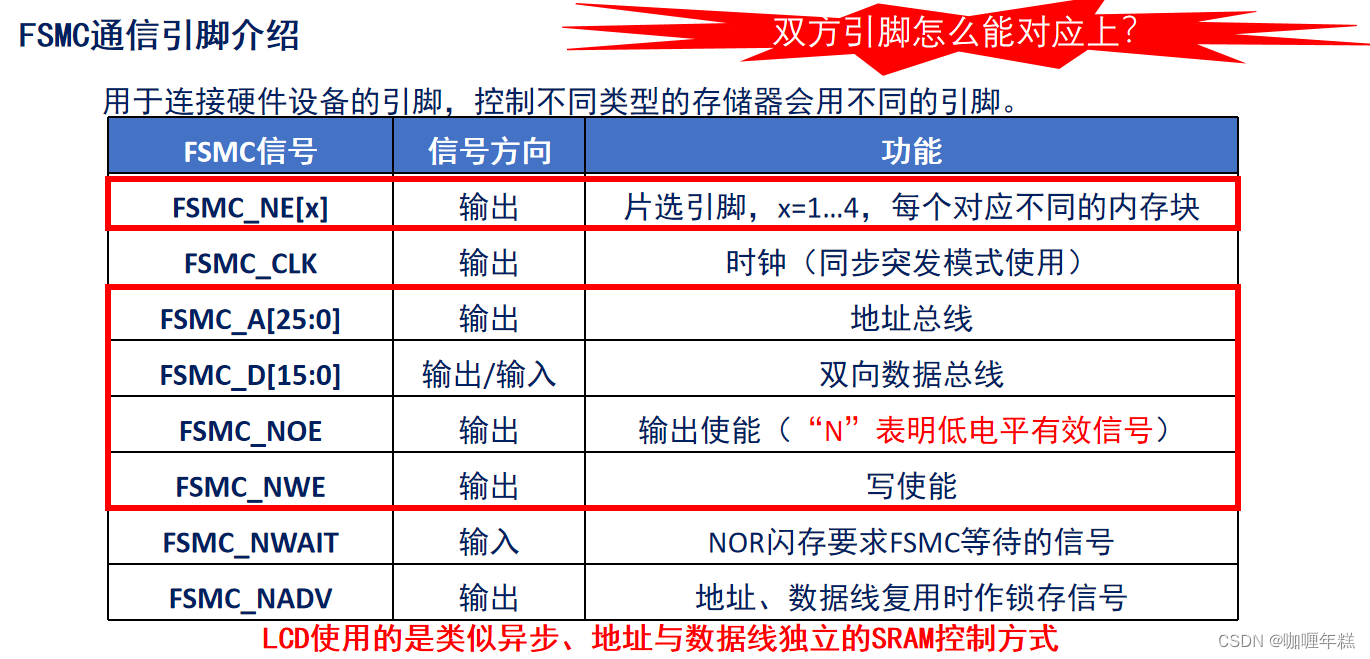

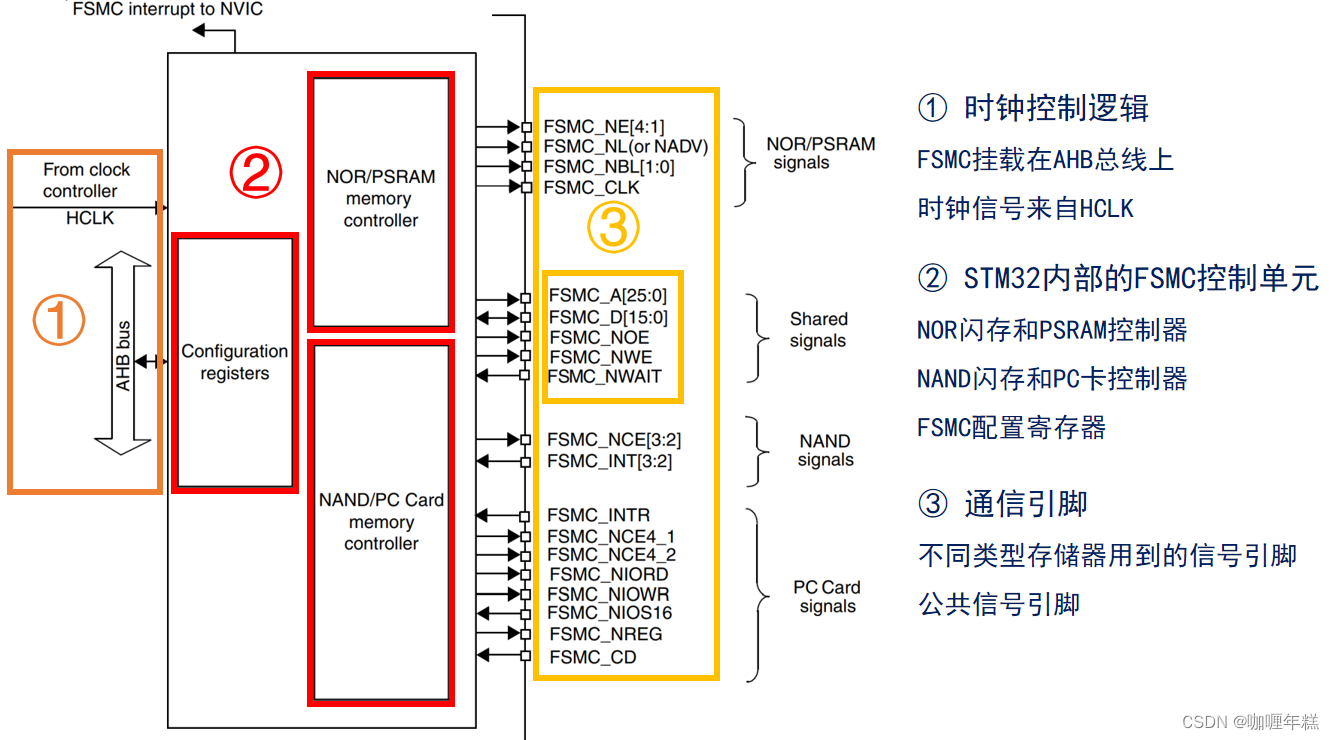

• 7.2、FSMC框图介绍

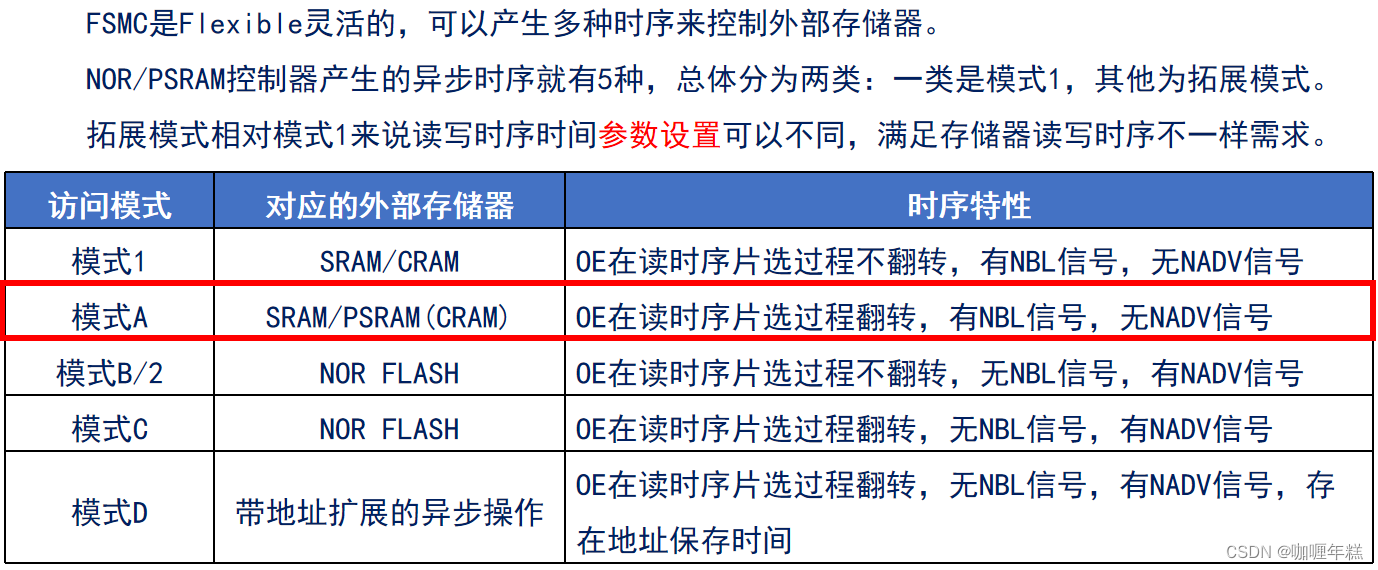

• 7.3、FSMC时序介绍

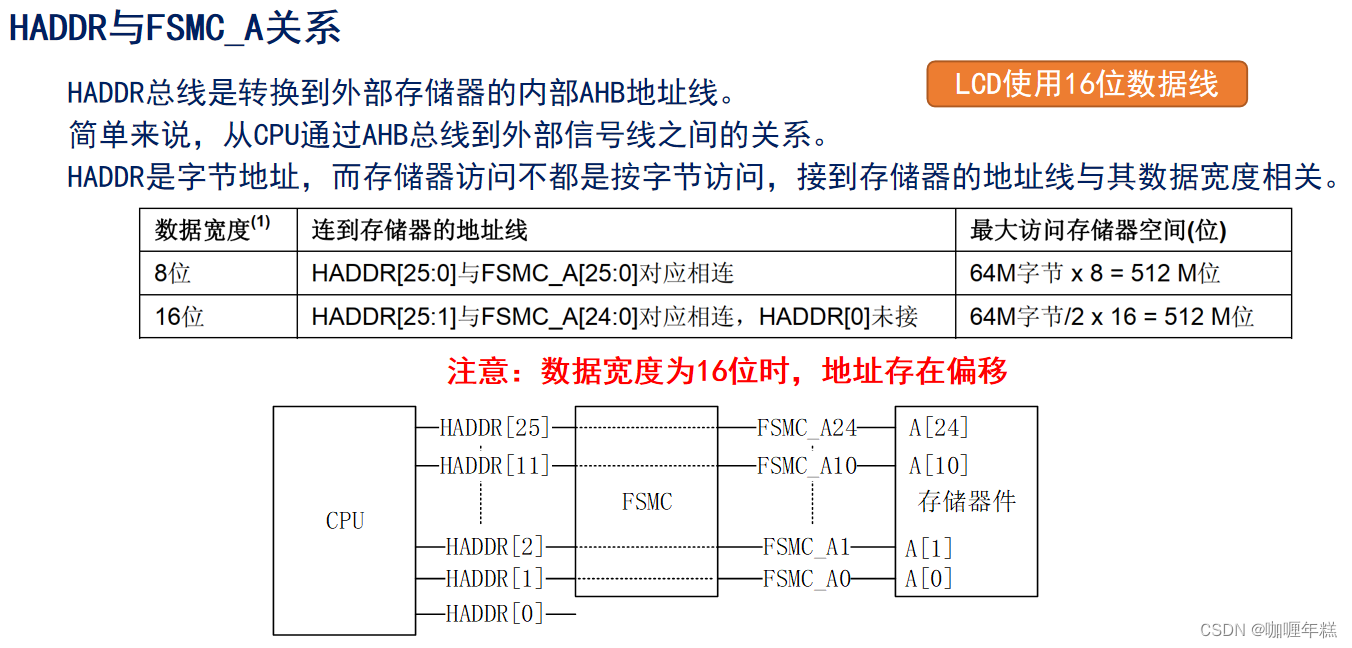

• 7.4、FSMC地址映射

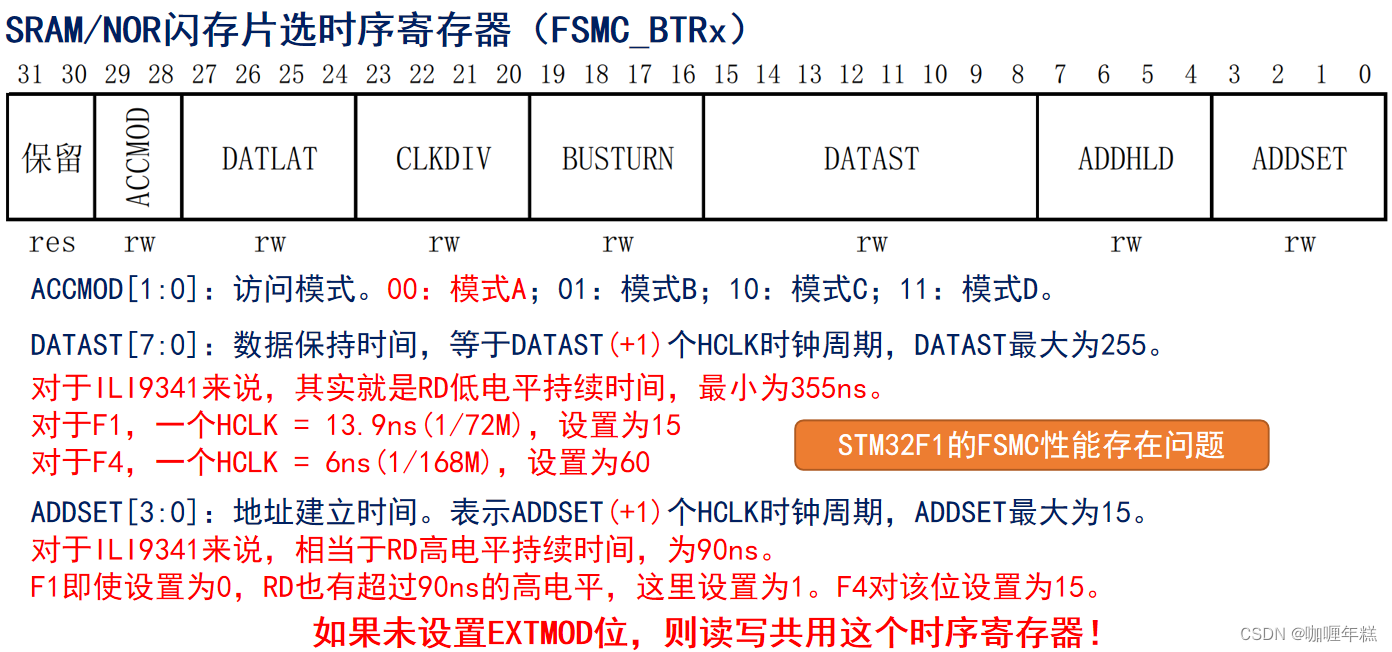

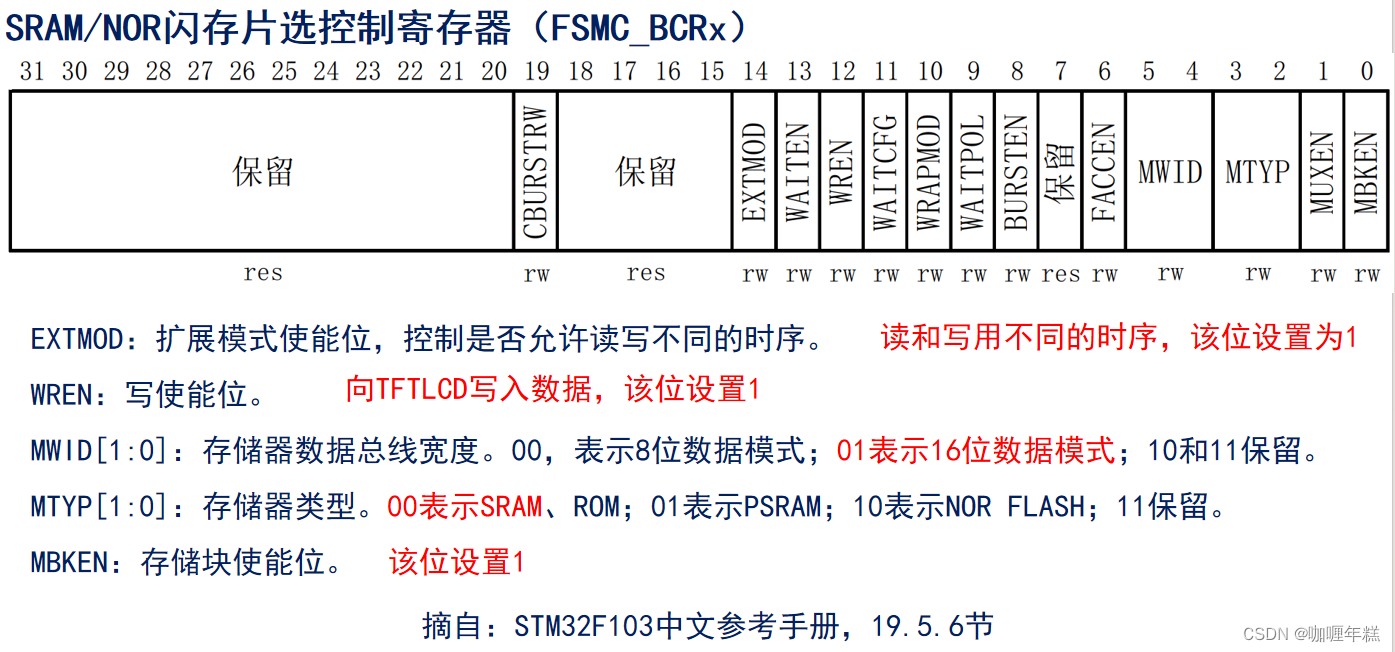

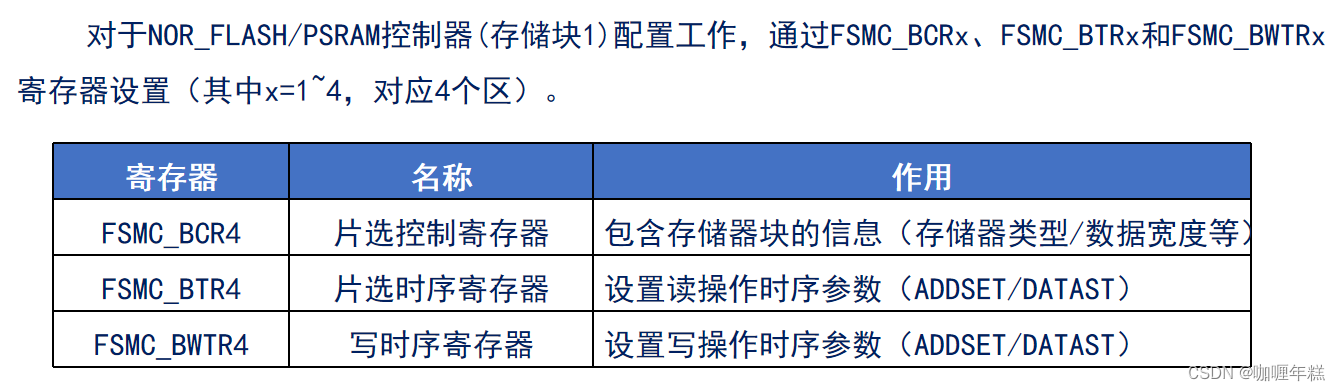

• 7.5、FSMC相关寄存器介绍

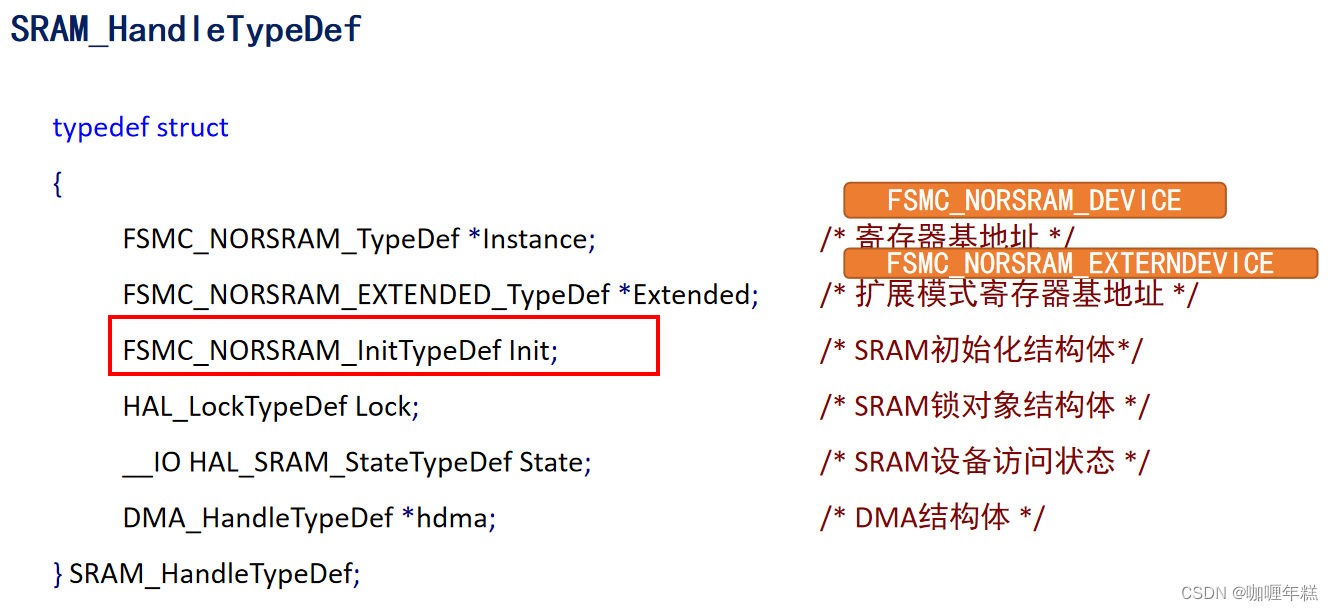

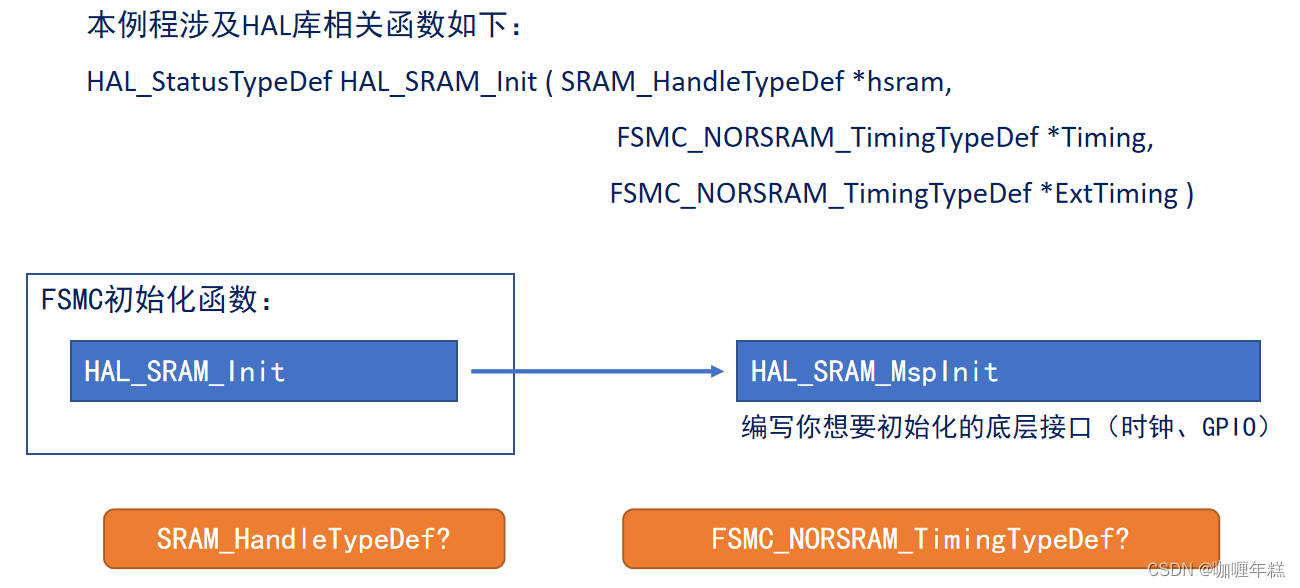

• 7.6、FSMC相关HAL库函数介绍

八、编程实战2
九、总结

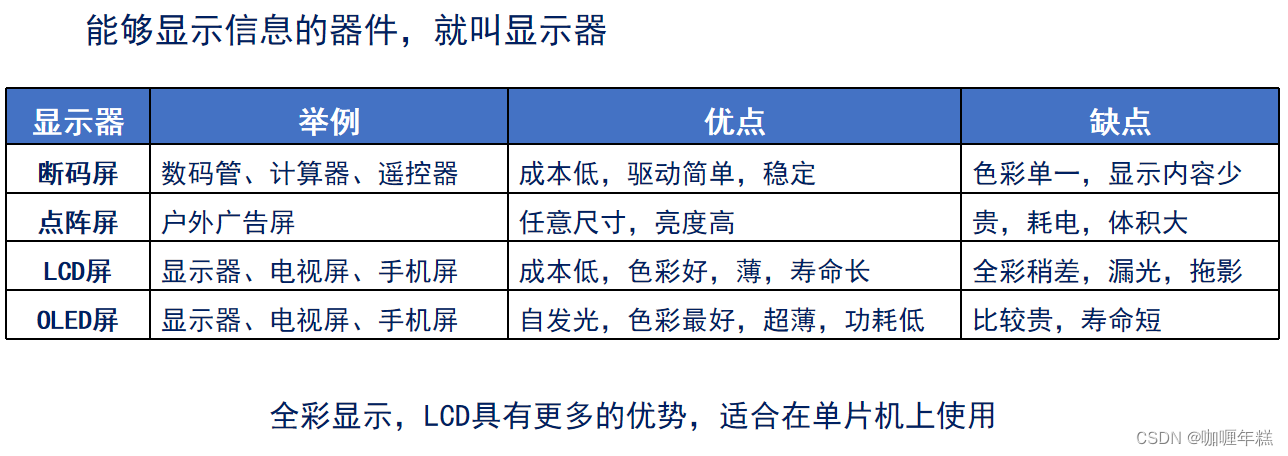

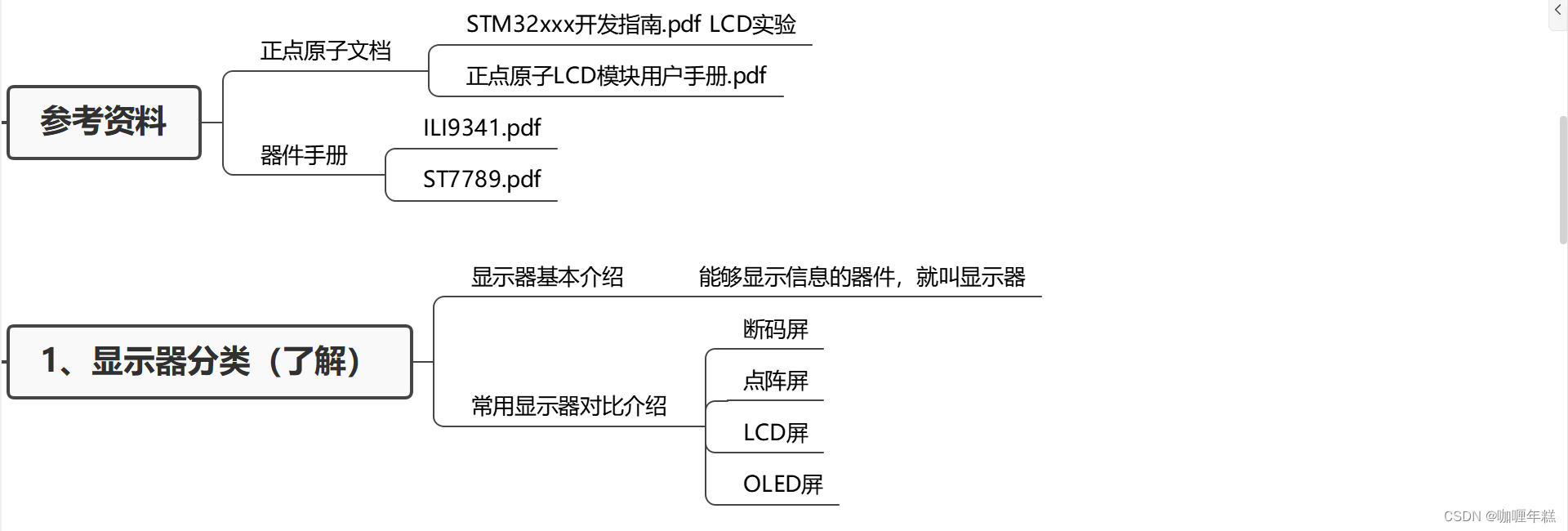

一、显示器分类

根据你提供的信息，这是对不同类型的显示器的分类和特点的总结：

1. 断码屏：

   • 举例：数码管、计算器、遥控器等。
   • 优点：成本低，驱动简单，稳定。
   • 缺点：色彩单一，显示内容有限。

2. 点阵屏：

   • 举例：户外广告屏等。
   • 优点：可以制作任意尺寸，亮度高。
   • 缺点：价格昂贵，耗电量大，体积较大。

3. LCD屏：

   • 举例：显示器、电视屏、手机屏等。
   • 优点：成本相对较低，色彩表现良好，薄型设计，寿命长。
   • 缺点：全彩色显示稍逊，可能存在漏光现象，有时会出现拖影问题。

4. OLED屏：

   • 举例：显示器、电视屏、手机屏等。
   • 优点：采用自发光技术，色彩表现最佳，超薄设计，功耗较低。
   • 缺点：价格较高，寿命相对较短。

根据具体的应用需求和预算考量，选择适合的显示器类型会更加合适。

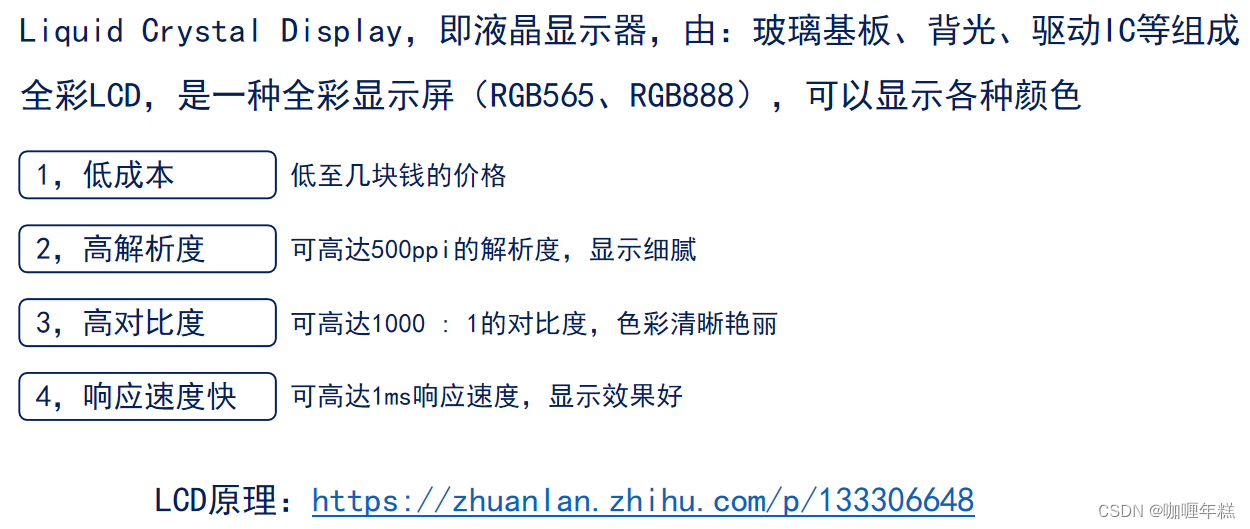

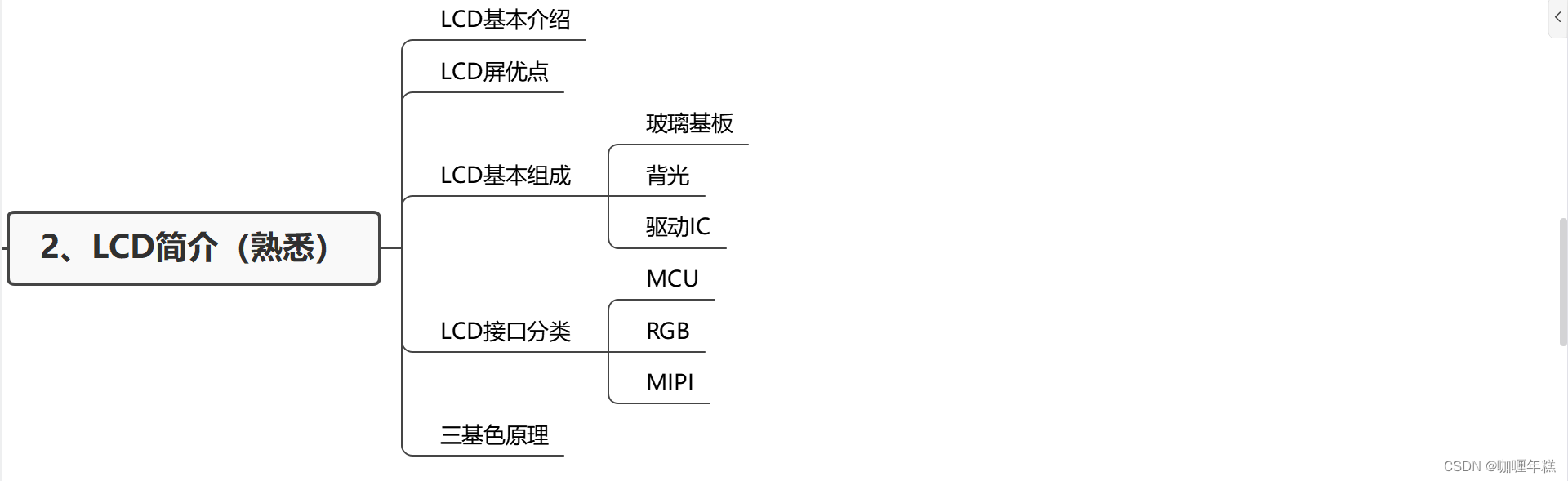

二、LCD简介

LCD原理：https://zhuanlan.zhihu.com/p/133306648

液晶显示器（LCD）是一种广泛应用的显示技术，具有许多优点，如下所述：

1. 低成本： LCD的制造成本相对较低，使其成为大多数电子设备的首选显示技术之一。甚至可以生产出价格低至几块钱的小型LCD屏幕，因此在大量消费品中得到广泛应用。

2. 高解析度： LCD屏幕可以实现高分辨率的显示，可达到每英寸500像素（ppi）甚至更高。高分辨率意味着屏幕显示的图像更加细腻、清晰。

3. 高对比度： LCD屏幕具有较高的对比度，通常可达到1000:1甚至更高。这意味着屏幕能够在亮和暗之间呈现更大的差异，使得显示的图像色彩更加清晰、艳丽。

4. 响应速度快： LCD屏幕的响应速度通常很快，可高达1毫秒（ms）。这意味着屏幕能够快速刷新显示内容，减少图像残影和模糊，从而提供更好的显示效果。

总的来说，LCD作为一种成熟的显示技术，具有低成本、高分辨率、高对比度和快速响应等优点，因此被广泛应用于各种电子设备，包括电视、计算机显示器、智能手机、平板电脑等。

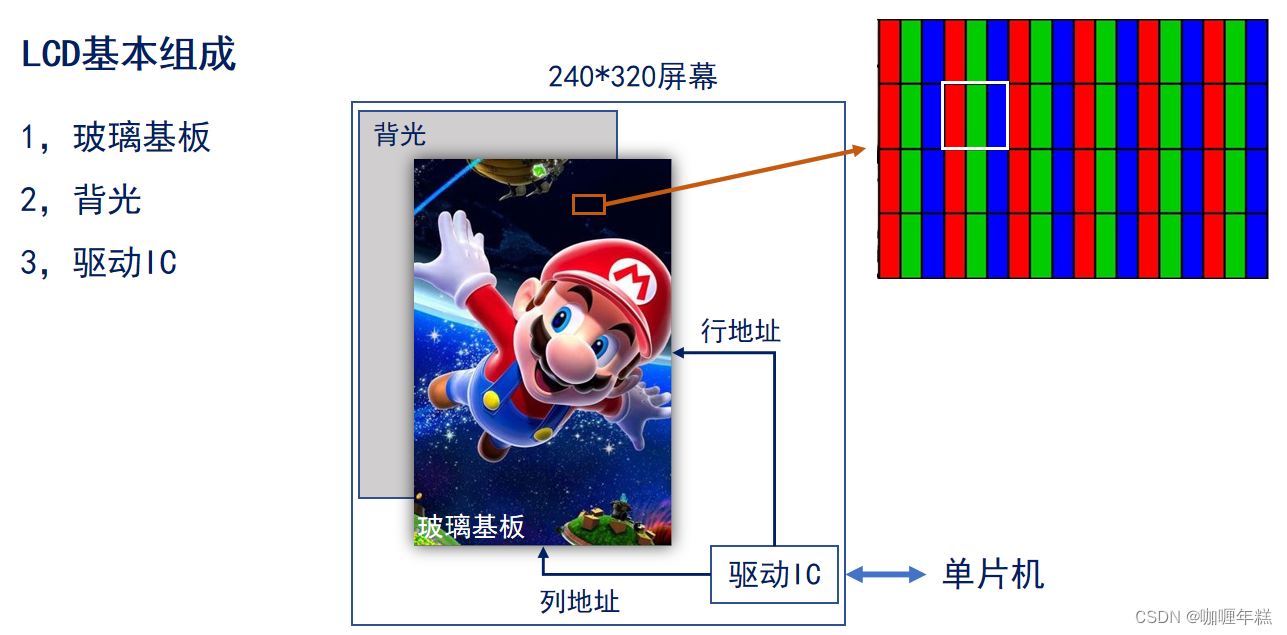

正确，LCD（Liquid Crystal Display）的基本组成包括：

1. 玻璃基板（Glass Substrate）： LCD屏幕的基础结构通常是由两块平坦的玻璃板构成，这些玻璃板之间装有液晶层。玻璃基板提供了LCD屏幕的结构支撑，并且涂覆了透明的导电层，用于驱动液晶分子。

2. 背光（Backlight）： LCD屏幕需要背光源来照亮显示内容。背光通常由荧光灯管或LED组成，位于LCD背面。背光源的种类和布局会影响到LCD屏幕的亮度、均匀性和能耗。

3. 驱动IC（Driver IC）： 驱动IC是LCD屏幕的核心部件之一，负责控制液晶分子的排列，从而控制显示内容。驱动IC通常位于玻璃基板的边缘，通过电极与液晶层相连。驱动IC接收来自显示控制器的信号，并根据这些信号来调整液晶分子的排列，以实现所需的显示效果。

除了以上三个基本组成部件外，LCD屏幕还可能包括色彩滤光片、偏光片、保护层等其他辅助部件，以提升显示效果和保护屏幕。

LCD（Liquid Crystal Display）的接口主要分为以下几种：

1. MCU接口：

   • 分辨率：通常为800x480像素及以下
   • 特性：带有SRAM（静态随机存取存储器），无需频繁刷新，驱动简单
   • 描述：MCU接口的LCD屏幕适用于分辨率较低的情况，由于带有SRAM，不需要频繁刷新，因此对于单片机来说驱动相对简单。

2. RGB接口：

   • 分辨率：通常为1280x800像素及以下
   • 特性：不带SRAM，需要实时刷新，需要较大内存，驱动稍微复杂
   • 描述：RGB接口的LCD屏幕需要外部提供实时刷新的功能，通常需要较大的内存缓冲区来存储显示数据，驱动相对复杂一些。

3. MIPI接口：

   • 分辨率：通常支持4K分辨率及以上
   • 特性：不带SRAM，支持高分辨率，省电
   • 描述：MIPI接口是一种高速串行接口，通常用于高分辨率的LCD屏幕，如手机屏等。它的特点是带宽大，支持高分辨率显示，并且省电。

不同接口的LCD屏幕适用于不同的应用场景和需求，开发者需要根据具体情况选择适合的LCD接口类型。

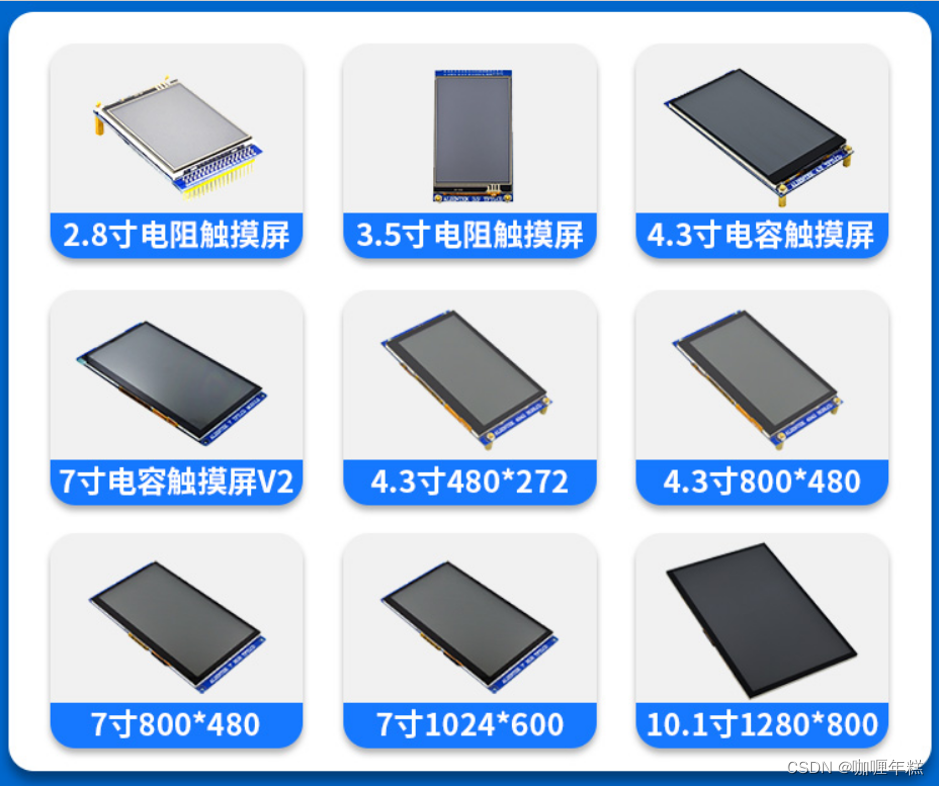

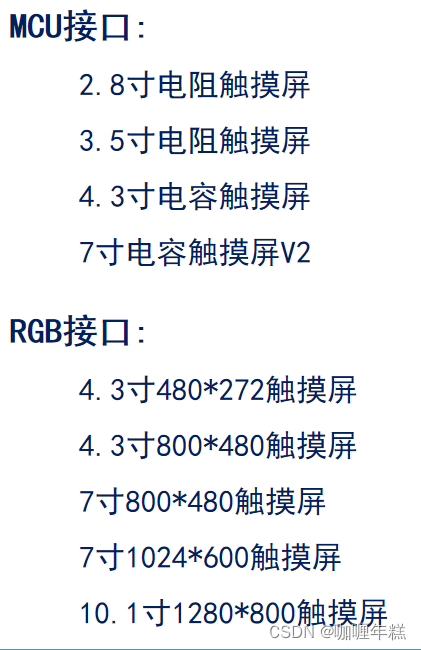

根据提供的信息，可以将LCD屏幕按接口类型和尺寸进行分类：

MCU接口 LCD屏幕：

1. 2.8寸电阻触摸屏
2. 3.5寸电阻触摸屏
3. 4.3寸电容触摸屏
4. 7寸电容触摸屏V2

RGB接口 LCD屏幕：

1. 4.3寸480x272触摸屏
2. 4.3寸800x480触摸屏
3. 7寸800x480触摸屏
4. 7寸1024x600触摸屏
5. 10.1寸1280x800触摸屏

以上是根据接口类型和屏幕尺寸分类的LCD屏幕清单。每种屏幕都有其特定的用途和适用场景，开发者可以根据项目需求选择合适的LCD屏幕。

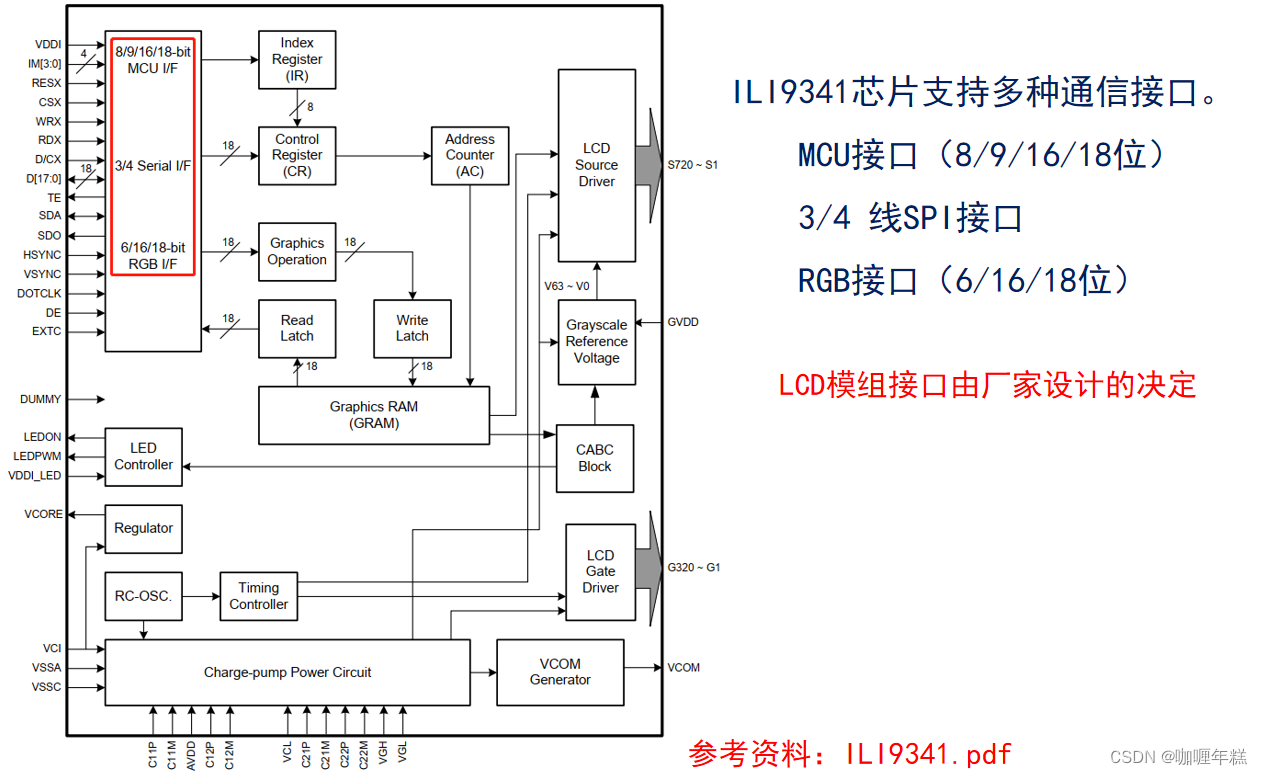

根据提供的信息，ILI9341芯片支持多种通信接口，包括MCU接口和RGB接口。

MCU接口：

• 可以使用8、9、16或18位接口进行通信。

SPI接口：

• 可以使用3线或4线SPI接口进行通信。

RGB接口：

• 可以使用6、16或18位接口进行通信。

这种多接口支持使得ILI9341芯片在不同的应用场景中具有更大的灵活性和兼容性。根据项目需求和具体应用场景，开发者可以选择合适的通信接口与ILI9341芯片进行通信。

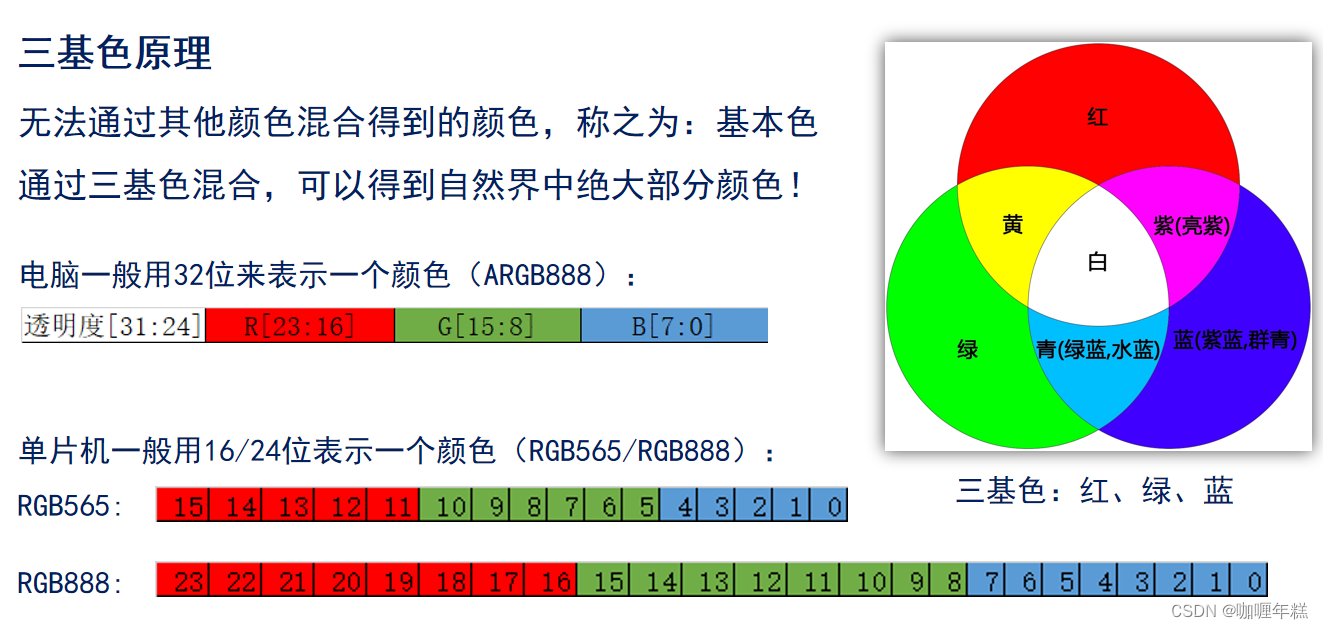

三基色原理是指通过混合三种基本颜色，即红色（R）、绿色（G）和蓝色（B），可以产生出自然界中的大多数颜色。这是因为人类视觉系统对不同波长的光敏感，而混合不同比例的红、绿、蓝三原色可以模拟出各种颜色的感觉。

在计算机中，颜色通常使用32位的格式表示，称为ARGB888格式，其中A表示Alpha通道，R、G、B分别表示红、绿、蓝三个颜色通道。在单片机中，由于资源限制，颜色通常以16位或24位表示，分别称为RGB565和RGB888格式，其中RGB565使用16位来表示颜色，而RGB888使用24位来表示颜色。

这种表示方式允许我们以数字的形式来表示和处理颜色，从而在显示设备上实现丰富的色彩效果。

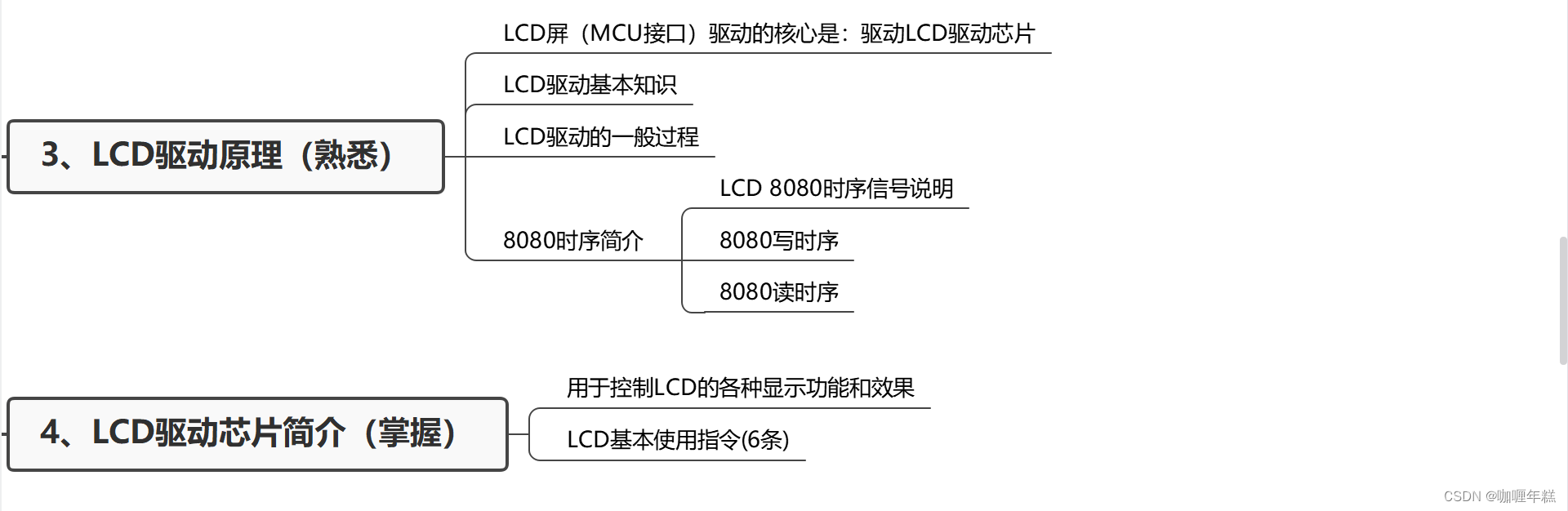

三、LCD驱动原理

LCD屏（MCU接口）的驱动原理涉及到以下几个关键组件和步骤：

1. LCD控制器：通常是一个专门的芯片，负责接收来自单片机的命令和数据，并将其转换成对LCD面板的控制信号。

2. LCD面板：是实际显示图像的硬件组件，由一系列像素点组成。每个像素点的亮度和颜色可以通过控制信号来控制。

3. 驱动方式：MCU接口通常使用并行接口进行通信，这意味着需要多个引脚来传输数据和控制信号。通常包括数据线（D0-D7）、控制线（如RS、RW、E等）以及时钟线等。

4. 显示数据处理：单片机需要将要显示的图像数据转换成适合LCD显示的格式，并通过LCD控制器发送给LCD面板。这通常涉及到图像数据的缓存和处理。

5. 时序控制：在发送数据之前，需要根据LCD面板的特性，生成合适的时序信号，以确保数据能够按照正确的时序传输给LCD面板。

6. 初始化和配置：在使用LCD之前，需要进行初始化和配置，包括设置分辨率、像素格式、驱动模式等。这些配置通常通过发送特定的命令序列给LCD控制器来完成。

7. 显示控制：一旦LCD初始化完成并配置好，单片机可以向LCD控制器发送显示数据，并控制显示的开关、清屏、光标移动等操作。

综上所述，LCD屏（MCU接口）的驱动原理主要涉及到LCD控制器、LCD面板、驱动方式、显示数据处理、时序控制、初始化配置和显示控制等多个方面，通过这些组件和步骤实现对LCD的控制和驱动。

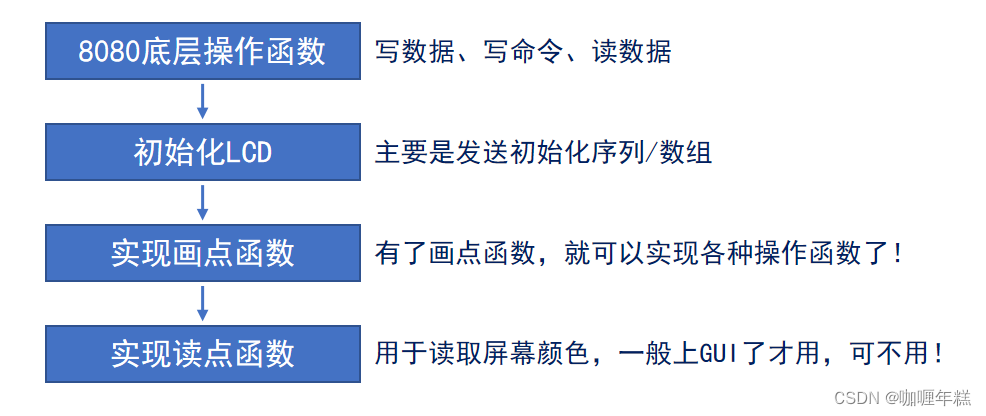

3.1、LCD驱动的一般过程

对LCD驱动的一般过程进行简要说明如下：

1. 编写底层操作函数： 包括写数据、写命令、读数据等底层操作函数，这些函数通常是针对具体的硬件接口（如8080时序）来实现的，用于与LCD驱动芯片进行通信。

2. 初始化LCD： 在初始化阶段，需要向LCD发送特定的初始化序列或配置参数，以设置LCD的工作模式、分辨率、显示方向等各种属性，确保LCD能够正常工作。这一过程通常在系统启动时执行一次。

3. 实现画点函数： 画点函数用于将像素点的颜色信息写入LCD屏幕的指定位置，可以根据具体的绘图需求实现不同的图形绘制函数，如直线、矩形、圆形等。画点函数是实现各种图形显示和界面交互的基础。

4. 实现读点函数（可选）： 读点函数用于从LCD屏幕的指定位置读取像素点的颜色信息，通常用于实现一些特定的功能，如触摸屏的坐标获取、碰撞检测等。读点函数在需要时可以实现，如果系统不需要读取屏幕颜色信息，则可以省略这一步。

通过以上步骤，可以完成LCD驱动的基本功能，实现对LCD屏幕的控制和显示。在实际应用中，还可以根据具体需求进行扩展和优化，以实现更丰富和高效的图形界面。

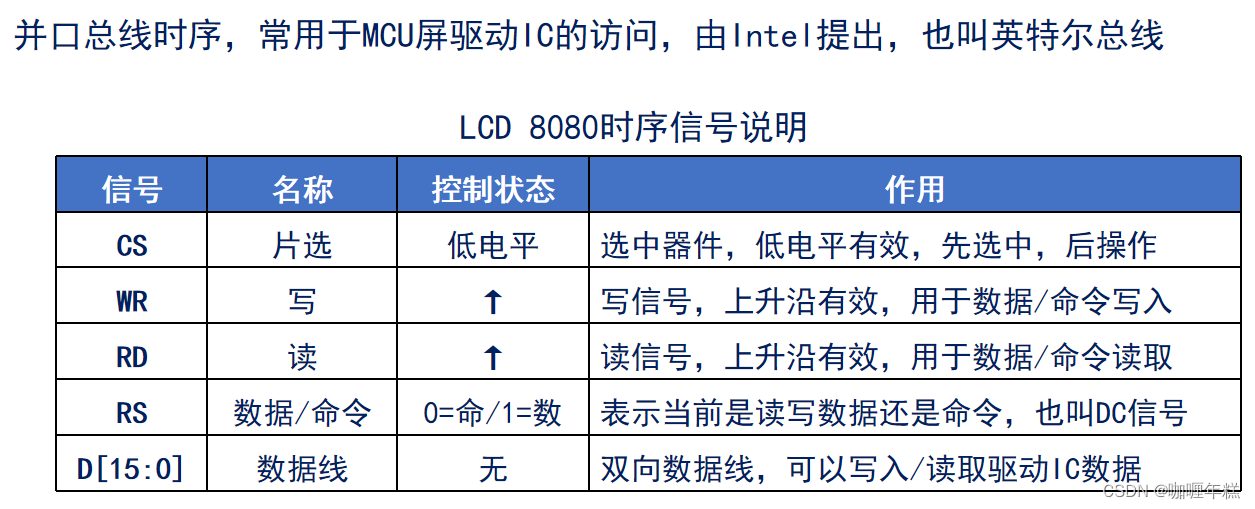

3.2、8080时序简介

8080时序是一种并行总线时序，常用于MCU屏驱动IC的访问，它由Intel提出，因此也被称为英特尔总线。以下是8080时序中常用的信号和其作用：

1. CS（片选）：当CS信号为低电平时，表示选中了相应的设备，使其处于操作状态。CS信号是低电平有效的，意味着在操作开始之前，需要先拉低CS信号来选中设备。

2. WR（写）：WR信号用于向设备写入数据或命令。在8080时序中，WR信号在上升沿时有效，表示数据或命令的写入操作发生。上升沿有效意味着在WR信号的上升沿时，数据或命令被写入设备。

3. RD（读）：RD信号用于从设备中读取数据或命令。与WR相似，RD信号在上升沿时有效，表示数据或命令的读取操作发生。上升沿有效意味着在RD信号的上升沿时，数据或命令被读取出来。

4. RS（数据/命令）：RS信号用于区分当前的操作是读写数据还是读写命令。当RS为低电平时，表示当前是写入命令；当RS为高电平时，表示当前是写入或读取数据。因此，RS信号也被称为DC信号（Data/Command）。

5. D[15:0]（数据线）：D[15:0]是一组双向数据线，用于传输数据或命令。这些线路可以用于写入数据到设备或从设备读取数据。

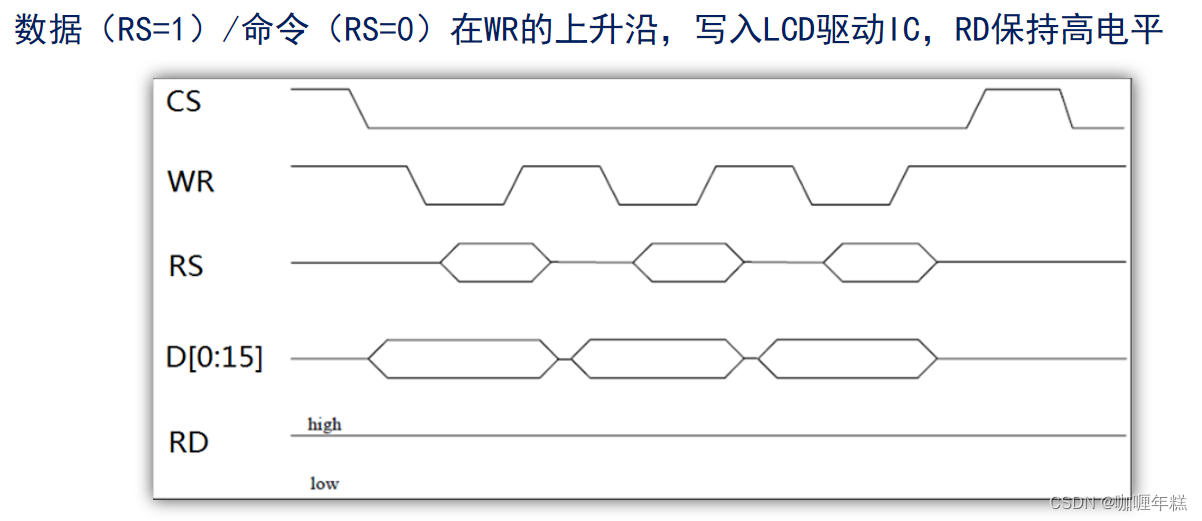

3.3、8080写时序

在8080时序中，写操作的时序如下：

1. 当要写入数据时，RS信号被设置为高电平（1），表示要写入数据；当要写入命令时，RS信号被设置为低电平（0），表示要写入命令。
2. 随后，WR信号在上升沿时产生有效的写入操作。在WR信号的上升沿，数据或命令被写入LCD驱动IC。
3. 在写入操作期间，RD信号保持高电平，表示不进行读取操作。

因此，在8080时序中，写入数据或命令时，RS信号决定了写入的类型（数据或命令），而WR信号的上升沿触发了实际的写入操作，而RD信号则保持高电平，表示不进行读取操作。

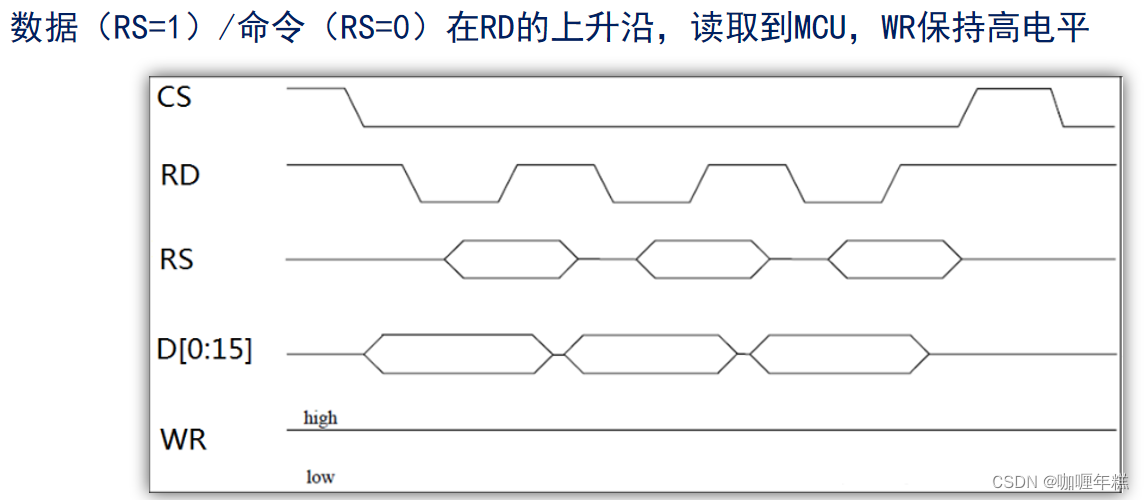

3.4、8080读时序

在8080时序中，读操作的时序如下：

1. 当要读取数据时，RS信号被设置为高电平（1），表示要读取数据；当要读取命令时，RS信号被设置为低电平（0），表示要读取命令。
2. 随后，RD信号在上升沿时产生有效的读取操作。在RD信号的上升沿，数据或命令从LCD驱动IC读取到MCU。
3. 在读取操作期间，WR信号保持高电平，表示不进行写入操作。

因此，在8080时序中，读取数据或命令时，RS信号决定了读取的类型（数据或命令），而RD信号的上升沿触发了实际的读取操作，而WR信号则保持高电平，表示不进行写入操作。

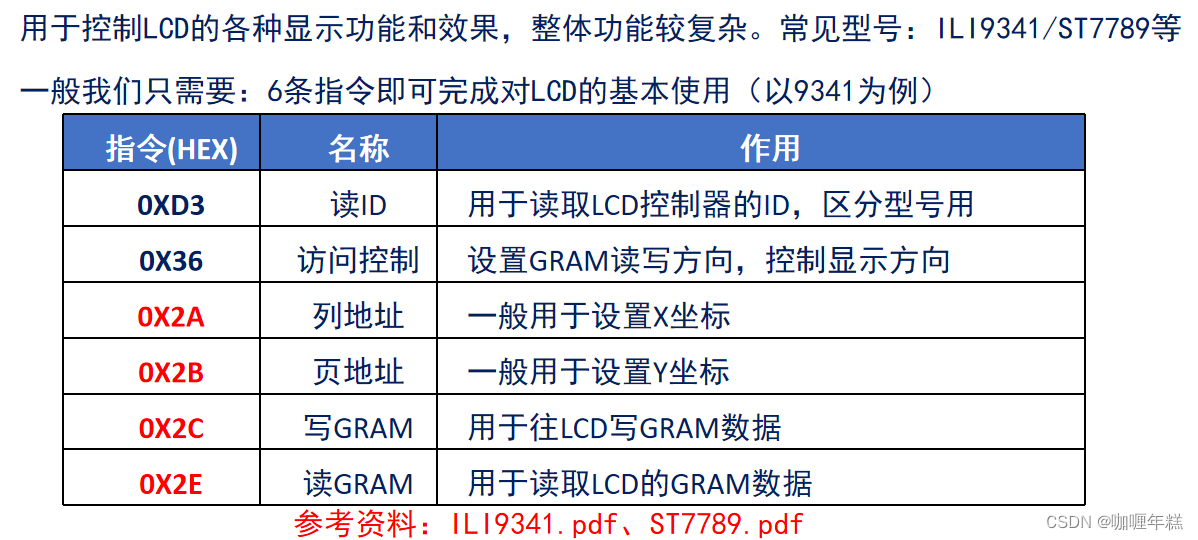

四、LCD驱动芯片简介

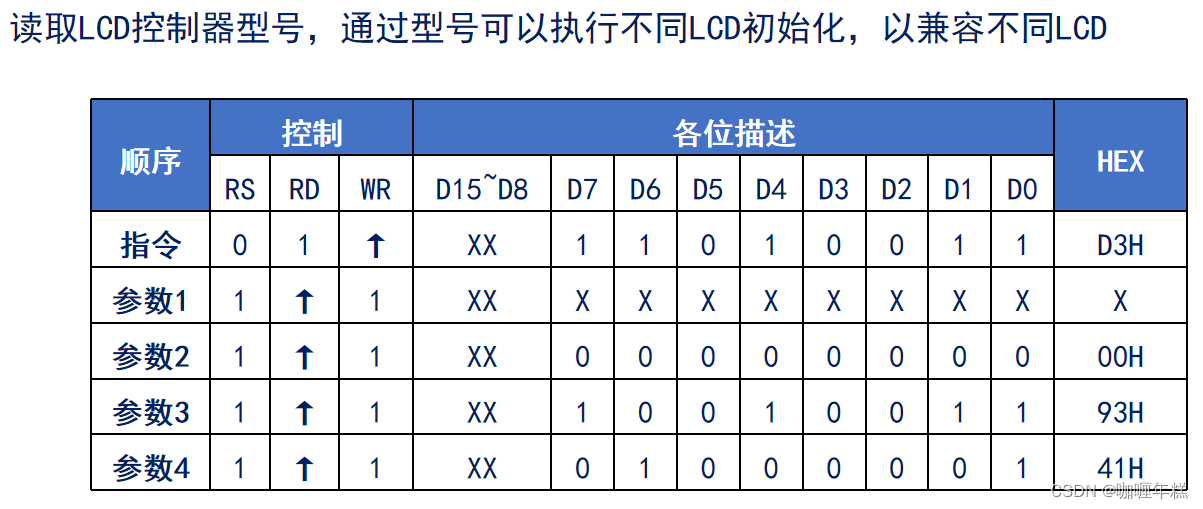

4.1、读ID指令（0XD3）

要执行读取LCD控制器型号的操作，可以按照以下步骤进行：

1. 设置RS为低电平（0），表示要发送命令。
2. 将命令0xD3（读ID指令）写入数据线D[15:0]。
3. 将CS信号置为低电平，选中LCD驱动IC。
4. 触发WR信号的上升沿，将命令写入LCD驱动IC。
5. 将RS设置为高电平（1），表示要读取数据。
6. 将CS信号保持低电平，继续选中LCD驱动IC。
7. 触发RD信号的上升沿，从LCD驱动IC读取数据。
8. 读取数据线D[15:0]上的数据，这就是LCD控制器型号。

在执行完读取操作后，需要将CS信号置为高电平，取消对LCD驱动IC的选中状态。

这样就可以通过读取LCD控制器型号的方式来执行不同的LCD初始化，以兼容不同的LCD设备。

4.2、访问控制指令（0X36）

要执行访问控制指令（0x36）来实现GRAM读写方向控制，需要按照以下步骤进行：

1. 设置RS为低电平（0），表示要发送命令。
2. 将命令0x36（访问控制指令）写入数据线D[15:0]。
3. 将CS信号置为低电平，选中LCD驱动IC。
4. 触发WR信号的上升沿，将命令写入LCD驱动IC。
5. 设置RS为高电平（1），表示要写入参数数据。
6. 将参数数据（MX, MY, MV, BGR）写入数据线D[15:0]。
7. 再次触发WR信号的上升沿，将参数数据写入LCD驱动IC。
8. 将CS信号置为高电平，取消对LCD驱动IC的选中状态。

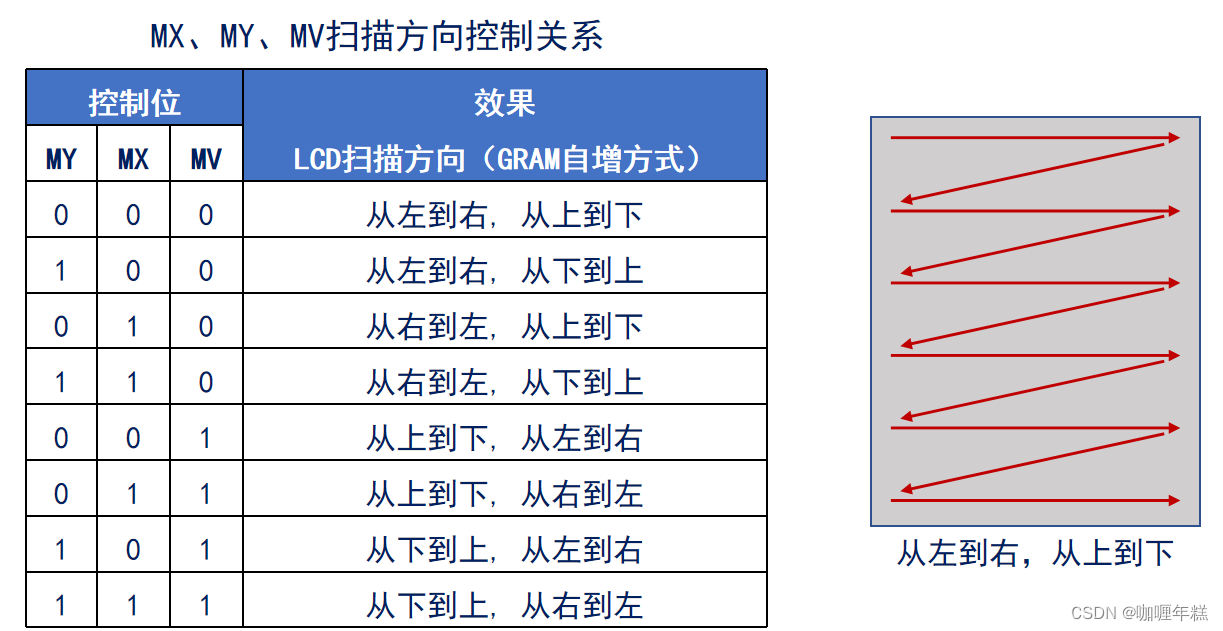

在这个过程中，MX, MY, MV这三个参数共同控制GRAM的自增方向，从而控制显示方向。BGR位用于控制RGB或BGR的顺序。

通过执行访问控制指令，可以灵活地控制GRAM的读写方向，从而实现不同的显示效果。

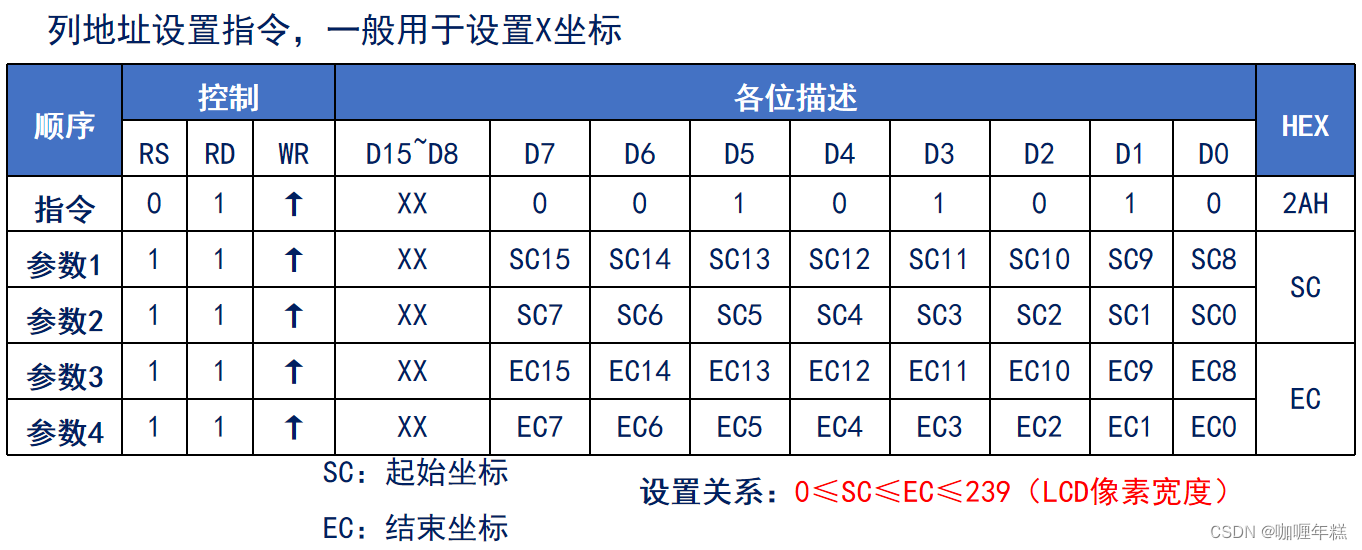

4.3、X坐标设置指令（0X2A）

要执行X坐标设置指令（0x2A），以设置列地址，即X坐标，需要按照以下步骤进行：

1. 设置RS为低电平（0），表示要发送命令。
2. 将命令0x2A（X坐标设置指令）写入数据线D[15:0]。
3. 将CS信号置为低电平，选中LCD驱动IC。
4. 触发WR信号的上升沿，将命令写入LCD驱动IC。
5. 设置RS为高电平（1），表示要写入参数数据。
6. 将起始坐标（SC）写入数据线D[15:0]。
7. 再次触发WR信号的上升沿，将起始坐标写入LCD驱动IC。
8. 将结束坐标（EC）写入数据线D[15:0]。
9. 再次触发WR信号的上升沿，将结束坐标写入LCD驱动IC。
10. 将CS信号置为高电平，取消对LCD驱动IC的选中状态。

在这个过程中，起始坐标（SC）和结束坐标（EC）用于设置X坐标的范围，即列地址的起始和结束位置。确保SC小于等于EC，并且它们的取值范围在0到LCD像素宽度之间（通常是239）。

通过执行X坐标设置指令，可以准确地设置列地址范围，从而控制LCD显示内容在X轴上的位置。

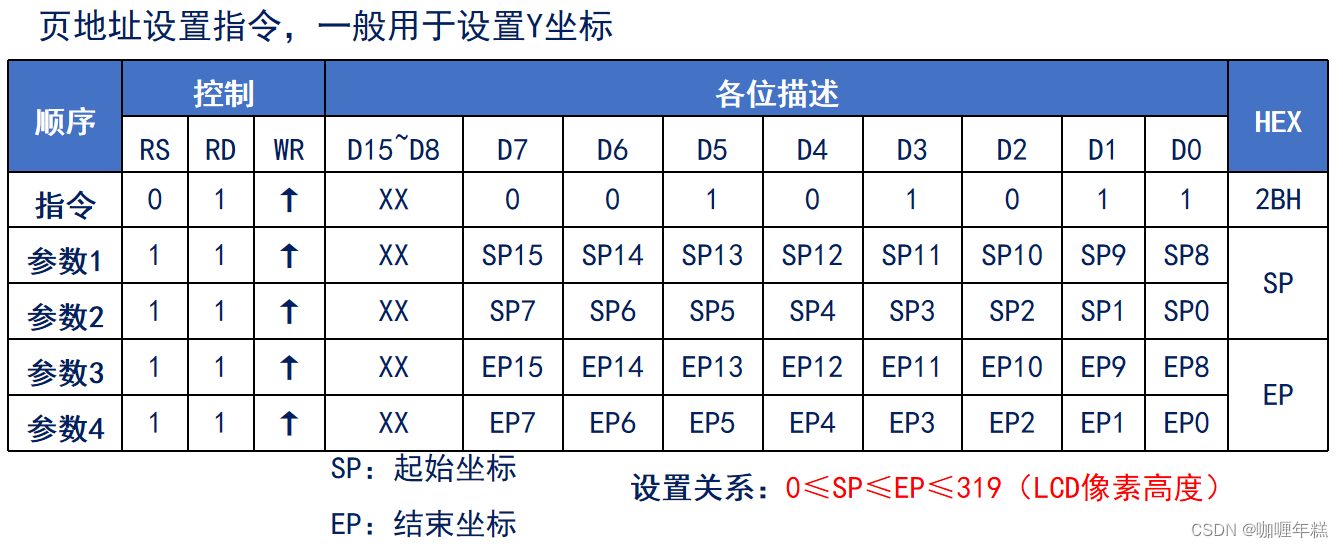

4.4、Y坐标设置指令（0X2B）

要执行Y坐标设置指令（0x2B），以设置页地址，即Y坐标，需要按照以下步骤进行：

1. 设置RS为低电平（0），表示要发送命令。
2. 将命令0x2B（Y坐标设置指令）写入数据线D[15:0]。
3. 将CS信号置为低电平，选中LCD驱动IC。
4. 触发WR信号的上升沿，将命令写入LCD驱动IC。
5. 设置RS为高电平（1），表示要写入参数数据。
6. 将起始坐标（SP）写入数据线D[15:0]。
7. 再次触发WR信号的上升沿，将起始坐标写入LCD驱动IC。
8. 将结束坐标（EP）写入数据线D[15:0]。
9. 再次触发WR信号的上升沿，将结束坐标写入LCD驱动IC。
10. 将CS信号置为高电平，取消对LCD驱动IC的选中状态。

在这个过程中，起始坐标（SP）和结束坐标（EP）用于设置Y坐标的范围，即页地址的起始和结束位置。确保SP小于等于EP，并且它们的取值范围在0到LCD像素高度之间（通常是319）。

通过执行Y坐标设置指令，可以准确地设置页地址范围，从而控制LCD显示内容在Y轴上的位置。

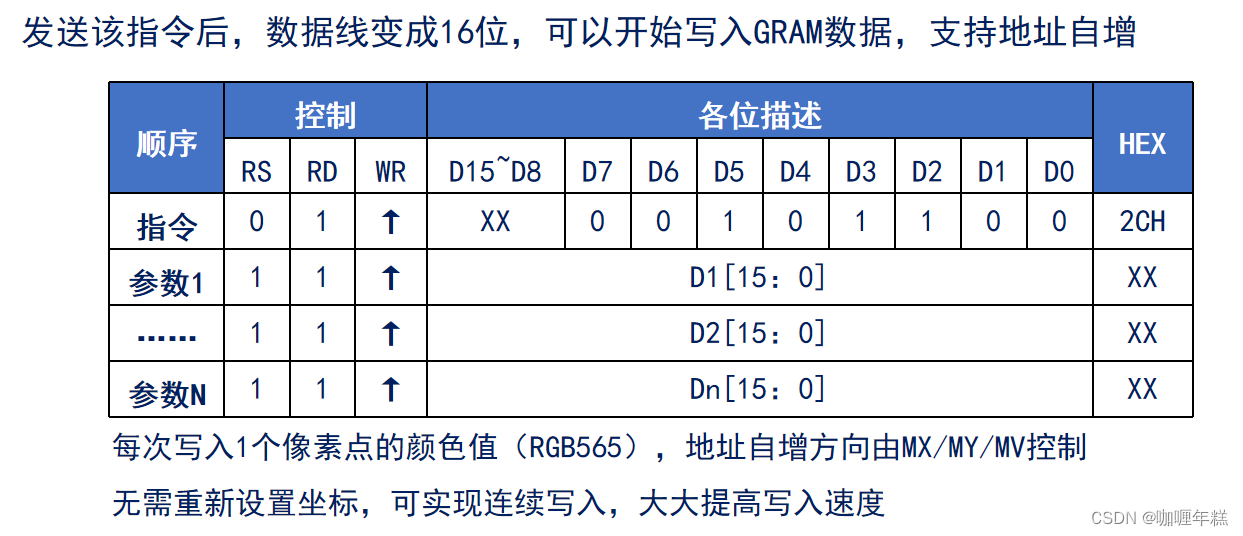

4.5、写GRAM指令（0X2C）

要执行写GRAM指令（0x2C），以写入GRAM数据，需要按照以下步骤进行：

1. 设置RS为低电平（0），表示要发送命令。
2. 将命令0x2C（写GRAM指令）写入数据线D[15:0]。
3. 将CS信号置为低电平，选中LCD驱动IC。
4. 触发WR信号的上升沿，将命令写入LCD驱动IC。
5. 设置RS为高电平（1），表示要写入数据。
6. 准备要写入的像素点的颜色值（RGB565格式），写入数据线D[15:0]。
7. 再次触发WR信号的上升沿，将像素点的颜色值写入LCD驱动IC。
8. 如果需要连续写入多个像素点，数据线会自动自增，无需重新设置坐标。

在这个过程中，每次写入一个像素点的颜色值，数据线的格式为RGB565，即16位，高位8位为红色通道，中间6位为绿色通道，低位5位为蓝色通道。地址自增方向由MX/MY/MV控制，无需重新设置坐标，可以实现连续写入，从而大大提高写入速度。

通过执行写GRAM指令，可以向LCD屏幕的GRAM中写入像素点的颜色值，从而实现显示内容的更新。

4.6、读GRAM指令（0X2E）

要执行读GRAM指令（0x2E），以读取GRAM数据，可以按照以下步骤进行：

1. 设置RS为低电平（0），表示要发送命令。
2. 将命令0x2E（读GRAM指令）写入数据线D[15:0]。
3. 将CS信号置为低电平，选中LCD驱动IC。
4. 触发WR信号的上升沿，将命令写入LCD驱动IC。
5. 设置RS为高电平（1），表示要读取数据。
6. 发送dummy数据，读取GRAM中的垃圾数据（dummy）。
7. 依次读取R1G1和B1R2数据，每次读取一个像素点的颜色。
8. 根据RGB565格式的颜色值，提取出红色、绿色和蓝色通道的值，并返回合并后的颜色值。

在这个过程中，需要连续读取3次数据，每次读取一个像素点的颜色值。其中，dummy数据用于丢弃GRAM中的垃圾数据，实际上不会被使用。而读取R1G1和B1R2数据则是实际的颜色值数据，需要根据RGB565格式进行处理，提取出红色、绿色和蓝色通道的值，最终合并成完整的颜色值。

通过执行读GRAM指令，可以从LCD屏幕的GRAM中读取像素点的颜色值，用于一些特定的应用场景，例如颜色采集、屏幕截图等。

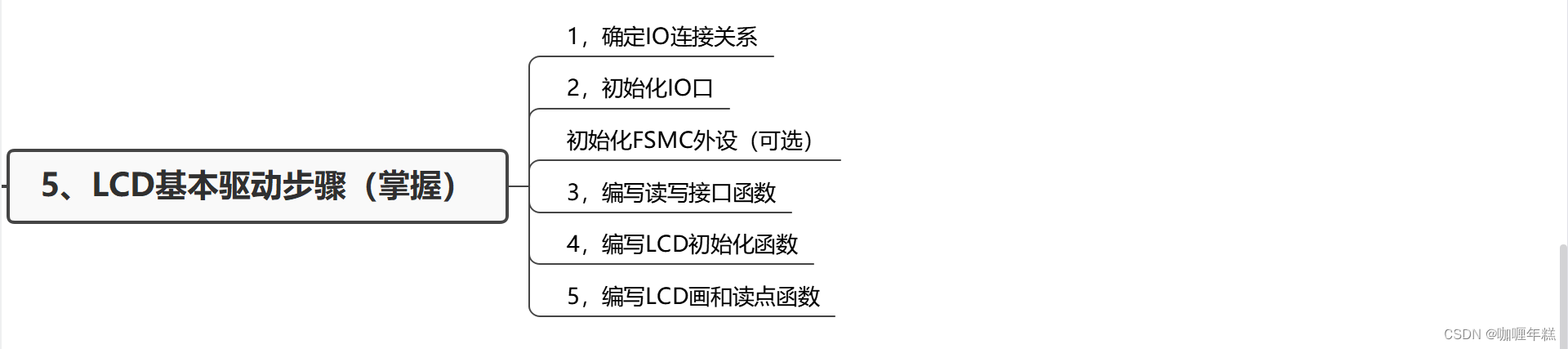

五、LCD基本驱动步骤

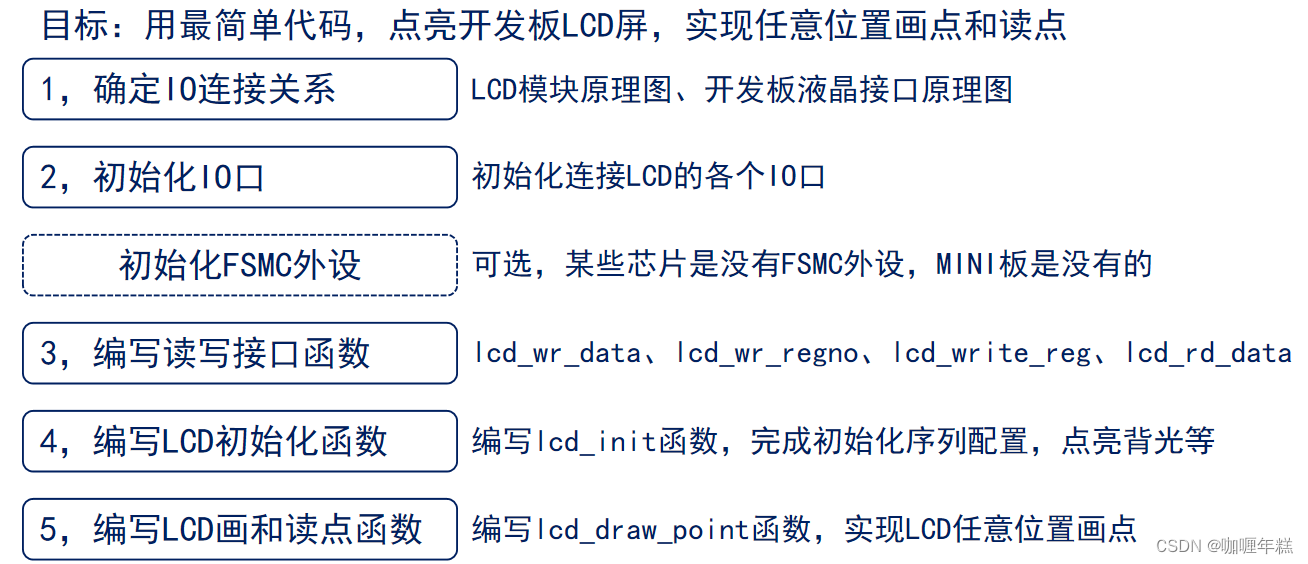

下面是实现点亮开发板LCD屏、实现任意位置画点和读点的基本驱动步骤：

1. 确定IO连接关系：

   • 参考LCD模块原理图以及开发板液晶接口原理图，确定LCD模块与开发板上的IO口的连接关系。

2. 初始化IO口：

   • 初始化连接LCD的各个IO口，确保能够正确地与LCD通信。
   • 如果需要使用FSMC外设，需要初始化FSMC外设，确保能够正确地与LCD进行数据交互。

3. 编写读写接口函数：

   • 编写读写接口函数，包括写数据、写寄存器命令、写寄存器等函数，以便于与LCD进行通信。
   • 例如，编写 lcd_wr_data()、lcd_wr_regno()、lcd_write_reg()、lcd_rd_data() 等函数。

4. 编写LCD初始化函数：

   • 编写 lcd_init() 函数，完成LCD的初始化序列配置，点亮背光等操作。
   • 在初始化函数中，按照LCD模块的要求，依次发送初始化命令序列，完成LCD的初始化配置。

5. 编写LCD画和读点函数：

   • 编写 lcd_draw_point() 函数，实现在LCD的任意位置画点的功能。
   • 编写 lcd_read_point() 函数，实现从LCD的任意位置读取像素点的颜色值。

这些基本步骤可以帮助你完成对LCD屏幕的基本驱动，实现点亮屏幕、画点和读点的功能。根据具体的开发板和LCD模块，可能还需要做一些适配和调试工作，确保驱动能够正常运行。

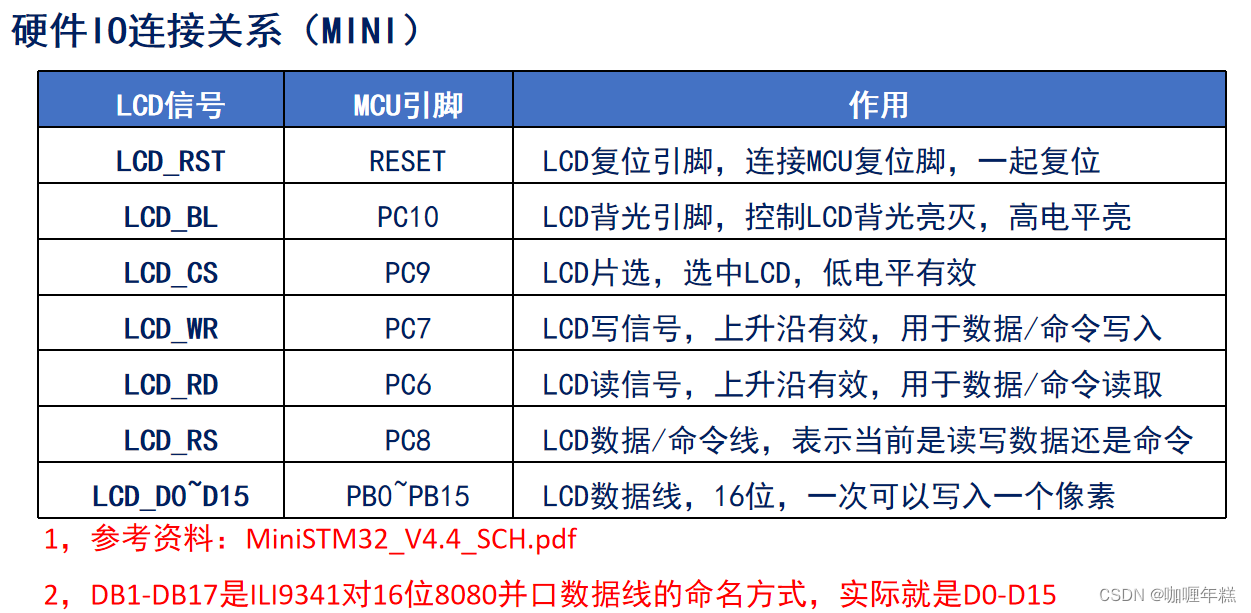

根据提供的LCD信号与MCU引脚对应关系，我们可以开始编写基本的LCD驱动程序。以下是一个简单的示例代码框架：

#include "stm32f4xx.h" // 根据具体的芯片型号修改头文件

// 定义LCD信号与MCU引脚对应关系
#define LCD_RST_PIN GPIO_Pin_0 // 示例中使用的引脚号仅供参考，具体需要根据实际连接修改
#define LCD_BL_PIN  GPIO_Pin_1
#define LCD_CS_PIN  GPIO_Pin_2
#define LCD_WR_PIN  GPIO_Pin_3
#define LCD_RD_PIN  GPIO_Pin_4
#define LCD_RS_PIN  GPIO_Pin_5

// 初始化LCD的IO口
void LCD_IO_Init() {
    GPIO_InitTypeDef GPIO_InitStructure;

    // 使能对应IO口时钟
    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB | RCC_AHB1Periph_GPIOC, ENABLE);

    // 配置LCD引脚为输出模式
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
    GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
    GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

    // 配置LCD_RST、LCD_BL、LCD_CS、LCD_WR、LCD_RD、LCD_RS为输出模式
    GPIO_InitStructure.GPIO_Pin = LCD_RST_PIN | LCD_BL_PIN | LCD_CS_PIN | LCD_WR_PIN | LCD_RD_PIN | LCD_RS_PIN;
    GPIO_Init(GPIOC, &GPIO_InitStructure);

    // 配置LCD_D0~D15为输出模式
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3 | GPIO_Pin_4 | GPIO_Pin_5 |
                                   GPIO_Pin_6 | GPIO_Pin_7 | GPIO_Pin_8 | GPIO_Pin_9 | GPIO_Pin_10 | GPIO_Pin_11 |
                                   GPIO_Pin_12 | GPIO_Pin_13 | GPIO_Pin_14 | GPIO_Pin_15;
    GPIO_Init(GPIOB, &GPIO_InitStructure);
}

// LCD初始化函数
void LCD_Init() {
    // 重置LCD
    GPIO_SetBits(GPIOC, LCD_RST_PIN); // 置高
    delay_ms(10); // 延时10ms
    GPIO_ResetBits(GPIOC, LCD_RST_PIN); // 置低
    delay_ms(10); // 延时10ms
    GPIO_SetBits(GPIOC, LCD_RST_PIN); // 置高
    delay_ms(100); // 延时100ms

    // 其他初始化操作，根据具体LCD型号需发送相应的初始化序列
    // ...
}

// 在指定位置画点
void LCD_DrawPoint(uint16_t x, uint16_t y, uint16_t color) {
    // 设置坐标
    LCD_WriteReg(0x2A); // 设置X坐标
    LCD_WriteData(x >> 8);
    LCD_WriteData(x & 0xFF);
    LCD_WriteData(x >> 8);
    LCD_WriteData(x & 0xFF);

    LCD_WriteReg(0x2B); // 设置Y坐标
    LCD_WriteData(y >> 8);
    LCD_WriteData(y & 0xFF);
    LCD_WriteData(y >> 8);
    LCD_WriteData(y & 0xFF);

    // 写GRAM指令
    LCD_WriteReg(0x2C);
    LCD_WriteData(color >> 8);
    LCD_WriteData(color & 0xFF);
}

int main(void) {
    // 初始化IO口
    LCD_IO_Init();

    // 初始化LCD
    LCD_Init();

    // 画点示例：在(100, 100)位置画一个红色的点
    LCD_DrawPoint(100, 100, 0xF800); // 0xF800 表示红色

    while(1) {
        // 主循环
    }
}

这是一个简单的示例，涵盖了初始化IO口、LCD初始化、画点等基本功能。实际应用中，还需要根据LCD型号和具体需求进行更详细的配置和实现。

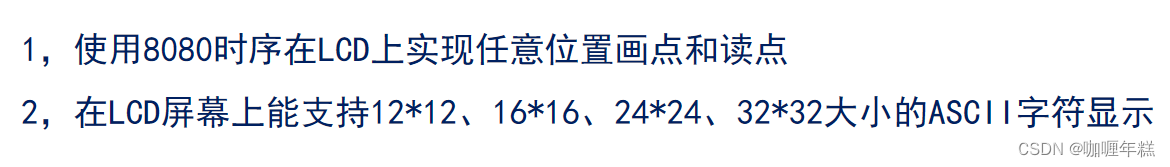

六、编程实战1

LCD 8080时序

lcd.c

#include "stdlib.h"
#include "./BSP/LCD/lcd.h"
#include "./SYSTEM/usart/usart.h"
#include "./SYSTEM/delay/delay.h"
#include "./BSP/LCD/lcd_ex.c"
#include "./BSP/LCD/lcdfont.h"

/* LCD的画笔颜色和背景色 */
uint32_t g_point_color = 0XF800;    /* 画笔颜色 */
uint32_t g_back_color  = 0XFFFF;    /* 背景色 */

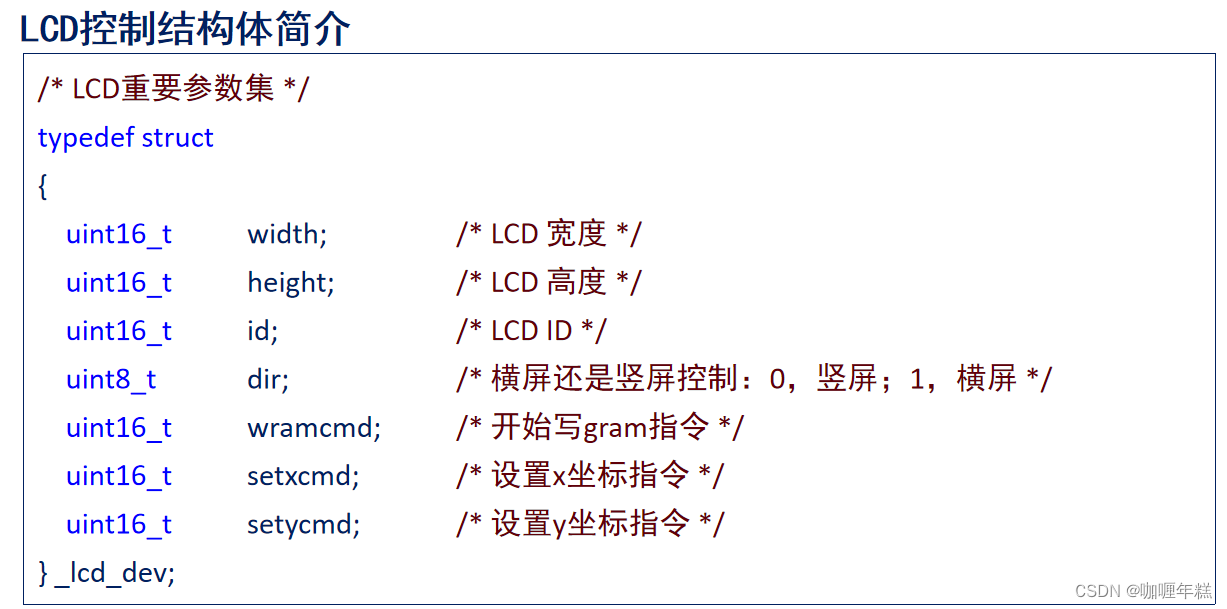

/* 管理LCD重要参数 */
_lcd_dev lcddev;

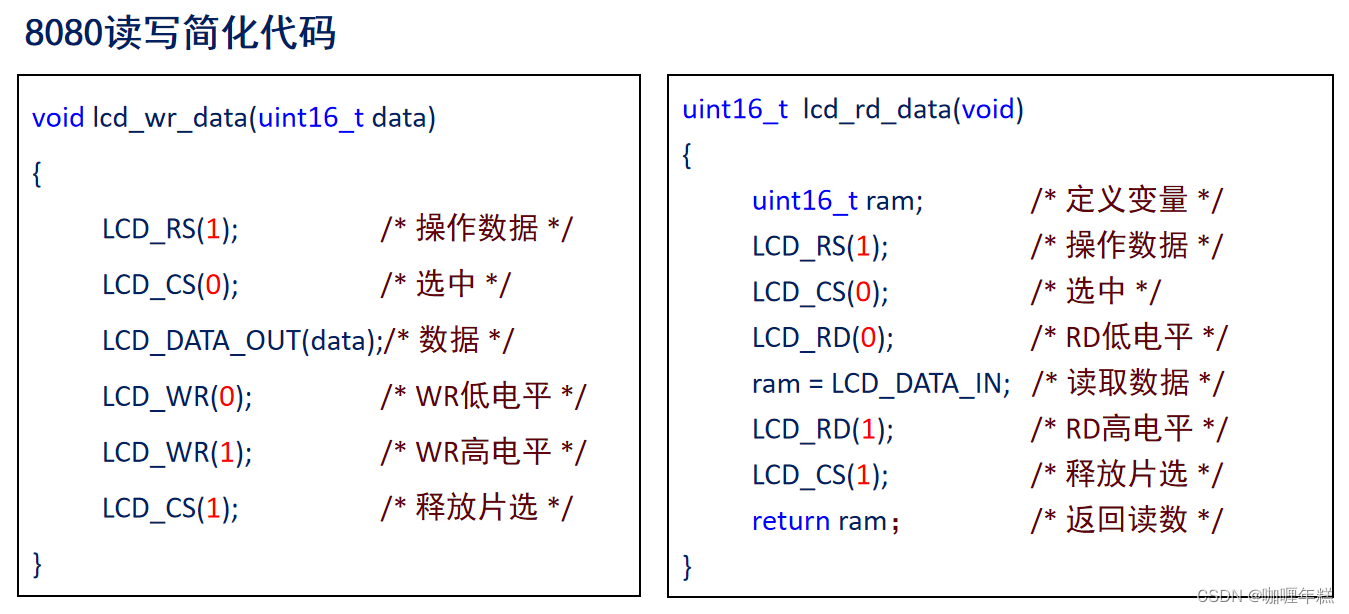

/* 8080 写数据 */
void lcd_wr_data (uint16_t data)
{
    LCD_RS(1);          /* 操作数据 */
    LCD_CS(0);          /* 选中 */
    LCD_DATA_OUT(data); /* 数据 */
    LCD_WR(0);          /* WR低电平 */
    LCD_WR(1);          /* WR高电平 */
    LCD_CS(1);          /* 释放片选 */
}

/* 8080 写命令 */
void lcd_wr_regno(uint16_t regno)
{
    LCD_RS(0);          /* RS=0,表示写寄存器 */
    LCD_CS(0);          /* 选中 */
    LCD_DATA_OUT(regno);/* 命令 */
    LCD_WR(0);          /* WR低电平 */
    LCD_WR(1);          /* WR高电平 */
    LCD_CS(1);          /* 释放片选 */
}

/* 往寄存器写值 */
void lcd_write_reg(uint16_t regno, uint16_t data)
{
    lcd_wr_regno(regno);    /* 写入要写的寄存器序号 */
    lcd_wr_data(data);      /* 写入数据 */
}

static void lcd_opt_delay(uint32_t i)
{
    while(i--);
}

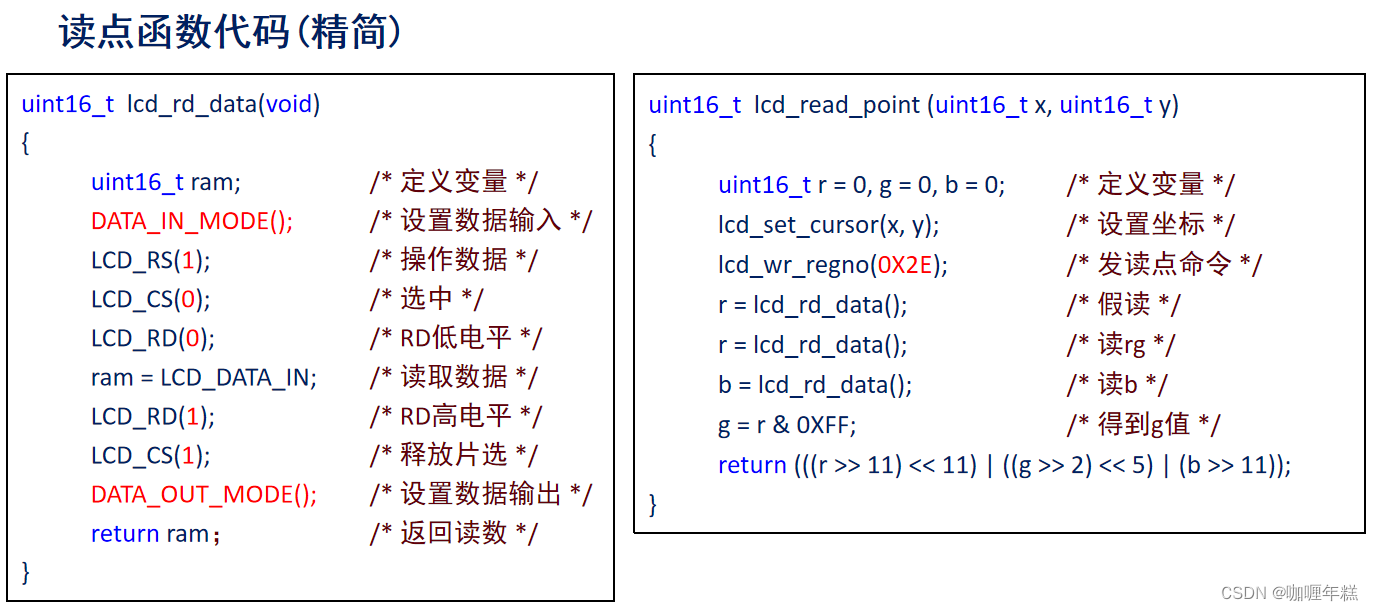

/* LCD读数据 */
uint16_t lcd_rd_data(void)
{
    volatile uint16_t ram;  /* 防止被优化 */

    GPIO_InitTypeDef gpio_init_struct;
    /* LCD_DATA 引脚模式设置, 上拉输入, 准备接收数据 */
    gpio_init_struct.Pin = LCD_DATA_GPIO_PIN;
    gpio_init_struct.Mode = GPIO_MODE_INPUT;
    gpio_init_struct.Pull = GPIO_PULLUP;
    gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(LCD_DATA_GPIO_PORT, &gpio_init_struct);

    LCD_RS(1);              /* RS=1,表示操作数据 */
    LCD_CS(0);
    LCD_RD(0);
    lcd_opt_delay(2);
    ram = LCD_DATA_IN;      /* 读取数据 */
    LCD_RD(1);
    LCD_CS(1);

    /* LCD_DATA 引脚模式设置, 推挽输出, 恢复输出状态 */
    gpio_init_struct.Pin = LCD_DATA_GPIO_PIN;
    gpio_init_struct.Mode = GPIO_MODE_OUTPUT_PP;
    gpio_init_struct.Pull = GPIO_PULLUP;
    gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(LCD_DATA_GPIO_PORT, &gpio_init_struct);

    return ram;
}

/* 准备写GRAM */
void lcd_write_ram_prepare(void)
{
    lcd_wr_regno(lcddev.wramcmd);
}

/* 设置坐标 */
void lcd_set_cursor(uint16_t x, uint16_t y)
{
    lcd_wr_regno(lcddev.setxcmd);
    lcd_wr_data(x >> 8);
    lcd_wr_data(x & 0xFF);
    lcd_wr_regno(lcddev.setycmd);
    lcd_wr_data(y >> 8);
    lcd_wr_data(y & 0xFF);
}

/* 画点 */
void lcd_draw_point(uint16_t x, uint16_t y, uint16_t color)
{
    lcd_set_cursor(x, y);
    lcd_write_ram_prepare();
    lcd_wr_data(color);
}

/* 读点 */
uint16_t  lcd_read_point (uint16_t x, uint16_t y)
{
    uint16_t r = 0, g = 0, b = 0;   /* 定义变量 */

    lcd_set_cursor(x, y);           /* 设置坐标 */
    lcd_wr_regno(0X2E);             /* 发读点命令 */
    r = lcd_rd_data();              /* 假读 */
    r = lcd_rd_data();              /* 读rg */
    b = lcd_rd_data();              /* 读b */
    g = r & 0XFF;                   /* 得到g值 */
    return (((r >> 11) << 11) | ((g >> 2) << 5) | (b >> 11));
}

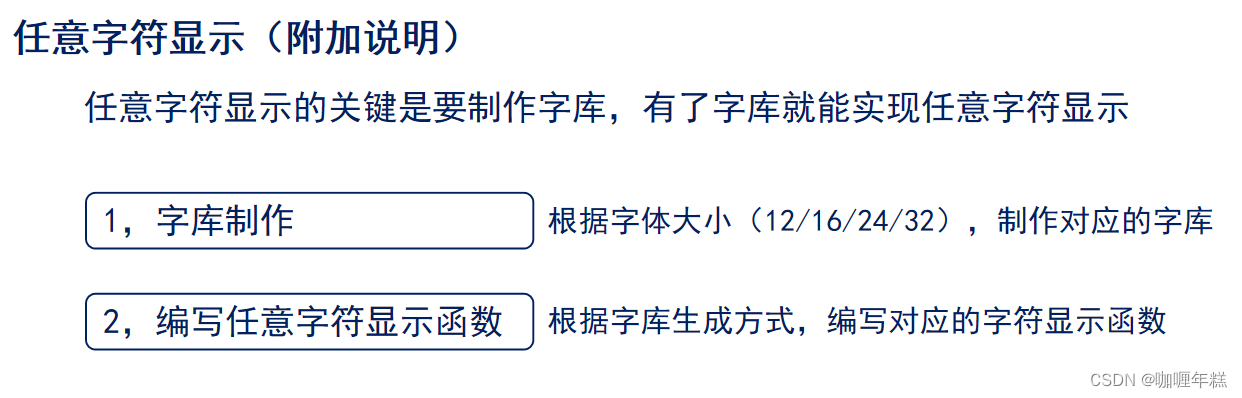

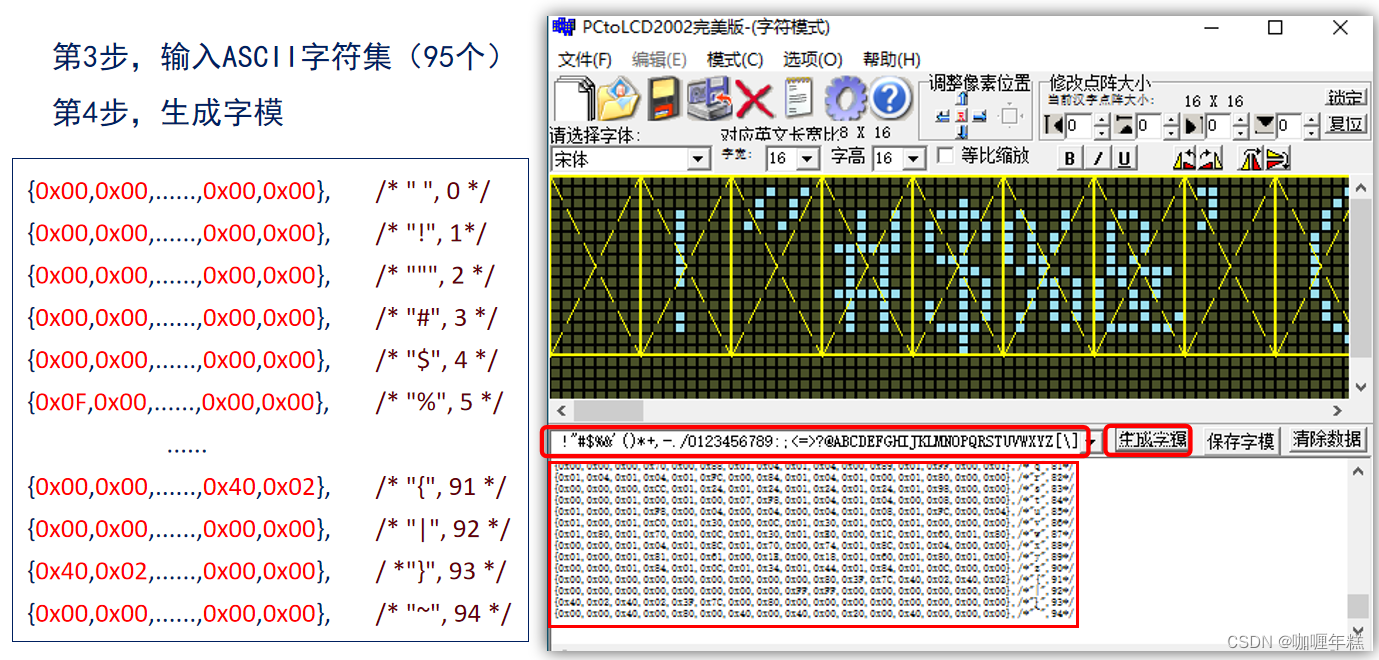

void lcd_show_char(uint16_t x, uint16_t y, char chr, uint8_t size, uint8_t mode, uint16_t color)
{
    uint8_t t, t1, temp;
    uint8_t *pfont = NULL;
    uint8_t csize = (size / 8+((size % 8) ? 1 : 0)) * (size / 2);
    chr = chr - ' ';
    uint16_t y0 = y;

    switch(size)
    {
        case 12:
            pfont = (uint8_t *)asc2_1206[chr];  /* 调用1206字体 */
            break;

        case 16:
            pfont = (uint8_t *)asc2_1608[chr];  /* 调用1608字体 */
            break;

        case 24:
            pfont = (uint8_t *)asc2_2412[chr];  /* 调用2412字体 */
            break;

        case 32:
            pfont = (uint8_t *)asc2_3216[chr];  /* 调用3216字体 */
            break;

        default:
            return ;
    }

    for (t = 0; t < csize; t++)
    {
        temp = pfont[t];

        for (t1 = 0; t1 < 8; t1++)
        {
            if (temp & 0x80)
            {
                lcd_draw_point(x, y, color);
            }
            else if (mode == 0)
            {
                lcd_draw_point(x, y, g_back_color);
            }

            temp <<= 1;
            y++;

            if ((y - y0) == size)
            {
                y = y0;
                x++;
                break;
            }
        }

    }

}


void lcd_clear(uint16_t color)
{
    uint32_t index = 0;
    uint32_t totalpoint = lcddev.width;

    totalpoint *= lcddev.height;    /* 得到总点数 */
    lcd_set_cursor(0, 0);   /* 设置光标位置 */
    lcd_write_ram_prepare();        /* 开始写入GRAM */

    LCD_RS(1);                      /* RS=1,表示写数据 */
    LCD_CS(0);

    for (index = 0; index < totalpoint; index++)
    {
        LCD_DATA_OUT(color);        /* 写入要写的数据 */
        LCD_WR(0);
        LCD_WR(1);
    }

    LCD_CS(1);
}

/* 初始化LCD */
void lcd_init(void)
{
    GPIO_InitTypeDef gpio_init_struct;

    LCD_BL_GPIO_CLK_ENABLE();   /* LCD_BL脚时钟使能 */
    LCD_CS_GPIO_CLK_ENABLE();   /* LCD_CS脚时钟使能 */
    LCD_WR_GPIO_CLK_ENABLE();   /* LCD_WR脚时钟使能 */
    LCD_RD_GPIO_CLK_ENABLE();   /* LCD_RD脚时钟使能 */
    LCD_RS_GPIO_CLK_ENABLE();   /* LCD_RS脚时钟使能 */
    LCD_DATA_GPIO_CLK_ENABLE(); /* LCD_DATA脚时钟使能 */
    __HAL_RCC_AFIO_CLK_ENABLE();
    __HAL_AFIO_REMAP_SWJ_NOJTAG(); /* 禁止JTAG, 使能SWD, 释放PB3,PB4两个引脚做普通IO用 */

    gpio_init_struct.Pin = LCD_BL_GPIO_PIN;
    gpio_init_struct.Mode = GPIO_MODE_OUTPUT_PP;            /* 推挽复用 */
    gpio_init_struct.Pull = GPIO_PULLUP;                    /* 上拉 */
    gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH;          /* 高速 */
    HAL_GPIO_Init(LCD_BL_GPIO_PORT, &gpio_init_struct);     /* LCD_BL引脚模式设置(推挽输出) */

    gpio_init_struct.Pin = LCD_CS_GPIO_PIN;
    HAL_GPIO_Init(LCD_CS_GPIO_PORT, &gpio_init_struct);     /* 初始化LCD_CS引脚 */

    gpio_init_struct.Pin = LCD_WR_GPIO_PIN;
    HAL_GPIO_Init(LCD_WR_GPIO_PORT, &gpio_init_struct);     /* 初始化LCD_WR引脚 */

    gpio_init_struct.Pin = LCD_RD_GPIO_PIN;
    HAL_GPIO_Init(LCD_RD_GPIO_PORT, &gpio_init_struct);     /* 初始化LCD_RD引脚 */

    gpio_init_struct.Pin = LCD_RS_GPIO_PIN;
    HAL_GPIO_Init(LCD_RS_GPIO_PORT, &gpio_init_struct);     /* 初始化LCD_RS引脚 */

    gpio_init_struct.Pin = LCD_DATA_GPIO_PIN;
    gpio_init_struct.Mode = GPIO_MODE_OUTPUT_PP;            /* 推挽输出 */
    HAL_GPIO_Init(LCD_DATA_GPIO_PORT, &gpio_init_struct);   /* LCD_DATA引脚模式设置 */

    LCD_WR(1);                  /* WR 默认高电平 */
    LCD_RD(1);                  /* RD 默认高电平 */
    LCD_CS(1);                  /* CS 默认高电平 */
    LCD_RS(1);                  /* RS 默认高电平 */
    LCD_DATA_OUT(0XFFFF);       /* DATA 默认高电平 */

    /* 读取ID */
    lcd_wr_regno(0xD3);
    lcddev.id = lcd_rd_data();  /* 假读 */
    lcddev.id = lcd_rd_data();  /* 00 */
    lcddev.id = lcd_rd_data();  /* 93 */
    lcddev.id <<= 8;
    lcddev.id |= lcd_rd_data();  /* 41 */

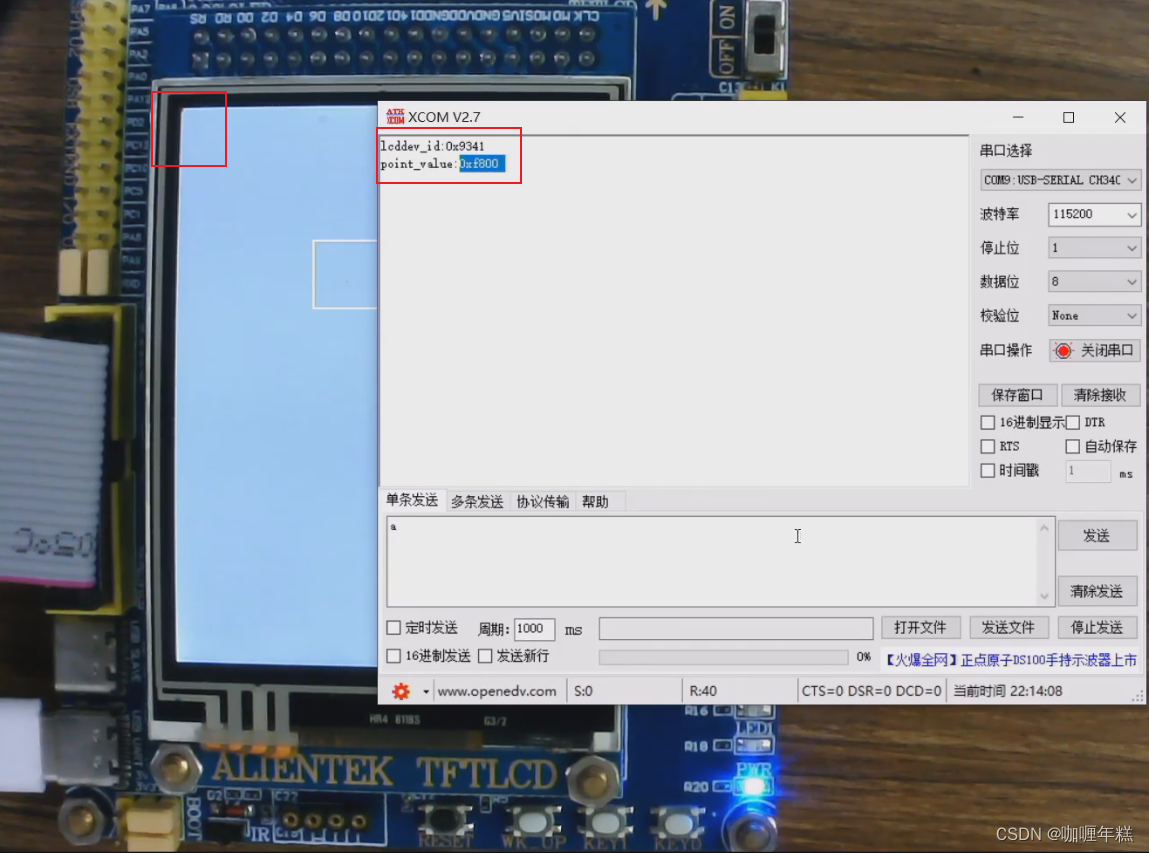

    printf("lcddev_id:%#x \r\n", lcddev.id);

    /* 完成初始化序列 */
    if (lcddev.id == 0x9341)
        lcd_ex_ili9341_reginit();
    else
        lcd_ex_st7789_reginit();

    /* 对LCD控制结构体赋值 */
    lcddev.width = 240;
    lcddev.height = 320;
    lcddev.setxcmd = 0x2A;
    lcddev.setycmd = 0x2B;
    lcddev.wramcmd = 0x2C;

    lcd_wr_regno(lcddev.setxcmd);
    lcd_wr_data(0);
    lcd_wr_data(0);
    lcd_wr_data((lcddev.width - 1) >> 8);
    lcd_wr_data((lcddev.width - 1) & 0XFF);
    lcd_wr_regno(lcddev.setycmd);
    lcd_wr_data(0);
    lcd_wr_data(0);
    lcd_wr_data((lcddev.height - 1) >> 8);
    lcd_wr_data((lcddev.height - 1) & 0XFF);

    /* 设置扫描方向 */
    lcd_write_reg(0x36, 1 << 3);

    /* 点亮背光 */
    LCD_BL(1);

    /* lcd_clear */
    lcd_clear(0xFFFF);
}

lcd.h

#ifndef __LCD_H
#define __LCD_H

#include "stdlib.h"
#include "./SYSTEM/sys/sys.h"


/******************************************************************************************/
/* LCD RST/WR/RD/BL/CS/RS 引脚 定义
 * LCD_D0~D15,由于引脚太多,就不在这里定义了,直接在lcd_init里面修改.所以在移植的时候,除了改
 * 这6个IO口, 还得改LCD_Init里面的D0~D15所在的IO口.
 */

#define LCD_BL_GPIO_PORT                GPIOC
#define LCD_BL_GPIO_PIN                 GPIO_PIN_10
#define LCD_BL_GPIO_CLK_ENABLE()        do{ __HAL_RCC_GPIOC_CLK_ENABLE(); }while(0)   /* 所在IO口时钟使能 */

#define LCD_WR_GPIO_PORT                GPIOC
#define LCD_WR_GPIO_PIN                 GPIO_PIN_7
#define LCD_WR_GPIO_CLK_ENABLE()        do{ __HAL_RCC_GPIOC_CLK_ENABLE(); }while(0)   /* 所在IO口时钟使能 */

#define LCD_RD_GPIO_PORT                GPIOC
#define LCD_RD_GPIO_PIN                 GPIO_PIN_6
#define LCD_RD_GPIO_CLK_ENABLE()        do{ __HAL_RCC_GPIOC_CLK_ENABLE(); }while(0)   /* 所在IO口时钟使能 */

#define LCD_CS_GPIO_PORT                GPIOC
#define LCD_CS_GPIO_PIN                 GPIO_PIN_9
#define LCD_CS_GPIO_CLK_ENABLE()        do{ __HAL_RCC_GPIOC_CLK_ENABLE(); }while(0)   /* 所在IO口时钟使能 */

#define LCD_RS_GPIO_PORT                GPIOC
#define LCD_RS_GPIO_PIN                 GPIO_PIN_8
#define LCD_RS_GPIO_CLK_ENABLE()        do{ __HAL_RCC_GPIOC_CLK_ENABLE(); }while(0)   /* 所在IO口时钟使能 */

#define LCD_DATA_GPIO_PORT              GPIOB
#define LCD_DATA_GPIO_PIN               GPIO_PIN_All                                  /* 16个IO都用到 */
#define LCD_DATA_GPIO_CLK_ENABLE()      do{ __HAL_RCC_GPIOB_CLK_ENABLE(); }while(0)   /* 所在IO口时钟使能 */

/* LCD 端口控制函数定义 */
/* 利用操作寄存器的方式控制IO引脚提高屏幕的刷新率 */
#define LCD_BL(x)       LCD_BL_GPIO_PORT->BSRR = LCD_BL_GPIO_PIN << (16 * (!x))     /* 设置BL引脚 */

#define LCD_WR(x)       LCD_WR_GPIO_PORT->BSRR = LCD_WR_GPIO_PIN << (16 * (!x))     /* 设置WR引脚 */
#define LCD_RD(x)       LCD_RD_GPIO_PORT->BSRR = LCD_RD_GPIO_PIN << (16 * (!x))     /* 设置RD引脚 */
#define LCD_CS(x)       LCD_CS_GPIO_PORT->BSRR = LCD_CS_GPIO_PIN << (16 * (!x))     /* 设置CS引脚 */
#define LCD_RS(x)       LCD_RS_GPIO_PORT->BSRR = LCD_RS_GPIO_PIN << (16 * (!x))     /* 设置RS引脚 */


#define LCD_DATA_OUT(x) LCD_DATA_GPIO_PORT->ODR = x                                 /* 写B0~B15引脚 */
#define LCD_DATA_IN     LCD_DATA_GPIO_PORT->IDR                                     /* 读B0~B15引脚 */

/* 以下是使用HAL库方式控制IO引脚 */

///* LCD背光控制 */
//#define LCD_BL(x)   do{ x ? \
//                      HAL_GPIO_WritePin(LCD_BL_GPIO_PORT, LCD_BL_GPIO_PIN, GPIO_PIN_SET) : \
//                      HAL_GPIO_WritePin(LCD_BL_GPIO_PORT, LCD_BL_GPIO_PIN, GPIO_PIN_RESET); \
//                     }while(0)

//#define LCD_WR(x)   do{ x ? \
//                      HAL_GPIO_WritePin(LCD_WR_GPIO_PORT, LCD_WR_GPIO_PIN, GPIO_PIN_SET) : \
//                      HAL_GPIO_WritePin(LCD_WR_GPIO_PORT, LCD_WR_GPIO_PIN, GPIO_PIN_RESET); \
//                     }while(0)     /* 设置WR引脚 */
//#define LCD_RD(x)   do{ x ? \
//                      HAL_GPIO_WritePin(LCD_RD_GPIO_PORT, LCD_RD_GPIO_PIN, GPIO_PIN_SET) : \
//                      HAL_GPIO_WritePin(LCD_RD_GPIO_PORT, LCD_RD_GPIO_PIN, GPIO_PIN_RESET); \
//                     }while(0)     /* 设置RD引脚 */
//#define LCD_CS(x)   do{ x ? \
//                      HAL_GPIO_WritePin(LCD_CS_GPIO_PORT, LCD_CS_GPIO_PIN, GPIO_PIN_SET) : \
//                      HAL_GPIO_WritePin(LCD_CS_GPIO_PORT, LCD_CS_GPIO_PIN, GPIO_PIN_RESET); \
//                     }while(0)     /* 设置CS引脚 */
//#define LCD_RS(x)   do{ x ? \
//                      HAL_GPIO_WritePin(LCD_RS_GPIO_PORT, LCD_RS_GPIO_PIN, GPIO_PIN_SET) : \
//                      HAL_GPIO_WritePin(LCD_RS_GPIO_PORT, LCD_RS_GPIO_PIN, GPIO_PIN_RESET); \
//                     }while(0)     /* 设置RS引脚 */

/******************************************************************************************/

/* LCD重要参数集 */
typedef struct
{
    uint16_t width;     /* LCD 宽度 */
    uint16_t height;    /* LCD 高度 */
    uint16_t id;        /* LCD ID */
    uint8_t dir;        /* 横屏还是竖屏控制：0，竖屏；1，横屏。 */
    uint16_t wramcmd;   /* 开始写gram指令 */
    uint16_t setxcmd;   /* 设置x坐标指令 */
    uint16_t setycmd;   /* 设置y坐标指令 */
} _lcd_dev;

/* LCD参数 */
extern _lcd_dev lcddev; /* 管理LCD重要参数 */


/* 常用画笔颜色 */
#define WHITE           0xFFFF      /* 白色 */
#define BLACK           0x0000      /* 黑色 */
#define RED             0xF800      /* 红色 */
#define GREEN           0x07E0      /* 绿色 */
#define BLUE            0x001F      /* 蓝色 */
#define MAGENTA         0XF81F      /* 品红色/紫红色 = BLUE + RED */
#define YELLOW          0XFFE0      /* 黄色 = GREEN + RED */
#define CYAN            0X07FF      /* 青色 = GREEN + BLUE */

/* 非常用颜色 */
#define BROWN           0XBC40      /* 棕色 */
#define BRRED           0XFC07      /* 棕红色 */
#define GRAY            0X8430      /* 灰色 */
#define DARKBLUE        0X01CF      /* 深蓝色 */
#define LIGHTBLUE       0X7D7C      /* 浅蓝色 */
#define GRAYBLUE        0X5458      /* 灰蓝色 */
#define LIGHTGREEN      0X841F      /* 浅绿色 */
#define LGRAY           0XC618      /* 浅灰色(PANNEL),窗体背景色 */
#define LGRAYBLUE       0XA651      /* 浅灰蓝色(中间层颜色) */
#define LBBLUE          0X2B12      /* 浅棕蓝色(选择条目的反色) */

/* 函数申明 */
void lcd_init(void);    /* lcd初始化函数 */

void lcd_wr_data (uint16_t data);                   /* 8080写数据 */
void lcd_wr_regno(volatile uint16_t regno);         /* 8080写命令 */
void lcd_write_reg(uint16_t regno, uint16_t data);  /* 往寄存器写值 */
uint16_t lcd_rd_data(void);                         /* 8080读数据 */

void lcd_draw_point(uint16_t x, uint16_t y, uint16_t color);
uint16_t  lcd_read_point (uint16_t x, uint16_t y);
void lcd_show_char(uint16_t x, uint16_t y, char chr, uint8_t size, uint8_t mode, uint16_t color);
void lcd_clear(uint16_t color);
#endif


/* 300 */

lcd_ex.h

#include "./SYSTEM/delay/delay.h"
#include "./BSP/LCD/lcd.h"


/**
 * @brief       ST7789 寄存器初始化代码
 * @param       无
 * @retval      无
 */
void lcd_ex_st7789_reginit(void)
{
    lcd_wr_regno(0x11);

    delay_ms(120);

    lcd_wr_regno(0x36);
    lcd_wr_data(0x00);

    lcd_wr_regno(0x3A);
    lcd_wr_data(0X05);

    lcd_wr_regno(0xB2);
    lcd_wr_data(0x0C);
    lcd_wr_data(0x0C);
    lcd_wr_data(0x00);
    lcd_wr_data(0x33);
    lcd_wr_data(0x33);

    lcd_wr_regno(0xB7);
    lcd_wr_data(0x35);

    lcd_wr_regno(0xBB); /* vcom */
    lcd_wr_data(0x32);  /* 30 */

    lcd_wr_regno(0xC0);
    lcd_wr_data(0x0C);

    lcd_wr_regno(0xC2);
    lcd_wr_data(0x01);

    lcd_wr_regno(0xC3); /* vrh */
    lcd_wr_data(0x10);  /* 17 0D */

    lcd_wr_regno(0xC4); /* vdv */
    lcd_wr_data(0x20);  /* 20 */

    lcd_wr_regno(0xC6);
    lcd_wr_data(0x0f);

    lcd_wr_regno(0xD0);
    lcd_wr_data(0xA4);
    lcd_wr_data(0xA1);

    lcd_wr_regno(0xE0); /* Set Gamma  */
    lcd_wr_data(0xd0);
    lcd_wr_data(0x00);
    lcd_wr_data(0x02);
    lcd_wr_data(0x07);
    lcd_wr_data(0x0a);
    lcd_wr_data(0x28);
    lcd_wr_data(0x32);
    lcd_wr_data(0X44);
    lcd_wr_data(0x42);
    lcd_wr_data(0x06);
    lcd_wr_data(0x0e);
    lcd_wr_data(0x12);
    lcd_wr_data(0x14);
    lcd_wr_data(0x17);


    lcd_wr_regno(0XE1);  /* Set Gamma */
    lcd_wr_data(0xd0);
    lcd_wr_data(0x00);
    lcd_wr_data(0x02);
    lcd_wr_data(0x07);
    lcd_wr_data(0x0a);
    lcd_wr_data(0x28);
    lcd_wr_data(0x31);
    lcd_wr_data(0x54);
    lcd_wr_data(0x47);
    lcd_wr_data(0x0e);
    lcd_wr_data(0x1c);
    lcd_wr_data(0x17);
    lcd_wr_data(0x1b);
    lcd_wr_data(0x1e);


    lcd_wr_regno(0x2A);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0xef);

    lcd_wr_regno(0x2B);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x01);
    lcd_wr_data(0x3f);

    lcd_wr_regno(0x29); /* display on */
}

/**
 * @brief       ILI9341寄存器初始化代码
 * @param       无
 * @retval      无
 */
void lcd_ex_ili9341_reginit(void)
{
    lcd_wr_regno(0xCF);
    lcd_wr_data(0x00);
    lcd_wr_data(0xC1);
    lcd_wr_data(0X30);
    lcd_wr_regno(0xED);
    lcd_wr_data(0x64);
    lcd_wr_data(0x03);
    lcd_wr_data(0X12);
    lcd_wr_data(0X81);
    lcd_wr_regno(0xE8);
    lcd_wr_data(0x85);
    lcd_wr_data(0x10);
    lcd_wr_data(0x7A);
    lcd_wr_regno(0xCB);
    lcd_wr_data(0x39);
    lcd_wr_data(0x2C);
    lcd_wr_data(0x00);
    lcd_wr_data(0x34);
    lcd_wr_data(0x02);
    lcd_wr_regno(0xF7);
    lcd_wr_data(0x20);
    lcd_wr_regno(0xEA);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_regno(0xC0); /* Power control */
    lcd_wr_data(0x1B);  /* VRH[5:0] */
    lcd_wr_regno(0xC1); /* Power control */
    lcd_wr_data(0x01);  /* SAP[2:0];BT[3:0] */
    lcd_wr_regno(0xC5); /* VCM control */
    lcd_wr_data(0x30);  /* 3F */
    lcd_wr_data(0x30);  /* 3C */
    lcd_wr_regno(0xC7); /* VCM control2 */
    lcd_wr_data(0XB7);
    lcd_wr_regno(0x36); /*  Memory Access Control */
    lcd_wr_data(0x48);
    lcd_wr_regno(0x3A);
    lcd_wr_data(0x55);
    lcd_wr_regno(0xB1);
    lcd_wr_data(0x00);
    lcd_wr_data(0x1A);
    lcd_wr_regno(0xB6); /*  Display Function Control */
    lcd_wr_data(0x0A);
    lcd_wr_data(0xA2);
    lcd_wr_regno(0xF2); /*  3Gamma Function Disable */
    lcd_wr_data(0x00);
    lcd_wr_regno(0x26); /* Gamma curve selected */
    lcd_wr_data(0x01);
    lcd_wr_regno(0xE0); /* Set Gamma */
    lcd_wr_data(0x0F);
    lcd_wr_data(0x2A);
    lcd_wr_data(0x28);
    lcd_wr_data(0x08);
    lcd_wr_data(0x0E);
    lcd_wr_data(0x08);
    lcd_wr_data(0x54);
    lcd_wr_data(0XA9);
    lcd_wr_data(0x43);
    lcd_wr_data(0x0A);
    lcd_wr_data(0x0F);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_regno(0XE1);    /* Set Gamma */
    lcd_wr_data(0x00);
    lcd_wr_data(0x15);
    lcd_wr_data(0x17);
    lcd_wr_data(0x07);
    lcd_wr_data(0x11);
    lcd_wr_data(0x06);
    lcd_wr_data(0x2B);
    lcd_wr_data(0x56);
    lcd_wr_data(0x3C);
    lcd_wr_data(0x05);
    lcd_wr_data(0x10);
    lcd_wr_data(0x0F);
    lcd_wr_data(0x3F);
    lcd_wr_data(0x3F);
    lcd_wr_data(0x0F);
    lcd_wr_regno(0x2B);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x01);
    lcd_wr_data(0x3f);
    lcd_wr_regno(0x2A);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0xef);
    lcd_wr_regno(0x11); /* Exit Sleep */
    delay_ms(120);
    lcd_wr_regno(0x29); /* display on */
 }

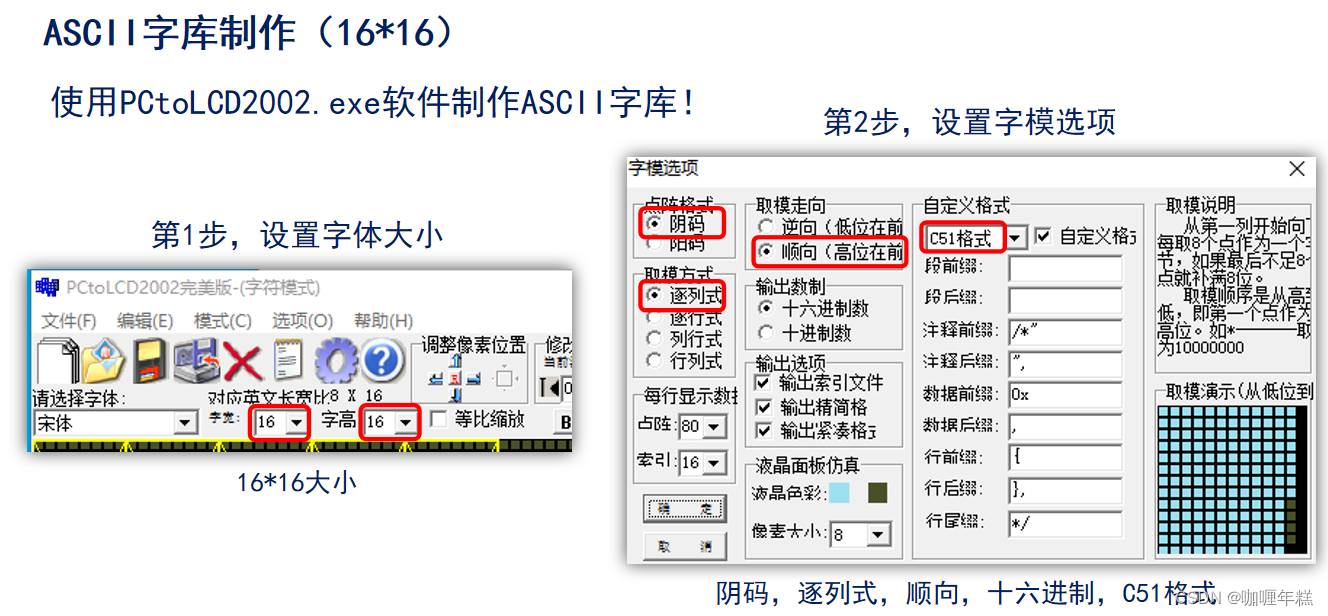

lcdfont.h

main.c

#include "./SYSTEM/sys/sys.h"
#include "./SYSTEM/usart/usart.h"
#include "./SYSTEM/delay/delay.h"
#include "./BSP/LED/led.h"
#include "./BSP/LCD/lcd.h"

int main(void)
{
    uint16_t point_value = 0;
    uint8_t x = 0;

    HAL_Init();                         /* HAL库初始化 */
    sys_stm32_clock_init(RCC_PLL_MUL9); /* 设置时钟, 72Mhz */
    delay_init(72);                     /* 延时初始化 */
    usart_init(115200);                 /* 串口初始化为115200 */
    led_init();                         /* 初始化LED */
    lcd_init();

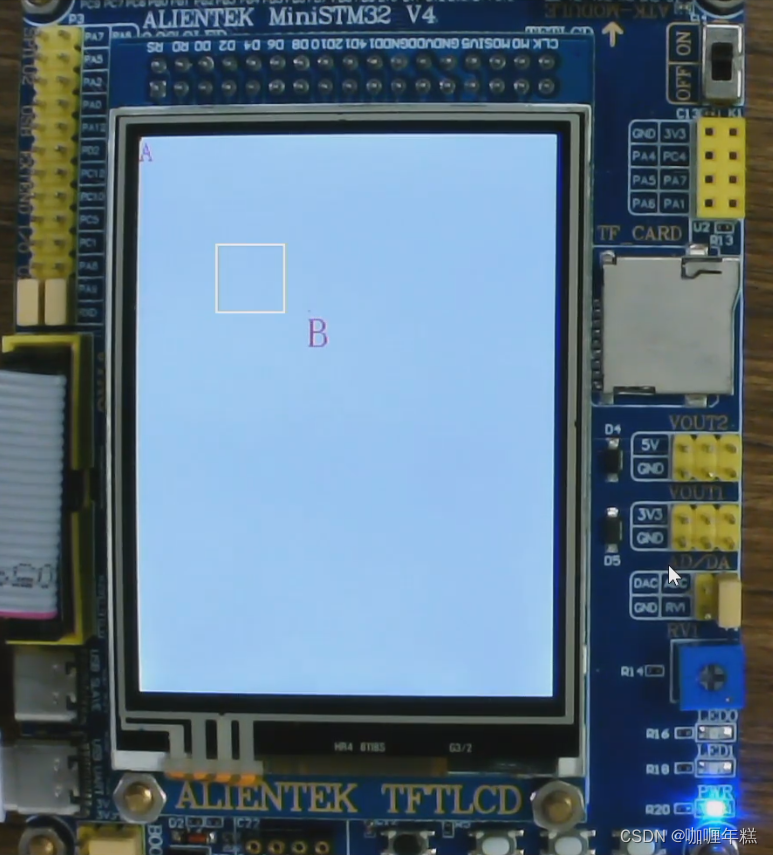

    lcd_draw_point(0, 0, RED);
    lcd_draw_point(0, 1, RED);
    lcd_draw_point(100, 100, RED);

    /* 0xF800 */
    point_value = lcd_read_point(100, 100);
    printf("point_value:%#x \r\n",point_value);

    lcd_show_char(0, 0, 'A', 16, 1, RED);
    lcd_show_char(100, 100, 'B', 24, 1, RED);

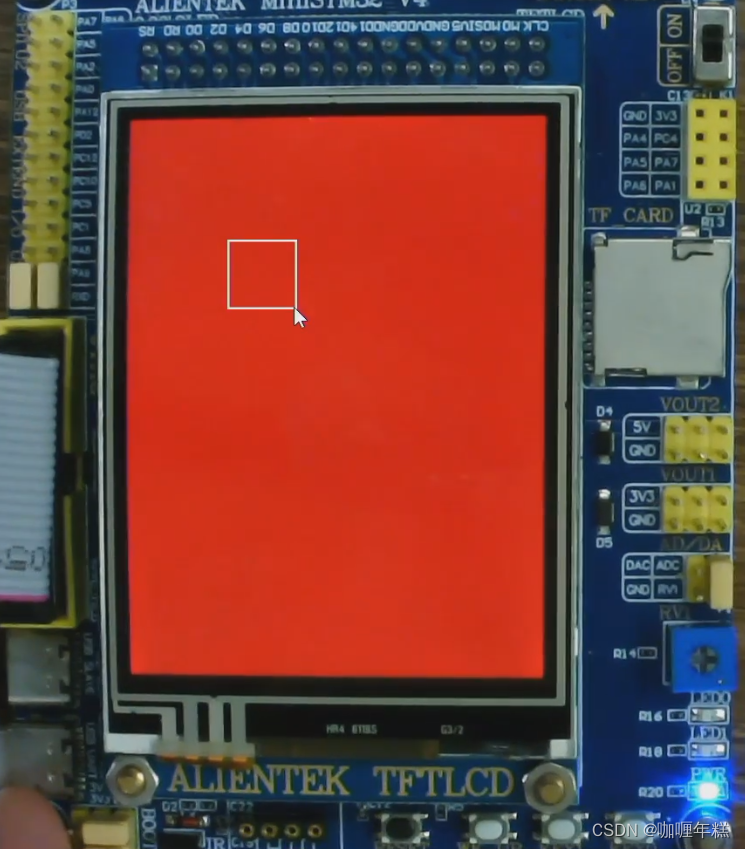

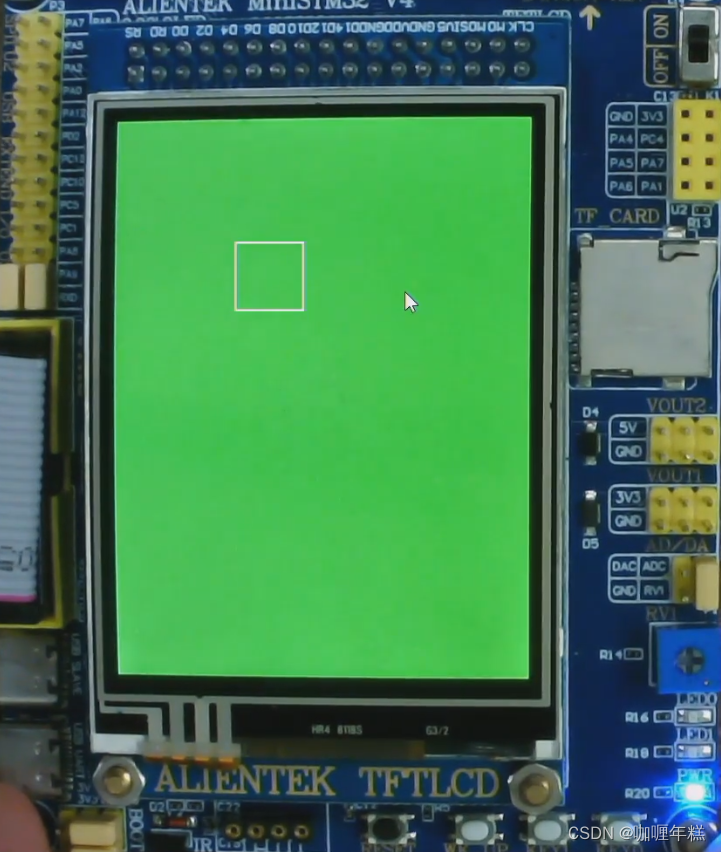

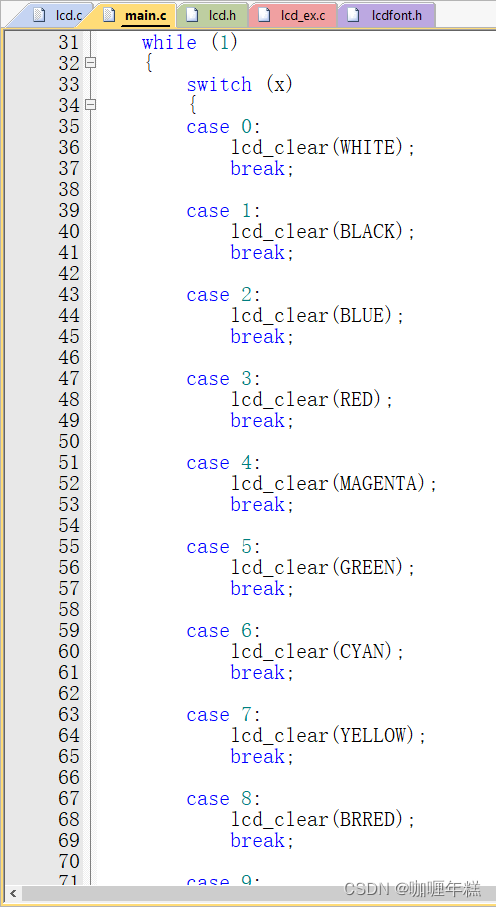

    while (1)
    {
        switch (x)
        {
        case 0:
            lcd_clear(WHITE);
            break;

        case 1:
            lcd_clear(BLACK);
            break;

        case 2:
            lcd_clear(BLUE);
            break;

        case 3:
            lcd_clear(RED);
            break;

        case 4:
            lcd_clear(MAGENTA);
            break;

        case 5:
            lcd_clear(GREEN);
            break;

        case 6:
            lcd_clear(CYAN);
            break;

        case 7:
            lcd_clear(YELLOW);
            break;

        case 8:
            lcd_clear(BRRED);
            break;

        case 9:
            lcd_clear(GRAY);
            break;

        case 10:
            lcd_clear(LGRAY);
            break;

        case 11:
            lcd_clear(BROWN);
            break;
        }

        x++;

        if (x == 12)
            x = 0;

        LED0_TOGGLE(); /* 红灯闪烁 */
        delay_ms(1000);
    }
}

寄存器会比使用HAL库的刷新率要快

直接操作寄存器可以比使用HAL库更快地执行操作。HAL库通常是为了提供更高级的抽象和易用性，但这可能会带来一些性能开销，例如函数调用、参数检查等。而直接操作寄存器可以跳过这些开销，从而提高执行速度。

然而，直接操作寄存器也有一些风险和缺点。首先，操作寄存器需要对硬件和寄存器的具体细节有更深入的了解，因此容易引入错误。其次，直接操作寄存器的代码可能会更难以理解和维护，特别是对于初学者或者阅读代码的其他人来说。

因此，在选择是否直接操作寄存器还是使用HAL库时，需要权衡性能和易用性之间的权衡，根据具体的应用场景和要求做出合适的选择。

七、FSMC介绍

7.1、FSMC简介

FSMC（Flexible Static Memory Controller）是一种灵活的静态存储控制器，用于驱动各种类型的静态存储器，包括SRAM、NOR Flash、NAND Flash以及PC卡等。它的主要作用是简化对这些存储器的访问，通过配置FSMC外设，可以直接使用指针操作来修改存储单元的内容，而不需要程序员去实现复杂的时序控制。

配置好FSMC后，可以定义一个指针指向这些存储器的地址，然后通过对指针的操作来读写存储单元的内容。FSMC会自动完成读写命令和数据访问操作，不需要程序员去关心时序控制的细节。

对于液晶显示屏（LCD）的驱动，特别是使用8080时序的LCD，可以通过配置FSMC来模拟出所需的时序控制。这样就可以通过FSMC直接操作存储器，从而控制LCD的数据和命令传输，而无需程序员手动实现复杂的时序控制。

FSMC接口在一些STM32系列芯片中得到了广泛应用，例如F1、F4、F7和H7系列。特别是对于一些引脚数目较多且需要大容量存储器支持的芯片，如F4、F7和H7系列，通常会提供更强大的FSMC接口。

7.2、FSMC框图介绍

① 时钟控制逻辑：
FSMC挂载在AHB总线上，因此其时钟信号来自于HCLK（AHB总线时钟）。HCLK的频率取决于系统时钟设置。

② STM32内部的FSMC控制单元：
STM32内部的FSMC控制单元包括以下几个部分：

• NOR闪存和PSRAM控制器：用于控制连接到FSMC的NOR Flash存储器和PSRAM（可擦除可编程静态随机存取存储器）。
• NAND闪存和PC卡控制器：用于控制连接到FSMC的NAND Flash存储器和PC卡类型的存储器。
• FSMC配置寄存器：用于配置FSMC的各种参数和功能，包括时序控制、数据宽度、地址范围等。

③ 通信引脚：
FSMC连接不同类型存储器的通信引脚包括：

• 对于NOR Flash和PSRAM等存储器，通常需要连接地址线（Address Bus）、数据线（Data Bus）、控制线（Control Bus）等。

• 对于NAND Flash和PC卡等存储器，通常需要连接命令线、地址线、数据线、控制线等。
  此外，还有一些公共的信号引脚，如片选信号、时钟信号等，这些信号用于控制存储器的读写操作。

  FSMC通信引脚的介绍如下：

• FSMC_NE[x]：输出，片选引脚，用于选择连接的存储器芯片，其中x=1…4，每个对应不同的内存块。

• FSMC_CLK：输出，时钟信号，在同步突发模式下使用。

• FSMC_A[25:0]：输出，地址总线，用于传输地址信息。

• FSMC_D[15:0]：输出/输入，双向数据总线，用于传输数据，同时也可以接收数据。

• FSMC_NOE：输出，输出使能信号，表示数据输出使能，其中“N”表明低电平有效信号。

• FSMC_NWE：输出，写使能信号，表示写操作的使能。

• FSMC_NWAIT：输入，NOR闪存要求FSMC等待的信号，用于控制FSMC在进行访问时等待NOR闪存的响应。

• FSMC_NADV：输出，地址、数据线复用时的锁存信号。

对于LCD使用的SRAM控制方式，它与FSMC的工作方式类似异步，地址与数据线是独立的，这意味着地址和数据是分开传输的，并且操作是异步进行的，不需要时钟信号同步。

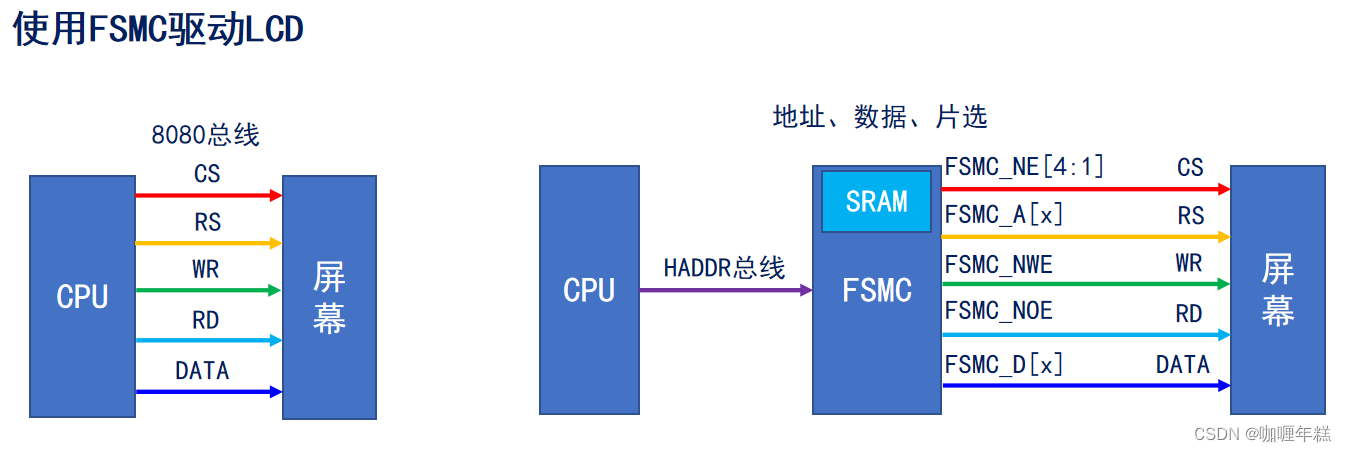

两种不同的总线接口，分别是8080总线和HADDR总线，它们用于控制屏幕的方式略有不同：

1. 8080总线：

   • 这种接口是由CPU直接控制的，通过控制片选（CS）、数据/命令（RS）、写（WR）、读（RD）信号以及数据线（DATA）来操作屏幕。
   • CPU可以直接访问并控制屏幕，每个信号的状态由CPU进行控制和管理。

2. HADDR总线：

   • 这种接口通过配置的FSMC（Flexible Static Memory Controller）控制，CPU通过HADDR总线将控制信息发送给FSMC，然后FSMC再控制SRAM。
   • HADDR总线主要包括片选（CS）、地址线（RS）、写使能（WR）、读使能（RD）以及数据线（DATA）等信号。这些信号由FSMC控制，通过配置FSMC的相应寄存器，CPU可以实现对屏幕的操作。
   • CPU向FSMC发送控制命令和数据，FSMC根据这些命令和数据控制SRAM，从而实现对屏幕的操作。

总的来说，8080总线是CPU直接控制屏幕的方式，而HADDR总线是通过配置FSMC来控制屏幕的方式。

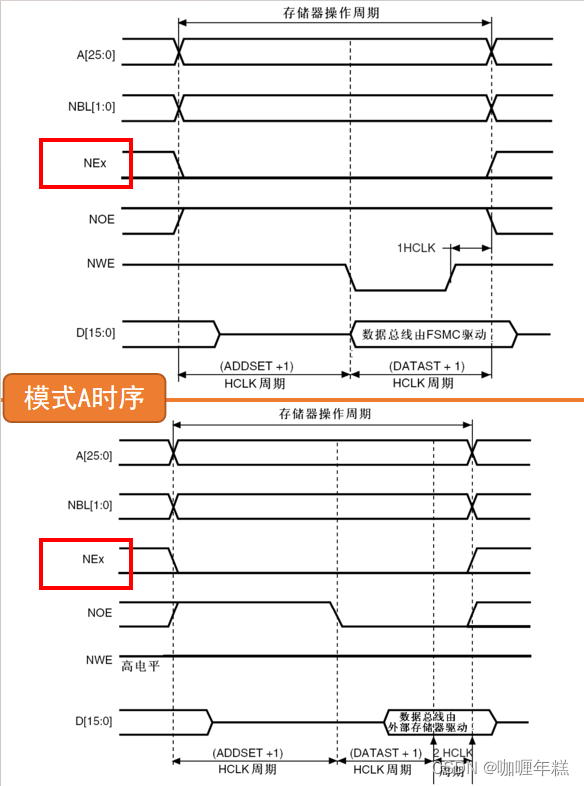

7.3、FSMC时序介绍

FSMC（Flexible Static Memory Controller）提供了多种灵活的时序模式来控制外部存储器，其中包括了对于 NOR/PSRAM 存储器的异步时序，主要分为模式1和拓展模式。

1. 模式1：

   • 这种模式适用于 SRAM/CRAM 存储器，其时序特性如下：
     • 在读操作时，输出使能（OE）在读时序片选过程不翻转。
     • 存在 NBL（Narrow Bus Low）信号，用于指示总线宽度。
     • 不存在 NADV（NAND Address Valid）信号。

2. 拓展模式：

   • 拓展模式相对于模式1来说，读写时序时间参数设置可以不同，以满足存储器读写时序不一样的需求。
   • 拓展模式包括了模式A、模式B/2、模式C 和模式D，针对不同类型的存储器有不同的时序特性：
     • 模式A：适用于 SRAM/PSRAM（CRAM）存储器，与模式1类似，但是在读操作时，输出使能（OE）在读时序片选过程翻转。
     • 模式B/2：适用于 NOR FLASH 存储器，读操作时输出使能（OE）在读时序片选过程不翻转，不存在 NBL 信号，但有 NADV 信号。
     • 模式C：也适用于 NOR FLASH 存储器，读操作时输出使能（OE）在读时序片选过程翻转，不存在 NBL 信号，但有 NADV 信号。
     • 模式D：适用于带地址扩展的异步操作，读操作时输出使能（OE）在读时序片选过程翻转，不存在 NBL 信号，有 NADV 信号，且存在地址保存时间。

这些时序模式的选择取决于所连接的外部存储器的类型和时序要求，FSMC 可以根据这些模式来灵活地控制外部存储器的访问。

ADDSET和DATAST

在FSMC（Flexible Static Memory Controller）的时序设置中，ADDSET（Address Setup Time）和DATAST（Data Setup Time）是两个重要的参数，它们用于定义存储器地址和数据在时钟边沿之前需要稳定的时间。这些参数通常以时钟周期（CLK）为单位来定义。

1. ADDSET（Address Setup Time）：

   • ADDSET 表示在地址引脚变化之前，FSMC 控制器必须保持地址信号稳定的时间。
   • 该参数确保在读取或写入操作中，存储器地址已经稳定并且可靠，以便 FSMC 正确地识别和访问存储器中的数据。
   • ADDSET 的值越大，表示在时钟边沿之前地址信号必须保持稳定的时间越长。

2. DATAST（Data Setup Time）：

   • DATAST 表示在数据引脚变化之前，FSMC 控制器必须保持数据信号稳定的时间。
   • 该参数确保在读取或写入操作中，存储器数据已经稳定并且可靠，以便 FSMC 正确地读取或写入数据。
   • DATAST 的值越大，表示在时钟边沿之前数据信号必须保持稳定的时间越长。

这些时序参数的设置需要根据具体的存储器类型和时钟频率来进行调整，以确保存储器操作的稳定性和可靠性。

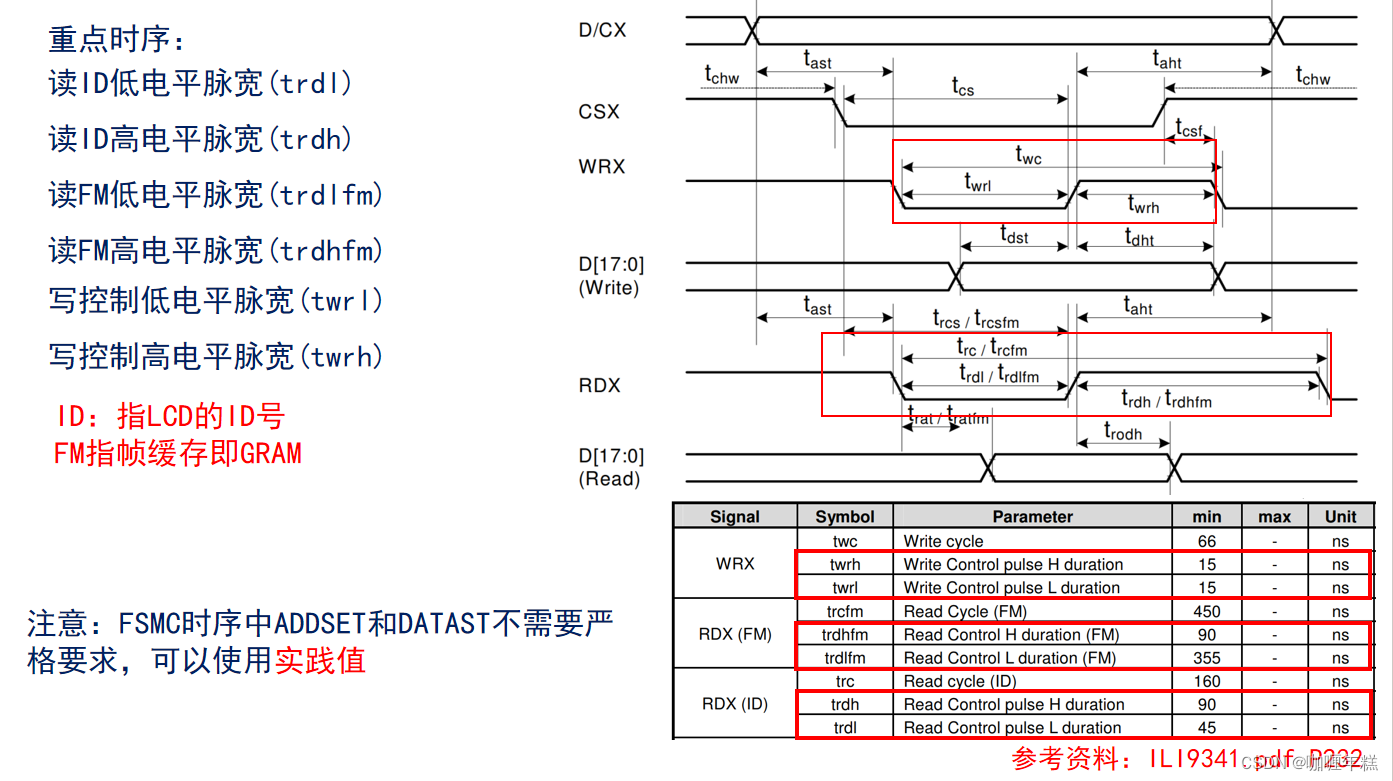

时序参数中，有一些关键的时序参数用于控制读取ID和帧缓存（GRAM）的时序，以及写入控制信号的时序。这些参数对于确保正确读取ID、帧缓存数据以及正确写入控制信号至关重要。

1. 读取ID时序参数：

   • 读ID低电平脉宽（trdl）：指在读取ID时，持续保持低电平的时间。
   • 读ID高电平脉宽（trdh）：指在读取ID时，持续保持高电平的时间。

2. 读取帧缓存（GRAM）时序参数：

   • 读FM低电平脉宽（trdlfm）：指在读取帧缓存数据时，持续保持低电平的时间。
   • 读FM高电平脉宽（trdhfm）：指在读取帧缓存数据时，持续保持高电平的时间。

3. 写入控制信号时序参数：

   • 写控制低电平脉宽（twrl）：指在写入控制信号时，持续保持低电平的时间。
   • 写控制高电平脉宽（twrh）：指在写入控制信号时，持续保持高电平的时间。

这些时序参数的设置需要考虑具体的硬件设计和信号传输特性，以确保时序满足设备的要求并保证数据的正确读取和写入。通常情况下，这些参数可以通过实验和测试得到最优的设置值。

7.4、FSMC地址映射

在使用FSMC外接存储器时，其存储单元会映射到STM32的内部寻址空间中，这样MCU就可以通过内部地址总线访问外部存储器的数据。

针对FSMC存储块划分，可以进一步解释如下：

1. 外部存储器划分为四个存储块：这意味着STM32可以与四个不同的外部存储器设备通信，每个设备都具有独立的存储空间。

2. 每个存储块大小为256M字节：每个存储块都有256M字节的存储空间，可以容纳大量的数据。

3. FSMC存储块1划分为四个区：存储块1是FSMC的一个特定区域，它被分成了四个区域，每个区域管理64M字节的空间。这种划分方式可以帮助对存储器进行更灵活的管理和组织。

通过这样的划分和映射，STM32可以轻松地管理外部存储器的访问，并且可以根据需要将存储器空间划分为不同的区域，以适应不同的应用场景和数据存储需求。

在STM32中，HADDR总线是由CPU通过AHB总线发送的地址信息，它是以字节为单位的地址线。然而，外部存储器的访问通常不仅限于字节级别，而是根据存储器的数据宽度进行访问，这就需要将CPU发送的字节地址转换为适当的存储器地址。

FSMC_A（即FSMC的地址线）与HADDR之间的关系取决于外部存储器的数据宽度和映射方案。一般来说，FSMC_A会根据外部存储器的数据宽度进行组织和映射。

举例来说，假设外部存储器的数据线宽度为16位（即双字节），那么FSMC_A将根据这个宽度进行划分。每个字节地址（HADDR）将映射到两个FSMC_A地址线上，这样就可以实现与外部存储器的双字节访问。

总的来说，HADDR总线与FSMC_A的关系是根据外部存储器的数据宽度和映射方案而定的，以确保CPU能够正确地访问外部存储器的数据。

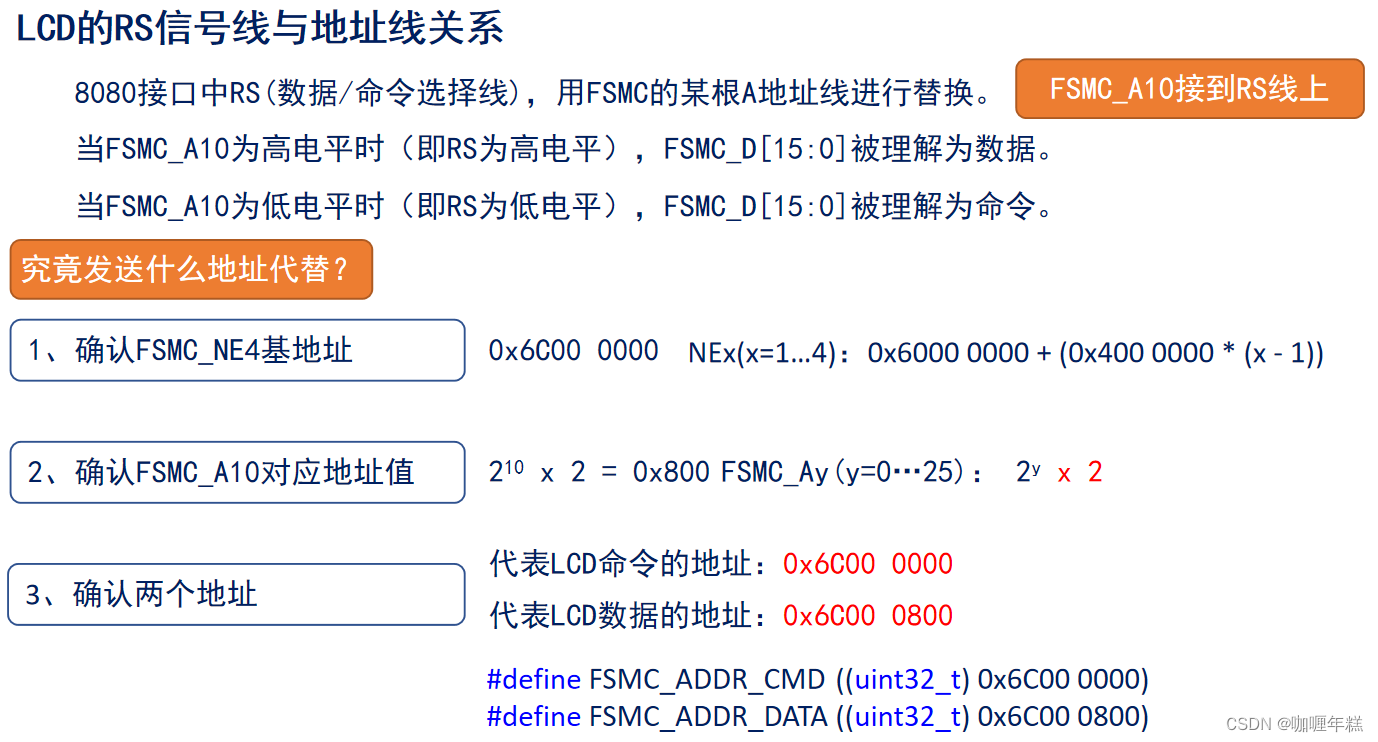

在8080接口中，RS信号线用于选择发送到LCD的数据或命令。在使用FSMC的情况下，这个功能可以通过FSMC的地址线来实现，通常是FSMC_A10线。

当FSMC_A10为高电平时，意味着RS信号为高电平，此时FSMC_D[15:0]被视为发送到LCD的数据。
当FSMC_A10为低电平时，表示RS信号为低电平，这时FSMC_D[15:0]被视为发送到LCD的命令。

因此，通过控制FSMC_A10线的电平状态，可以实现对LCD发送数据或命令的选择。

究竟发送什么地址代替？

在使用FSMC控制LCD时，通过地址线来实现数据和命令的选择。假设LCD的命令和数据分别需要不同的地址进行传输，可以按照以下步骤确定这些地址：

1. 确认FSMC_NE4的基地址为0x6C000000，即外部存储器块4的基地址。
2. 确认FSMC_A10对应的地址值为0x800，因为FSMC_A10是地址线，每个地址线对应2的倍数。所以FSMC_A10对应的地址值为2 * 10 = 0x800。
3. 确认LCD命令和数据的地址。假设LCD命令和数据地址相差0x800，即一个地址空间的大小。因此，可以得出LCD命令的地址为0x6C000000，而LCD数据的地址为0x6C000800。

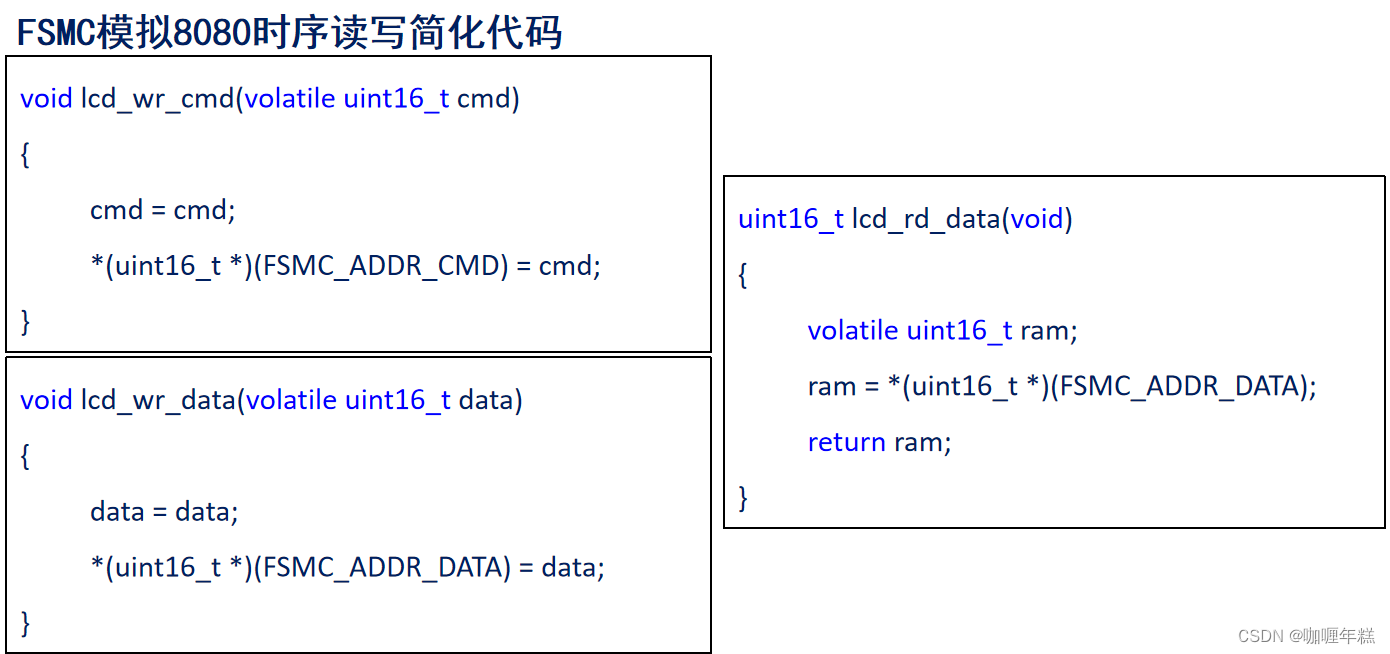

在代码中，可以定义这两个地址如下：

#define FSMC_ADDR_CMD   ((uint32_t)0x6C000000)
#define FSMC_ADDR_DATA  ((uint32_t)0x6C000800)

这样，当需要向LCD发送命令时，就使用FSMC_ADDR_CMD作为地址；当需要发送数据时，就使用FSMC_ADDR_DATA作为地址。

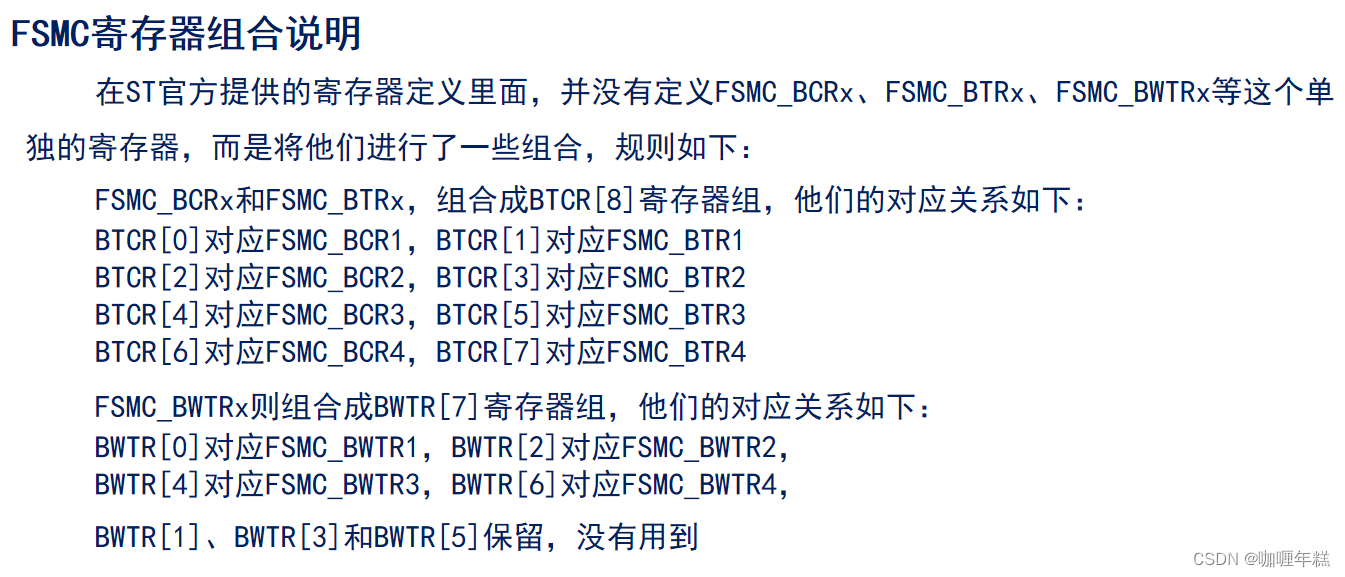

7.5、FSMC相关寄存器介绍

在使用FSMC控制NOR_FLASH/PSRAM时，需要配置以下寄存器：

1. FSMC_BCR4（片选控制寄存器）：

   • 作用：包含存储器块的信息，如存储器类型、数据宽度等。
   • 具体设置由存储器的特性决定，包括存储器类型（NOR_FLASH或PSRAM）、数据宽度等。

2. FSMC_BTR4（片选时序寄存器）：

   • 作用：设置读操作的时序参数，包括地址建立时间（ADDSET）和数据保持时间（DATAST）等。
   • 设置这些参数可以保证在读取操作时序中，地址信号和数据信号的稳定性和正确性。

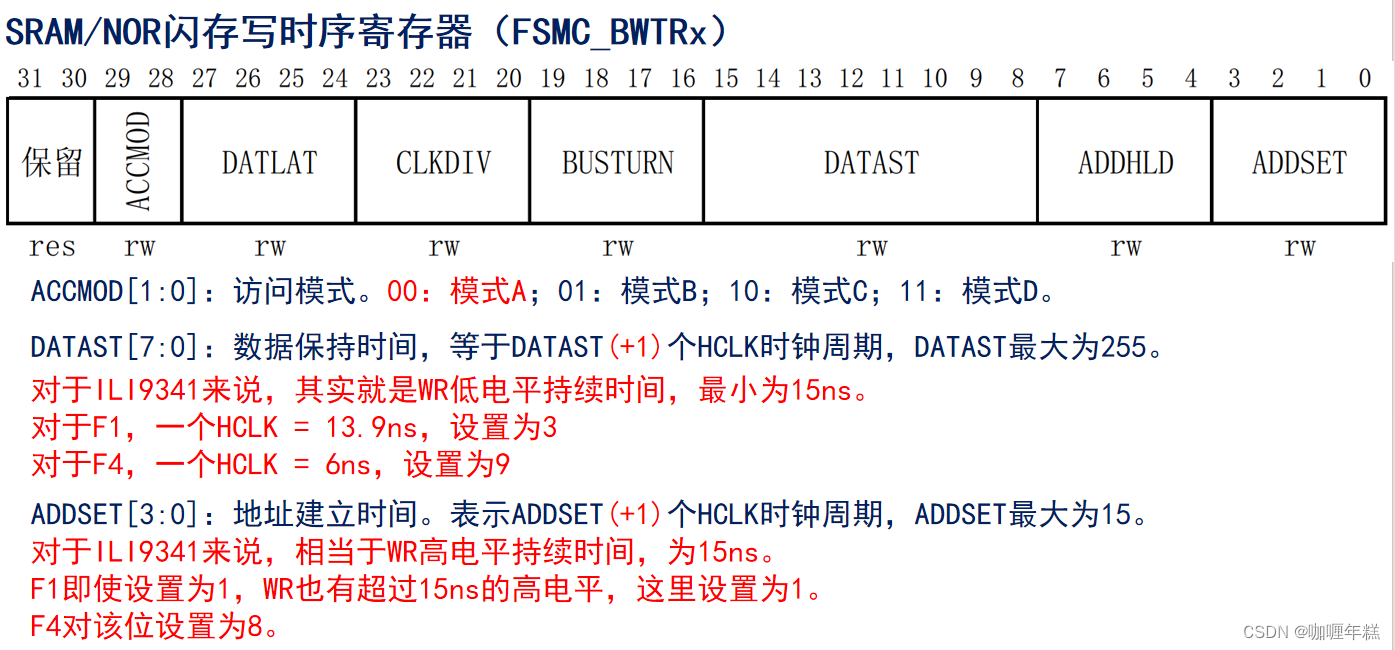

3. FSMC_BWTR4（写时序寄存器）：

   • 作用：设置写操作的时序参数，也包括地址建立时间和数据保持时间等。
   • 设置这些参数可以保证在写入操作时序中，地址信号和数据信号的稳定性和正确性。

这些寄存器的具体配置需要根据外部存储器的要求和性能特性来确定，包括时序要求、数据宽度等。通过配置这些寄存器，可以使FSMC控制器按照正确的时序和参数来访问外部存储器，确保数据的正确读写。

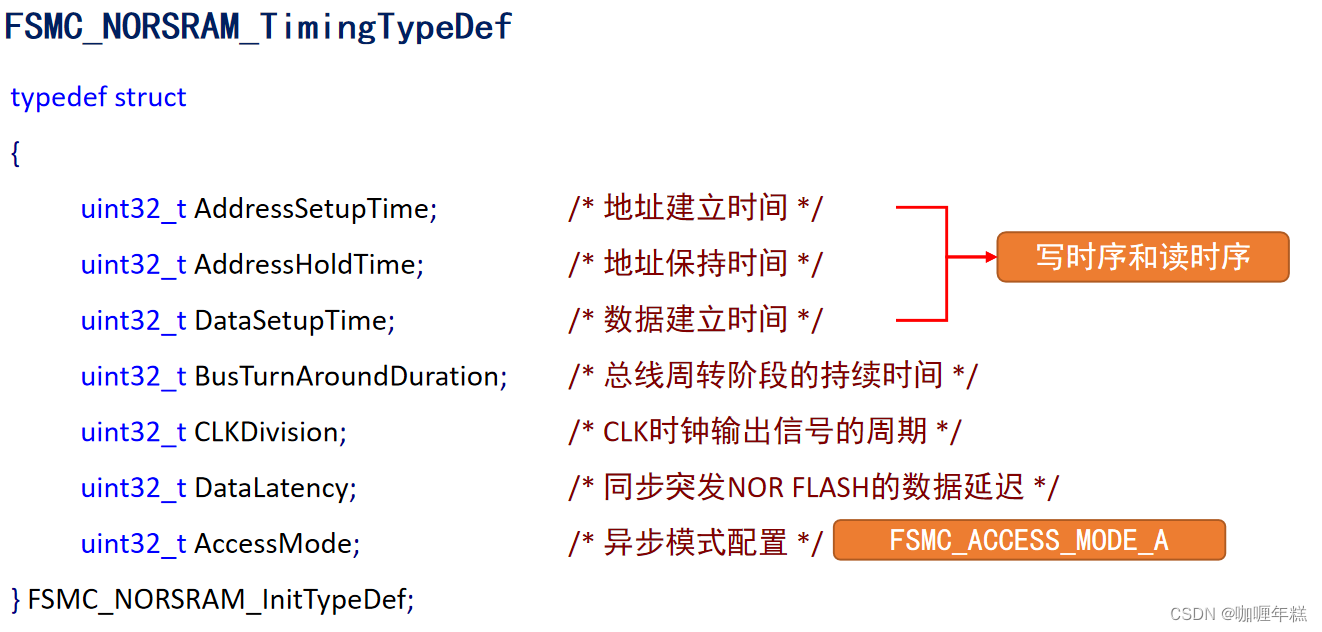

7.6、FSMC相关HAL库函数介绍

HAL_StatusTypeDef HAL_SRAM_Init (SRAM_HandleTypeDef *hsram,
								 FSMC_NORSRAM_TimingTypeDef *Timing,
								 FSMC_NORSRAM_TimingTypeDef *ExtTiming )

在使用HAL库控制FSMC时，主要涉及以下两个函数：

1. HAL_SRAM_Init：

   • 函数原型：HAL_StatusTypeDef HAL_SRAM_Init(SRAM_HandleTypeDef *hsram, FSMC_NORSRAM_TimingTypeDef *Timing, FSMC_NORSRAM_TimingTypeDef *ExtTiming)
   • 作用：用于初始化SRAM存储器，并配置FSMC控制器的时序参数。
   • 参数：
     • hsram：指向 SRAM_HandleTypeDef 结构体的指针，用于指定要初始化的SRAM设备。
     • Timing：指向 FSMC_NORSRAM_TimingTypeDef 结构体的指针，用于配置读写操作的时序参数。
     • ExtTiming：指向 FSMC_NORSRAM_TimingTypeDef 结构体的指针，用于配置读写操作的扩展时序参数。
   • 返回值：函数执行状态，如果初始化成功则返回 HAL_OK。

2. HAL_SRAM_MspInit：

   • 函数原型：__weak void HAL_SRAM_MspInit(SRAM_HandleTypeDef *hsram)
   • 作用：用户需要实现的函数，用于初始化SRAM外设相关的GPIO引脚和时钟。
   • 参数：
     • hsram：指向 SRAM_HandleTypeDef 结构体的指针，用于指定要初始化的SRAM设备。
   • 注意：这是一个弱定义函数，在用户代码中需要重新实现以配置SRAM相关的底层硬件接口。

通过调用这两个函数，可以实现对FSMC控制的SRAM存储器的初始化和相关外设的配置。

八、编程实战2

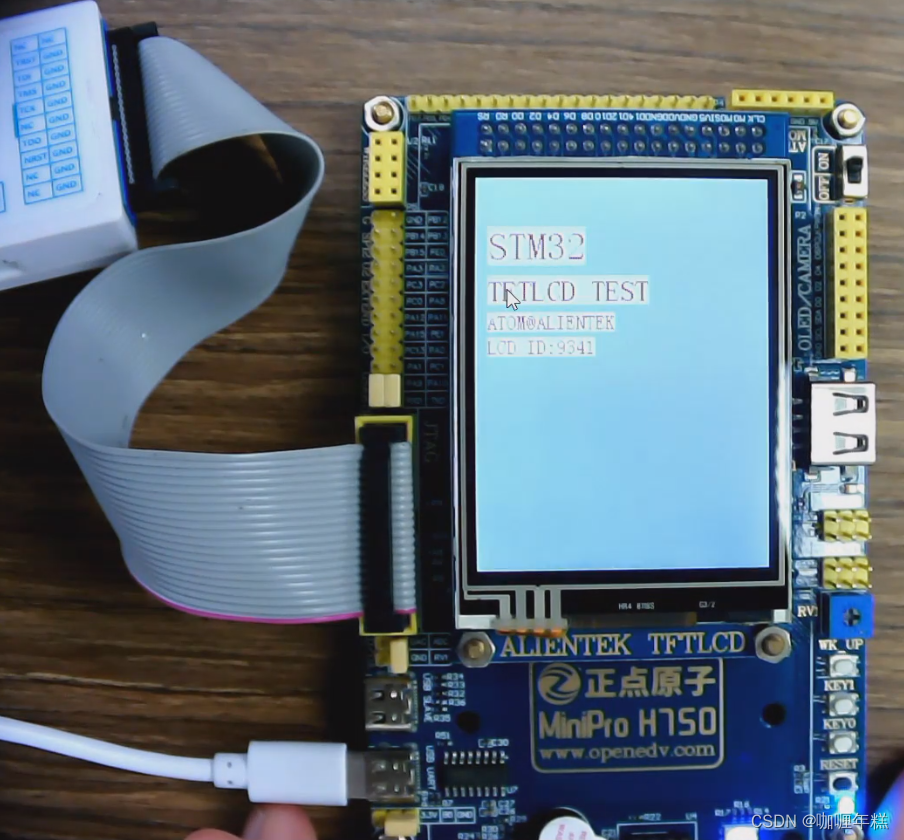

HAL_实验13 TFTLCD（MCU屏）实验 和 LCD FSMC模拟8080时序

lcd.c

#include "stdlib.h"
#include "./BSP/LCD/lcd.h"
#include "./BSP/LCD/lcdfont.h"
#include "./SYSTEM/usart/usart.h"


/* lcd_ex.c存放各个LCD驱动IC的寄存器初始化部分代码,以简化lcd.c,该.c文件
 * 不直接加入到工程里面,只有lcd.c会用到,所以通过include的形式添加.(不要在
 * 其他文件再包含该.c文件!!否则会报错!)
 */
#include "./BSP/LCD/lcd_ex.c"


SRAM_HandleTypeDef g_sram_handle;    /* SRAM句柄(用于控制LCD) */

/* LCD的画笔颜色和背景色 */
uint32_t g_point_color = 0XF800;    /* 画笔颜色 */
uint32_t g_back_color  = 0XFFFF;    /* 背景色 */

/* 管理LCD重要参数 */
_lcd_dev lcddev;

/**
 * @brief       LCD写数据
 * @param       data: 要写入的数据
 * @retval      无
 */
void lcd_wr_data(volatile uint16_t data)
{
    data = data;            /* 使用-O2优化的时候,必须插入的延时 */
    LCD->LCD_RAM = data;
}

/**
 * @brief       LCD写寄存器编号/地址函数
 * @param       regno: 寄存器编号/地址
 * @retval      无
 */
void lcd_wr_regno(volatile uint16_t regno)
{
    regno = regno;          /* 使用-O2优化的时候,必须插入的延时 */
    LCD->LCD_REG = regno;   /* 写入要写的寄存器序号 */
}

/**
 * @brief       LCD写寄存器
 * @param       regno:寄存器编号/地址
 * @param       data:要写入的数据
 * @retval      无
 */
void lcd_write_reg(uint16_t regno, uint16_t data)
{
    LCD->LCD_REG = regno;   /* 写入要写的寄存器序号 */
    LCD->LCD_RAM = data;    /* 写入数据 */
}

/**
 * @brief       LCD读数据
 * @param       无
 * @retval      读取到的数据
 */
static uint16_t lcd_rd_data(void)
{
    volatile uint16_t ram;  /* 防止被优化 */
    ram = LCD->LCD_RAM;
    return ram;
}

/**
 * @brief       LCD延时函数,仅用于部分在mdk -O1时间优化时需要设置的地方
 * @param       t:延时的数值
 * @retval      无
 */
static void lcd_opt_delay(uint32_t i)
{
    while (i--);
}

/**
 * @brief       准备写GRAM
 * @param       无
 * @retval      无
 */
void lcd_write_ram_prepare(void)
{
    LCD->LCD_REG = lcddev.wramcmd;
}

/**
 * @brief       读取个某点的颜色值
 * @param       x,y:坐标
 * @retval      此点的颜色(32位颜色,方便兼容LTDC)
 */
uint32_t lcd_read_point(uint16_t x, uint16_t y)
{
    uint16_t r = 0, g = 0, b = 0;

    if (x >= lcddev.width || y >= lcddev.height)return 0;   /* 超过了范围,直接返回 */

    lcd_set_cursor(x, y);       /* 设置坐标 */

    if (lcddev.id == 0X5510)    /* 4.3寸屏 */
    {
        lcd_wr_regno(0X2E00);   /* 5510 发送读GRAM指令 */
    }
    else
    {
        lcd_wr_regno(0X2E);     /* 9341/5310/1963/7789 等发送读GRAM指令 */
    }


    r = lcd_rd_data();          /* 假读(dummy read) */

    if (lcddev.id == 0X1963)return r;   /* 1963直接读就可以 */

    lcd_opt_delay(2);
    r = lcd_rd_data();          /* 实际坐标颜色 */
    /* 9341/5310/5510/7789要分2次读出 */
    lcd_opt_delay(2);
    b = lcd_rd_data();
    g = r & 0XFF;       /* 对于9341/5310/5510,第一次读取的是RG的值,R在前,G在后,各占8位 */
    g <<= 8;
    return (((r >> 11) << 11) | ((g >> 10) << 5) | (b >> 11));  /* 9341/5310/5510/7789需要公式转换一下 */
}

/**
 * @brief       LCD开启显示
 * @param       无
 * @retval      无
 */
void lcd_display_on(void)
{
    if (lcddev.id == 0X5510)
    {
        lcd_wr_regno(0X2900);   /* 开启显示 */
    }
    else    /* 9341/5310/1963/7789 等发送开启显示指令 */
    {
        lcd_wr_regno(0X29);     /* 开启显示 */
    }
}

/**
 * @brief       LCD关闭显示
 * @param       无
 * @retval      无
 */
void lcd_display_off(void)
{
    if (lcddev.id == 0X5510)
    {
        lcd_wr_regno(0X2800);   /* 关闭显示 */
    }
    else    /* 9341/5310/1963/7789 等发送关闭显示指令 */
    {
        lcd_wr_regno(0X28);     /* 关闭显示 */
    }

}

/**
 * @brief       设置光标位置(对RGB屏无效)
 * @param       x,y: 坐标
 * @retval      无
 */
void lcd_set_cursor(uint16_t x, uint16_t y)
{
    if (lcddev.id == 0X1963)
    {
        if (lcddev.dir == 0)    /* 竖屏模式, x坐标需要变换 */
        {
            x = lcddev.width - 1 - x;
            lcd_wr_regno(lcddev.setxcmd);
            lcd_wr_data(0);
            lcd_wr_data(0);
            lcd_wr_data(x >> 8);
            lcd_wr_data(x & 0XFF);
        }
        else                    /* 横屏模式 */
        {
            lcd_wr_regno(lcddev.setxcmd);
            lcd_wr_data(x >> 8);
            lcd_wr_data(x & 0XFF);
            lcd_wr_data((lcddev.width - 1) >> 8);
            lcd_wr_data((lcddev.width - 1) & 0XFF);
        }

        lcd_wr_regno(lcddev.setycmd);
        lcd_wr_data(y >> 8);
        lcd_wr_data(y & 0XFF);
        lcd_wr_data((lcddev.height - 1) >> 8);
        lcd_wr_data((lcddev.height - 1) & 0XFF);

    }
    else if (lcddev.id == 0X5510)
    {
        lcd_wr_regno(lcddev.setxcmd);
        lcd_wr_data(x >> 8);
        lcd_wr_regno(lcddev.setxcmd + 1);
        lcd_wr_data(x & 0XFF);
        lcd_wr_regno(lcddev.setycmd);
        lcd_wr_data(y >> 8);
        lcd_wr_regno(lcddev.setycmd + 1);
        lcd_wr_data(y & 0XFF);
    }
    else    /* 9341/5310/7789 等 设置坐标 */
    {
        lcd_wr_regno(lcddev.setxcmd);
        lcd_wr_data(x >> 8);
        lcd_wr_data(x & 0XFF);
        lcd_wr_regno(lcddev.setycmd);
        lcd_wr_data(y >> 8);
        lcd_wr_data(y & 0XFF);
    }
}

/**
 * @brief       设置LCD的自动扫描方向(对RGB屏无效)
 *   @note
 *              9341/5310/5510/1963/7789等IC已经实际测试
 *              注意:其他函数可能会受到此函数设置的影响(尤其是9341),
 *              所以,一般设置为L2R_U2D即可,如果设置为其他扫描方式,可能导致显示不正常.
 *
 * @param       dir:0~7,代表8个方向(具体定义见lcd.h)
 * @retval      无
 */
void lcd_scan_dir(uint8_t dir)
{
    uint16_t regval = 0;
    uint16_t dirreg = 0;
    uint16_t temp;

    /* 横屏时，对1963不改变扫描方向！其他IC改变扫描方向！竖屏时1963改变方向，其他IC不改变扫描方向 */
    if ((lcddev.dir == 1 && lcddev.id != 0X1963) || (lcddev.dir == 0 && lcddev.id == 0X1963))
    {
        switch (dir)   /* 方向转换 */
        {
            case 0:
                dir = 6;
                break;

            case 1:
                dir = 7;
                break;

            case 2:
                dir = 4;
                break;

            case 3:
                dir = 5;
                break;

            case 4:
                dir = 1;
                break;

            case 5:
                dir = 0;
                break;

            case 6:
                dir = 3;
                break;

            case 7:
                dir = 2;
                break;
        }
    }


    /* 根据扫描方式 设置 0X36/0X3600 寄存器 bit 5,6,7 位的值 */
        switch (dir)
        {
            case L2R_U2D:/* 从左到右,从上到下 */
                regval |= (0 << 7) | (0 << 6) | (0 << 5);
                break;

            case L2R_D2U:/* 从左到右,从下到上 */
                regval |= (1 << 7) | (0 << 6) | (0 << 5);
                break;

            case R2L_U2D:/* 从右到左,从上到下 */
                regval |= (0 << 7) | (1 << 6) | (0 << 5);
                break;

            case R2L_D2U:/* 从右到左,从下到上 */
                regval |= (1 << 7) | (1 << 6) | (0 << 5);
                break;

            case U2D_L2R:/* 从上到下,从左到右 */
                regval |= (0 << 7) | (0 << 6) | (1 << 5);
                break;

            case U2D_R2L:/* 从上到下,从右到左 */
                regval |= (0 << 7) | (1 << 6) | (1 << 5);
                break;

            case D2U_L2R:/* 从下到上,从左到右 */
                regval |= (1 << 7) | (0 << 6) | (1 << 5);
                break;

            case D2U_R2L:/* 从下到上,从右到左 */
                regval |= (1 << 7) | (1 << 6) | (1 << 5);
                break;
        }

        dirreg = 0X36;  /* 对绝大部分驱动IC, 由0X36寄存器控制 */

    if (lcddev.id == 0X5510)
    {
        dirreg = 0X3600;    /* 对于5510, 和其他驱动ic的寄存器有差异 */
    }

     /* 9341 & 7789 要设置BGR位 */
    if (lcddev.id == 0X9341 || lcddev.id == 0X7789)
    {
        regval |= 0X08;
    }

        lcd_write_reg(dirreg, regval);

        if (lcddev.id != 0X1963)   /* 1963不做坐标处理 */
        {
            if (regval & 0X20)
            {
                if (lcddev.width < lcddev.height)   /* 交换X,Y */
                {
                    temp = lcddev.width;
                    lcddev.width = lcddev.height;
                    lcddev.height = temp;
                }
            }
            else
            {
                if (lcddev.width > lcddev.height)   /* 交换X,Y */
                {
                    temp = lcddev.width;
                    lcddev.width = lcddev.height;
                    lcddev.height = temp;
                }
            }
        }

        /* 设置显示区域(开窗)大小 */
        if (lcddev.id == 0X5510)
        {
            lcd_wr_regno(lcddev.setxcmd);
            lcd_wr_data(0);
            lcd_wr_regno(lcddev.setxcmd + 1);
            lcd_wr_data(0);
            lcd_wr_regno(lcddev.setxcmd + 2);
            lcd_wr_data((lcddev.width - 1) >> 8);
            lcd_wr_regno(lcddev.setxcmd + 3);
            lcd_wr_data((lcddev.width - 1) & 0XFF);
            lcd_wr_regno(lcddev.setycmd);
            lcd_wr_data(0);
            lcd_wr_regno(lcddev.setycmd + 1);
            lcd_wr_data(0);
            lcd_wr_regno(lcddev.setycmd + 2);
            lcd_wr_data((lcddev.height - 1) >> 8);
            lcd_wr_regno(lcddev.setycmd + 3);
            lcd_wr_data((lcddev.height - 1) & 0XFF);
        }
        else
        {
            lcd_wr_regno(lcddev.setxcmd);
            lcd_wr_data(0);
            lcd_wr_data(0);
            lcd_wr_data((lcddev.width - 1) >> 8);
            lcd_wr_data((lcddev.width - 1) & 0XFF);
            lcd_wr_regno(lcddev.setycmd);
            lcd_wr_data(0);
            lcd_wr_data(0);
            lcd_wr_data((lcddev.height - 1) >> 8);
            lcd_wr_data((lcddev.height - 1) & 0XFF);
        }
    }

/**
 * @brief       画点
 * @param       x,y: 坐标
 * @param       color: 点的颜色(32位颜色,方便兼容LTDC)
 * @retval      无
 */
void lcd_draw_point(uint16_t x, uint16_t y, uint32_t color)
{
    lcd_set_cursor(x, y);       /* 设置光标位置 */
    lcd_write_ram_prepare();    /* 开始写入GRAM */
    LCD->LCD_RAM = color;
}

/**
 * @brief       SSD1963背光亮度设置函数
 * @param       pwm: 背光等级,0~100.越大越亮.
 * @retval      无
 */
void lcd_ssd_backlight_set(uint8_t pwm)
{
    lcd_wr_regno(0xBE);         /* 配置PWM输出 */
    lcd_wr_data(0x05);          /* 1设置PWM频率 */
    lcd_wr_data(pwm * 2.55);    /* 2设置PWM占空比 */
    lcd_wr_data(0x01);          /* 3设置C */
    lcd_wr_data(0xFF);          /* 4设置D */
    lcd_wr_data(0x00);          /* 5设置E */
    lcd_wr_data(0x00);          /* 6设置F */
}

/**
 * @brief       设置LCD显示方向
 * @param       dir:0,竖屏; 1,横屏
 * @retval      无
 */
void lcd_display_dir(uint8_t dir)
{
    lcddev.dir = dir;   /* 竖屏/横屏 */

    if (dir == 0)       /* 竖屏 */
    {
        lcddev.width = 240;
        lcddev.height = 320;

        if (lcddev.id == 0x5510)
        {
            lcddev.wramcmd = 0X2C00;
            lcddev.setxcmd = 0X2A00;
            lcddev.setycmd = 0X2B00;
            lcddev.width = 480;
            lcddev.height = 800;
        }
        else if (lcddev.id == 0X1963)
        {
            lcddev.wramcmd = 0X2C;  /* 设置写入GRAM的指令 */
            lcddev.setxcmd = 0X2B;  /* 设置写X坐标指令 */
            lcddev.setycmd = 0X2A;  /* 设置写Y坐标指令 */
            lcddev.width = 480;     /* 设置宽度480 */
            lcddev.height = 800;    /* 设置高度800 */
        }
        else   /* 其他IC, 包括: 9341 / 5310 / 7789等IC */
        {
            lcddev.wramcmd = 0X2C;
            lcddev.setxcmd = 0X2A;
            lcddev.setycmd = 0X2B;
        }

        if (lcddev.id == 0X5310)    /* 如果是5310 则表示是 320*480分辨率 */
        {
            lcddev.width = 320;
            lcddev.height = 480;
        }
    }           /*dir = 0*/
    else                /* 横屏 */
    {
        lcddev.width = 320;         /* 默认宽度 */
        lcddev.height = 240;        /* 默认高度 */

        if (lcddev.id == 0x5510)
        {
            lcddev.wramcmd = 0X2C00;
            lcddev.setxcmd = 0X2A00;
            lcddev.setycmd = 0X2B00;
            lcddev.width = 800;
            lcddev.height = 480;
        }
        else if (lcddev.id == 0X1963)
        {
            lcddev.wramcmd = 0X2C;  /* 设置写入GRAM的指令 */
            lcddev.setxcmd = 0X2A;  /* 设置写X坐标指令 */
            lcddev.setycmd = 0X2B;  /* 设置写Y坐标指令 */
            lcddev.width = 800;     /* 设置宽度800 */
            lcddev.height = 480;    /* 设置高度480 */
        }
        else   /* 其他IC, 包括: 9341 / 5310 / 7789等IC */
        {
            lcddev.wramcmd = 0X2C;
            lcddev.setxcmd = 0X2A;
            lcddev.setycmd = 0X2B;
        }

        if (lcddev.id == 0X5310)   /* 如果是5310 则表示是 320*480分辨率 */
        {
            lcddev.width = 480;
            lcddev.height = 320;
        }
    }

    lcd_scan_dir(DFT_SCAN_DIR);     /* 默认扫描方向 */
}

/**
 * @brief       设置窗口(对RGB屏无效),并自动设置画点坐标到窗口左上角(sx,sy).
 * @param       sx,sy:窗口起始坐标(左上角)
 * @param       width,height:窗口宽度和高度,必须大于0!!
 *   @note      窗体大小:width*height.
 *
 * @retval      无
 */
void lcd_set_window(uint16_t sx, uint16_t sy, uint16_t width, uint16_t height)
{
    uint16_t twidth, theight;
    twidth = sx + width - 1;
    theight = sy + height - 1;


   if (lcddev.id == 0X1963 && lcddev.dir != 1)     /* 1963竖屏特殊处理 */
    {
        sx = lcddev.width - width - sx;
        height = sy + height - 1;
        lcd_wr_regno(lcddev.setxcmd);
        lcd_wr_data(sx >> 8);
        lcd_wr_data(sx & 0XFF);
        lcd_wr_data((sx + width - 1) >> 8);
        lcd_wr_data((sx + width - 1) & 0XFF);
        lcd_wr_regno(lcddev.setycmd);
        lcd_wr_data(sy >> 8);
        lcd_wr_data(sy & 0XFF);
        lcd_wr_data(height >> 8);
        lcd_wr_data(height & 0XFF);
    }
    else if (lcddev.id == 0X5510)
    {
        lcd_wr_regno(lcddev.setxcmd);
        lcd_wr_data(sx >> 8);
        lcd_wr_regno(lcddev.setxcmd + 1);
        lcd_wr_data(sx & 0XFF);
        lcd_wr_regno(lcddev.setxcmd + 2);
        lcd_wr_data(twidth >> 8);
        lcd_wr_regno(lcddev.setxcmd + 3);
        lcd_wr_data(twidth & 0XFF);
        lcd_wr_regno(lcddev.setycmd);
        lcd_wr_data(sy >> 8);
        lcd_wr_regno(lcddev.setycmd + 1);
        lcd_wr_data(sy & 0XFF);
        lcd_wr_regno(lcddev.setycmd + 2);
        lcd_wr_data(theight >> 8);
        lcd_wr_regno(lcddev.setycmd + 3);
        lcd_wr_data(theight & 0XFF);
    }
    else    /* 9341/5310/7789/1963横屏 等 设置窗口 */
    {
        lcd_wr_regno(lcddev.setxcmd);
        lcd_wr_data(sx >> 8);
        lcd_wr_data(sx & 0XFF);
        lcd_wr_data(twidth >> 8);
        lcd_wr_data(twidth & 0XFF);
        lcd_wr_regno(lcddev.setycmd);
        lcd_wr_data(sy >> 8);
        lcd_wr_data(sy & 0XFF);
        lcd_wr_data(theight >> 8);
        lcd_wr_data(theight & 0XFF);
    }
}

/**
 * @brief       SRAM底层驱动，时钟使能，引脚分配
 * @note        此函数会被HAL_SRAM_Init()调用,初始化读写总线引脚
 * @param       hsram:SRAM句柄
 * @retval      无
 */
void HAL_SRAM_MspInit(SRAM_HandleTypeDef *hsram)
{
    GPIO_InitTypeDef gpio_init_struct;

    __HAL_RCC_FSMC_CLK_ENABLE();            /* 使能FSMC时钟 */
    __HAL_RCC_GPIOD_CLK_ENABLE();           /* 使能GPIOD时钟 */
    __HAL_RCC_GPIOE_CLK_ENABLE();           /* 使能GPIOE时钟 */

    /* 初始化PD0,1,8,9,10,14,15 */
    gpio_init_struct.Pin = GPIO_PIN_0 | GPIO_PIN_1 | GPIO_PIN_8 \
                           | GPIO_PIN_9 | GPIO_PIN_10 | GPIO_PIN_14 | GPIO_PIN_15;
    gpio_init_struct.Mode = GPIO_MODE_AF_PP;                  /* 推挽复用 */
    gpio_init_struct.Pull = GPIO_PULLUP;                      /* 上拉 */
    gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH;            /* 高速 */
    HAL_GPIO_Init(GPIOD, &gpio_init_struct);                  /* 初始化 */

    /* 初始化PE7,8,9,10,11,12,13,14,15 */
    gpio_init_struct.Pin = GPIO_PIN_7 | GPIO_PIN_8 | GPIO_PIN_9 | GPIO_PIN_10 \
                           | GPIO_PIN_11 | GPIO_PIN_12 | GPIO_PIN_13 | GPIO_PIN_14 | GPIO_PIN_15;
    HAL_GPIO_Init(GPIOE, &gpio_init_struct);
}

/**
 * @brief       初始化LCD
 *   @note      该初始化函数可以初始化各种型号的LCD(详见本.c文件最前面的描述)
 *
 * @param       无
 * @retval      无
 */
void lcd_init(void)
{
    GPIO_InitTypeDef gpio_init_struct;
    FSMC_NORSRAM_TimingTypeDef fsmc_read_handle;
    FSMC_NORSRAM_TimingTypeDef fsmc_write_handle;

    LCD_CS_GPIO_CLK_ENABLE();   /* LCD_CS脚时钟使能 */
    LCD_WR_GPIO_CLK_ENABLE();   /* LCD_WR脚时钟使能 */
    LCD_RD_GPIO_CLK_ENABLE();   /* LCD_RD脚时钟使能 */
    LCD_RS_GPIO_CLK_ENABLE();   /* LCD_RS脚时钟使能 */
    LCD_BL_GPIO_CLK_ENABLE();   /* LCD_BL脚时钟使能 */

    gpio_init_struct.Pin = LCD_CS_GPIO_PIN;
    gpio_init_struct.Mode = GPIO_MODE_AF_PP;                /* 推挽复用 */
    gpio_init_struct.Pull = GPIO_PULLUP;                    /* 上拉 */
    gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH;          /* 高速 */
    HAL_GPIO_Init(LCD_CS_GPIO_PORT, &gpio_init_struct);     /* 初始化LCD_CS引脚 */

    gpio_init_struct.Pin = LCD_WR_GPIO_PIN;
    HAL_GPIO_Init(LCD_WR_GPIO_PORT, &gpio_init_struct);     /* 初始化LCD_WR引脚 */

    gpio_init_struct.Pin = LCD_RD_GPIO_PIN;
    HAL_GPIO_Init(LCD_RD_GPIO_PORT, &gpio_init_struct);     /* 初始化LCD_RD引脚 */

    gpio_init_struct.Pin = LCD_RS_GPIO_PIN;
    HAL_GPIO_Init(LCD_RS_GPIO_PORT, &gpio_init_struct);     /* 初始化LCD_RS引脚 */

    gpio_init_struct.Pin = LCD_BL_GPIO_PIN;
    gpio_init_struct.Mode = GPIO_MODE_OUTPUT_PP;            /* 推挽输出 */
    HAL_GPIO_Init(LCD_BL_GPIO_PORT, &gpio_init_struct);     /* LCD_BL引脚模式设置(推挽输出) */

    g_sram_handle.Instance = FSMC_NORSRAM_DEVICE;
    g_sram_handle.Extended = FSMC_NORSRAM_EXTENDED_DEVICE;

    g_sram_handle.Init.NSBank = FSMC_NORSRAM_BANK4;                        /* 使用NE4 */
    g_sram_handle.Init.DataAddressMux = FSMC_DATA_ADDRESS_MUX_DISABLE;     /* 地址/数据线不复用 */
    g_sram_handle.Init.MemoryDataWidth = FSMC_NORSRAM_MEM_BUS_WIDTH_16;    /* 16位数据宽度 */
    g_sram_handle.Init.BurstAccessMode = FSMC_BURST_ACCESS_MODE_DISABLE;   /* 是否使能突发访问,仅对同步突发存储器有效,此处未用到 */
    g_sram_handle.Init.WaitSignalPolarity = FSMC_WAIT_SIGNAL_POLARITY_LOW; /* 等待信号的极性,仅在突发模式访问下有用 */
    g_sram_handle.Init.WaitSignalActive = FSMC_WAIT_TIMING_BEFORE_WS;      /* 存储器是在等待周期之前的一个时钟周期还是等待周期期间使能NWAIT */
    g_sram_handle.Init.WriteOperation = FSMC_WRITE_OPERATION_ENABLE;       /* 存储器写使能 */
    g_sram_handle.Init.WaitSignal = FSMC_WAIT_SIGNAL_DISABLE;              /* 等待使能位,此处未用到 */
    g_sram_handle.Init.ExtendedMode = FSMC_EXTENDED_MODE_ENABLE;           /* 读写使用不同的时序 */
    g_sram_handle.Init.AsynchronousWait = FSMC_ASYNCHRONOUS_WAIT_DISABLE;  /* 是否使能同步传输模式下的等待信号,此处未用到 */
    g_sram_handle.Init.WriteBurst = FSMC_WRITE_BURST_DISABLE;              /* 禁止突发写 */

    /* FSMC读时序控制寄存器 */
    fsmc_read_handle.AddressSetupTime = 0;      /* 地址建立时间(ADDSET)为1个HCLK 1/72M = 13.9ns (实际 > 200ns) */
    fsmc_read_handle.AddressHoldTime = 0;       /* 地址保持时间(ADDHLD) 模式A是没有用到 */
    /* 因为液晶驱动IC的读数据的时候，速度不能太快,尤其是个别奇葩芯片 */
    fsmc_read_handle.DataSetupTime = 15;        /* 数据保存时间(DATAST)为16个HCLK = 13.9 * 16 = 222.4ns */
    fsmc_read_handle.AccessMode = FSMC_ACCESS_MODE_A;    /* 模式A */

    /* FSMC写时序控制寄存器 */
    fsmc_write_handle.AddressSetupTime = 0;     /* 地址建立时间(ADDSET)为1个HCLK = 13.9ns */
    fsmc_write_handle.AddressHoldTime = 0;      /* 地址保持时间(ADDHLD) 模式A是没有用到 */
    /* 某些液晶驱动IC的写信号脉宽，最少也得50ns */
    fsmc_write_handle.DataSetupTime = 1;        /* 数据保存时间(DATAST)为2个HCLK = 13.9 * 2 = 27.8ns (实际 > 200ns) */
    fsmc_write_handle.AccessMode = FSMC_ACCESS_MODE_A;   /* 模式A */

    HAL_SRAM_Init(&g_sram_handle, &fsmc_read_handle, &fsmc_write_handle);
    delay_ms(50);

    /* 尝试9341 ID的读取 */
    lcd_wr_regno(0XD3);
    lcddev.id = lcd_rd_data();  /* dummy read */
    lcddev.id = lcd_rd_data();  /* 读到0X00 */
    lcddev.id = lcd_rd_data();  /* 读取0x93 */
    lcddev.id <<= 8;
    lcddev.id |= lcd_rd_data(); /* 读取0x41 */

    if (lcddev.id != 0X9341)    /* 不是 9341 , 尝试看看是不是 ST7789 */
    {
        lcd_wr_regno(0X04);
        lcddev.id = lcd_rd_data();      /* dummy read */
        lcddev.id = lcd_rd_data();      /* 读到0X85 */
        lcddev.id = lcd_rd_data();      /* 读取0X85 */
        lcddev.id <<= 8;
        lcddev.id |= lcd_rd_data();     /* 读取0X52 */

        if (lcddev.id == 0X8552)        /* 将8552的ID转换成7789 */
        {
            lcddev.id = 0x7789;
        }

        if (lcddev.id != 0x7789)        /* 也不是ST7789, 尝试是不是 NT35310 */
        {
            lcd_wr_regno(0XD4);
            lcddev.id = lcd_rd_data();  /* dummy read */
            lcddev.id = lcd_rd_data();  /* 读回0X01 */
            lcddev.id = lcd_rd_data();  /* 读回0X53 */
            lcddev.id <<= 8;
            lcddev.id |= lcd_rd_data(); /* 这里读回0X10 */

            if (lcddev.id != 0X5310)    /* 也不是NT35310,尝试看看是不是NT35510 */
            {
                /* 发送秘钥（厂家提供,照搬即可） */
                lcd_write_reg(0xF000, 0x0055);
                lcd_write_reg(0xF001, 0x00AA);
                lcd_write_reg(0xF002, 0x0052);
                lcd_write_reg(0xF003, 0x0008);
                lcd_write_reg(0xF004, 0x0001);

                lcd_wr_regno(0xC500);           /* 读取ID高8位 */
                lcddev.id = lcd_rd_data();      /* 读回0X55 */
                lcddev.id <<= 8;

                lcd_wr_regno(0xC501);           /* 读取ID低8位 */
                lcddev.id |= lcd_rd_data();     /* 读回0X10 */
                delay_ms(5);

                if (lcddev.id != 0X5510)        /* 也不是NT5510,尝试看看是不是SSD1963 */
                {
                    lcd_wr_regno(0XA1);
                    lcddev.id = lcd_rd_data();
                    lcddev.id = lcd_rd_data();  /* 读回0X57 */
                    lcddev.id <<= 8;
                    lcddev.id |= lcd_rd_data(); /* 读回0X61 */

                    if (lcddev.id == 0X5761)lcddev.id = 0X1963; /* SSD1963读回的ID是5761H,为方便区分,我们强制设置为1963 */
                }
            }
        }
    }

    /* 特别注意, 如果在main函数里面屏蔽串口1初始化, 则会卡死在printf
     * 里面(卡死在f_putc函数), 所以, 必须初始化串口1, 或者屏蔽掉下面
     * 这行 printf 语句 !!!!!!!
     */
    printf("LCD ID:%x\r\n", lcddev.id); /* 打印LCD ID */

    if (lcddev.id == 0X7789)
    {
        lcd_ex_st7789_reginit();    /* 执行ST7789初始化 */
    }
    else if (lcddev.id == 0X9341)
    {
        lcd_ex_ili9341_reginit();   /* 执行ILI9341初始化 */
    }
    else if (lcddev.id == 0x5310)
    {
        lcd_ex_nt35310_reginit();   /* 执行NT35310初始化 */
    }
    else if (lcddev.id == 0x5510)
    {
        lcd_ex_nt35510_reginit();   /* 执行NT35510初始化 */
    }
    else if (lcddev.id == 0X1963)
    {
        lcd_ex_ssd1963_reginit();   /* 执行SSD1963初始化 */
        lcd_ssd_backlight_set(100); /* 背光设置为最亮 */
    }

    lcd_display_dir(0); /* 默认为竖屏 */
    LCD_BL(1);          /* 点亮背光 */
    lcd_clear(WHITE);
}

/**
 * @brief       清屏函数
 * @param       color: 要清屏的颜色
 * @retval      无
 */
void lcd_clear(uint16_t color)
{
    uint32_t index = 0;
    uint32_t totalpoint = lcddev.width;
    totalpoint *= lcddev.height;    /* 得到总点数 */
    lcd_set_cursor(0x00, 0x0000);   /* 设置光标位置 */
    lcd_write_ram_prepare();        /* 开始写入GRAM */

    for (index = 0; index < totalpoint; index++)
    {
        LCD->LCD_RAM = color;
    }
}

/**
 * @brief       在指定区域内填充单个颜色
 * @param       (sx,sy),(ex,ey):填充矩形对角坐标,区域大小为:(ex - sx + 1) * (ey - sy + 1)
 * @param       color:  要填充的颜色(32位颜色,方便兼容LTDC)
 * @retval      无
 */
void lcd_fill(uint16_t sx, uint16_t sy, uint16_t ex, uint16_t ey, uint32_t color)
{
    uint16_t i, j;
    uint16_t xlen = 0;
    xlen = ex - sx + 1;

    for (i = sy; i <= ey; i++)
    {
        lcd_set_cursor(sx, i);      /* 设置光标位置 */
        lcd_write_ram_prepare();    /* 开始写入GRAM */

        for (j = 0; j < xlen; j++)
        {
            LCD->LCD_RAM = color;   /* 显示颜色 */
        }
    }
}

/**
 * @brief       在指定区域内填充指定颜色块
 * @param       (sx,sy),(ex,ey):填充矩形对角坐标,区域大小为:(ex - sx + 1) * (ey - sy + 1)
 * @param       color: 要填充的颜色数组首地址
 * @retval      无
 */
void lcd_color_fill(uint16_t sx, uint16_t sy, uint16_t ex, uint16_t ey, uint16_t *color)
{
    uint16_t height, width;
    uint16_t i, j;
    width = ex - sx + 1;            /* 得到填充的宽度 */
    height = ey - sy + 1;           /* 高度 */

    for (i = 0; i < height; i++)
    {
        lcd_set_cursor(sx, sy + i); /* 设置光标位置 */
        lcd_write_ram_prepare();    /* 开始写入GRAM */

        for (j = 0; j < width; j++)
        {
            LCD->LCD_RAM = color[i * width + j]; /* 写入数据 */
        }
    }
}

/**
 * @brief       画线
 * @param       x1,y1: 起点坐标
 * @param       x2,y2: 终点坐标
 * @param       color: 线的颜色
 * @retval      无
 */
void lcd_draw_line(uint16_t x1, uint16_t y1, uint16_t x2, uint16_t y2, uint16_t color)
{
    uint16_t t;
    int xerr = 0, yerr = 0, delta_x, delta_y, distance;
    int incx, incy, row, col;
    delta_x = x2 - x1;          /* 计算坐标增量 */
    delta_y = y2 - y1;
    row = x1;
    col = y1;

    if (delta_x > 0)incx = 1;   /* 设置单步方向 */
    else if (delta_x == 0)incx = 0; /* 垂直线 */
    else
    {
        incx = -1;
        delta_x = -delta_x;
    }

    if (delta_y > 0)incy = 1;
    else if (delta_y == 0)incy = 0; /* 水平线 */
    else
    {
        incy = -1;
        delta_y = -delta_y;
    }

    if ( delta_x > delta_y)distance = delta_x;  /* 选取基本增量坐标轴 */
    else distance = delta_y;

    for (t = 0; t <= distance + 1; t++ )   /* 画线输出 */
    {
        lcd_draw_point(row, col, color); /* 画点 */
        xerr += delta_x ;
        yerr += delta_y ;

        if (xerr > distance)
        {
            xerr -= distance;
            row += incx;
        }

        if (yerr > distance)
        {
            yerr -= distance;
            col += incy;
        }
    }
}

/**
 * @brief       画水平线
 * @param       x0,y0: 起点坐标
 * @param       len  : 线长度
 * @param       color: 矩形的颜色
 * @retval      无
 */
void lcd_draw_hline(uint16_t x, uint16_t y, uint16_t len, uint16_t color)
{
    if ((len == 0) || (x > lcddev.width) || (y > lcddev.height))return;

    lcd_fill(x, y, x + len - 1, y, color);
}

/**
 * @brief       画矩形
 * @param       x1,y1: 起点坐标
 * @param       x2,y2: 终点坐标
 * @param       color: 矩形的颜色
 * @retval      无
 */
void lcd_draw_rectangle(uint16_t x1, uint16_t y1, uint16_t x2, uint16_t y2, uint16_t color)
{
    lcd_draw_line(x1, y1, x2, y1, color);
    lcd_draw_line(x1, y1, x1, y2, color);
    lcd_draw_line(x1, y2, x2, y2, color);
    lcd_draw_line(x2, y1, x2, y2, color);
}

/**
 * @brief       画圆
 * @param       x,y  : 圆中心坐标
 * @param       r    : 半径
 * @param       color: 圆的颜色
 * @retval      无
 */
void lcd_draw_circle(uint16_t x0, uint16_t y0, uint8_t r, uint16_t color)
{
    int a, b;
    int di;
    a = 0;
    b = r;
    di = 3 - (r << 1);       /* 判断下个点位置的标志 */

    while (a <= b)
    {
        lcd_draw_point(x0 + a, y0 - b, color);  /* 5 */
        lcd_draw_point(x0 + b, y0 - a, color);  /* 0 */
        lcd_draw_point(x0 + b, y0 + a, color);  /* 4 */
        lcd_draw_point(x0 + a, y0 + b, color);  /* 6 */
        lcd_draw_point(x0 - a, y0 + b, color);  /* 1 */
        lcd_draw_point(x0 - b, y0 + a, color);
        lcd_draw_point(x0 - a, y0 - b, color);  /* 2 */
        lcd_draw_point(x0 - b, y0 - a, color);  /* 7 */
        a++;

        /* 使用Bresenham算法画圆 */
        if (di < 0)
        {
            di += 4 * a + 6;
        }
        else
        {
            di += 10 + 4 * (a - b);
            b--;
        }
    }
}

/**
 * @brief       填充实心圆
 * @param       x0,y0: 圆中心坐标
 * @param       r    : 半径
 * @param       color: 圆的颜色
 * @retval      无
 */
void lcd_fill_circle(uint16_t x, uint16_t y, uint16_t r, uint16_t color)
{
    uint32_t i;
    uint32_t imax = ((uint32_t)r * 707) / 1000 + 1;
    uint32_t sqmax = (uint32_t)r * (uint32_t)r + (uint32_t)r / 2;
    uint32_t xr = r;

    lcd_draw_hline(x - r, y, 2 * r, color);

    for (i = 1; i <= imax; i++)
    {
        if ((i * i + xr * xr) > sqmax)
        {
            /* draw lines from outside */
            if (xr > imax)
            {
                lcd_draw_hline (x - i + 1, y + xr, 2 * (i - 1), color);
                lcd_draw_hline (x - i + 1, y - xr, 2 * (i - 1), color);
            }

            xr--;
        }

        /* draw lines from inside (center) */
        lcd_draw_hline(x - xr, y + i, 2 * xr, color);
        lcd_draw_hline(x - xr, y - i, 2 * xr, color);
    }
}

/**
 * @brief       在指定位置显示一个字符
 * @param       x,y  : 坐标
 * @param       chr  : 要显示的字符:" "--->"~"
 * @param       size : 字体大小 12/16/24/32
 * @param       mode : 叠加方式(1); 非叠加方式(0);
 * @retval      无
 */
void lcd_show_char(uint16_t x, uint16_t y, char chr, uint8_t size, uint8_t mode, uint16_t color)
{
    uint8_t temp, t1, t;
    uint16_t y0 = y;
    uint8_t csize = 0;
    uint8_t *pfont = 0;

    csize = (size / 8 + ((size % 8) ? 1 : 0)) * (size / 2); /* 得到字体一个字符对应点阵集所占的字节数 */
    chr = chr - ' ';    /* 得到偏移后的值（ASCII字库是从空格开始取模，所以-' '就是对应字符的字库） */

    switch (size)
    {
        case 12:
            pfont = (uint8_t *)asc2_1206[chr];  /* 调用1206字体 */
            break;

        case 16:
            pfont = (uint8_t *)asc2_1608[chr];  /* 调用1608字体 */
            break;

        case 24:
            pfont = (uint8_t *)asc2_2412[chr];  /* 调用2412字体 */
            break;

        case 32:
            pfont = (uint8_t *)asc2_3216[chr];  /* 调用3216字体 */
            break;

        default:
            return ;
    }

    for (t = 0; t < csize; t++)
    {
        temp = pfont[t];    /* 获取字符的点阵数据 */

        for (t1 = 0; t1 < 8; t1++)   /* 一个字节8个点 */
        {
            if (temp & 0x80)        /* 有效点,需要显示 */
            {
                lcd_draw_point(x, y, color);        /* 画点出来,要显示这个点 */
            }
            else if (mode == 0)     /* 无效点,不显示 */
            {
                lcd_draw_point(x, y, g_back_color); /* 画背景色,相当于这个点不显示(注意背景色由全局变量控制) */
            }

            temp <<= 1; /* 移位, 以便获取下一个位的状态 */
            y++;

            if (y >= lcddev.height)return;  /* 超区域了 */

            if ((y - y0) == size)   /* 显示完一列了? */
            {
                y = y0; /* y坐标复位 */
                x++;    /* x坐标递增 */

                if (x >= lcddev.width)return;   /* x坐标超区域了 */

                break;
            }
        }
    }
}

/**
 * @brief       平方函数, m^n
 * @param       m: 底数
 * @param       n: 指数
 * @retval      m的n次方
 */
static uint32_t lcd_pow(uint8_t m, uint8_t n)
{
    uint32_t result = 1;

    while (n--)result *= m;

    return result;
}

/**
 * @brief       显示len个数字
 * @param       x,y : 起始坐标
 * @param       num : 数值(0 ~ 2^32)
 * @param       len : 显示数字的位数
 * @param       size: 选择字体 12/16/24/32
 * @retval      无
 */
void lcd_show_num(uint16_t x, uint16_t y, uint32_t num, uint8_t len, uint8_t size, uint16_t color)
{
    uint8_t t, temp;
    uint8_t enshow = 0;

    for (t = 0; t < len; t++)   /* 按总显示位数循环 */
    {
        temp = (num / lcd_pow(10, len - t - 1)) % 10;   /* 获取对应位的数字 */

        if (enshow == 0 && t < (len - 1))   /* 没有使能显示,且还有位要显示 */
        {
            if (temp == 0)
            {
                lcd_show_char(x + (size / 2)*t, y, ' ', size, 0, color);/* 显示空格,占位 */
                continue;   /* 继续下个一位 */
            }
            else
            {
                enshow = 1; /* 使能显示 */
            }

        }

        lcd_show_char(x + (size / 2)*t, y, temp + '0', size, 0, color); /* 显示字符 */
    }
}

/**
 * @brief       扩展显示len个数字(高位是0也显示)
 * @param       x,y : 起始坐标
 * @param       num : 数值(0 ~ 2^32)
 * @param       len : 显示数字的位数
 * @param       size: 选择字体 12/16/24/32
 * @param       mode: 显示模式
 *              [7]:0,不填充;1,填充0.
 *              [6:1]:保留
 *              [0]:0,非叠加显示;1,叠加显示.
 *
 * @retval      无
 */
void lcd_show_xnum(uint16_t x, uint16_t y, uint32_t num, uint8_t len, uint8_t size, uint8_t mode, uint16_t color)
{
    uint8_t t, temp;
    uint8_t enshow = 0;

    for (t = 0; t < len; t++)   /* 按总显示位数循环 */
    {
        temp = (num / lcd_pow(10, len - t - 1)) % 10;    /* 获取对应位的数字 */

        if (enshow == 0 && t < (len - 1))   /* 没有使能显示,且还有位要显示 */
        {
            if (temp == 0)
            {
                if (mode & 0X80)   /* 高位需要填充0 */
                {
                    lcd_show_char(x + (size / 2)*t, y, '0', size, mode & 0X01, color);  /* 用0占位 */
                }
                else
                {
                    lcd_show_char(x + (size / 2)*t, y, ' ', size, mode & 0X01, color);  /* 用空格占位 */
                }

                continue;
            }
            else
            {
                enshow = 1; /* 使能显示 */
            }

        }

        lcd_show_char(x + (size / 2)*t, y, temp + '0', size, mode & 0X01, color);
    }
}

/**
 * @brief       显示字符串
 * @param       x,y         : 起始坐标
 * @param       width,height: 区域大小
 * @param       size        : 选择字体 12/16/24/32
 * @param       p           : 字符串首地址
 * @retval      无
 */
void lcd_show_string(uint16_t x, uint16_t y, uint16_t width, uint16_t height, uint8_t size, char *p, uint16_t color)
{
    uint8_t x0 = x;
    width += x;
    height += y;

    while ((*p <= '~') && (*p >= ' '))   /* 判断是不是非法字符! */
    {
        if (x >= width)
        {
            x = x0;
            y += size;
        }

        if (y >= height)break;  /* 退出 */

        lcd_show_char(x, y, *p, size, 0, color);
        x += size / 2;
        p++;
    }
}

lcd.h

#ifndef __LCD_H
#define __LCD_H

#include "stdlib.h"
#include "./SYSTEM/sys/sys.h"


/******************************************************************************************/
/* LCD RST/WR/RD/BL/CS/RS 引脚 定义
 * LCD_D0~D15,由于引脚太多,就不在这里定义了,直接在lcd_init里面修改.所以在移植的时候,除了改
 * 这6个IO口, 还得改LCD_Init里面的D0~D15所在的IO口.
 */

/* RESET 和系统复位脚共用 所以这里不用定义 RESET引脚 */
//#define LCD_RST_GPIO_PORT               GPIOx
//#define LCD_RST_GPIO_PIN                SYS_GPIO_PINx
//#define LCD_RST_GPIO_CLK_ENABLE()       do{ __HAL_RCC_GPIOx_CLK_ENABLE(); }while(0)   /* 所在IO口时钟使能 */

#define LCD_WR_GPIO_PORT                GPIOD
#define LCD_WR_GPIO_PIN                 GPIO_PIN_5
#define LCD_WR_GPIO_CLK_ENABLE()        do{ __HAL_RCC_GPIOD_CLK_ENABLE(); }while(0)   /* 所在IO口时钟使能 */

#define LCD_RD_GPIO_PORT                GPIOD
#define LCD_RD_GPIO_PIN                 GPIO_PIN_4
#define LCD_RD_GPIO_CLK_ENABLE()        do{ __HAL_RCC_GPIOD_CLK_ENABLE(); }while(0)   /* 所在IO口时钟使能 */

#define LCD_BL_GPIO_PORT                GPIOB
#define LCD_BL_GPIO_PIN                 GPIO_PIN_0
#define LCD_BL_GPIO_CLK_ENABLE()        do{ __HAL_RCC_GPIOB_CLK_ENABLE(); }while(0)   /* 背光所在IO口时钟使能 */

/* LCD_CS(需要根据LCD_FSMC_NEX设置正确的IO口) 和 LCD_RS(需要根据LCD_FSMC_AX设置正确的IO口) 引脚 定义 */
#define LCD_CS_GPIO_PORT                GPIOG
#define LCD_CS_GPIO_PIN                 GPIO_PIN_12
#define LCD_CS_GPIO_CLK_ENABLE()        do{ __HAL_RCC_GPIOG_CLK_ENABLE(); }while(0)   /* 所在IO口时钟使能 */

#define LCD_RS_GPIO_PORT                GPIOG
#define LCD_RS_GPIO_PIN                 GPIO_PIN_0
#define LCD_RS_GPIO_CLK_ENABLE()        do{ __HAL_RCC_GPIOG_CLK_ENABLE(); }while(0)   /* 所在IO口时钟使能 */

/* FSMC相关参数 定义
 * 注意: 我们默认是通过FSMC块1来连接LCD, 块1有4个片选: FSMC_NE1~4
 *
 * 修改LCD_FSMC_NEX, 对应的LCD_CS_GPIO相关设置也得改
 * 修改LCD_FSMC_AX , 对应的LCD_RS_GPIO相关设置也得改
 */
#define LCD_FSMC_NEX         4              /* 使用FSMC_NE4接LCD_CS,取值范围只能是: 1~4 */
#define LCD_FSMC_AX          10             /* 使用FSMC_A10接LCD_RS,取值范围是: 0 ~ 25 */

#define LCD_FSMC_BCRX        FSMC_Bank1->BTCR[(LCD_FSMC_NEX - 1) * 2]       /* BCR寄存器,根据LCD_FSMC_NEX自动计算 */
#define LCD_FSMC_BTRX        FSMC_Bank1->BTCR[(LCD_FSMC_NEX - 1) * 2 + 1]   /* BTR寄存器,根据LCD_FSMC_NEX自动计算 */
#define LCD_FSMC_BWTRX       FSMC_Bank1E->BWTR[(LCD_FSMC_NEX - 1) * 2]      /* BWTR寄存器,根据LCD_FSMC_NEX自动计算 */

/******************************************************************************************/

/* LCD重要参数集 */
typedef struct
{
    uint16_t width;     /* LCD 宽度 */
    uint16_t height;    /* LCD 高度 */
    uint16_t id;        /* LCD ID */
    uint8_t dir;        /* 横屏还是竖屏控制：0，竖屏；1，横屏。 */
    uint16_t wramcmd;   /* 开始写gram指令 */
    uint16_t setxcmd;   /* 设置x坐标指令 */
    uint16_t setycmd;   /* 设置y坐标指令 */
} _lcd_dev;

/* LCD参数 */
extern _lcd_dev lcddev; /* 管理LCD重要参数 */

/* LCD的画笔颜色和背景色 */
extern uint32_t  g_point_color;     /* 默认红色 */
extern uint32_t  g_back_color;      /* 背景颜色.默认为白色 */

/* LCD背光控制 */
#define LCD_BL(x)   do{ x ? \
                      HAL_GPIO_WritePin(LCD_BL_GPIO_PORT, LCD_BL_GPIO_PIN, GPIO_PIN_SET) : \
                      HAL_GPIO_WritePin(LCD_BL_GPIO_PORT, LCD_BL_GPIO_PIN, GPIO_PIN_RESET); \
                     }while(0)

/* LCD地址结构体 */
typedef struct
{
    volatile uint16_t LCD_REG;
    volatile uint16_t LCD_RAM;
} LCD_TypeDef;


/* LCD_BASE的详细解算方法:
 * 我们一般使用FSMC的块1(BANK1)来驱动TFTLCD液晶屏(MCU屏), 块1地址范围总大小为256MB,均分成4块:
 * 存储块1(FSMC_NE1)地址范围: 0X6000 0000 ~ 0X63FF FFFF
 * 存储块2(FSMC_NE2)地址范围: 0X6400 0000 ~ 0X67FF FFFF
 * 存储块3(FSMC_NE3)地址范围: 0X6800 0000 ~ 0X6BFF FFFF
 * 存储块4(FSMC_NE4)地址范围: 0X6C00 0000 ~ 0X6FFF FFFF
 *
 * 我们需要根据硬件连接方式选择合适的片选(连接LCD_CS)和地址线(连接LCD_RS)
 * 战舰F103开发板使用FSMC_NE4连接LCD_CS, FSMC_A10连接LCD_RS ,16位数据线,计算方法如下:
 * 首先FSMC_NE4的基地址为: 0X6C00 0000;     NEx的基址为(x=1/2/3/4): 0X6000 0000 + (0X400 0000 * (x - 1))
 * FSMC_A10对应地址值: 2^10 * 2 = 0X800;    FSMC_Ay对应的地址为(y = 0 ~ 25): 2^y * 2
 *
 * LCD->LCD_REG,对应LCD_RS = 0(LCD寄存器); LCD->LCD_RAM,对应LCD_RS = 1(LCD数据)
 * 则 LCD->LCD_RAM的地址为 :  0X6C00 0000 + 2^10 * 2 = 0X6C00 0800
 *    LCD->LCD_REG的地址可以为 LCD->LCD_RAM之外的任意地址.
 * 由于我们使用结构体管理LCD_REG 和 LCD_RAM(REG在前,RAM在后,均为16位数据宽度)
 * 因此 结构体的基地址(LCD_BASE) = LCD_RAM - 2 = 0X6C00 0800 - 2
 *
 * 更加通用的计算公式为((片选脚FSMC_NEx)x=1/2/3/4, (RS接地址线FSMC_Ay)y=0~25):
 *          LCD_BASE = (0X6000 0000 + (0X400 0000 * (x - 1))) | (2^y * 2 -2)
 *          等效于(使用移位操作)
 *          LCD_BASE = (0X6000 0000 + (0X400 0000 * (x - 1))) | ((1 << y) * 2 - 2)
 */
#define LCD_BASE        (uint32_t)((0X60000000 + (0X4000000 * (LCD_FSMC_NEX - 1))) | (((1 << LCD_FSMC_AX) * 2) - 2))
#define LCD             ((LCD_TypeDef *) LCD_BASE)

/******************************************************************************************/
/* LCD扫描方向和颜色 定义 */

/* 扫描方向定义 */
#define L2R_U2D         0           /* 从左到右,从上到下 */
#define L2R_D2U         1           /* 从左到右,从下到上 */
#define R2L_U2D         2           /* 从右到左,从上到下 */
#define R2L_D2U         3           /* 从右到左,从下到上 */

#define U2D_L2R         4           /* 从上到下,从左到右 */
#define U2D_R2L         5           /* 从上到下,从右到左 */
#define D2U_L2R         6           /* 从下到上,从左到右 */
#define D2U_R2L         7           /* 从下到上,从右到左 */

#define DFT_SCAN_DIR    L2R_U2D     /* 默认的扫描方向 */

/* 常用画笔颜色 */
#define WHITE           0xFFFF      /* 白色 */
#define BLACK           0x0000      /* 黑色 */
#define RED             0xF800      /* 红色 */
#define GREEN           0x07E0      /* 绿色 */
#define BLUE            0x001F      /* 蓝色 */
#define MAGENTA         0XF81F      /* 品红色/紫红色 = BLUE + RED */
#define YELLOW          0XFFE0      /* 黄色 = GREEN + RED */
#define CYAN            0X07FF      /* 青色 = GREEN + BLUE */

/* 非常用颜色 */
#define BROWN           0XBC40      /* 棕色 */
#define BRRED           0XFC07      /* 棕红色 */
#define GRAY            0X8430      /* 灰色 */
#define DARKBLUE        0X01CF      /* 深蓝色 */
#define LIGHTBLUE       0X7D7C      /* 浅蓝色 */
#define GRAYBLUE        0X5458      /* 灰蓝色 */
#define LIGHTGREEN      0X841F      /* 浅绿色 */
#define LGRAY           0XC618      /* 浅灰色(PANNEL),窗体背景色 */
#define LGRAYBLUE       0XA651      /* 浅灰蓝色(中间层颜色) */
#define LBBLUE          0X2B12      /* 浅棕蓝色(选择条目的反色) */

/******************************************************************************************/
/* SSD1963相关配置参数(一般不用改) */

/* LCD分辨率设置 */
#define SSD_HOR_RESOLUTION      800     /* LCD水平分辨率 */
#define SSD_VER_RESOLUTION      480     /* LCD垂直分辨率 */

/* LCD驱动参数设置 */
#define SSD_HOR_PULSE_WIDTH     1       /* 水平脉宽 */
#define SSD_HOR_BACK_PORCH      46      /* 水平前廊 */
#define SSD_HOR_FRONT_PORCH     210     /* 水平后廊 */

#define SSD_VER_PULSE_WIDTH     1       /* 垂直脉宽 */
#define SSD_VER_BACK_PORCH      23      /* 垂直前廊 */
#define SSD_VER_FRONT_PORCH     22      /* 垂直前廊 */

/* 如下几个参数，自动计算 */
#define SSD_HT          (SSD_HOR_RESOLUTION + SSD_HOR_BACK_PORCH + SSD_HOR_FRONT_PORCH)
#define SSD_HPS         (SSD_HOR_BACK_PORCH)
#define SSD_VT          (SSD_VER_RESOLUTION + SSD_VER_BACK_PORCH + SSD_VER_FRONT_PORCH)
#define SSD_VPS         (SSD_VER_BACK_PORCH)

/******************************************************************************************/
/* 函数申明 */

void lcd_wr_data(volatile uint16_t data);            /* LCD写数据 */
void lcd_wr_regno(volatile uint16_t regno);          /* LCD写寄存器编号/地址 */
void lcd_write_reg(uint16_t regno, uint16_t data);   /* LCD写寄存器的值 */


void lcd_init(void);                        /* 初始化LCD */
void lcd_display_on(void);                  /* 开显示 */
void lcd_display_off(void);                 /* 关显示 */
void lcd_scan_dir(uint8_t dir);             /* 设置屏扫描方向 */
void lcd_display_dir(uint8_t dir);          /* 设置屏幕显示方向 */
void lcd_ssd_backlight_set(uint8_t pwm);    /* SSD1963 背光控制 */

void lcd_write_ram_prepare(void);               /* 准备些GRAM */
void lcd_set_cursor(uint16_t x, uint16_t y);    /* 设置光标 */
uint32_t lcd_read_point(uint16_t x, uint16_t y);/* 读点(32位颜色,兼容LTDC)  */
void lcd_draw_point(uint16_t x, uint16_t y, uint32_t color);/* 画点(32位颜色,兼容LTDC) */

void lcd_clear(uint16_t color);     /* LCD清屏 */
void lcd_fill_circle(uint16_t x, uint16_t y, uint16_t r, uint16_t color);                   /* 填充实心圆 */
void lcd_draw_circle(uint16_t x0, uint16_t y0, uint8_t r, uint16_t color);                  /* 画圆 */
void lcd_draw_hline(uint16_t x, uint16_t y, uint16_t len, uint16_t color);                  /* 画水平线 */
void lcd_set_window(uint16_t sx, uint16_t sy, uint16_t width, uint16_t height);             /* 设置窗口 */
void lcd_fill(uint16_t sx, uint16_t sy, uint16_t ex, uint16_t ey, uint32_t color);          /* 纯色填充矩形(32位颜色,兼容LTDC) */
void lcd_color_fill(uint16_t sx, uint16_t sy, uint16_t ex, uint16_t ey, uint16_t *color);   /* 彩色填充矩形 */
void lcd_draw_line(uint16_t x1, uint16_t y1, uint16_t x2, uint16_t y2, uint16_t color);     /* 画直线 */
void lcd_draw_rectangle(uint16_t x1, uint16_t y1, uint16_t x2, uint16_t y2, uint16_t color);/* 画矩形 */


void lcd_show_char(uint16_t x, uint16_t y, char chr, uint8_t size, uint8_t mode, uint16_t color);
void lcd_show_num(uint16_t x, uint16_t y, uint32_t num, uint8_t len, uint8_t size, uint16_t color);
void lcd_show_xnum(uint16_t x, uint16_t y, uint32_t num, uint8_t len, uint8_t size, uint8_t mode, uint16_t color);
void lcd_show_string(uint16_t x, uint16_t y, uint16_t width, uint16_t height, uint8_t size, char *p, uint16_t color);


#endif

lcd_ex.h

#include "./SYSTEM/delay/delay.h"
#include "./BSP/LCD/lcd.h"


/**
 * @brief       ST7789 寄存器初始化代码
 * @param       无
 * @retval      无
 */
void lcd_ex_st7789_reginit(void)
{
    lcd_wr_regno(0x11);

    delay_ms(120);

    lcd_wr_regno(0x36);
    lcd_wr_data(0x00);

    lcd_wr_regno(0x3A);
    lcd_wr_data(0X05);

    lcd_wr_regno(0xB2);
    lcd_wr_data(0x0C);
    lcd_wr_data(0x0C);
    lcd_wr_data(0x00);
    lcd_wr_data(0x33);
    lcd_wr_data(0x33);

    lcd_wr_regno(0xB7);
    lcd_wr_data(0x35);

    lcd_wr_regno(0xBB); /* vcom */
    lcd_wr_data(0x32);  /* 30 */

    lcd_wr_regno(0xC0);
    lcd_wr_data(0x0C);

    lcd_wr_regno(0xC2);
    lcd_wr_data(0x01);

    lcd_wr_regno(0xC3); /* vrh */
    lcd_wr_data(0x10);  /* 17 0D */

    lcd_wr_regno(0xC4); /* vdv */
    lcd_wr_data(0x20);  /* 20 */

    lcd_wr_regno(0xC6);
    lcd_wr_data(0x0f);

    lcd_wr_regno(0xD0);
    lcd_wr_data(0xA4);
    lcd_wr_data(0xA1);

    lcd_wr_regno(0xE0); /* Set Gamma  */
    lcd_wr_data(0xd0);
    lcd_wr_data(0x00);
    lcd_wr_data(0x02);
    lcd_wr_data(0x07);
    lcd_wr_data(0x0a);
    lcd_wr_data(0x28);
    lcd_wr_data(0x32);
    lcd_wr_data(0X44);
    lcd_wr_data(0x42);
    lcd_wr_data(0x06);
    lcd_wr_data(0x0e);
    lcd_wr_data(0x12);
    lcd_wr_data(0x14);
    lcd_wr_data(0x17);


    lcd_wr_regno(0XE1);  /* Set Gamma */
    lcd_wr_data(0xd0);
    lcd_wr_data(0x00);
    lcd_wr_data(0x02);
    lcd_wr_data(0x07);
    lcd_wr_data(0x0a);
    lcd_wr_data(0x28);
    lcd_wr_data(0x31);
    lcd_wr_data(0x54);
    lcd_wr_data(0x47);
    lcd_wr_data(0x0e);
    lcd_wr_data(0x1c);
    lcd_wr_data(0x17);
    lcd_wr_data(0x1b);
    lcd_wr_data(0x1e);


    lcd_wr_regno(0x2A);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0xef);

    lcd_wr_regno(0x2B);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x01);
    lcd_wr_data(0x3f);

    lcd_wr_regno(0x29); /* display on */
}

/**
 * @brief       ILI9341寄存器初始化代码
 * @param       无
 * @retval      无
 */
void lcd_ex_ili9341_reginit(void)
{
    lcd_wr_regno(0xCF);
    lcd_wr_data(0x00);
    lcd_wr_data(0xC1);
    lcd_wr_data(0X30);
    lcd_wr_regno(0xED);
    lcd_wr_data(0x64);
    lcd_wr_data(0x03);
    lcd_wr_data(0X12);
    lcd_wr_data(0X81);
    lcd_wr_regno(0xE8);
    lcd_wr_data(0x85);
    lcd_wr_data(0x10);
    lcd_wr_data(0x7A);
    lcd_wr_regno(0xCB);
    lcd_wr_data(0x39);
    lcd_wr_data(0x2C);
    lcd_wr_data(0x00);
    lcd_wr_data(0x34);
    lcd_wr_data(0x02);
    lcd_wr_regno(0xF7);
    lcd_wr_data(0x20);
    lcd_wr_regno(0xEA);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_regno(0xC0); /* Power control */
    lcd_wr_data(0x1B);  /* VRH[5:0] */
    lcd_wr_regno(0xC1); /* Power control */
    lcd_wr_data(0x01);  /* SAP[2:0];BT[3:0] */
    lcd_wr_regno(0xC5); /* VCM control */
    lcd_wr_data(0x30);  /* 3F */
    lcd_wr_data(0x30);  /* 3C */
    lcd_wr_regno(0xC7); /* VCM control2 */
    lcd_wr_data(0XB7);
    lcd_wr_regno(0x36); /*  Memory Access Control */
    lcd_wr_data(0x48);
    lcd_wr_regno(0x3A);
    lcd_wr_data(0x55);
    lcd_wr_regno(0xB1);
    lcd_wr_data(0x00);
    lcd_wr_data(0x1A);
    lcd_wr_regno(0xB6); /*  Display Function Control */
    lcd_wr_data(0x0A);
    lcd_wr_data(0xA2);
    lcd_wr_regno(0xF2); /*  3Gamma Function Disable */
    lcd_wr_data(0x00);
    lcd_wr_regno(0x26); /* Gamma curve selected */
    lcd_wr_data(0x01);
    lcd_wr_regno(0xE0); /* Set Gamma */
    lcd_wr_data(0x0F);
    lcd_wr_data(0x2A);
    lcd_wr_data(0x28);
    lcd_wr_data(0x08);
    lcd_wr_data(0x0E);
    lcd_wr_data(0x08);
    lcd_wr_data(0x54);
    lcd_wr_data(0XA9);
    lcd_wr_data(0x43);
    lcd_wr_data(0x0A);
    lcd_wr_data(0x0F);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_regno(0XE1);    /* Set Gamma */
    lcd_wr_data(0x00);
    lcd_wr_data(0x15);
    lcd_wr_data(0x17);
    lcd_wr_data(0x07);
    lcd_wr_data(0x11);
    lcd_wr_data(0x06);
    lcd_wr_data(0x2B);
    lcd_wr_data(0x56);
    lcd_wr_data(0x3C);
    lcd_wr_data(0x05);
    lcd_wr_data(0x10);
    lcd_wr_data(0x0F);
    lcd_wr_data(0x3F);
    lcd_wr_data(0x3F);
    lcd_wr_data(0x0F);
    lcd_wr_regno(0x2B);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x01);
    lcd_wr_data(0x3f);
    lcd_wr_regno(0x2A);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0xef);
    lcd_wr_regno(0x11); /* Exit Sleep */
    delay_ms(120);
    lcd_wr_regno(0x29); /* display on */
 }


/**
 * @brief       NT35310寄存器初始化代码
 * @param       无
 * @retval      无
 */
void lcd_ex_nt35310_reginit(void)
{
    lcd_wr_regno(0xED);
    lcd_wr_data(0x01);
    lcd_wr_data(0xFE);

    lcd_wr_regno(0xEE);
    lcd_wr_data(0xDE);
    lcd_wr_data(0x21);

    lcd_wr_regno(0xF1);
    lcd_wr_data(0x01);
    lcd_wr_regno(0xDF);
    lcd_wr_data(0x10);

    /* VCOMvoltage */
    lcd_wr_regno(0xC4);
    lcd_wr_data(0x8F);  /* 5f */

    lcd_wr_regno(0xC6);
    lcd_wr_data(0x00);
    lcd_wr_data(0xE2);
    lcd_wr_data(0xE2);
    lcd_wr_data(0xE2);
    lcd_wr_regno(0xBF);
    lcd_wr_data(0xAA);

    lcd_wr_regno(0xB0);
    lcd_wr_data(0x0D);
    lcd_wr_data(0x00);
    lcd_wr_data(0x0D);
    lcd_wr_data(0x00);
    lcd_wr_data(0x11);
    lcd_wr_data(0x00);
    lcd_wr_data(0x19);
    lcd_wr_data(0x00);
    lcd_wr_data(0x21);
    lcd_wr_data(0x00);
    lcd_wr_data(0x2D);
    lcd_wr_data(0x00);
    lcd_wr_data(0x3D);
    lcd_wr_data(0x00);
    lcd_wr_data(0x5D);
    lcd_wr_data(0x00);
    lcd_wr_data(0x5D);
    lcd_wr_data(0x00);

    lcd_wr_regno(0xB1);
    lcd_wr_data(0x80);
    lcd_wr_data(0x00);
    lcd_wr_data(0x8B);
    lcd_wr_data(0x00);
    lcd_wr_data(0x96);
    lcd_wr_data(0x00);

    lcd_wr_regno(0xB2);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x02);
    lcd_wr_data(0x00);
    lcd_wr_data(0x03);
    lcd_wr_data(0x00);

    lcd_wr_regno(0xB3);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);

    lcd_wr_regno(0xB4);
    lcd_wr_data(0x8B);
    lcd_wr_data(0x00);
    lcd_wr_data(0x96);
    lcd_wr_data(0x00);
    lcd_wr_data(0xA1);
    lcd_wr_data(0x00);

    lcd_wr_regno(0xB5);
    lcd_wr_data(0x02);
    lcd_wr_data(0x00);
    lcd_wr_data(0x03);
    lcd_wr_data(0x00);
    lcd_wr_data(0x04);
    lcd_wr_data(0x00);

    lcd_wr_regno(0xB6);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);

    lcd_wr_regno(0xB7);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x3F);
    lcd_wr_data(0x00);
    lcd_wr_data(0x5E);
    lcd_wr_data(0x00);
    lcd_wr_data(0x64);
    lcd_wr_data(0x00);
    lcd_wr_data(0x8C);
    lcd_wr_data(0x00);
    lcd_wr_data(0xAC);
    lcd_wr_data(0x00);
    lcd_wr_data(0xDC);
    lcd_wr_data(0x00);
    lcd_wr_data(0x70);
    lcd_wr_data(0x00);
    lcd_wr_data(0x90);
    lcd_wr_data(0x00);
    lcd_wr_data(0xEB);
    lcd_wr_data(0x00);
    lcd_wr_data(0xDC);
    lcd_wr_data(0x00);

    lcd_wr_regno(0xB8);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);

    lcd_wr_regno(0xBA);
    lcd_wr_data(0x24);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);

    lcd_wr_regno(0xC1);
    lcd_wr_data(0x20);
    lcd_wr_data(0x00);
    lcd_wr_data(0x54);
    lcd_wr_data(0x00);
    lcd_wr_data(0xFF);
    lcd_wr_data(0x00);

    lcd_wr_regno(0xC2);
    lcd_wr_data(0x0A);
    lcd_wr_data(0x00);
    lcd_wr_data(0x04);
    lcd_wr_data(0x00);

    lcd_wr_regno(0xC3);
    lcd_wr_data(0x3C);
    lcd_wr_data(0x00);
    lcd_wr_data(0x3A);
    lcd_wr_data(0x00);
    lcd_wr_data(0x39);
    lcd_wr_data(0x00);
    lcd_wr_data(0x37);
    lcd_wr_data(0x00);
    lcd_wr_data(0x3C);
    lcd_wr_data(0x00);
    lcd_wr_data(0x36);
    lcd_wr_data(0x00);
    lcd_wr_data(0x32);
    lcd_wr_data(0x00);
    lcd_wr_data(0x2F);
    lcd_wr_data(0x00);
    lcd_wr_data(0x2C);
    lcd_wr_data(0x00);
    lcd_wr_data(0x29);
    lcd_wr_data(0x00);
    lcd_wr_data(0x26);
    lcd_wr_data(0x00);
    lcd_wr_data(0x24);
    lcd_wr_data(0x00);
    lcd_wr_data(0x24);
    lcd_wr_data(0x00);
    lcd_wr_data(0x23);
    lcd_wr_data(0x00);
    lcd_wr_data(0x3C);
    lcd_wr_data(0x00);
    lcd_wr_data(0x36);
    lcd_wr_data(0x00);
    lcd_wr_data(0x32);
    lcd_wr_data(0x00);
    lcd_wr_data(0x2F);
    lcd_wr_data(0x00);
    lcd_wr_data(0x2C);
    lcd_wr_data(0x00);
    lcd_wr_data(0x29);
    lcd_wr_data(0x00);
    lcd_wr_data(0x26);
    lcd_wr_data(0x00);
    lcd_wr_data(0x24);
    lcd_wr_data(0x00);
    lcd_wr_data(0x24);
    lcd_wr_data(0x00);
    lcd_wr_data(0x23);
    lcd_wr_data(0x00);

    lcd_wr_regno(0xC4);
    lcd_wr_data(0x62);
    lcd_wr_data(0x00);
    lcd_wr_data(0x05);
    lcd_wr_data(0x00);
    lcd_wr_data(0x84);
    lcd_wr_data(0x00);
    lcd_wr_data(0xF0);
    lcd_wr_data(0x00);
    lcd_wr_data(0x18);
    lcd_wr_data(0x00);
    lcd_wr_data(0xA4);
    lcd_wr_data(0x00);
    lcd_wr_data(0x18);
    lcd_wr_data(0x00);
    lcd_wr_data(0x50);
    lcd_wr_data(0x00);
    lcd_wr_data(0x0C);
    lcd_wr_data(0x00);
    lcd_wr_data(0x17);
    lcd_wr_data(0x00);
    lcd_wr_data(0x95);
    lcd_wr_data(0x00);
    lcd_wr_data(0xF3);
    lcd_wr_data(0x00);
    lcd_wr_data(0xE6);
    lcd_wr_data(0x00);

    lcd_wr_regno(0xC5);
    lcd_wr_data(0x32);
    lcd_wr_data(0x00);
    lcd_wr_data(0x44);
    lcd_wr_data(0x00);
    lcd_wr_data(0x65);
    lcd_wr_data(0x00);
    lcd_wr_data(0x76);
    lcd_wr_data(0x00);
    lcd_wr_data(0x88);
    lcd_wr_data(0x00);

    lcd_wr_regno(0xC6);
    lcd_wr_data(0x20);
    lcd_wr_data(0x00);
    lcd_wr_data(0x17);
    lcd_wr_data(0x00);
    lcd_wr_data(0x01);
    lcd_wr_data(0x00);

    lcd_wr_regno(0xC7);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);

    lcd_wr_regno(0xC8);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);

    lcd_wr_regno(0xC9);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);

    lcd_wr_regno(0xE0);
    lcd_wr_data(0x16);
    lcd_wr_data(0x00);
    lcd_wr_data(0x1C);
    lcd_wr_data(0x00);
    lcd_wr_data(0x21);
    lcd_wr_data(0x00);
    lcd_wr_data(0x36);
    lcd_wr_data(0x00);
    lcd_wr_data(0x46);
    lcd_wr_data(0x00);
    lcd_wr_data(0x52);
    lcd_wr_data(0x00);
    lcd_wr_data(0x64);
    lcd_wr_data(0x00);
    lcd_wr_data(0x7A);
    lcd_wr_data(0x00);
    lcd_wr_data(0x8B);
    lcd_wr_data(0x00);
    lcd_wr_data(0x99);
    lcd_wr_data(0x00);
    lcd_wr_data(0xA8);
    lcd_wr_data(0x00);
    lcd_wr_data(0xB9);
    lcd_wr_data(0x00);
    lcd_wr_data(0xC4);
    lcd_wr_data(0x00);
    lcd_wr_data(0xCA);
    lcd_wr_data(0x00);
    lcd_wr_data(0xD2);
    lcd_wr_data(0x00);
    lcd_wr_data(0xD9);
    lcd_wr_data(0x00);
    lcd_wr_data(0xE0);
    lcd_wr_data(0x00);
    lcd_wr_data(0xF3);
    lcd_wr_data(0x00);

    lcd_wr_regno(0xE1);
    lcd_wr_data(0x16);
    lcd_wr_data(0x00);
    lcd_wr_data(0x1C);
    lcd_wr_data(0x00);
    lcd_wr_data(0x22);
    lcd_wr_data(0x00);
    lcd_wr_data(0x36);
    lcd_wr_data(0x00);
    lcd_wr_data(0x45);
    lcd_wr_data(0x00);
    lcd_wr_data(0x52);
    lcd_wr_data(0x00);
    lcd_wr_data(0x64);
    lcd_wr_data(0x00);
    lcd_wr_data(0x7A);
    lcd_wr_data(0x00);
    lcd_wr_data(0x8B);
    lcd_wr_data(0x00);
    lcd_wr_data(0x99);
    lcd_wr_data(0x00);
    lcd_wr_data(0xA8);
    lcd_wr_data(0x00);
    lcd_wr_data(0xB9);
    lcd_wr_data(0x00);
    lcd_wr_data(0xC4);
    lcd_wr_data(0x00);
    lcd_wr_data(0xCA);
    lcd_wr_data(0x00);
    lcd_wr_data(0xD2);
    lcd_wr_data(0x00);
    lcd_wr_data(0xD8);
    lcd_wr_data(0x00);
    lcd_wr_data(0xE0);
    lcd_wr_data(0x00);
    lcd_wr_data(0xF3);
    lcd_wr_data(0x00);

    lcd_wr_regno(0xE2);
    lcd_wr_data(0x05);
    lcd_wr_data(0x00);
    lcd_wr_data(0x0B);
    lcd_wr_data(0x00);
    lcd_wr_data(0x1B);
    lcd_wr_data(0x00);
    lcd_wr_data(0x34);
    lcd_wr_data(0x00);
    lcd_wr_data(0x44);
    lcd_wr_data(0x00);
    lcd_wr_data(0x4F);
    lcd_wr_data(0x00);
    lcd_wr_data(0x61);
    lcd_wr_data(0x00);
    lcd_wr_data(0x79);
    lcd_wr_data(0x00);
    lcd_wr_data(0x88);
    lcd_wr_data(0x00);
    lcd_wr_data(0x97);
    lcd_wr_data(0x00);
    lcd_wr_data(0xA6);
    lcd_wr_data(0x00);
    lcd_wr_data(0xB7);
    lcd_wr_data(0x00);
    lcd_wr_data(0xC2);
    lcd_wr_data(0x00);
    lcd_wr_data(0xC7);
    lcd_wr_data(0x00);
    lcd_wr_data(0xD1);
    lcd_wr_data(0x00);
    lcd_wr_data(0xD6);
    lcd_wr_data(0x00);
    lcd_wr_data(0xDD);
    lcd_wr_data(0x00);
    lcd_wr_data(0xF3);
    lcd_wr_data(0x00);
    lcd_wr_regno(0xE3);
    lcd_wr_data(0x05);
    lcd_wr_data(0x00);
    lcd_wr_data(0xA);
    lcd_wr_data(0x00);
    lcd_wr_data(0x1C);
    lcd_wr_data(0x00);
    lcd_wr_data(0x33);
    lcd_wr_data(0x00);
    lcd_wr_data(0x44);
    lcd_wr_data(0x00);
    lcd_wr_data(0x50);
    lcd_wr_data(0x00);
    lcd_wr_data(0x62);
    lcd_wr_data(0x00);
    lcd_wr_data(0x78);
    lcd_wr_data(0x00);
    lcd_wr_data(0x88);
    lcd_wr_data(0x00);
    lcd_wr_data(0x97);
    lcd_wr_data(0x00);
    lcd_wr_data(0xA6);
    lcd_wr_data(0x00);
    lcd_wr_data(0xB7);
    lcd_wr_data(0x00);
    lcd_wr_data(0xC2);
    lcd_wr_data(0x00);
    lcd_wr_data(0xC7);
    lcd_wr_data(0x00);
    lcd_wr_data(0xD1);
    lcd_wr_data(0x00);
    lcd_wr_data(0xD5);
    lcd_wr_data(0x00);
    lcd_wr_data(0xDD);
    lcd_wr_data(0x00);
    lcd_wr_data(0xF3);
    lcd_wr_data(0x00);

    lcd_wr_regno(0xE4);
    lcd_wr_data(0x01);
    lcd_wr_data(0x00);
    lcd_wr_data(0x01);
    lcd_wr_data(0x00);
    lcd_wr_data(0x02);
    lcd_wr_data(0x00);
    lcd_wr_data(0x2A);
    lcd_wr_data(0x00);
    lcd_wr_data(0x3C);
    lcd_wr_data(0x00);
    lcd_wr_data(0x4B);
    lcd_wr_data(0x00);
    lcd_wr_data(0x5D);
    lcd_wr_data(0x00);
    lcd_wr_data(0x74);
    lcd_wr_data(0x00);
    lcd_wr_data(0x84);
    lcd_wr_data(0x00);
    lcd_wr_data(0x93);
    lcd_wr_data(0x00);
    lcd_wr_data(0xA2);
    lcd_wr_data(0x00);
    lcd_wr_data(0xB3);
    lcd_wr_data(0x00);
    lcd_wr_data(0xBE);
    lcd_wr_data(0x00);
    lcd_wr_data(0xC4);
    lcd_wr_data(0x00);
    lcd_wr_data(0xCD);
    lcd_wr_data(0x00);
    lcd_wr_data(0xD3);
    lcd_wr_data(0x00);
    lcd_wr_data(0xDD);
    lcd_wr_data(0x00);
    lcd_wr_data(0xF3);
    lcd_wr_data(0x00);
    lcd_wr_regno(0xE5);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x02);
    lcd_wr_data(0x00);
    lcd_wr_data(0x29);
    lcd_wr_data(0x00);
    lcd_wr_data(0x3C);
    lcd_wr_data(0x00);
    lcd_wr_data(0x4B);
    lcd_wr_data(0x00);
    lcd_wr_data(0x5D);
    lcd_wr_data(0x00);
    lcd_wr_data(0x74);
    lcd_wr_data(0x00);
    lcd_wr_data(0x84);
    lcd_wr_data(0x00);
    lcd_wr_data(0x93);
    lcd_wr_data(0x00);
    lcd_wr_data(0xA2);
    lcd_wr_data(0x00);
    lcd_wr_data(0xB3);
    lcd_wr_data(0x00);
    lcd_wr_data(0xBE);
    lcd_wr_data(0x00);
    lcd_wr_data(0xC4);
    lcd_wr_data(0x00);
    lcd_wr_data(0xCD);
    lcd_wr_data(0x00);
    lcd_wr_data(0xD3);
    lcd_wr_data(0x00);
    lcd_wr_data(0xDC);
    lcd_wr_data(0x00);
    lcd_wr_data(0xF3);
    lcd_wr_data(0x00);

    lcd_wr_regno(0xE6);
    lcd_wr_data(0x11);
    lcd_wr_data(0x00);
    lcd_wr_data(0x34);
    lcd_wr_data(0x00);
    lcd_wr_data(0x56);
    lcd_wr_data(0x00);
    lcd_wr_data(0x76);
    lcd_wr_data(0x00);
    lcd_wr_data(0x77);
    lcd_wr_data(0x00);
    lcd_wr_data(0x66);
    lcd_wr_data(0x00);
    lcd_wr_data(0x88);
    lcd_wr_data(0x00);
    lcd_wr_data(0x99);
    lcd_wr_data(0x00);
    lcd_wr_data(0xBB);
    lcd_wr_data(0x00);
    lcd_wr_data(0x99);
    lcd_wr_data(0x00);
    lcd_wr_data(0x66);
    lcd_wr_data(0x00);
    lcd_wr_data(0x55);
    lcd_wr_data(0x00);
    lcd_wr_data(0x55);
    lcd_wr_data(0x00);
    lcd_wr_data(0x45);
    lcd_wr_data(0x00);
    lcd_wr_data(0x43);
    lcd_wr_data(0x00);
    lcd_wr_data(0x44);
    lcd_wr_data(0x00);

    lcd_wr_regno(0xE7);
    lcd_wr_data(0x32);
    lcd_wr_data(0x00);
    lcd_wr_data(0x55);
    lcd_wr_data(0x00);
    lcd_wr_data(0x76);
    lcd_wr_data(0x00);
    lcd_wr_data(0x66);
    lcd_wr_data(0x00);
    lcd_wr_data(0x67);
    lcd_wr_data(0x00);
    lcd_wr_data(0x67);
    lcd_wr_data(0x00);
    lcd_wr_data(0x87);
    lcd_wr_data(0x00);
    lcd_wr_data(0x99);
    lcd_wr_data(0x00);
    lcd_wr_data(0xBB);
    lcd_wr_data(0x00);
    lcd_wr_data(0x99);
    lcd_wr_data(0x00);
    lcd_wr_data(0x77);
    lcd_wr_data(0x00);
    lcd_wr_data(0x44);
    lcd_wr_data(0x00);
    lcd_wr_data(0x56);
    lcd_wr_data(0x00);
    lcd_wr_data(0x23);
    lcd_wr_data(0x00);
    lcd_wr_data(0x33);
    lcd_wr_data(0x00);
    lcd_wr_data(0x45);
    lcd_wr_data(0x00);

    lcd_wr_regno(0xE8);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x99);
    lcd_wr_data(0x00);
    lcd_wr_data(0x87);
    lcd_wr_data(0x00);
    lcd_wr_data(0x88);
    lcd_wr_data(0x00);
    lcd_wr_data(0x77);
    lcd_wr_data(0x00);
    lcd_wr_data(0x66);
    lcd_wr_data(0x00);
    lcd_wr_data(0x88);
    lcd_wr_data(0x00);
    lcd_wr_data(0xAA);
    lcd_wr_data(0x00);
    lcd_wr_data(0xBB);
    lcd_wr_data(0x00);
    lcd_wr_data(0x99);
    lcd_wr_data(0x00);
    lcd_wr_data(0x66);
    lcd_wr_data(0x00);
    lcd_wr_data(0x55);
    lcd_wr_data(0x00);
    lcd_wr_data(0x55);
    lcd_wr_data(0x00);
    lcd_wr_data(0x44);
    lcd_wr_data(0x00);
    lcd_wr_data(0x44);
    lcd_wr_data(0x00);
    lcd_wr_data(0x55);
    lcd_wr_data(0x00);

    lcd_wr_regno(0xE9);
    lcd_wr_data(0xAA);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);

    lcd_wr_regno(0x00);
    lcd_wr_data(0xAA);

    lcd_wr_regno(0xCF);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);

    lcd_wr_regno(0xF0);
    lcd_wr_data(0x00);
    lcd_wr_data(0x50);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);

    lcd_wr_regno(0xF3);
    lcd_wr_data(0x00);

    lcd_wr_regno(0xF9);
    lcd_wr_data(0x06);
    lcd_wr_data(0x10);
    lcd_wr_data(0x29);
    lcd_wr_data(0x00);

    lcd_wr_regno(0x3A);
    lcd_wr_data(0x55);  /* 66 */

    lcd_wr_regno(0x11);
    delay_ms(100);
    lcd_wr_regno(0x29);
    lcd_wr_regno(0x35);
    lcd_wr_data(0x00);

    lcd_wr_regno(0x51);
    lcd_wr_data(0xFF);
    lcd_wr_regno(0x53);
    lcd_wr_data(0x2C);
    lcd_wr_regno(0x55);
    lcd_wr_data(0x82);
    lcd_wr_regno(0x2c);
}

/**
 * @brief       NT35510寄存器初始化代码
 * @param       无
 * @retval      无
 */
void lcd_ex_nt35510_reginit(void)
{
    lcd_write_reg(0xF000, 0x55);
    lcd_write_reg(0xF001, 0xAA);
    lcd_write_reg(0xF002, 0x52);
    lcd_write_reg(0xF003, 0x08);
    lcd_write_reg(0xF004, 0x01);
    /* AVDD Set AVDD 5.2V */
    lcd_write_reg(0xB000, 0x0D);
    lcd_write_reg(0xB001, 0x0D);
    lcd_write_reg(0xB002, 0x0D);
    /* AVDD ratio */
    lcd_write_reg(0xB600, 0x34);
    lcd_write_reg(0xB601, 0x34);
    lcd_write_reg(0xB602, 0x34);
    /* AVEE -5.2V */
    lcd_write_reg(0xB100, 0x0D);
    lcd_write_reg(0xB101, 0x0D);
    lcd_write_reg(0xB102, 0x0D);
    /* AVEE ratio */
    lcd_write_reg(0xB700, 0x34);
    lcd_write_reg(0xB701, 0x34);
    lcd_write_reg(0xB702, 0x34);
    /* VCL -2.5V */
    lcd_write_reg(0xB200, 0x00);
    lcd_write_reg(0xB201, 0x00);
    lcd_write_reg(0xB202, 0x00);
    /* VCL ratio */
    lcd_write_reg(0xB800, 0x24);
    lcd_write_reg(0xB801, 0x24);
    lcd_write_reg(0xB802, 0x24);
    /* VGH 15V (Free pump) */
    lcd_write_reg(0xBF00, 0x01);
    lcd_write_reg(0xB300, 0x0F);
    lcd_write_reg(0xB301, 0x0F);
    lcd_write_reg(0xB302, 0x0F);
    /* VGH ratio */
    lcd_write_reg(0xB900, 0x34);
    lcd_write_reg(0xB901, 0x34);
    lcd_write_reg(0xB902, 0x34);
    /* VGL_REG -10V */
    lcd_write_reg(0xB500, 0x08);
    lcd_write_reg(0xB501, 0x08);
    lcd_write_reg(0xB502, 0x08);
    lcd_write_reg(0xC200, 0x03);
    /* VGLX ratio */
    lcd_write_reg(0xBA00, 0x24);
    lcd_write_reg(0xBA01, 0x24);
    lcd_write_reg(0xBA02, 0x24);
    /* VGMP/VGSP 4.5V/0V */
    lcd_write_reg(0xBC00, 0x00);
    lcd_write_reg(0xBC01, 0x78);
    lcd_write_reg(0xBC02, 0x00);
    /* VGMN/VGSN -4.5V/0V */
    lcd_write_reg(0xBD00, 0x00);
    lcd_write_reg(0xBD01, 0x78);
    lcd_write_reg(0xBD02, 0x00);
    /* VCOM */
    lcd_write_reg(0xBE00, 0x00);
    lcd_write_reg(0xBE01, 0x64);
    /* Gamma Setting */
    lcd_write_reg(0xD100, 0x00);
    lcd_write_reg(0xD101, 0x33);
    lcd_write_reg(0xD102, 0x00);
    lcd_write_reg(0xD103, 0x34);
    lcd_write_reg(0xD104, 0x00);
    lcd_write_reg(0xD105, 0x3A);
    lcd_write_reg(0xD106, 0x00);
    lcd_write_reg(0xD107, 0x4A);
    lcd_write_reg(0xD108, 0x00);
    lcd_write_reg(0xD109, 0x5C);
    lcd_write_reg(0xD10A, 0x00);
    lcd_write_reg(0xD10B, 0x81);
    lcd_write_reg(0xD10C, 0x00);
    lcd_write_reg(0xD10D, 0xA6);
    lcd_write_reg(0xD10E, 0x00);
    lcd_write_reg(0xD10F, 0xE5);
    lcd_write_reg(0xD110, 0x01);
    lcd_write_reg(0xD111, 0x13);
    lcd_write_reg(0xD112, 0x01);
    lcd_write_reg(0xD113, 0x54);
    lcd_write_reg(0xD114, 0x01);
    lcd_write_reg(0xD115, 0x82);
    lcd_write_reg(0xD116, 0x01);
    lcd_write_reg(0xD117, 0xCA);
    lcd_write_reg(0xD118, 0x02);
    lcd_write_reg(0xD119, 0x00);
    lcd_write_reg(0xD11A, 0x02);
    lcd_write_reg(0xD11B, 0x01);
    lcd_write_reg(0xD11C, 0x02);
    lcd_write_reg(0xD11D, 0x34);
    lcd_write_reg(0xD11E, 0x02);
    lcd_write_reg(0xD11F, 0x67);
    lcd_write_reg(0xD120, 0x02);
    lcd_write_reg(0xD121, 0x84);
    lcd_write_reg(0xD122, 0x02);
    lcd_write_reg(0xD123, 0xA4);
    lcd_write_reg(0xD124, 0x02);
    lcd_write_reg(0xD125, 0xB7);
    lcd_write_reg(0xD126, 0x02);
    lcd_write_reg(0xD127, 0xCF);
    lcd_write_reg(0xD128, 0x02);
    lcd_write_reg(0xD129, 0xDE);
    lcd_write_reg(0xD12A, 0x02);
    lcd_write_reg(0xD12B, 0xF2);
    lcd_write_reg(0xD12C, 0x02);
    lcd_write_reg(0xD12D, 0xFE);
    lcd_write_reg(0xD12E, 0x03);
    lcd_write_reg(0xD12F, 0x10);
    lcd_write_reg(0xD130, 0x03);
    lcd_write_reg(0xD131, 0x33);
    lcd_write_reg(0xD132, 0x03);
    lcd_write_reg(0xD133, 0x6D);
    lcd_write_reg(0xD200, 0x00);
    lcd_write_reg(0xD201, 0x33);
    lcd_write_reg(0xD202, 0x00);
    lcd_write_reg(0xD203, 0x34);
    lcd_write_reg(0xD204, 0x00);
    lcd_write_reg(0xD205, 0x3A);
    lcd_write_reg(0xD206, 0x00);
    lcd_write_reg(0xD207, 0x4A);
    lcd_write_reg(0xD208, 0x00);
    lcd_write_reg(0xD209, 0x5C);
    lcd_write_reg(0xD20A, 0x00);

    lcd_write_reg(0xD20B, 0x81);
    lcd_write_reg(0xD20C, 0x00);
    lcd_write_reg(0xD20D, 0xA6);
    lcd_write_reg(0xD20E, 0x00);
    lcd_write_reg(0xD20F, 0xE5);
    lcd_write_reg(0xD210, 0x01);
    lcd_write_reg(0xD211, 0x13);
    lcd_write_reg(0xD212, 0x01);
    lcd_write_reg(0xD213, 0x54);
    lcd_write_reg(0xD214, 0x01);
    lcd_write_reg(0xD215, 0x82);
    lcd_write_reg(0xD216, 0x01);
    lcd_write_reg(0xD217, 0xCA);
    lcd_write_reg(0xD218, 0x02);
    lcd_write_reg(0xD219, 0x00);
    lcd_write_reg(0xD21A, 0x02);
    lcd_write_reg(0xD21B, 0x01);
    lcd_write_reg(0xD21C, 0x02);
    lcd_write_reg(0xD21D, 0x34);
    lcd_write_reg(0xD21E, 0x02);
    lcd_write_reg(0xD21F, 0x67);
    lcd_write_reg(0xD220, 0x02);
    lcd_write_reg(0xD221, 0x84);
    lcd_write_reg(0xD222, 0x02);
    lcd_write_reg(0xD223, 0xA4);
    lcd_write_reg(0xD224, 0x02);
    lcd_write_reg(0xD225, 0xB7);
    lcd_write_reg(0xD226, 0x02);
    lcd_write_reg(0xD227, 0xCF);
    lcd_write_reg(0xD228, 0x02);
    lcd_write_reg(0xD229, 0xDE);
    lcd_write_reg(0xD22A, 0x02);
    lcd_write_reg(0xD22B, 0xF2);
    lcd_write_reg(0xD22C, 0x02);
    lcd_write_reg(0xD22D, 0xFE);
    lcd_write_reg(0xD22E, 0x03);
    lcd_write_reg(0xD22F, 0x10);
    lcd_write_reg(0xD230, 0x03);
    lcd_write_reg(0xD231, 0x33);
    lcd_write_reg(0xD232, 0x03);
    lcd_write_reg(0xD233, 0x6D);
    lcd_write_reg(0xD300, 0x00);
    lcd_write_reg(0xD301, 0x33);
    lcd_write_reg(0xD302, 0x00);
    lcd_write_reg(0xD303, 0x34);
    lcd_write_reg(0xD304, 0x00);
    lcd_write_reg(0xD305, 0x3A);
    lcd_write_reg(0xD306, 0x00);
    lcd_write_reg(0xD307, 0x4A);
    lcd_write_reg(0xD308, 0x00);
    lcd_write_reg(0xD309, 0x5C);
    lcd_write_reg(0xD30A, 0x00);

    lcd_write_reg(0xD30B, 0x81);
    lcd_write_reg(0xD30C, 0x00);
    lcd_write_reg(0xD30D, 0xA6);
    lcd_write_reg(0xD30E, 0x00);
    lcd_write_reg(0xD30F, 0xE5);
    lcd_write_reg(0xD310, 0x01);
    lcd_write_reg(0xD311, 0x13);
    lcd_write_reg(0xD312, 0x01);
    lcd_write_reg(0xD313, 0x54);
    lcd_write_reg(0xD314, 0x01);
    lcd_write_reg(0xD315, 0x82);
    lcd_write_reg(0xD316, 0x01);
    lcd_write_reg(0xD317, 0xCA);
    lcd_write_reg(0xD318, 0x02);
    lcd_write_reg(0xD319, 0x00);
    lcd_write_reg(0xD31A, 0x02);
    lcd_write_reg(0xD31B, 0x01);
    lcd_write_reg(0xD31C, 0x02);
    lcd_write_reg(0xD31D, 0x34);
    lcd_write_reg(0xD31E, 0x02);
    lcd_write_reg(0xD31F, 0x67);
    lcd_write_reg(0xD320, 0x02);
    lcd_write_reg(0xD321, 0x84);
    lcd_write_reg(0xD322, 0x02);
    lcd_write_reg(0xD323, 0xA4);
    lcd_write_reg(0xD324, 0x02);
    lcd_write_reg(0xD325, 0xB7);
    lcd_write_reg(0xD326, 0x02);
    lcd_write_reg(0xD327, 0xCF);
    lcd_write_reg(0xD328, 0x02);
    lcd_write_reg(0xD329, 0xDE);
    lcd_write_reg(0xD32A, 0x02);
    lcd_write_reg(0xD32B, 0xF2);
    lcd_write_reg(0xD32C, 0x02);
    lcd_write_reg(0xD32D, 0xFE);
    lcd_write_reg(0xD32E, 0x03);
    lcd_write_reg(0xD32F, 0x10);
    lcd_write_reg(0xD330, 0x03);
    lcd_write_reg(0xD331, 0x33);
    lcd_write_reg(0xD332, 0x03);
    lcd_write_reg(0xD333, 0x6D);
    lcd_write_reg(0xD400, 0x00);
    lcd_write_reg(0xD401, 0x33);
    lcd_write_reg(0xD402, 0x00);
    lcd_write_reg(0xD403, 0x34);
    lcd_write_reg(0xD404, 0x00);
    lcd_write_reg(0xD405, 0x3A);
    lcd_write_reg(0xD406, 0x00);
    lcd_write_reg(0xD407, 0x4A);
    lcd_write_reg(0xD408, 0x00);
    lcd_write_reg(0xD409, 0x5C);
    lcd_write_reg(0xD40A, 0x00);
    lcd_write_reg(0xD40B, 0x81);

    lcd_write_reg(0xD40C, 0x00);
    lcd_write_reg(0xD40D, 0xA6);
    lcd_write_reg(0xD40E, 0x00);
    lcd_write_reg(0xD40F, 0xE5);
    lcd_write_reg(0xD410, 0x01);
    lcd_write_reg(0xD411, 0x13);
    lcd_write_reg(0xD412, 0x01);
    lcd_write_reg(0xD413, 0x54);
    lcd_write_reg(0xD414, 0x01);
    lcd_write_reg(0xD415, 0x82);
    lcd_write_reg(0xD416, 0x01);
    lcd_write_reg(0xD417, 0xCA);
    lcd_write_reg(0xD418, 0x02);
    lcd_write_reg(0xD419, 0x00);
    lcd_write_reg(0xD41A, 0x02);
    lcd_write_reg(0xD41B, 0x01);
    lcd_write_reg(0xD41C, 0x02);
    lcd_write_reg(0xD41D, 0x34);
    lcd_write_reg(0xD41E, 0x02);
    lcd_write_reg(0xD41F, 0x67);
    lcd_write_reg(0xD420, 0x02);
    lcd_write_reg(0xD421, 0x84);
    lcd_write_reg(0xD422, 0x02);
    lcd_write_reg(0xD423, 0xA4);
    lcd_write_reg(0xD424, 0x02);
    lcd_write_reg(0xD425, 0xB7);
    lcd_write_reg(0xD426, 0x02);
    lcd_write_reg(0xD427, 0xCF);
    lcd_write_reg(0xD428, 0x02);
    lcd_write_reg(0xD429, 0xDE);
    lcd_write_reg(0xD42A, 0x02);
    lcd_write_reg(0xD42B, 0xF2);
    lcd_write_reg(0xD42C, 0x02);
    lcd_write_reg(0xD42D, 0xFE);
    lcd_write_reg(0xD42E, 0x03);
    lcd_write_reg(0xD42F, 0x10);
    lcd_write_reg(0xD430, 0x03);
    lcd_write_reg(0xD431, 0x33);
    lcd_write_reg(0xD432, 0x03);
    lcd_write_reg(0xD433, 0x6D);
    lcd_write_reg(0xD500, 0x00);
    lcd_write_reg(0xD501, 0x33);
    lcd_write_reg(0xD502, 0x00);
    lcd_write_reg(0xD503, 0x34);
    lcd_write_reg(0xD504, 0x00);
    lcd_write_reg(0xD505, 0x3A);
    lcd_write_reg(0xD506, 0x00);
    lcd_write_reg(0xD507, 0x4A);
    lcd_write_reg(0xD508, 0x00);
    lcd_write_reg(0xD509, 0x5C);
    lcd_write_reg(0xD50A, 0x00);
    lcd_write_reg(0xD50B, 0x81);

    lcd_write_reg(0xD50C, 0x00);
    lcd_write_reg(0xD50D, 0xA6);
    lcd_write_reg(0xD50E, 0x00);
    lcd_write_reg(0xD50F, 0xE5);
    lcd_write_reg(0xD510, 0x01);
    lcd_write_reg(0xD511, 0x13);
    lcd_write_reg(0xD512, 0x01);
    lcd_write_reg(0xD513, 0x54);
    lcd_write_reg(0xD514, 0x01);
    lcd_write_reg(0xD515, 0x82);
    lcd_write_reg(0xD516, 0x01);
    lcd_write_reg(0xD517, 0xCA);
    lcd_write_reg(0xD518, 0x02);
    lcd_write_reg(0xD519, 0x00);
    lcd_write_reg(0xD51A, 0x02);
    lcd_write_reg(0xD51B, 0x01);
    lcd_write_reg(0xD51C, 0x02);
    lcd_write_reg(0xD51D, 0x34);
    lcd_write_reg(0xD51E, 0x02);
    lcd_write_reg(0xD51F, 0x67);
    lcd_write_reg(0xD520, 0x02);
    lcd_write_reg(0xD521, 0x84);
    lcd_write_reg(0xD522, 0x02);
    lcd_write_reg(0xD523, 0xA4);
    lcd_write_reg(0xD524, 0x02);
    lcd_write_reg(0xD525, 0xB7);
    lcd_write_reg(0xD526, 0x02);
    lcd_write_reg(0xD527, 0xCF);
    lcd_write_reg(0xD528, 0x02);
    lcd_write_reg(0xD529, 0xDE);
    lcd_write_reg(0xD52A, 0x02);
    lcd_write_reg(0xD52B, 0xF2);
    lcd_write_reg(0xD52C, 0x02);
    lcd_write_reg(0xD52D, 0xFE);
    lcd_write_reg(0xD52E, 0x03);
    lcd_write_reg(0xD52F, 0x10);
    lcd_write_reg(0xD530, 0x03);
    lcd_write_reg(0xD531, 0x33);
    lcd_write_reg(0xD532, 0x03);
    lcd_write_reg(0xD533, 0x6D);
    lcd_write_reg(0xD600, 0x00);
    lcd_write_reg(0xD601, 0x33);
    lcd_write_reg(0xD602, 0x00);
    lcd_write_reg(0xD603, 0x34);
    lcd_write_reg(0xD604, 0x00);
    lcd_write_reg(0xD605, 0x3A);
    lcd_write_reg(0xD606, 0x00);
    lcd_write_reg(0xD607, 0x4A);
    lcd_write_reg(0xD608, 0x00);
    lcd_write_reg(0xD609, 0x5C);
    lcd_write_reg(0xD60A, 0x00);
    lcd_write_reg(0xD60B, 0x81);

    lcd_write_reg(0xD60C, 0x00);
    lcd_write_reg(0xD60D, 0xA6);
    lcd_write_reg(0xD60E, 0x00);
    lcd_write_reg(0xD60F, 0xE5);
    lcd_write_reg(0xD610, 0x01);
    lcd_write_reg(0xD611, 0x13);
    lcd_write_reg(0xD612, 0x01);
    lcd_write_reg(0xD613, 0x54);
    lcd_write_reg(0xD614, 0x01);
    lcd_write_reg(0xD615, 0x82);
    lcd_write_reg(0xD616, 0x01);
    lcd_write_reg(0xD617, 0xCA);
    lcd_write_reg(0xD618, 0x02);
    lcd_write_reg(0xD619, 0x00);
    lcd_write_reg(0xD61A, 0x02);
    lcd_write_reg(0xD61B, 0x01);
    lcd_write_reg(0xD61C, 0x02);
    lcd_write_reg(0xD61D, 0x34);
    lcd_write_reg(0xD61E, 0x02);
    lcd_write_reg(0xD61F, 0x67);
    lcd_write_reg(0xD620, 0x02);
    lcd_write_reg(0xD621, 0x84);
    lcd_write_reg(0xD622, 0x02);
    lcd_write_reg(0xD623, 0xA4);
    lcd_write_reg(0xD624, 0x02);
    lcd_write_reg(0xD625, 0xB7);
    lcd_write_reg(0xD626, 0x02);
    lcd_write_reg(0xD627, 0xCF);
    lcd_write_reg(0xD628, 0x02);
    lcd_write_reg(0xD629, 0xDE);
    lcd_write_reg(0xD62A, 0x02);
    lcd_write_reg(0xD62B, 0xF2);
    lcd_write_reg(0xD62C, 0x02);
    lcd_write_reg(0xD62D, 0xFE);
    lcd_write_reg(0xD62E, 0x03);
    lcd_write_reg(0xD62F, 0x10);
    lcd_write_reg(0xD630, 0x03);
    lcd_write_reg(0xD631, 0x33);
    lcd_write_reg(0xD632, 0x03);
    lcd_write_reg(0xD633, 0x6D);
    /* LV2 Page 0 enable */
    lcd_write_reg(0xF000, 0x55);
    lcd_write_reg(0xF001, 0xAA);
    lcd_write_reg(0xF002, 0x52);
    lcd_write_reg(0xF003, 0x08);
    lcd_write_reg(0xF004, 0x00);
    /* Display control */
    lcd_write_reg(0xB100, 0xCC);
    lcd_write_reg(0xB101, 0x00);
    /* Source hold time */
    lcd_write_reg(0xB600, 0x05);
    /* Gate EQ control */
    lcd_write_reg(0xB700, 0x70);
    lcd_write_reg(0xB701, 0x70);
    /* Source EQ control (Mode 2) */
    lcd_write_reg(0xB800, 0x01);
    lcd_write_reg(0xB801, 0x03);
    lcd_write_reg(0xB802, 0x03);
    lcd_write_reg(0xB803, 0x03);
    /* Inversion mode (2-dot) */
    lcd_write_reg(0xBC00, 0x02);
    lcd_write_reg(0xBC01, 0x00);
    lcd_write_reg(0xBC02, 0x00);
    /* Timing control 4H w/ 4-delay */
    lcd_write_reg(0xC900, 0xD0);
    lcd_write_reg(0xC901, 0x02);
    lcd_write_reg(0xC902, 0x50);
    lcd_write_reg(0xC903, 0x50);
    lcd_write_reg(0xC904, 0x50);
    lcd_write_reg(0x3500, 0x00);
    lcd_write_reg(0x3A00, 0x55); /* 16-bit/pixel */
    lcd_wr_regno(0x1100);
    delay_us(120);
    lcd_wr_regno(0x2900);
}

/**
 * @brief       SSD1963寄存器初始化代码
 * @param       无
 * @retval      无
 */
void lcd_ex_ssd1963_reginit(void)
{
    lcd_wr_regno(0xE2); /* Set PLL with OSC = 10MHz (hardware),	Multiplier N = 35, 250MHz < VCO < 800MHz = OSC*(N+1), VCO = 300MHz */
    lcd_wr_data(0x1D);  /* 参数1 */
    lcd_wr_data(0x02);  /* 参数2 Divider M = 2, PLL = 300/(M+1) = 100MHz */
    lcd_wr_data(0x04);  /* 参数3 Validate M and N values */
    delay_us(100);
    lcd_wr_regno(0xE0); /*  Start PLL command */
    lcd_wr_data(0x01);  /*  enable PLL */
    delay_ms(10);
    lcd_wr_regno(0xE0); /*  Start PLL command again */
    lcd_wr_data(0x03);  /*  now, use PLL output as system clock */
    delay_ms(12);
    lcd_wr_regno(0x01); /* 软复位 */
    delay_ms(10);

    lcd_wr_regno(0xE6); /* 设置像素频率,33Mhz */
    lcd_wr_data(0x2F);
    lcd_wr_data(0xFF);
    lcd_wr_data(0xFF);

    lcd_wr_regno(0xB0); /* 设置LCD模式 */
    lcd_wr_data(0x20);  /* 24位模式 */
    lcd_wr_data(0x00);  /* TFT 模式 */

    lcd_wr_data((SSD_HOR_RESOLUTION - 1) >> 8); /* 设置LCD水平像素 */
    lcd_wr_data(SSD_HOR_RESOLUTION - 1);
    lcd_wr_data((SSD_VER_RESOLUTION - 1) >> 8); /* 设置LCD垂直像素 */
    lcd_wr_data(SSD_VER_RESOLUTION - 1);
    lcd_wr_data(0x00);  /* RGB序列 */

    lcd_wr_regno(0xB4); /* Set horizontal period */
    lcd_wr_data((SSD_HT - 1) >> 8);
    lcd_wr_data(SSD_HT - 1);
    lcd_wr_data(SSD_HPS >> 8);
    lcd_wr_data(SSD_HPS);
    lcd_wr_data(SSD_HOR_PULSE_WIDTH - 1);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);
    lcd_wr_regno(0xB6); /* Set vertical perio */
    lcd_wr_data((SSD_VT - 1) >> 8);
    lcd_wr_data(SSD_VT - 1);
    lcd_wr_data(SSD_VPS >> 8);
    lcd_wr_data(SSD_VPS);
    lcd_wr_data(SSD_VER_FRONT_PORCH - 1);
    lcd_wr_data(0x00);
    lcd_wr_data(0x00);

    lcd_wr_regno(0xF0); /* 设置SSD1963与CPU接口为16bit */
    lcd_wr_data(0x03);  /* 16-bit(565 format) data for 16bpp */

    lcd_wr_regno(0x29); /* 开启显示 */
    /* 设置PWM输出  背光通过占空比可调 */
    lcd_wr_regno(0xD0); /* 设置自动白平衡DBC */
    lcd_wr_data(0x00);  /* disable */

    lcd_wr_regno(0xBE); /* 配置PWM输出 */
    lcd_wr_data(0x05);  /* 1设置PWM频率 */
    lcd_wr_data(0xFE);  /* 2设置PWM占空比 */
    lcd_wr_data(0x01);  /* 3设置C */
    lcd_wr_data(0x00);  /* 4设置D */
    lcd_wr_data(0x00);  /* 5设置E */
    lcd_wr_data(0x00);  /* 6设置F */

    lcd_wr_regno(0xB8); /* 设置GPIO配置 */
    lcd_wr_data(0x03);  /* 2个IO口设置成输出 */
    lcd_wr_data(0x01);  /* GPIO使用正常的IO功能 */
    lcd_wr_regno(0xBA);
    lcd_wr_data(0X01);  /* GPIO[1:0]=01,控制LCD方向 */
}

lcdfont.h

main.c

#include "./SYSTEM/sys/sys.h"
#include "./SYSTEM/delay/delay.h"
#include "./SYSTEM/usart/usart.h"
#include "./BSP/LED/led.h"
#include "./BSP/LCD/lcd.h"

int main(void)
{
    uint16_t point_value = 0;
    uint8_t x = 0;

    HAL_Init();                                 /* 初始化HAL库 */
    sys_stm32_clock_init(RCC_PLL_MUL9);         /* 设置时钟,72M */
    delay_init(72);                             /* 初始化延时函数 */
    usart_init(115200);
    led_init();                                 /* 初始化LED */
    lcd_init();

    lcd_draw_point(0, 0, RED);
    lcd_draw_point(0, 1, RED);
    lcd_draw_point(100, 100, RED);

    /* 0xF800 */
    point_value = lcd_read_point(100, 100);
    printf("point_value:%#x \r\n",point_value);

    while(1)
    {

        switch (x)
        {
            case 0:
                lcd_clear(WHITE);
                break;

            case 1:
                lcd_clear(BLACK);
                break;

            case 2:
                lcd_clear(BLUE);
                break;

            case 3:
                lcd_clear(RED);
                break;

            case 4:
                lcd_clear(MAGENTA);
                break;

            case 5:
                lcd_clear(GREEN);
                break;

            case 6:
                lcd_clear(CYAN);
                break;

            case 7:
                lcd_clear(YELLOW);
                break;

            case 8:
                lcd_clear(BRRED);
                break;

            case 9:
                lcd_clear(GRAY);
                break;

            case 10:
                lcd_clear(LGRAY);
                break;

            case 11:
                lcd_clear(BROWN);
                break;
        }

        x++;

        if (x == 12)x = 0;

        LED0_TOGGLE();  //红灯闪烁
        delay_ms(1000);
    }
}

九、总结
