非线性电路的小信号分析方法

解题步骤

(1) 求解非线性电路的静态工作点;
(2) 求解非线性电阻元件在静态工作点处的动态电导或动态电阻;
(3) 作出给定的非线性电阻在静态工作点处的小信号等效电路;
(4) 根据小信号等效电路求解.

电路元件的小信号模型

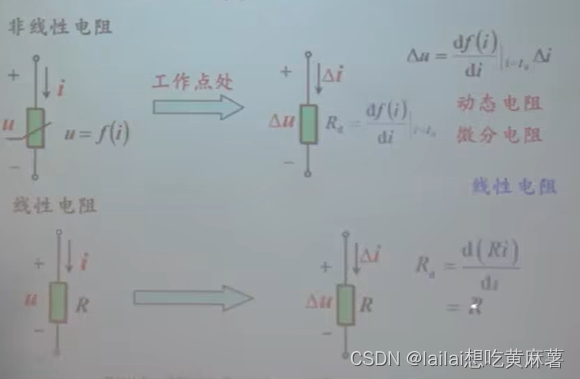

非线性电阻

在这里插入图片描述

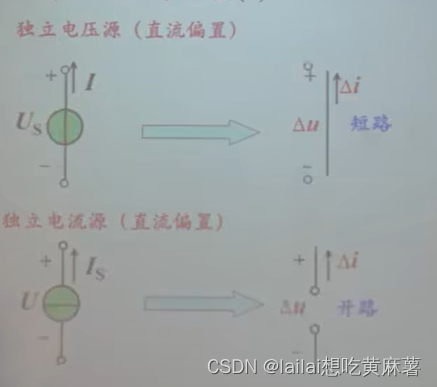

独立电源

在这里插入图片描述

受控源

在这里插入图片描述

用MOSFET构成放大器

为什么多级放大写戴维南定理时不考虑每一级有可能含源？
因为传入的都是小信号，小信号分析时把源置零

共源极MOSFET小信号放大电路的输入输出电阻

电感和电容

电感

线性非时变电感元件

本
