软件质量与保证的一些设计题

1.控制流图：

  基础：根据源代码构建控制流图时需注意： 控制流图仅仅关注逻辑走向，而不关注中间的每一条语句的具体含义。 在顺序结构中，尽管可能包含了多条语句（语句块），但是在控制流图仅仅用一个节点表示。

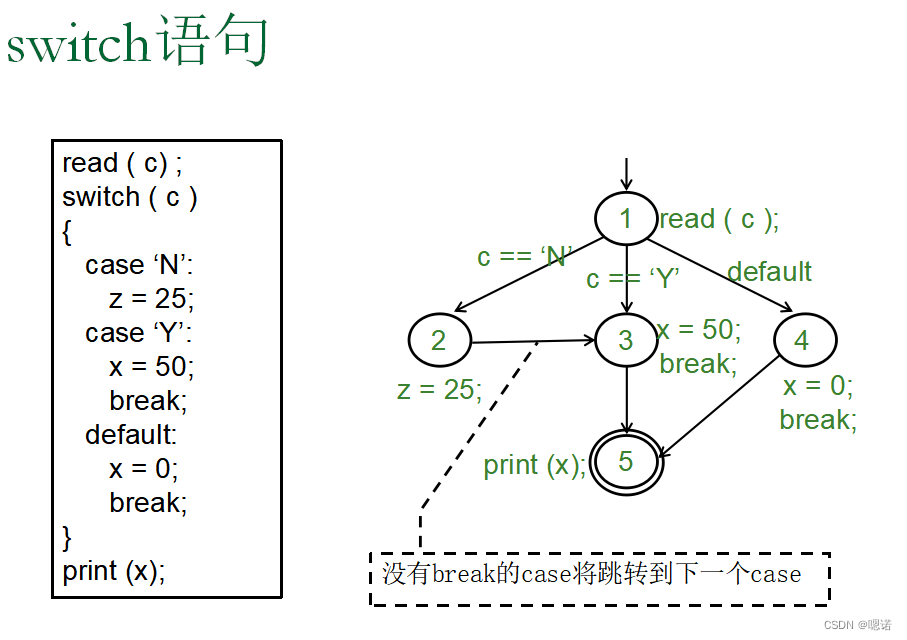

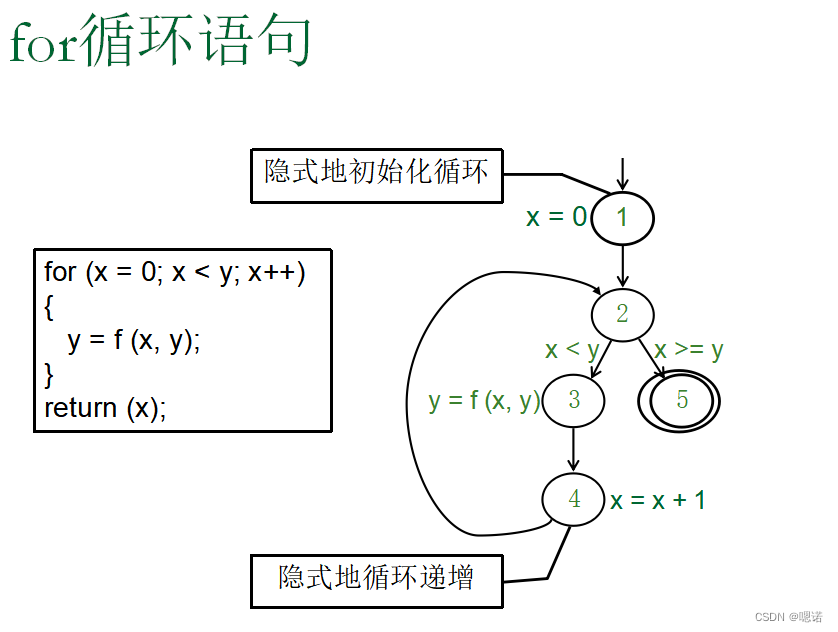

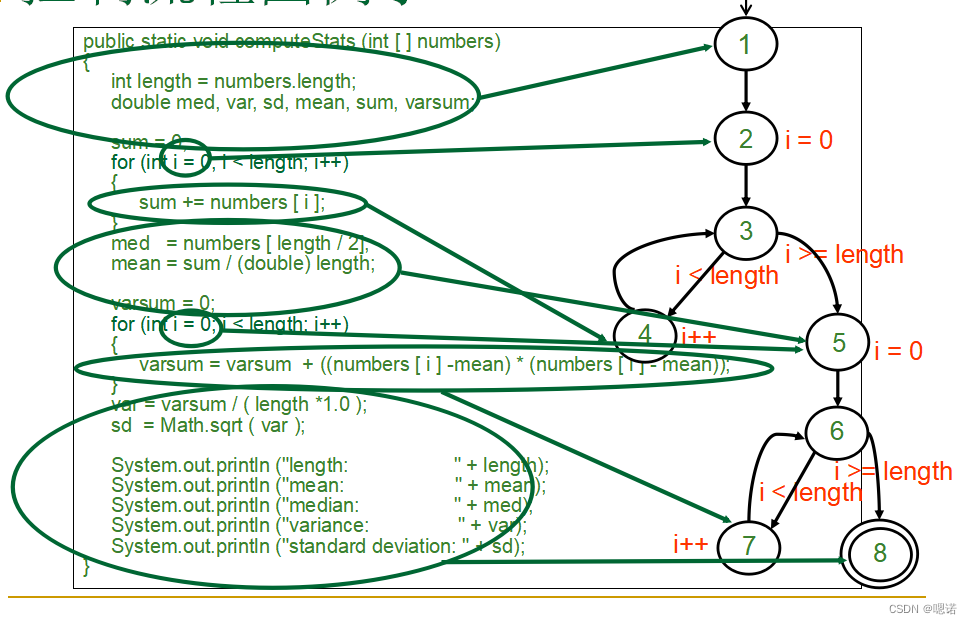

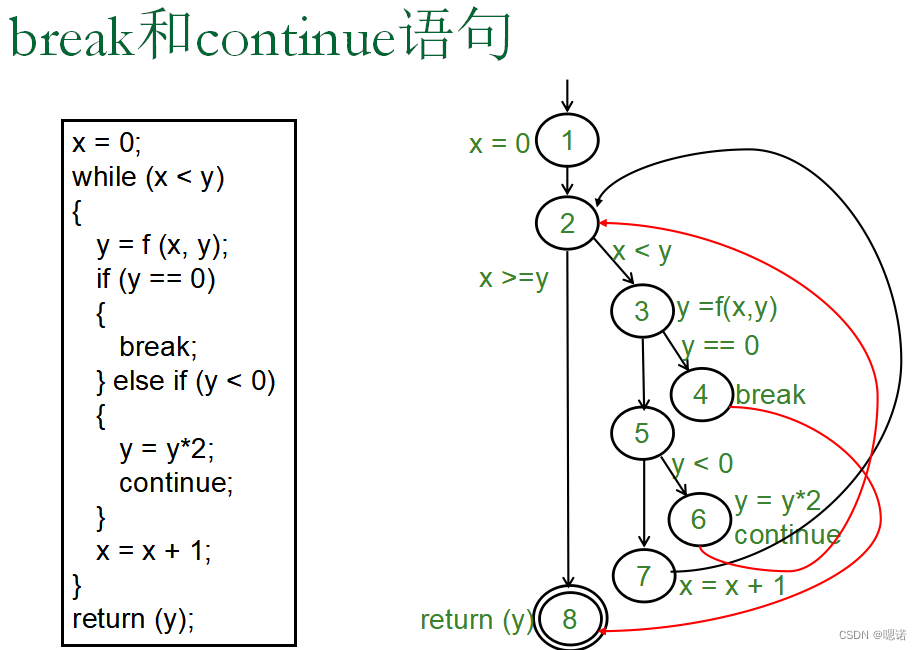

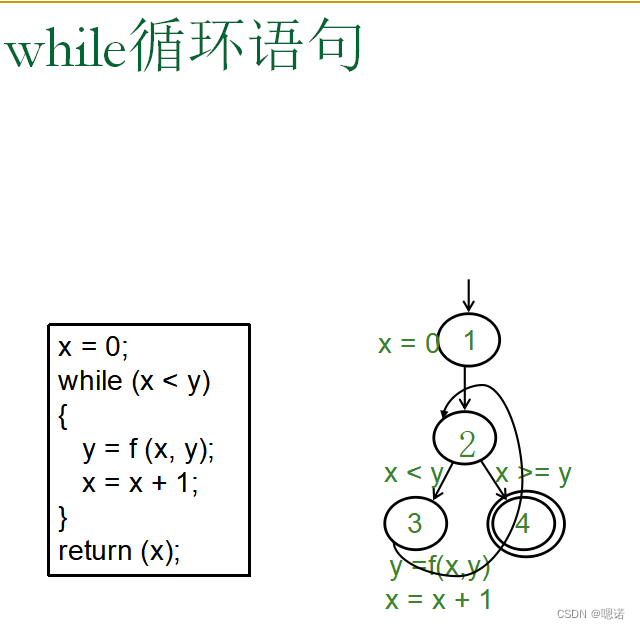

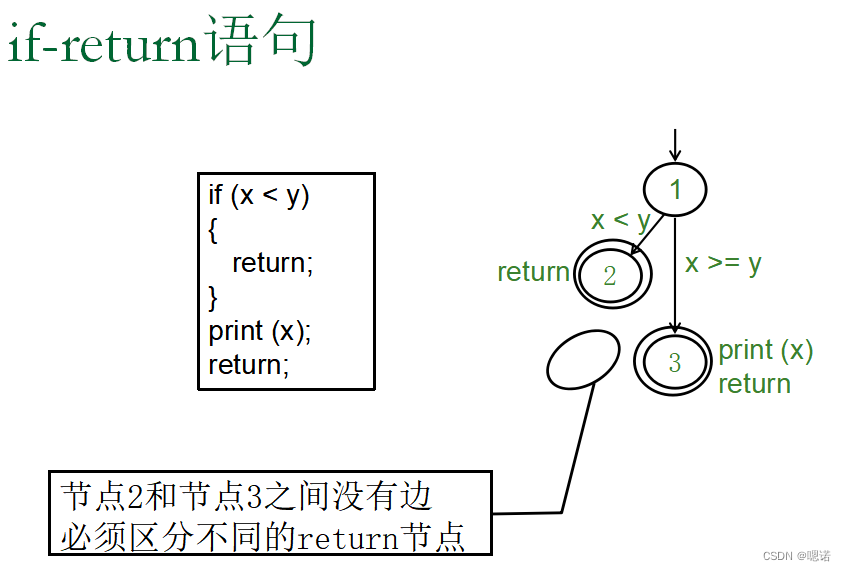

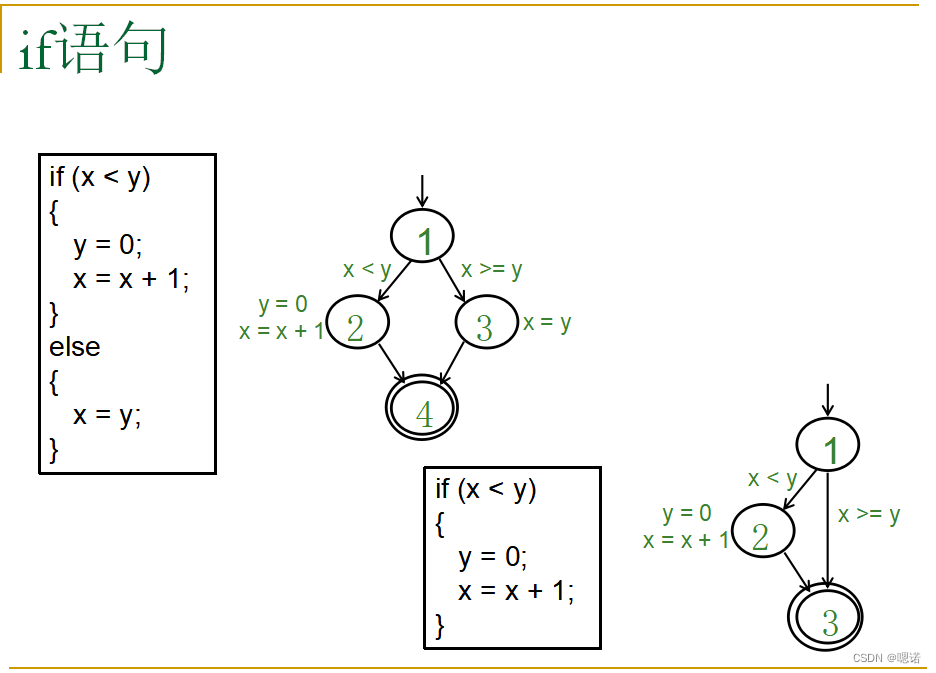

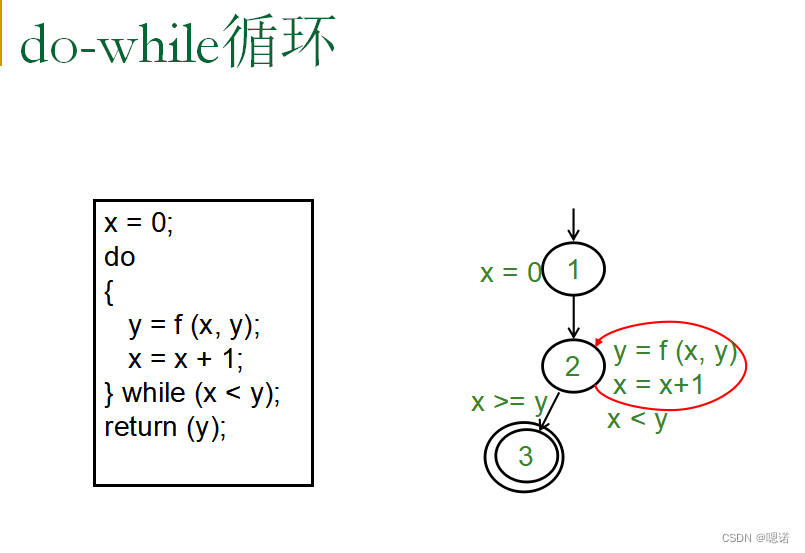

控制流程图例子

2.基本路径

 请为程序模块Function1
（1）画出程序控制流图，计算控制流图的环路复杂度
（2）导出基本路径

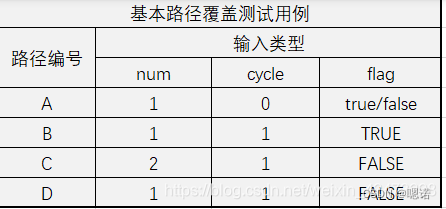

（3）设计基本路径覆盖测试用例
程序模块Function1代码如下

1     public  int  Function1(int num, int cycle, boolean flag)
2     {
3            int ret = 0;
4            while( cycle > 0 )
5            {
6                  if( flag == true )
7                  {
8                          ret = num - 10;
9                          break;
10                 }
11                 else
12                 {
13                        if( num%2 ==0 )
14                        {
15                               ret = ret * 10;
16                        }
17                        else
18                        {
19                               ret = ret + 1;
20                        }
21                 }
22                 cycle--;
23          }
24          return ret;
25   }

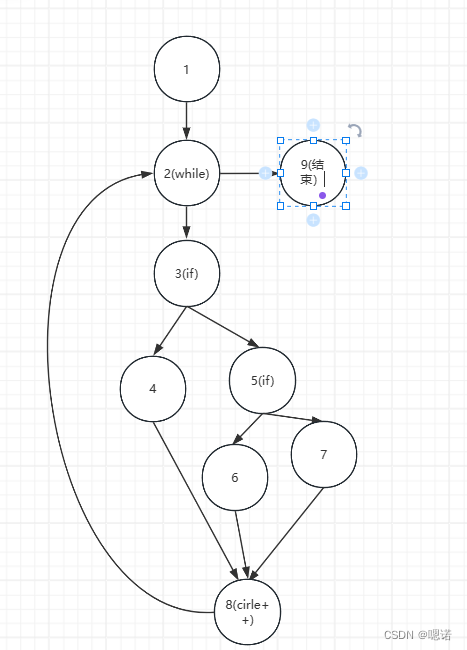

作图注意点：有唯一出入结点
圈复杂度：

11（边数）-9（节点数）+2=4

基本路径：

A：1，2，9

B：1，2，3，4，8，2，9

C：1，2，3，5，6，8，2，9

D：1，2，3，5，7，8，2，9

3、下图的简单路径和主路径有：

（简单路径：除了起点和终点外，路径上的节点出现不多于一次）

（主路径：不是其他任何简单路径的子路径的简单路径。）

 简单路径：

[1,2,4,1], [1,3,4,1], [2,4,1,2], [2,4,1,3], [3,4,1,2], [3,4,1,3], [4,1,2,4], [4,1,3,4],

[1,2,4], [1,3,4], [2,4,1], [3,4,1], [4,1,2], [4,1,3],

[1,2], [1,3], [2,4], [3,4], [4,1],

[1], [2], [3], [4]

 主路径：

[1,2,4,1], [1,3,4,1], [2,4,1,2], [2,4,1,3], [3,4,1,2], [3,4,1,3], [4,1,3,4], [4,1,2,4]

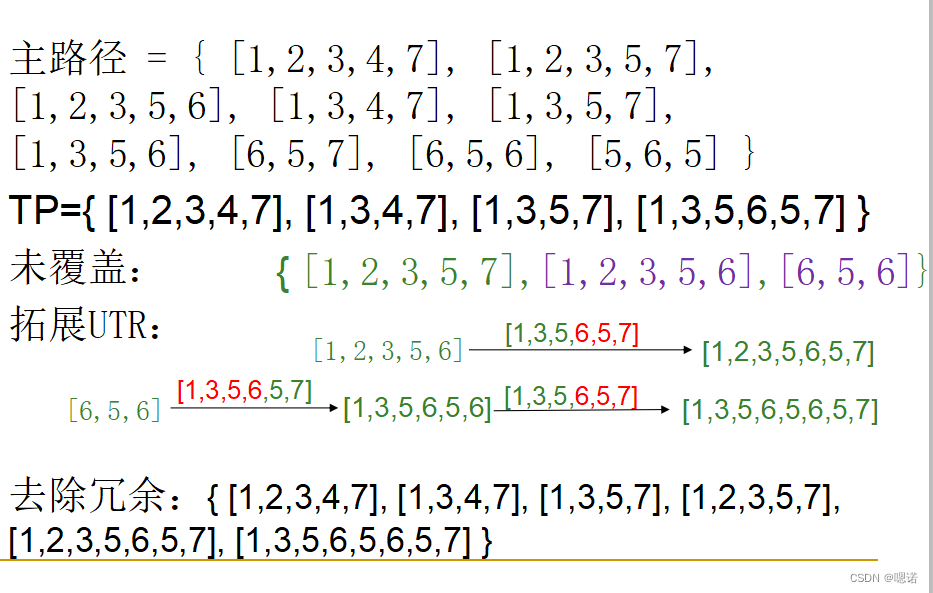

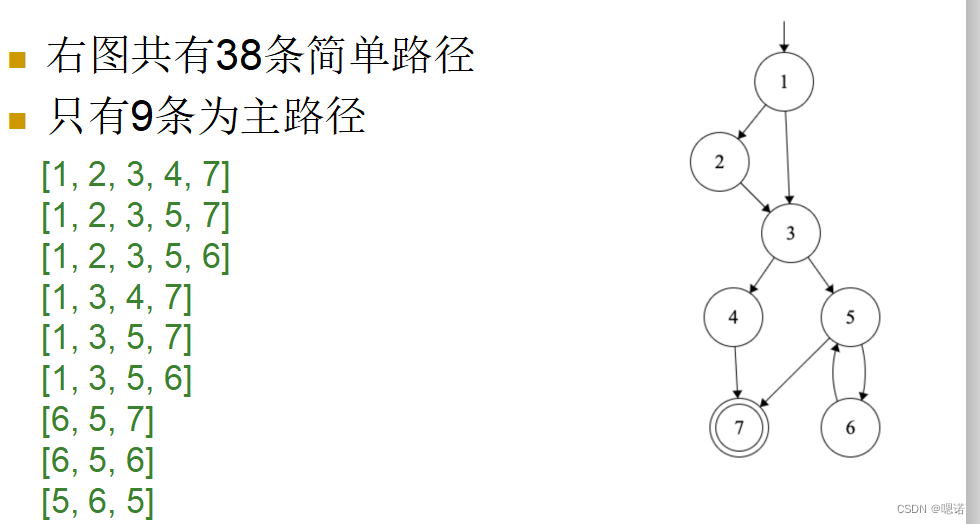

4、求下图的简单路径和主路经，并求覆盖主路径的其他测试路径集：

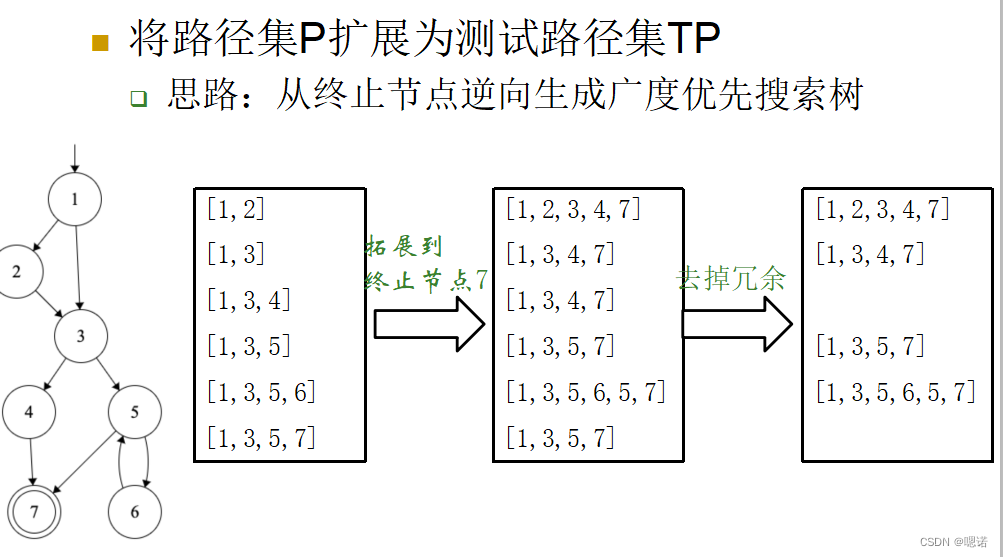

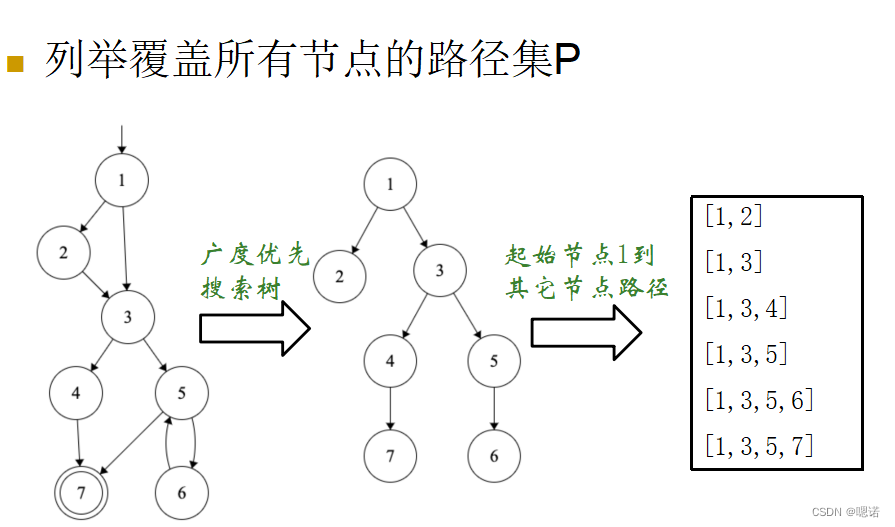

求覆盖主路径的其他测试路径集：1、列举覆盖所有节点的路径集P 例如：广度搜索每个起始节点到其它节点的路径 2、将路径集P扩展为测试路径集TP 对不含终止节点的路径p，将其拓展到终止节点3、 根据TP生成覆盖所有主路径的测试路径集 对不被TP覆盖的主路径，根据TP拓展为测试路径 去除冗余测试路径

5、利用条件/判定方法设计测试用例

a)判定： If ( x>0 OR  y>0) If (x<10 AND y<10)

测试用 例编号	x	y	条件x>0	条件y>0	条件 x<10	条件 y<10
case1	20	20	Y	Y	N	N
case2	-2	-2	N	N	Y	Y

b)三角形判定问题的案例，有程序段P2如下：

 if ((a<b+c) && (b<a+c) && (c<a+b))         is_Triangle = true;

 else         is_Triangle = false;

对该程序段进行测试时，要求满足条件/判定覆盖。

a	b	c	a<b+c	b<a+c	c<a+b	(a<b+c) && (b<a+c) && (c<a+b)
1	1	1	Y	Y	Y	Y
1	2	3	Y	Y	N	N
3	1	2	N	Y	Y	N
2	3	1	Y	N	Y	N

6.利用条件组合方式进行用例设计

 例1，对于程序段P1，两个判断 If ( x>0 OR  y>0) If (x<10 AND y<10) 每个判定中有两个条件，而两个条件可能的组合情况有4种。 ( x>0 OR  y>0)  4种组合； (x<10 AND y<10) 4种组合；

测试编号	x	y	第1个判定		第2个判定
			条件x>0	条件 y>0	条件 x<10	条件y<10
case12	50	50	Y	Y	N	N
case13	-5	-5	N	N	Y	Y
case14	50	-5	Y	N	N	Y
case15	-5	50	N	Y	Y

例2：

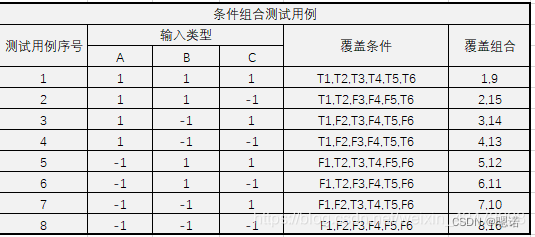

 请为以下程序段设计测试用例集，要求满足条件组合覆盖

public class Triangle {
   protected long lborderA = 0;
   protected long lborderB = 0;
   protected long lborderC = 0;

   // Constructor
   public Triangle(long lborderA, long lborderB, long lborderC) {
      this.lborderA = lborderA;
      this.lborderB = lborderB;
      this.lborderC = lborderC;
   }

   public boolean isTriangle(Triangle triangle) {
      boolean isTriangle = false;

      // check boundary
      if (triangle.lborderA > 0 && triangle.lborderB > 0 && triangle.lborderC > 0 )
        // check if subtraction of two border larger than the third
      if ((triangle.lborderA-triangle.lborderB) < triangle.lborderC
              && (triangle.lborderB-triangle.lborderC) < triangle.lborderA
                 && (triangle.lborderC-triangle.lborderA) < triangle.lborderB)
      {isTriangle = true; }
      return isTriangle;
   }
}


7、利用修正条件/判定覆盖设计测试用例：

（要真正测试每个简单条件的结果，则该条件应该能够影响整个判定谓词的取值 ）

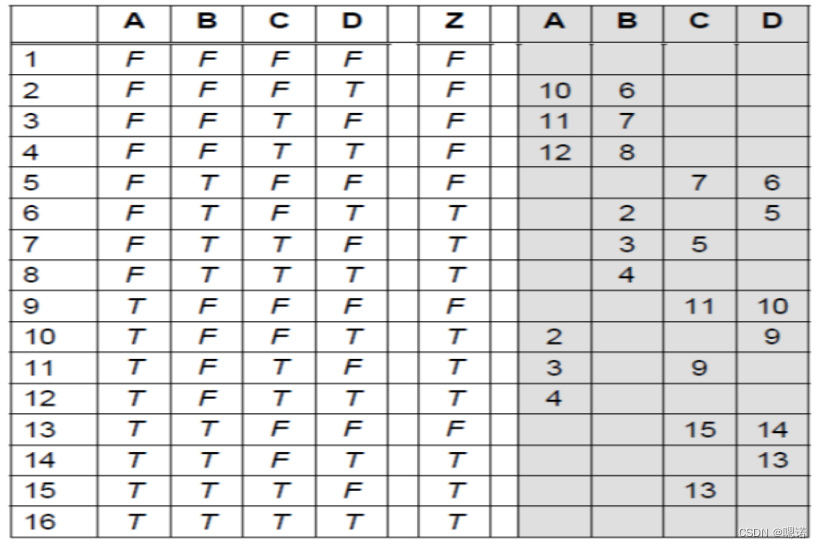

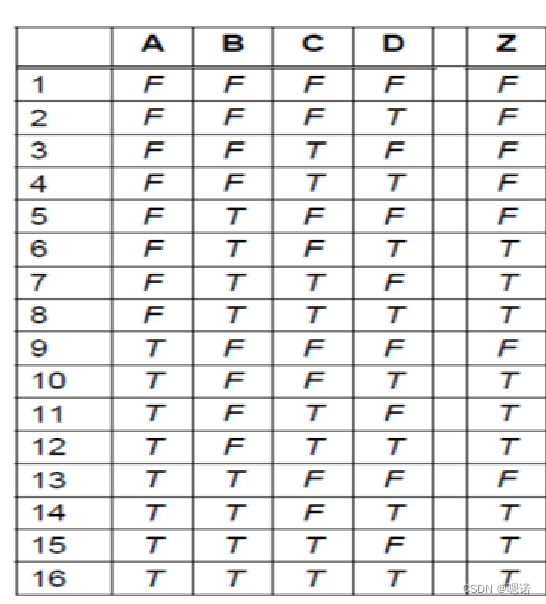

例如 判定表达式 Z= (A or B) and (C or D) 其中A、B、C、D是简单条件。 测试用例2和10覆盖条件A。 找出覆盖B，C，D的测试用例。

如何求满足MC/DC的测试用例集？ （1）列出条件的全组合。 （2）找出独立影响对。 （3）找出最小测试用例集。

例1： 考虑复合条件表达式  A and B，其中A、B为简单条件。

测试用例编号	A	B	表达式
1	T	T	T
2	T	F	F
3	F	T	F
4	F	F	F

例2： 考虑复合条件表达式(A and B) or C，其中A、B、C为简单条件。

测试用例编号	A	B	C	表达式
1	T	T	T	T
2	T	T	F	T
3	T	F	T	T
4	T	F	F	F
5	F	T	T	F
6	F	T	F	F
7	F	F	T	F
8	F	F	F	F

比对不同的行，找出独立影响输出的测试用例。

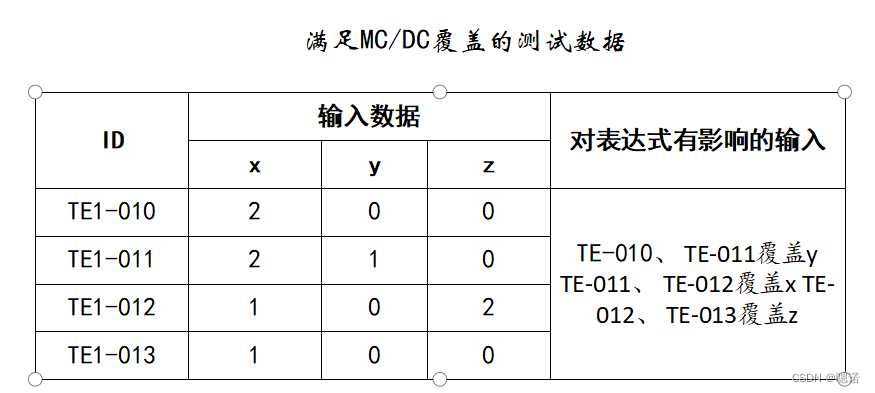

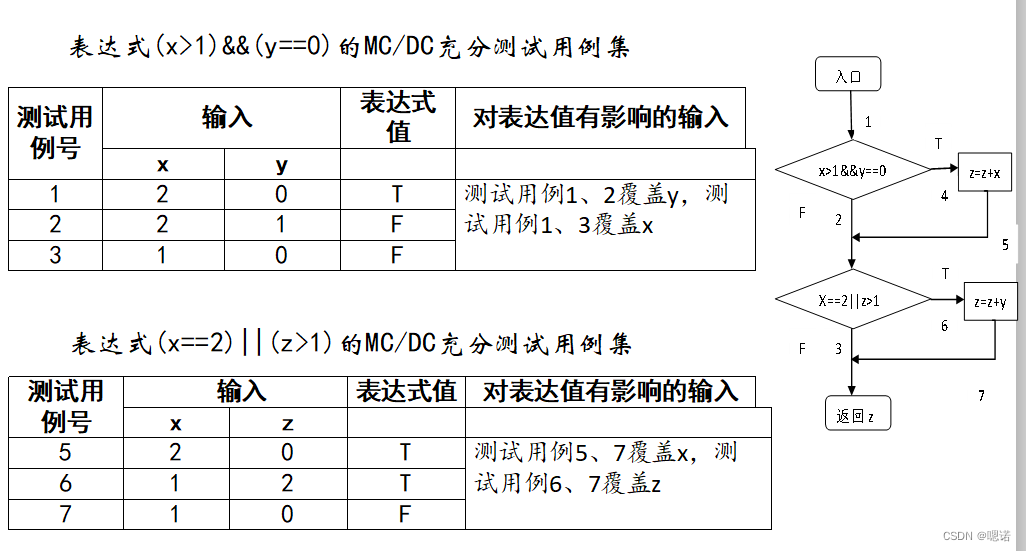

例子3：根据下列流程图设计满足MC/DC覆盖的测试数据。

8、循环的测试

基本的简单循环

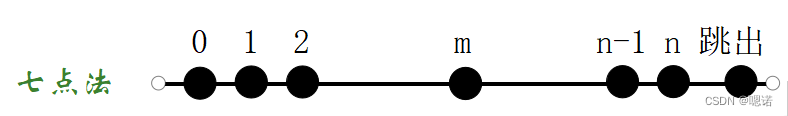

对基本的简单循环进行测试的方法一般采用循环边界条件测试法 相当于对循环次数变量进行边界值测试，一般覆盖 7 个边界值点。

 设 i 为实际循环次数，n 是最大循环次数, 那么测试用例应包括：       直接跳过循环体，让i=0； 只执行一遍循环体，让i=1； 执行两遍循环体，让i=2； 执行m遍循环体（2< m < n-1） ； 执行n -1遍循环体，让i=n-1； 正好执行 n 遍循环体，让i=n； 超出最大循环次数。

题目：

// 被测程序 int My_Sum(int j){

int i=1,s=0,a=100;

 while (i<=j and i<=a)

{     s=s+i;     i=i+1;  }

return s; }

答：CASE 1：j=0  实际循环 0  次

CASE 2：j=1  实际循环 1  次

CASE 3：j=2  实际循环 2  次

CASE 4：j=50 实际循环 50 次

CASE 5：j=99 实际循环 99 次

CASE 6：j=100 实际循环 100次

CASE 7：j=101 实际循环 100次 且此时i=101超出最大循环次数

复合循环结构测试

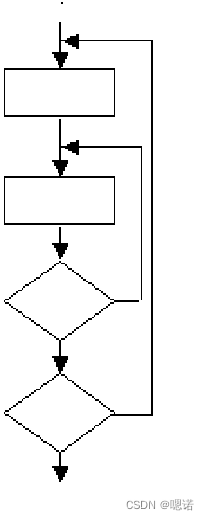

测试嵌套循环的方法为： 从最内层测试开始，其它层的循环变量固定； 按照简单循环的测试方法测试最内层的循环体； 向外扩展循环体，测试下一个循环：外层循环变量固定；内层嵌套的循环体也固定； 继续本步骤直到所有的循环体均测试完毕。

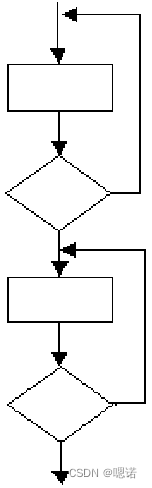

 测试串接循环的方法为：  如果相连接的循环体互相独立，那么按照简单循环测试每一个循环体即可。  如果相连接的循环体 1 的循环变量的最终结果是循环体 2 循环变量的初始值，那么可采用针对嵌套循环的方法来测试。

9、程序插桩

请对以下程序进行插桩，显示循环执行的次数

public class GCD {
     public int getGCD(int x,int y){
          if(x<1||x>100)
          {
              System.out.println("参数不正确!");
              return -1;
          }

          if(y<1||y>100)
          {
              System.out.println("参数不正确!");
              return -1;
          }

          int max,min,result = 1;
          if(x>=y)
          {
              max = x;
              min = y;
          }
          else
          {
              max = y;
              min = x;
          }

          for(int n=1;n<=min;n++)
          {
              if(min%n==0&&max%n==0)
              {
                  if(n>result)
                  result = n;
              }
          }

          System.out.println("最大公约数为:"+result);
          return result;
       }
 }


答案：

public class ceshi {

    int count=0;

    public static void main(String[] args) {

        ceshi ceshi=new ceshi();

        int x=4;
        int y=10;
        ceshi.getGCD(x,y);
    }

    public int getGCD(int x,int y){

        if(x<1||x>100)
        {
            System.out.println("参数不正确!");
            return -1;
        }

        if(y<1||y>100)
        {
            System.out.println("参数不正确!");
            return -1;
        }

        int max,min,result = 1;
        if(x>=y)
        {
            max = x;
            min = y;
        }
        else
        {
            max = y;
            min = x;
        }

        for(int n=1;n<=min;n++)
        {
            count++;
            if(min%n==0&&max%n==0)
            {
                if(n>result)
                result = n;
            }
        }

        System.out.println("最大公约数为:"+result);
        System.out.println("count:"+count);
        return result;
     }
}

10、补充：白盒测试方法运用示例

步骤：运用基本路径或主路径测试方法设计相关测试用例， 运用逻辑覆盖测试方法设计相关测试用例， 运用循环测试方法设计相关测试用例 ，综合上面三个结果，并去除冗余， 根据程序的特点增加相应的测试用例

例子：

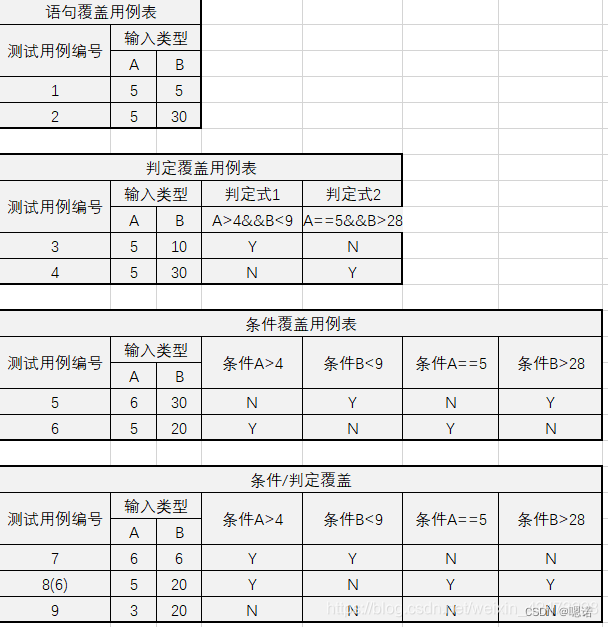

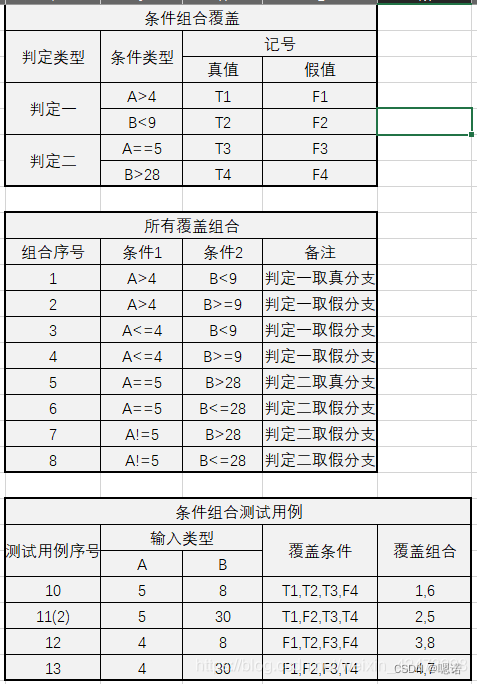

 请为以下程序段设计测试用例集，要求分别满足语句覆盖、判定覆盖、条件覆盖、条件/判定覆盖覆盖、条件组合覆盖。

public int do_work(int A,int B){
       int x=0;
       if((A>4) && (B<9))
        { x = A-B;}
       if( A==5 && B>28 )
        { x= A+B;}
        return x;
     }


11、等价类划分法

划分等价类（核心工作、也是最有挑战性的）； 给每个等价类设置一个不同的编号； 编写一个新的测试用例，使其尽可能多地覆盖尚未覆盖的有效等价类，重复这一步直到所有有效等价类均被测试用例所覆盖；当所有的有效等价类都被覆盖之后，进入下一个步骤。 编写一个新的测试用例，使其只覆盖一个无效等价类，重复这一步，直到所有无效等价类均被覆盖。

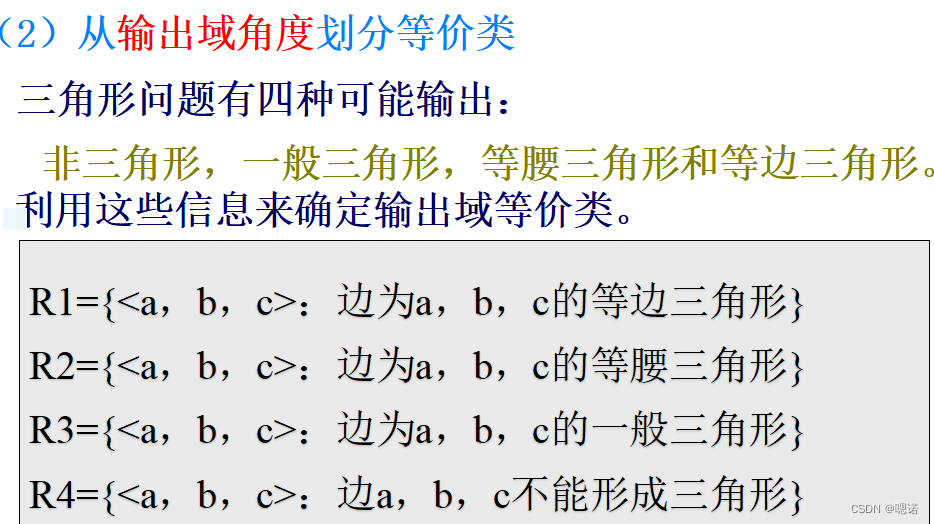

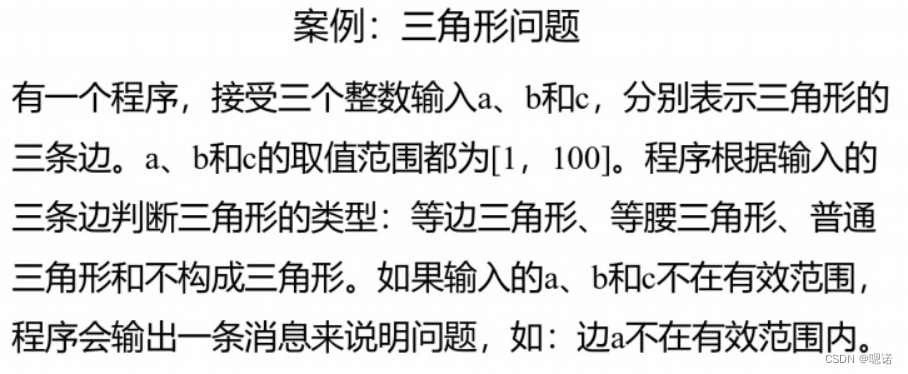

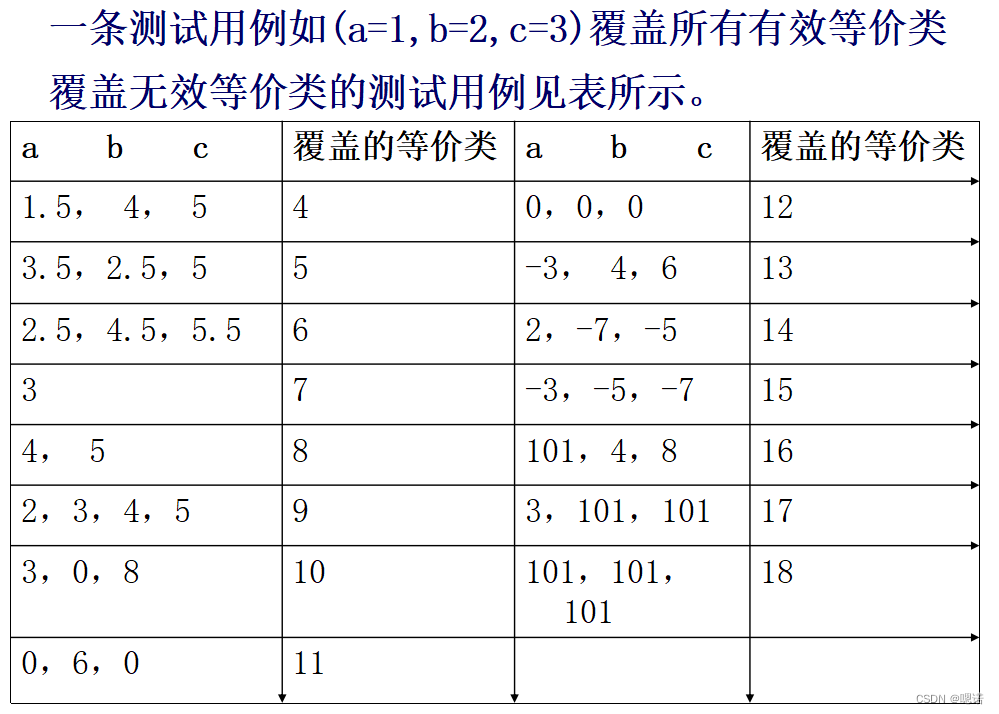

例1：

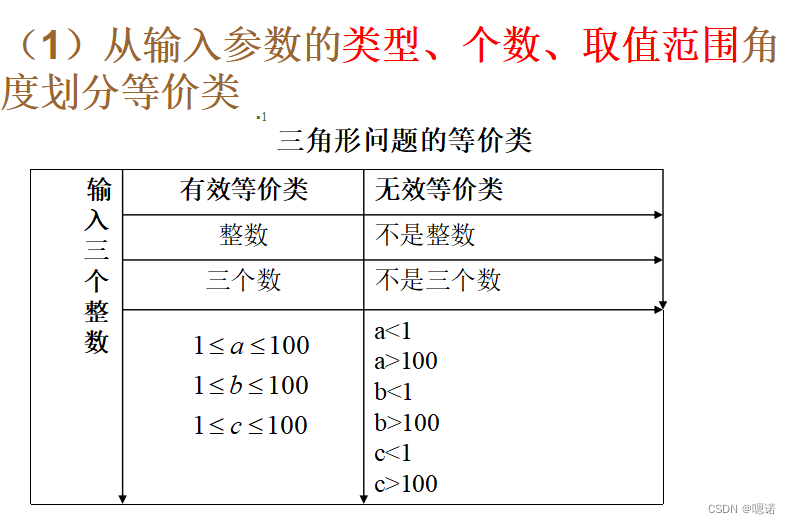

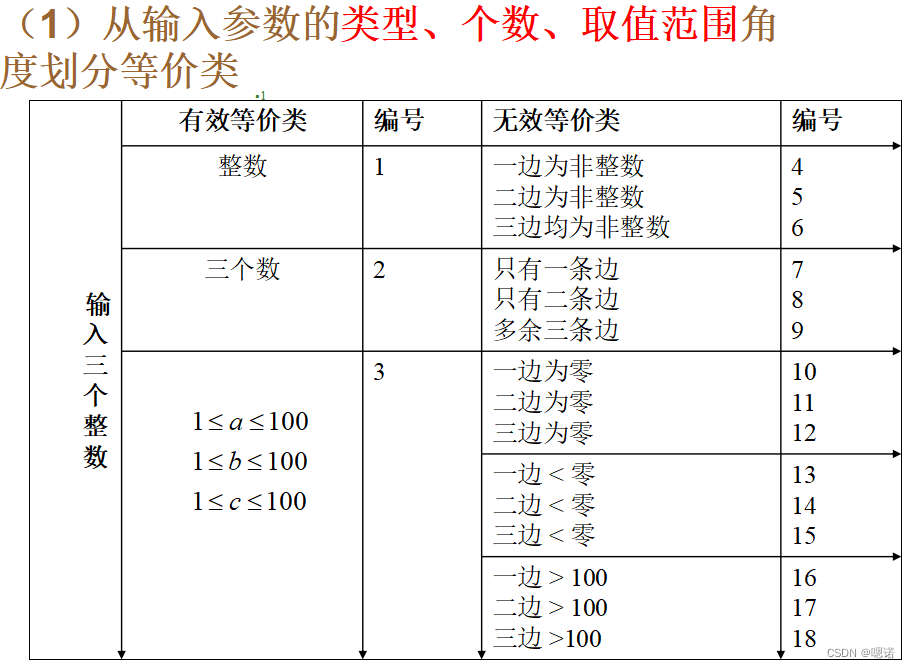

    在三角形问题中，输入条件要求：

    ● 类型：整数；     ● 个数：三个数；     ● 取值范围：在1到100之间

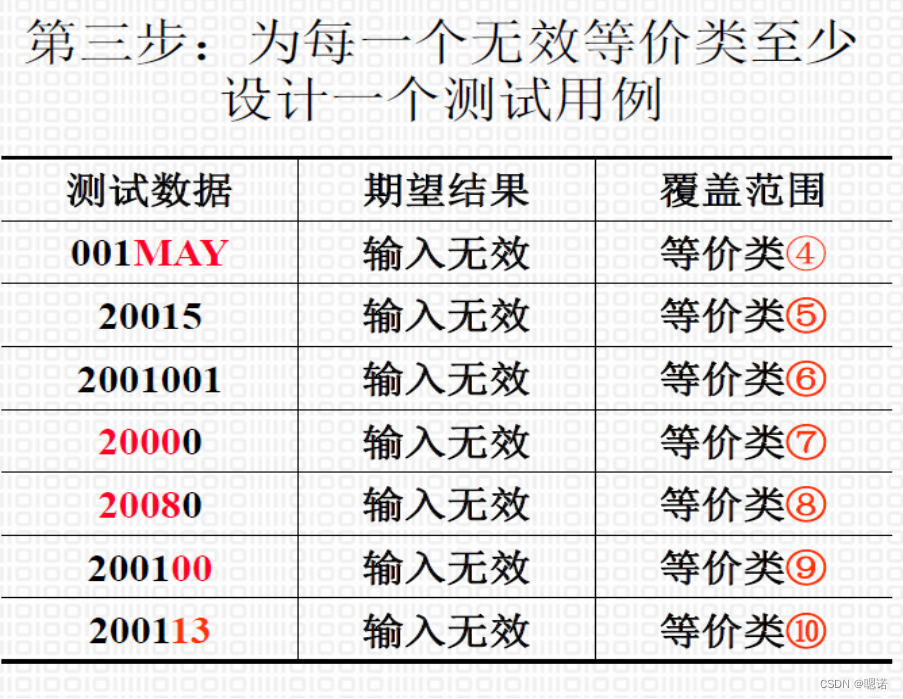

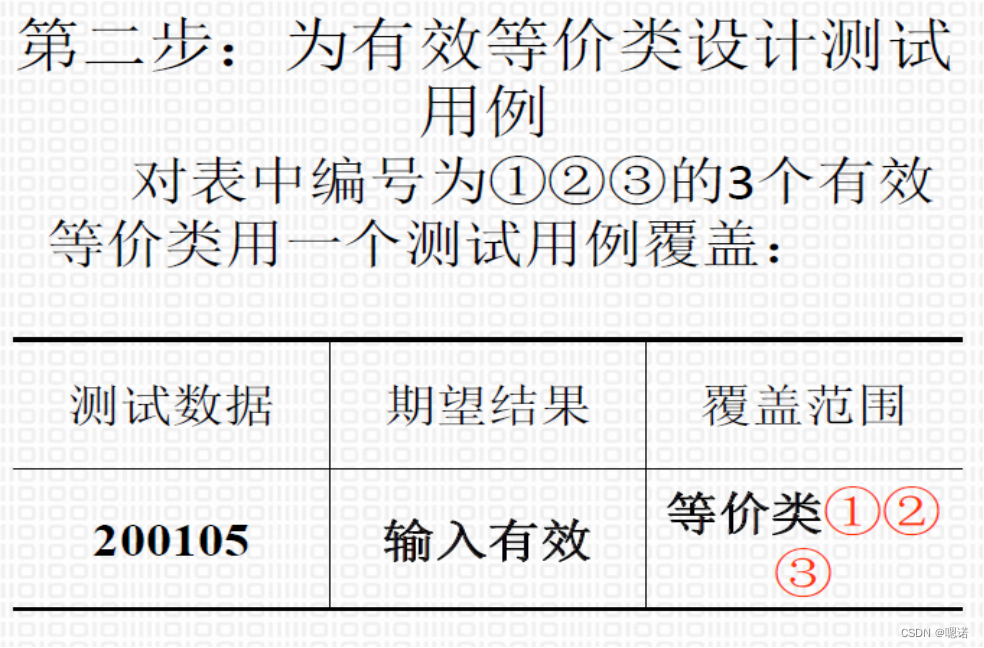

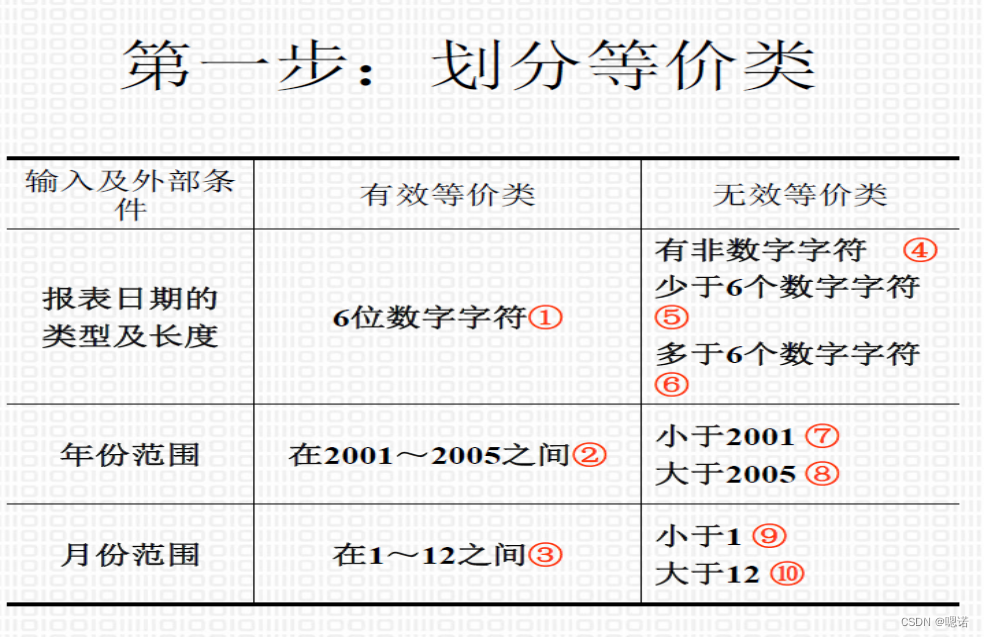

例2：练习--报表日期

设某公司要打印2001～2005年的报表，其中报表日期为6位数字组成，其中，前4位为年份，后两位为月份。

例3：

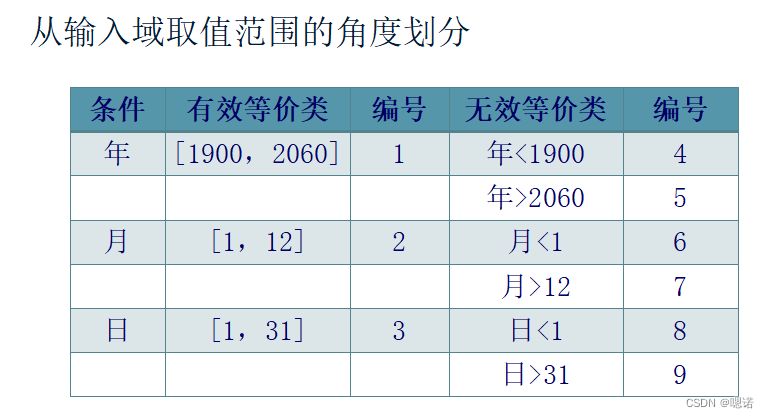

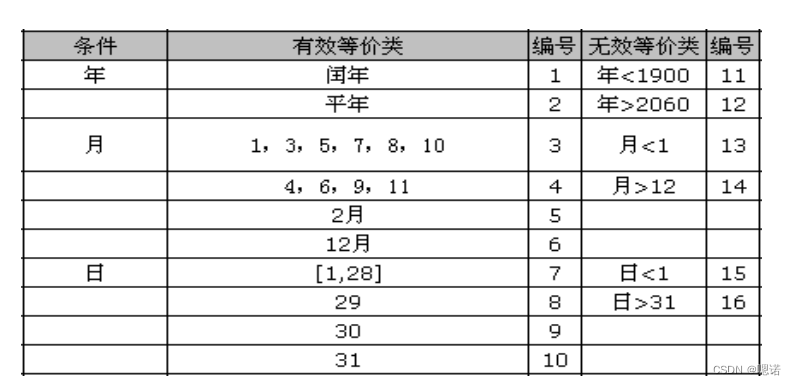

 等价类测试示例：NextDate问题 NextDate（月，日，年）是三个变量的函数。函数返回输入日期的下一个日期。变量月份、日期和年都是整数值，且满足下面的条件：1<＝月份<=12，1<=日期<=31，1900<=年<=2060

12、采用边界值设计测试用例

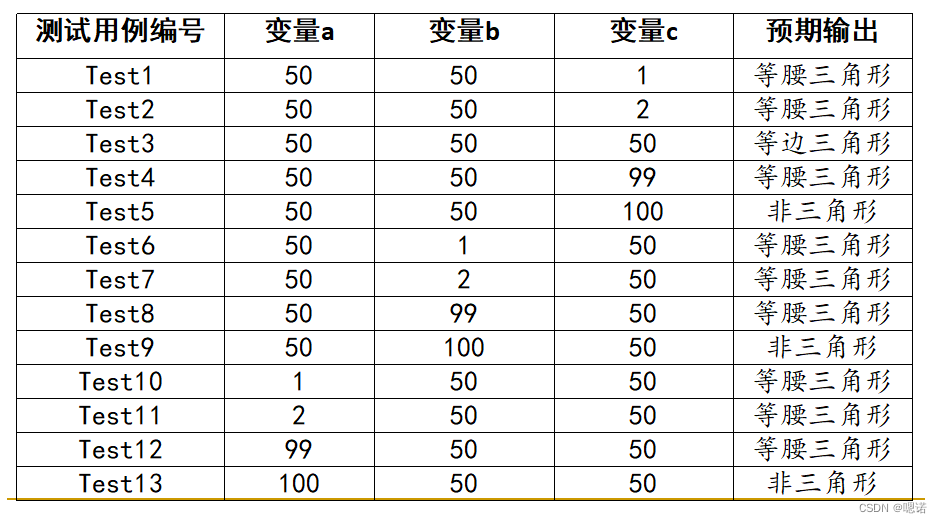

例：三角形问题采用边界值分析法 假设输入三条边的合法范围是 [1,100]，采用一般边界值

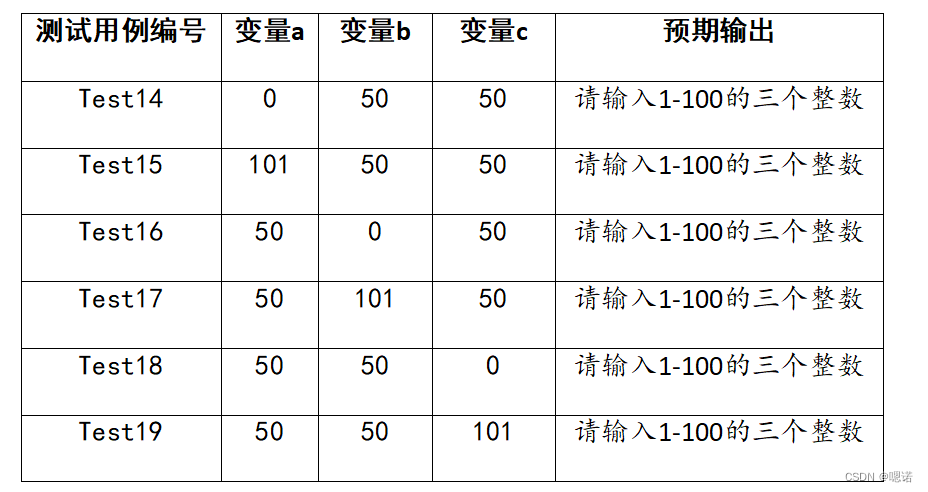

若增加健壮性边界测试，在上表基础增加测试用例：

例4：

某种信息加密代码由三部分组成，这三部分的名称和内容分别是加密类型码：空白或三位数字；前缀码 ：非’0’或’1’开头的三位数；后缀码 ：四位数字。假定被测试的程序能接受一切符合上述规定的信息加密代码，拒绝所有不符合规定的信息加密代码，
试用等价类划分法，分析它所有的等价类，并设计测试用例。
参考答案:

13决策表法

1.列出所有的条件桩和动作桩，确定规则的条数 例如

		1	2	3	4	5	6	7	8
问题	你觉得疲倦吗？
	你对书中内容感兴趣吗？
	书中内容使你胡涂吗？
建议	请回到本章开头重读
	继续读下去
	跳到下一章去读
	停止阅读，请休息

2、填入条件的不同取值组合； 3、填入具体动作，得到初始判定表；

		1	2	3	4	5	6	7	8
问题	你觉得疲倦吗？	Y	Y	Y	Y	N	N	N	N
	你对书中内容感兴趣吗？	Y	Y	N	N	Y	Y	N	N
	书中内容使你胡涂吗？	Y	N	Y	N	Y	N	Y	N
建议	请回到本章开头重读	√				√
	继续读下去		√				√
	跳到下一章去读							√	√
	停止阅读，请休息			√	√

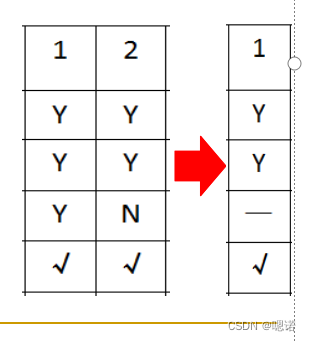

4、化简，合并一些具有相同动作的相似规则。  化简就是将规则合并。如果有两条或多条规则具有相同的动作，并且它们的条件项很相似，则可以考虑能否把这些规则合并为1条规则，从而使得判定表得到简化。 例右图，可以把这两条规则合并成 1条规则，无关的条件其取值可用 横线填充。

练习1：
           假设某程序规格要求如下：“……对功率大于50马力并且维修记录不全，或者已运行10年以上的机器，应给予优先的维修处理……”，假定，“维修记录不全”和“优先维修处理”均已在别处有更严格的定义。

         确定规则的条数、列出所有的条件桩和动作桩：

 填入条件项和动作顶，得到初始决策表        ：

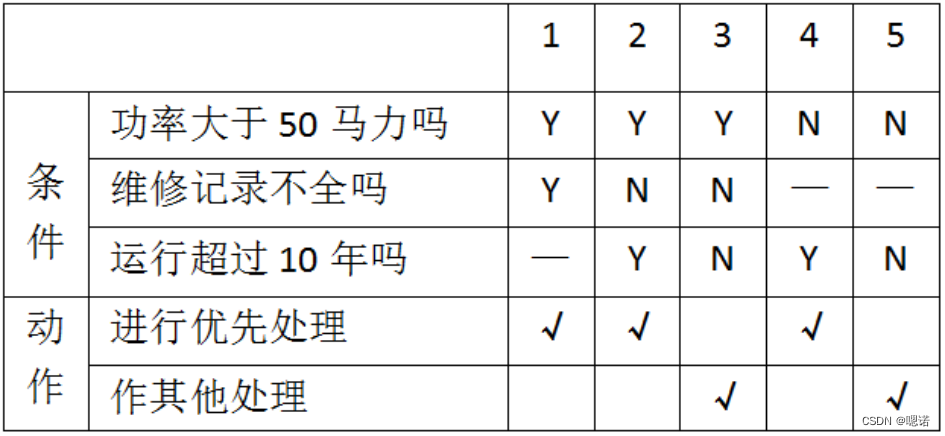

 合并相似规则：   规则1、2可以合并；5、7可以合并；6、8可以合并。

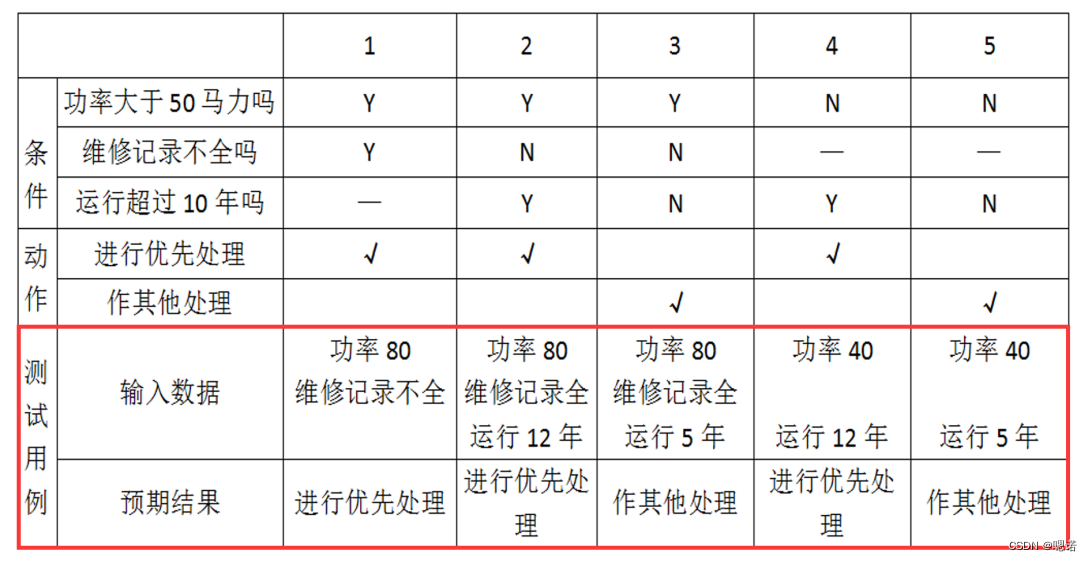

 根据最终决策表的5条规则，设计5个测试用例。

练习2

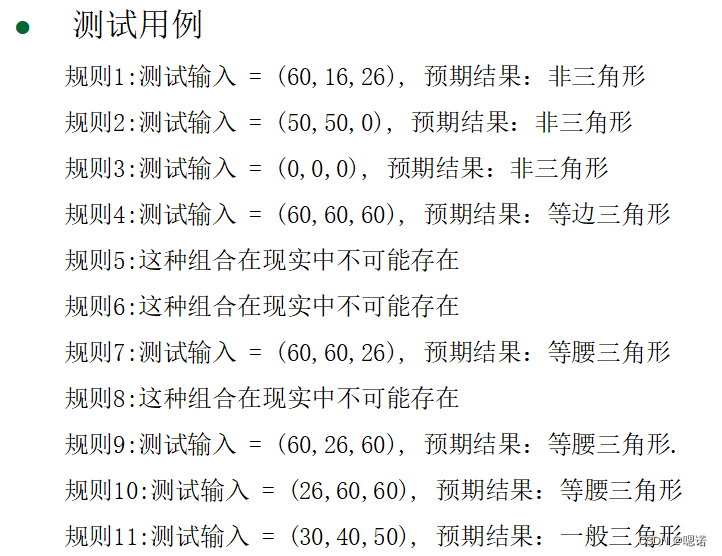

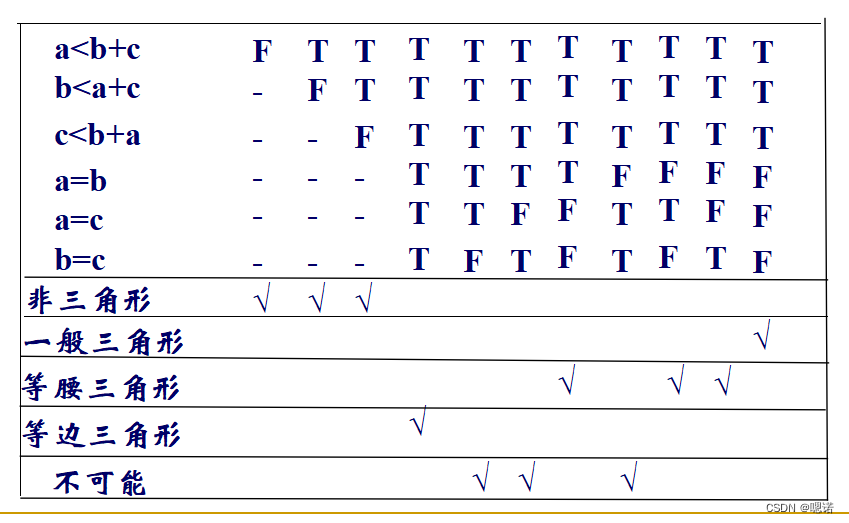

        三角形问题示例：

        条件、动作、规则条数？（假设输入数据均合法）

例3
 NextDate问题示例 ；

        NextDate（月，日，年）是三个变量的函数。函数返回输入日期的下一个日期。变量月份、日期和年都是整数值，且满足下面的条件：1<＝月份<=12，1<=日期<=31，1900<=年<=2060

解答：

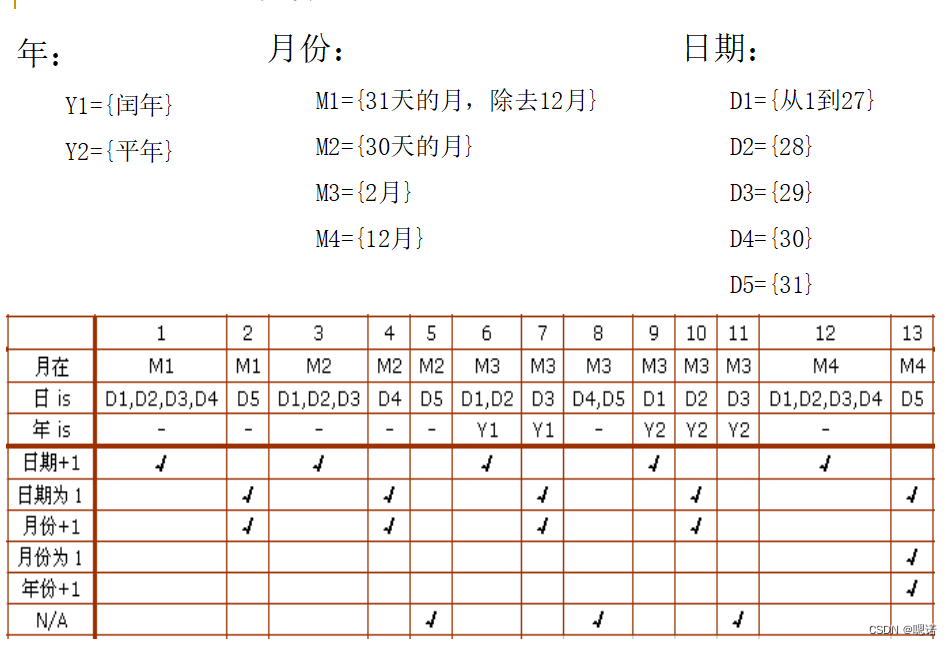

        条件桩 ？ 输入条件细分等价类 使用扩展项决策表

        动作桩 ？ 细分动作 日期增1，日期复位为1，月份增1，月份复位为1，年份增1，不可能的日期

测试用例

        规则1：测试输入 = (2007,7,19), 预期结果 = “2007-7-20”

        规则2：测试输入 = (2007,7,31), 预期结果 = “2007-8-1”

        规则3：测试输入 = (2007,9,25), 预期结果 = “2007-9-26”

        规则4：测试输入 = (2007,9,30), 预期结果 = “2007-10-1”

        规则5：测试输入 = (2007,11,31)，预期结果 = “日期输入错误”

         规则6：测试输入 = (2000,2,15), 预期结果 = “2000-2-16”

         规则7：测试输入 = (2000,2,29), 预期结果 = “2000-3-1”

        规则8：测试输入 = (2000,2,30), 预期结果 = “日期输入错误”

        规则9：测试输入 = (2007,2,15), 预期结果 = “2007-2-16”

        规则10：测试输入 = (2007,2,28), 预期结果 = “2007-3-1”

        规则11：测试输入 = (2007,2,29), 预期结果 = “日期输入错误”

        规则12：测试输入 = (2006,12,16), 预期结果 = “2006-12-17”

        规则13：测试输入 = (2006,12,31), 预期结果 = “2007-1-1”

14 因果图

        在因果图中，通常：  用 Ci 表示原因，置于图的左部；  用 Ei 表示结果，置于图的右部。         Ci和Ei均可取值0或1，0 表示某状态不出现，1表示某状态出现。原因和结果之间以直线连接。

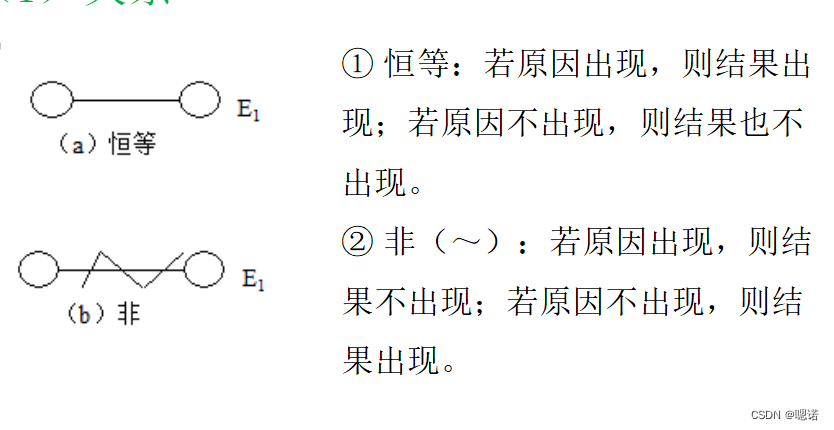

        （1）关系



（2）约束

         各个输入条件相互之间还可能存在某种关系，称为约束。例如：某些输入条件不可能同时出现。  输出状态之间也往往存在约束。  在因果图中，用特定的符号标明这些约束。

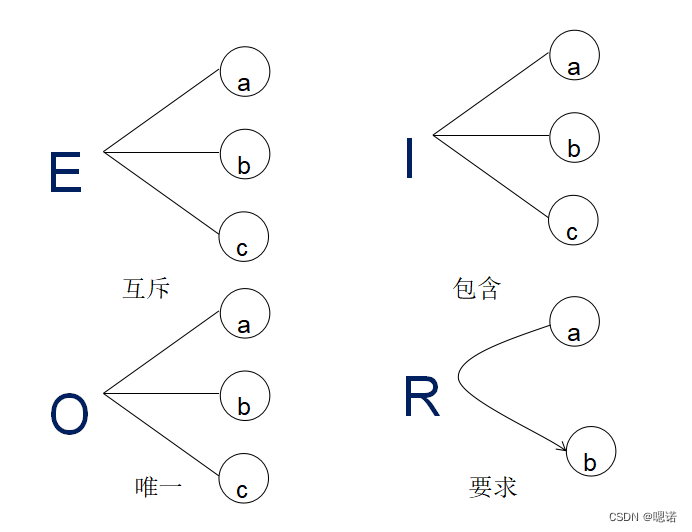

        A.输入条件的约束有以下4类： ① E 约束（互斥）：表示不同时为1，即a，b，c中至多只有一个1； ② I 约束（包含）：表示至少有一个1，即a，b，c中不同时为0；  ③ O 约束（唯一）：表示a，b，c中有且仅有一个1；④ R 约束（要求）：表示若a=1，则b必须为1。即不可能a=1且b=0；例如，手机号与验证码

B.输出条件约束类型 输出条件的约束只有 M 约束（屏蔽）：若结果 a是1，则结果 b 强制为0。

采用因果图法设计测试用例的步骤，
        一个文件管理系统的一段规格说明：“文件第一列字符必须Ａ或Ｂ，第二列字符必须是数字，在此情况下文件被更新。如果第一列字符不正确，则提示错误信息“ERR1”；如果第二列字符不正确，则提示错误信息“ERR2”。

解：

        原因：１——第一个字符是Ａ ２——第一个字符是Ｂ ３——第二个字符是数字

        结果： 70——文件进行更新 71——提示信息ERR1   72——提示信息ERR2

        文件第一列字符必须Ａ(原因1)或Ｂ(原因2)，第二列字符必须是数字(原因3)，在此情况下文件被更新(结果70)。 如果第一列字符不正确，则提示错误信息“ERR1”(结果71)； 如果第二列字符不正确，则提示错误信息“ERR2”(结果72)。

应用因果图判定表的思想设计测试用例。
        有一个处理单价为5角钱的饮料自动售货机软件。其规格说明如下： 若投入5角钱，按下〖橙汁〗或〖啤酒〗的按钮，则相应的饮料就送出来。 若投入1元钱的硬币，按下〖橙汁〗或〖啤酒〗的按钮： 若售货机没有零钱找，则一个显示〖零钱找完〗的红灯亮，这时在投入1元硬币并按下按钮后，饮料不送出来而且1元硬币也退出来； 若有零钱找，则显示〖零钱找完〗的红灯灭，在送出饮料的同时退还5角硬币。

       解答：

        (1)分析这一自动售货机软件的规格说明，列出原因和结果。

        原因: 1.售货机有零钱找   2.投入1元硬币 3.投入5角硬币  4.按下橙汁按钮   5.按下啤酒按钮

        结果: 1.售货机〖零钱找完〗灯亮 2.退还1元硬币 3.退还5角硬币 4.送出橙汁饮料 5.送出啤酒饮料

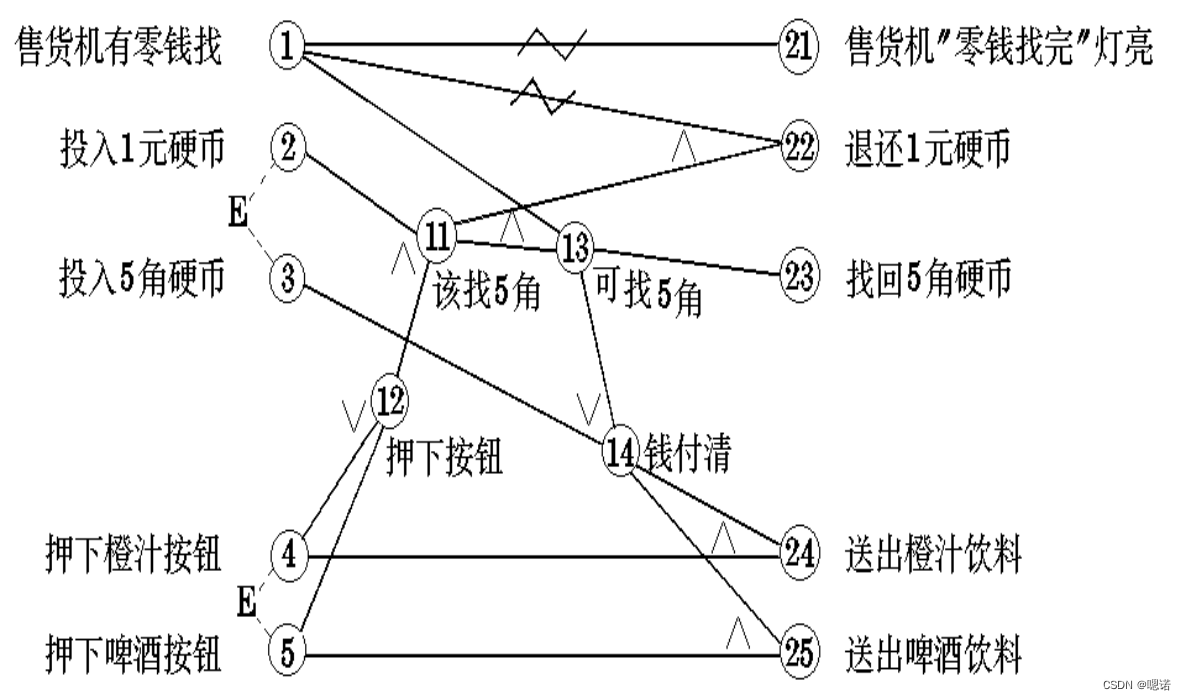

        (2)画出因果图。

        当因果图规模较大时，可以引入一些中间节点，表示处理的中间状态。本题的中间结点如下： 1. 投入1元硬币且按下饮料按钮 2. 已按下按钮（〖橙汁〗或〖啤酒〗） 3. 应当找5角零钱并且售货机有零钱找 4. 钱已付清

(3)在因果图中加上约束条件



(4) 把因果图转换成判定表



(5)根据判定表设计测试用例

        在判定表中，阴影部分表示因违反约束条件的不可能出现的情况，应删去。第16列与第32列因什么动作也没做，也应删去。最后可根据剩下的16列，来设计测试用例。

15、测试脚本

试针对如下程序代码设计测试脚本。

public class GCD {
    public int getGCD(int x,int y) {
        if(x<1||x>100) {
            System.out.println("数据超出范围!");
            return -1;
        }
        if(y<1||y>100) {
            System.out.println("数据超出范围!");
            return -1;
        }
        int max,min,result = 1;
        if(x>=y) {
            max = x;
            min = y;
        }
        else {
            max = y;
            min = x;
        }
        for(int n=1;n<=min;n++) {
            if(min%n==0&&max%n==0) {
                if(n>result)
                    result = n;
            }
        }
        System.out.println("因数:"+result);
        return result;
    }
}


参考答案:

（1）设计测试脚本，对GCD类的getGCD方法实现语句覆盖测试。

public class GCD {
    public void testDemo(){
          int test1=getGCD(-1,100);
          int test2=getGCD(2,1);
          System.println.out(test1+ test2);
     }
    public int getGCD(int x,int y) {
          if(x<1||x>100) {
               System.out.println("数据超出范围!");
               return -1;
          }
          if(y<1||y>100) {
               System.out.println("数据超出范围!");
               return -1;
          }
          int max,min,result = 1;
          if(x>=y) {
               max = x;
               min = y;
          }
          else {
               max = y;
               min = x;
          }
          for(int n=1;n<=min;n++) {
               if(min%n==0&&max%n==0) {
                    if(n>result)
                     result = n;
               }
          }
          System.out.println("因数:"+result);
          return result;
     }
}


2）设计测试脚本，对GCD类的getGCD方法实现条件覆盖测试。

public class GCD {
    public void testDemo(){
        int test1=getGCD(-1,-1);
        int test2=getGCD(100,100);
        int test3=getGCD(2,1);
        int test4=getGCD(1,2);
        System.println.out(test1+ test2+ test3+ test4);
    }
     public int getGCD(int x,int y) {
            if(x<1||x>100) {
                System.out.println("数据超出范围!");
                return -1;
            }
            if(y<1||y>100) {
                  System.out.println("数据超出范围!");
                  return -1;
            }
            int max,min,result = 1;
            if(x>=y) {
                  max = x;
                  min = y;
            }
            else {
                  max = y;
                  min = x;
            }
            for(int n=1;n<=min;n++) {
                  if(min%n==0&&max%n==0) {
                    if(n>result)
                     result = n;
                  }
            }
            System.out.println("因数:"+result);
            return result;
      }
}


16、变异

 请对以下代码段进行变异，变异规则为将 “++” 替换为 “–”，然后设计测试数据，能够测试发现所有的变异点。

public class zhengchu {
       public   String  iszhengchu(int n) {
            if(n<0||n>500) {
                return "error";
            }
            int flag=0;
            String note="";
            if(n%3==0) {
            flag++;
            note=note+" 3";
        }

        if(n%5==0) {
            flag++;
            note+=" 5";
        }

        if(n%7==0) {
            flag++;
            note+=" 7";
        }

        return "能被"+flag+"个数整除,"+note;
    }
}

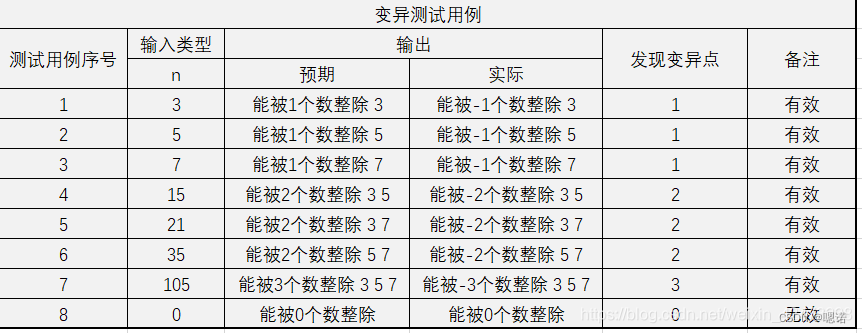

答案：

17、错误推测法

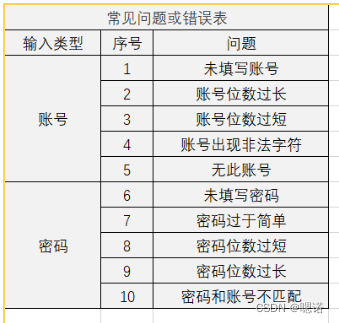

某登录界面包括一个用户名输入框和一个密码输入框，以及一个登录按钮，试采用错误推测法，举出10种常见问题或错误，并设计10个测试用例。

 18、场景法

有一个在线购物网站系统，主要功能包括登录、商品选购、在线支付完成购物等。用户在使用这些功能时可能会出现各种情况，如账号不存在、密码错误、账户余额不足等。设目前该系统中仅有一个账号abc；密码为123；账户余额200；仅有商品A，售价均为50元，库存为15，商品B售价为50元，库存为0。

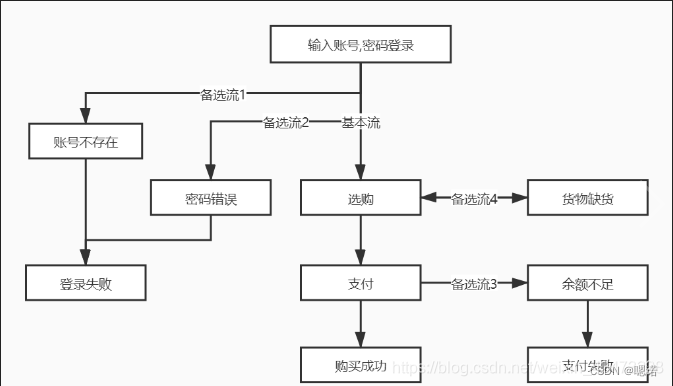

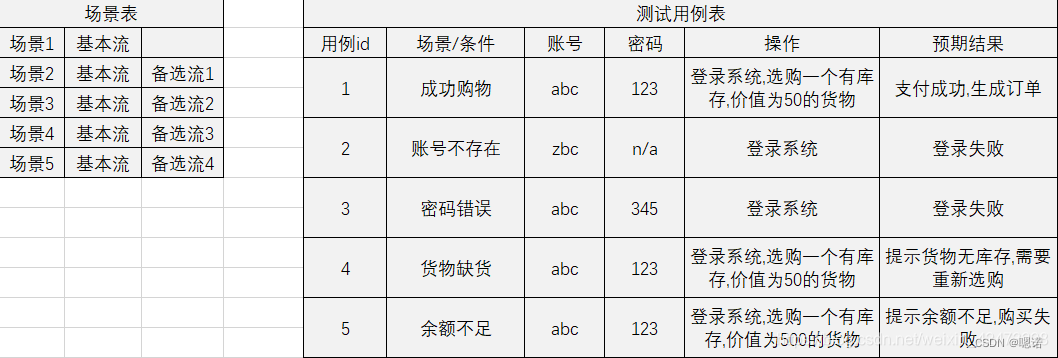

试采用场景法：分析画出事件流图，标注出基本流和备选流；分析生成测试场景。对每一个场景设计相应的测试用例。
参考答案:

19、正交表法

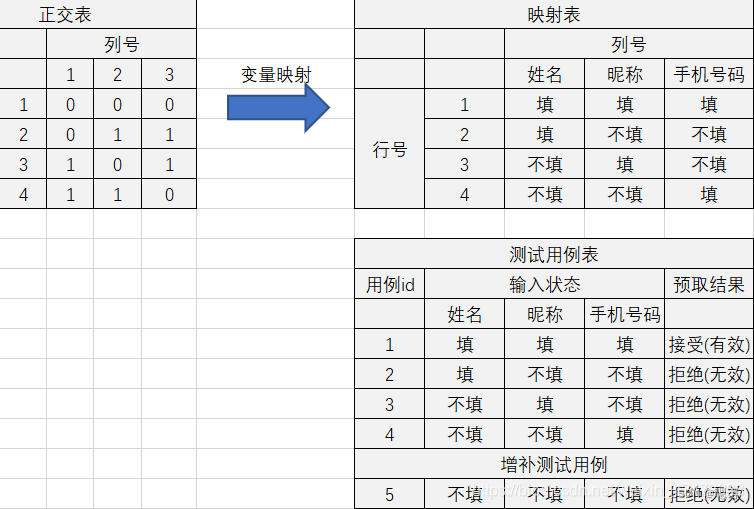

有一个“用户信息输入”界面如下图，输入项有3个：姓名、昵称、手机号码，状态有两个：填与不填。请采用正交实验法对其进行测试。
(1）请选择一个合适的正交表
(2）根据选定的正交表进行变量映射
(3）写出测试用例
参考答案:
