入门PFC

一、PFC简介

PFC是什么？为什么要用PFC？

要了解PFC，先知道PF（功率因数，Power Factor），该因数越接近1，效率越高。

而PFC，即功率因数校正（Power Factor Correction），对输入电流的波形进行控制，使其与输入电压波形同步，提高功率因数，减少谐波含量，

为什么我们接入电网的功率因数不是1呢？

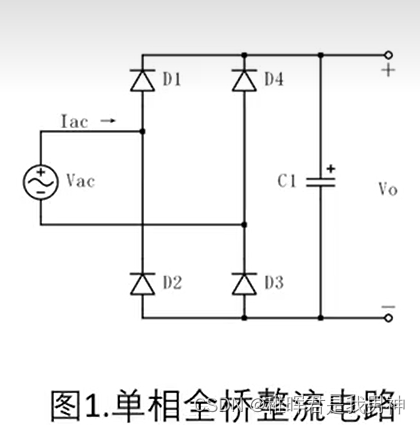

下面举个例子：交流单相330V转为直流

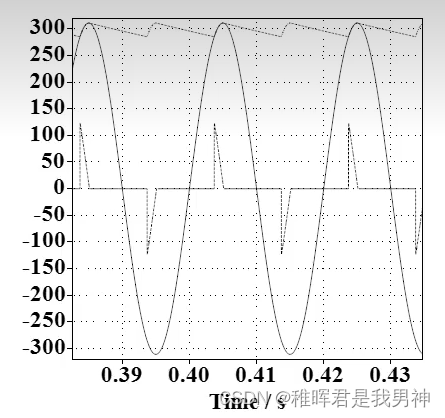

工作原理：当输入电压Vac小于电容C1两端电压，由于二极管的单向导通性，没有电流流过C1；

当输入电压Vac逐渐增大，直至大于电容C1两端电压时，会瞬间有一个大电流流入电容C1，当Vac

增加到最大时，电流就消失。

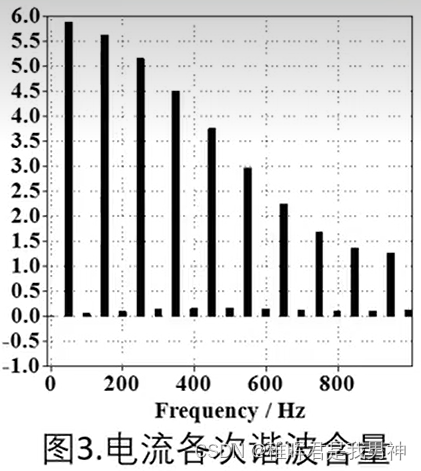

影响：对输入电流进行傅里叶变换可得，该电流可分解为不同频率的高阶谐波，而这些高阶谐波会对后面的电路造成严重的影响。下图显示该电流所分解出的不同频率的高阶谐波。

根本原因：整流电压与电容电压之间存在压差。

二、PFC方案

根据以上问题提出解决思路：

1、尽量让电流和电压相位一致。

2、从源头处解决问题：整流电压与电容电压之间存在的压差，可以用Boost电路产生和连通，使整流桥感受不到这个压差，这也就是传统有桥Boost PFC的解决方案。

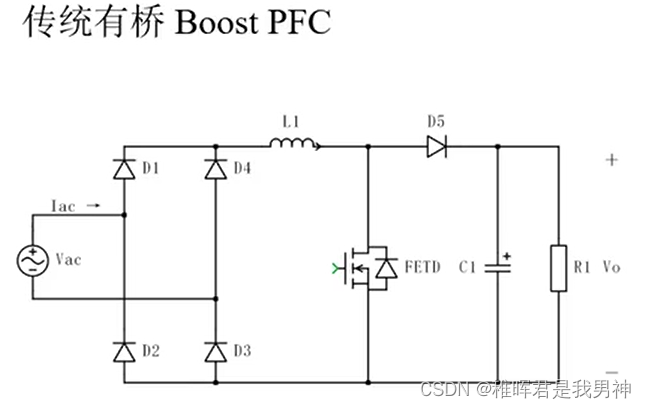

三、传统有桥Boost PFC的拓扑结构
