PSpice的安装与Pspice的应用——B-1

由于浏览器寻找的安装包有中病毒的风险，因此我们会选择将找到的资源包放在百度网盘中 下载。

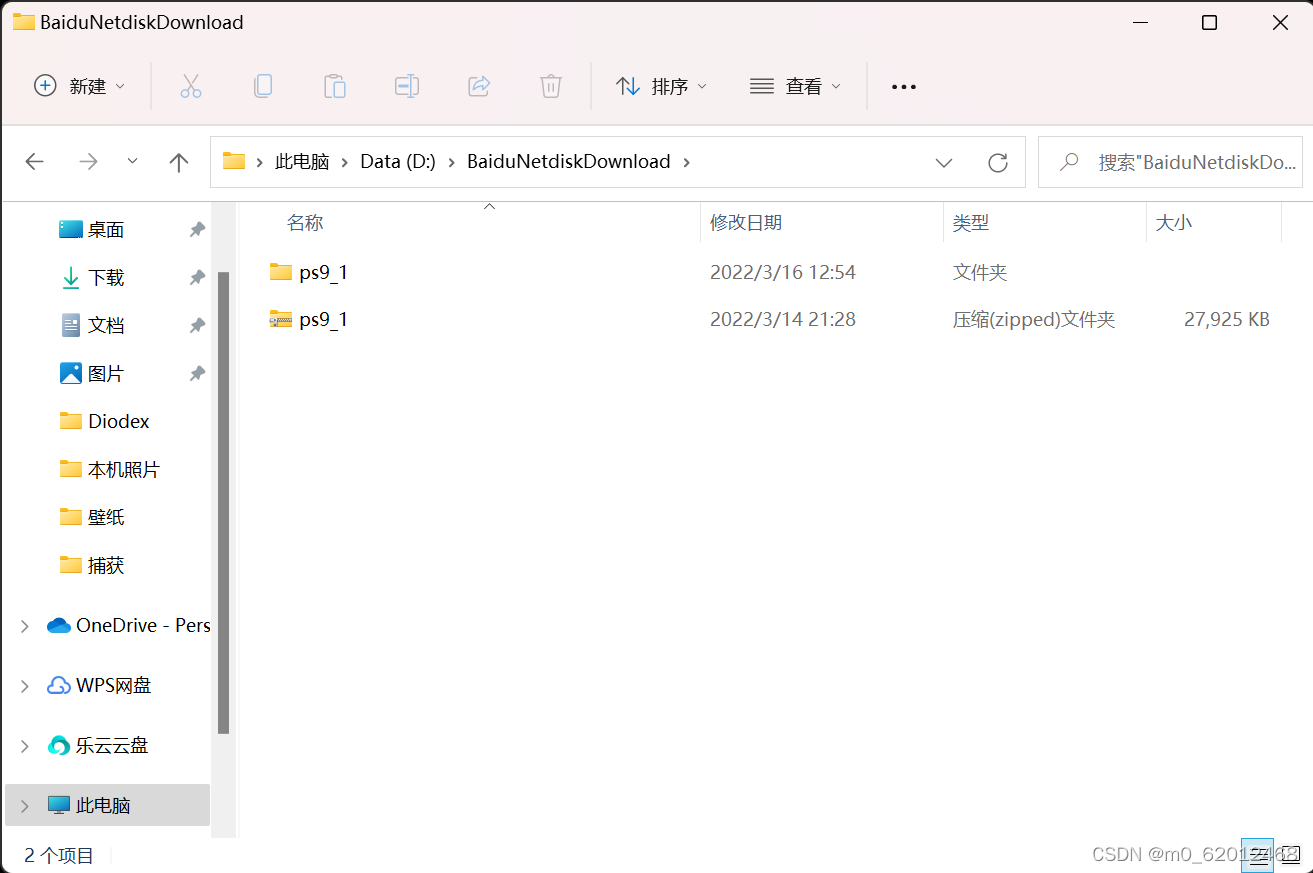

 图片所示的两个文件为下载的资源。第一个为解压后的资源，二个为解压前的资源。

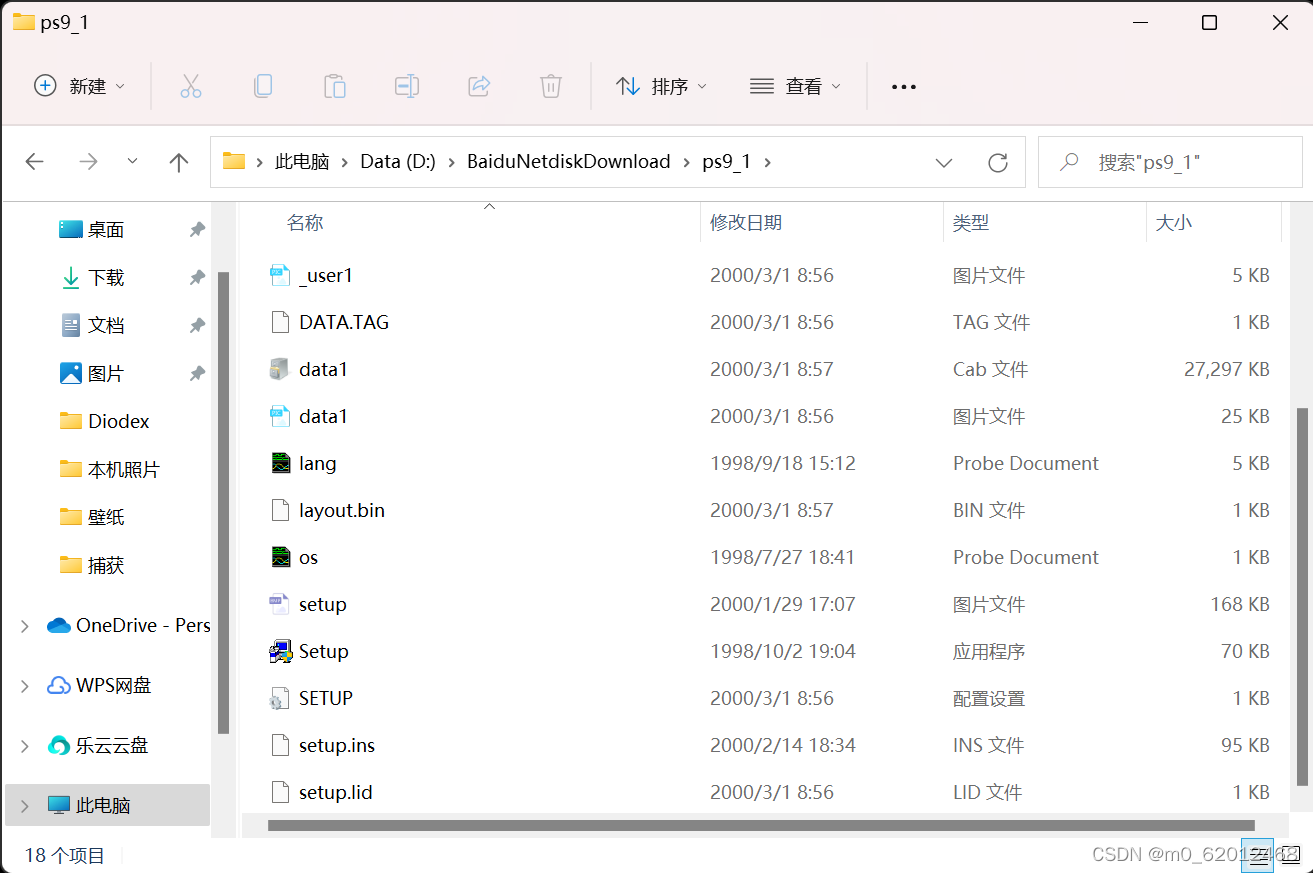

打开解压后的资源，点开Setup。

打开之后点确定。

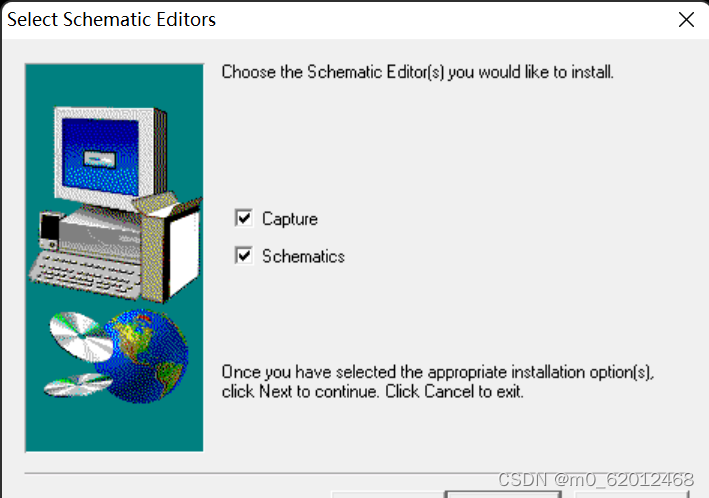

第一个页面选择两项，这样可得到八个软件。

后面均按nest，最后按finish结束。

PSpice的安装完成。

例题：

图B-2所示的线性电路中，已经R1＝R2＝R3＝10欧，Us=1V，Is＝0.2A，电压控制电流源VCCS中的控制系数g＝0.2S，试按给定结点求出结点电压Un1，Un2，Un3。

第一步：

打开电脑的记事本，把下图的内容输入。

 输入完成后，保存，保存时文件后缀为.cir

第二步：

打开pspice AD student

打开后，点File然后点open

寻找上一步完成的文件

打开文件后，

点simulation中的Run

然后另存为后缀为.out的文件

然后退出

最后点开上一步保存后缀为.out的文件，结果就出来了。结果如下图

此题利用pspice的文件输入过程基本是这样进行的。

实验结束。
