7月光模块学习笔记

光纤种类

按传输模式分类:

  • 多模光纤:可传多种模式的光。但其模间色散较大,这就限制了传输数字信号的频率,而且随距离的增加会更加严重。

  • 单模光纤:只能传一种模式的光,因此其模间色散很小,适用于远程通讯。

光纤常见接口类型:

光纤连接器按连接头的结构形式可分为:FC、SC、ST、LC、D4、DIN、MU、MT-R等类型,常用的为FC、SC、ST和LC。

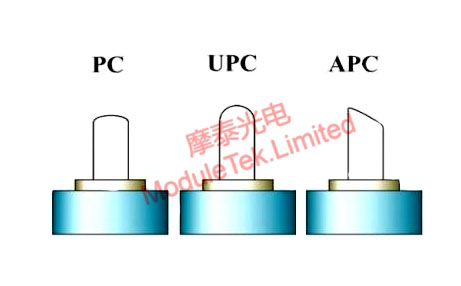

PC、APC和UPC

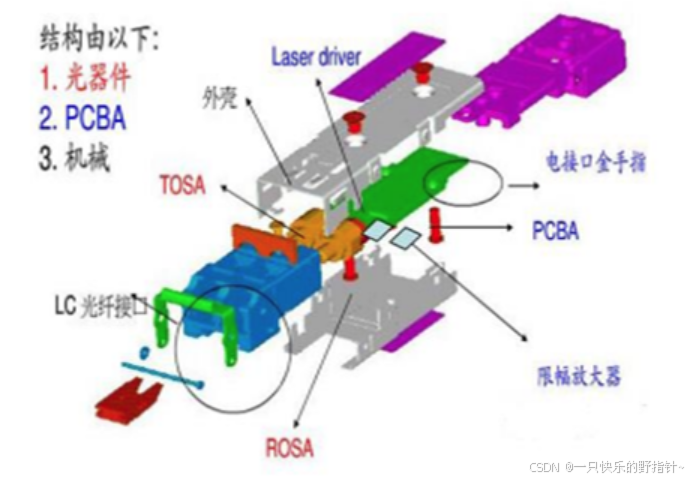

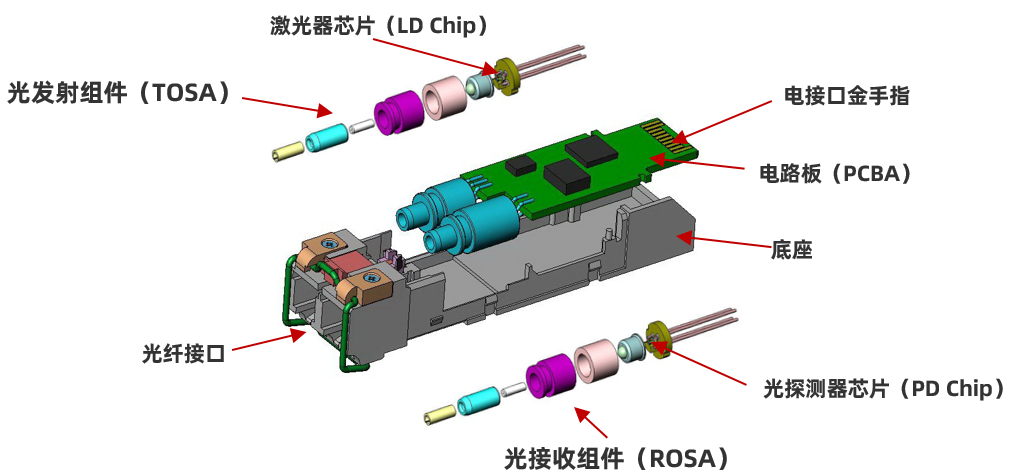

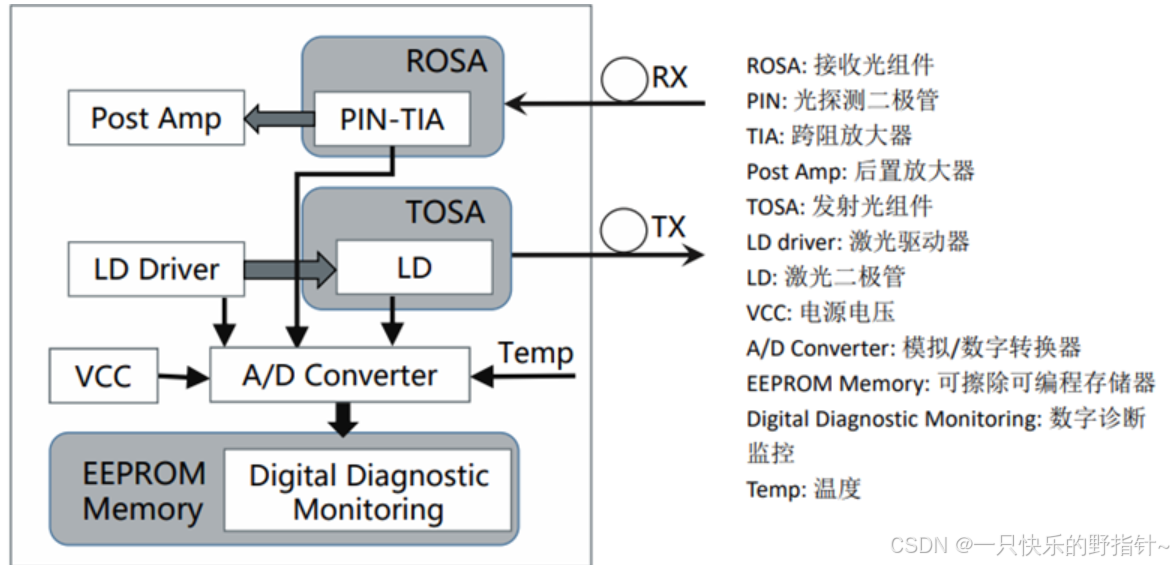

光模块分类

按照速率分:

以太网应用的100Base(百兆)、1000Base(千兆)、10GE、25GE

SDH应用的155M、622M、2.5G、10G (STM-1,STM-4,STM-16,STM-64) (参考标准:IEEE802.3,ITU-T G957)

按照封装分:

1×9封装--焊接型光模块,一般速率不高于千兆,多采用SC接口

SFF封装--焊接小封装光模块,一般速率不高于千兆,多采用SC接口

GBIC封装--热插拔千兆接口光模块,采用SC接口

SFP封装--热插拔小封装模块,目前最高速率可达4G,多采用LC接口

SFP+封装--热插拔小封装模块,目前常用速率可达6G或10G,多采用LC接口

QSFP28封装-- 100G光模块,用在数据中心,多采用LC接口

QSFPDD封装—400G 光模块,用在数据中心,多采用MPO接口

按照激光类型分:VCSEL、FP、DFB 、EML(传输距离从左至右依次增加)

按照发射波长分:850nm、1310nm、1550nm等等

按照使用方式分:非热插拔(1×9、SFF),可热插拔(SFP、XFP、CFP2、QSFP28、QSFDD、QSF112、OSFP)


SFP+XFP区别: 1、 SFP+和XFP 都是10G 的模块,且与其它类型的10G模块可以互通 2、 SFP+比XFP 外观尺寸更小; 3、 因为体积更小SFP+将信号调制功能,串行/解串器、MAC、时钟和数据恢复(CDR),以及电子色散补偿(EDC)功能从模块移到主板卡上; 4、 XFP 遵从的协议:XFP MSA协议; 5、SFP+遵从的协议:IEEE 802.3ae、SFF-8431、SFF-8432; 6、SFP+是更主流的设计。

光端面清洗

永久的非线性特征:脏污;

永久的线性特征:划痕;

多模有12个断面:重点观察左4和右4

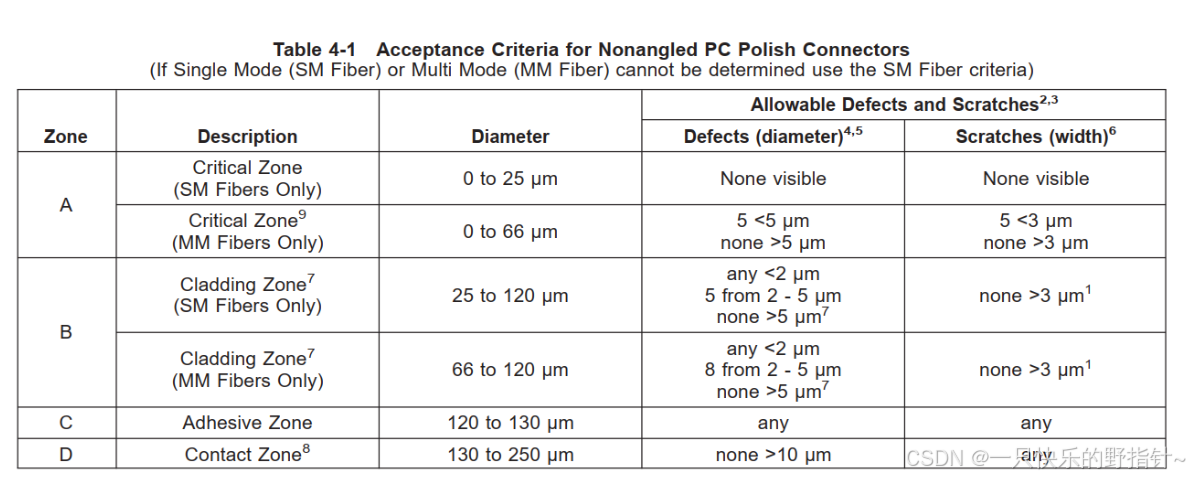

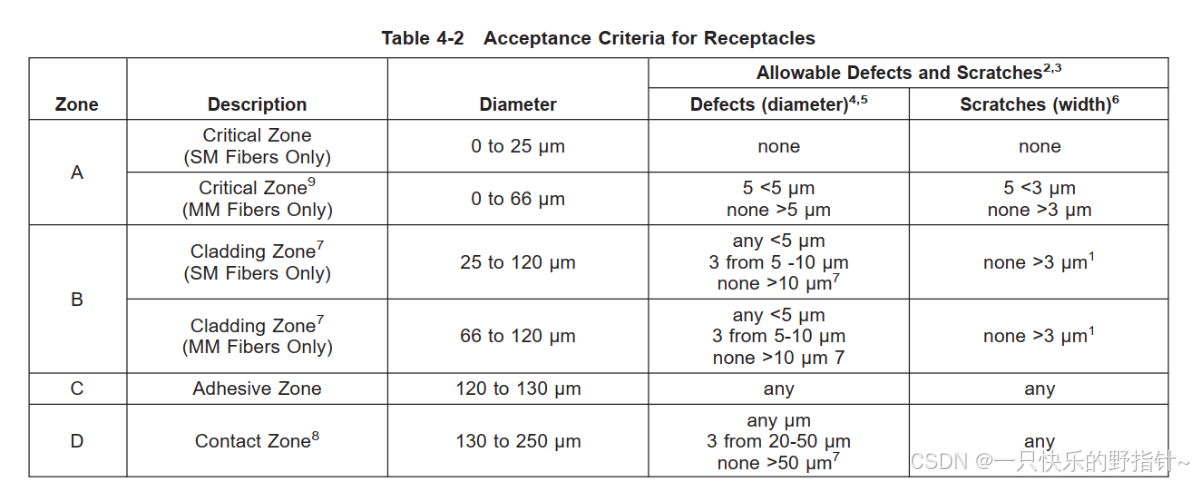

光端面标准

光纤标准

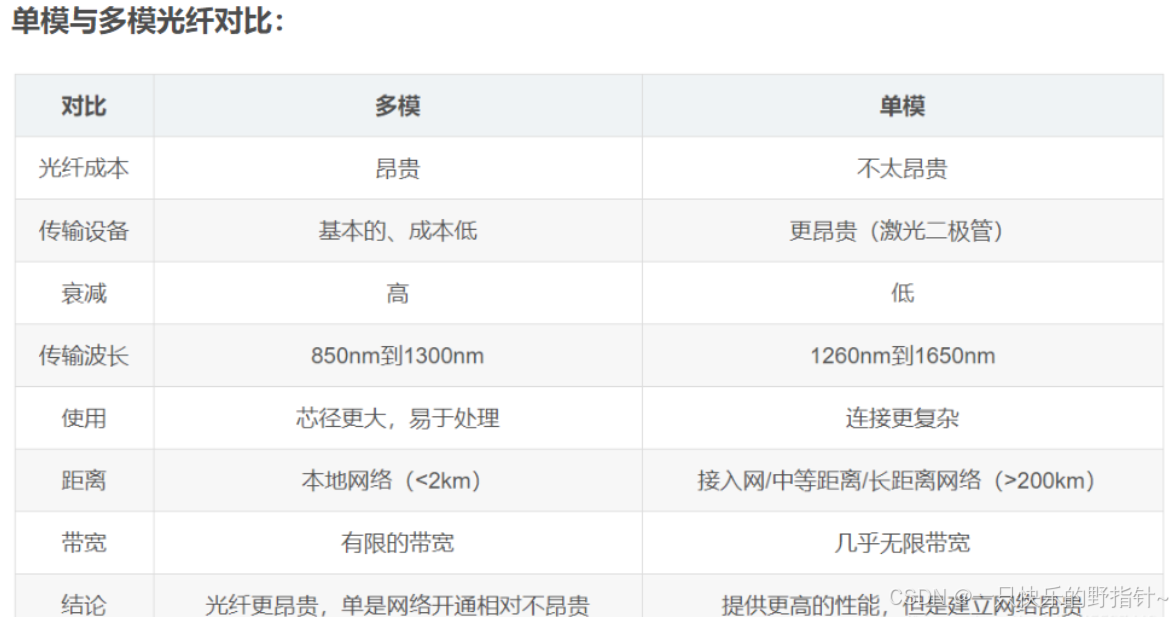

单模和多模光纤的区别

  一般分为:单模光纤和多模光纤。区分单模和多模,依据的是光在其内部的传播方式;光在单模光纤中是沿着直线进行传播,无反射,所以其传播距离非常远。而多模光纤则可以承载多路光信号的传送。

  从外观上面来看,最常规的分辨方法就是;黄色的光纤线一般是单模光纤,橘红色或者淡蓝色的光纤线一般是多模光纤。两者在缆芯的区别在于,多模的缆芯尺寸为50.0μm和62.5μm;而单模则是9.0μm。

1、单模光纤 单模光纤由9um的玻璃芯和125um的覆盖层组成。单模光纤主要用来承载具有长波长的激光束,单模只传输一种模式。和多模光纤相比,他的色散要少。由于使用更小的玻璃芯和单模光源,所以单模光纤支持很长的距离,传输距离可达10km甚至几十km。实验室常用的单模光纤是黄色的,且是长波长光纤(1310nm和1550nm)。

2、多模光纤 多模光纤主要使用短波激光,具有50um或者62.5um的玻璃芯以及125um的覆盖层。多模允许传输同时多个模式,覆盖层的反射限制了玻璃芯中的光,使他不会泄漏。 短波长的激光束由那些从缆芯中以不同角度反射出来的光模所组成。这种色散效果降低了可以恢复的原始信号的最长距离。在Fibre Channel配置中,使用62.5um/125um光缆的多模光纤支持的距离是175m,使用50um/125um光缆的多模光纤支持的距离是500m。在实验室使用的多模光纤基本都是橙色的,且大多是短波长(850nm)光纤。

3、单多模光纤的区分方法 我们可以通过光纤表面的印记来区分是单模还是多模,比如单模印有9/125,多模印有50/125或者62.5/125。还有我们可以通过光纤线缆的表面颜色区分,一般单模光纤是黄色的,多模光纤基本都是橙色的。



三温测试项目

光功率、消光比、眼图、margin([表示眼图模板边缘可以扩充的大小,代表在最佳抽样点处眼图幅度张开的程度,无畸变眼图的开启度应为100%。margin值越大,表明眼图越标准,信号质量越好)、Ibias(输入偏置电流)、灵敏度、Los、DDMI;

激光器分类

VCSEL是垂直腔面发射,一般是850nm用于多模光纤。共阴极

传输距离在40KM以内的光模块一般使用FP激光器;传输距离≥40KM的光模块一般使用DFB激光器。

DML激光器通常可以在更宽的光谱范围内工作,例如1550-1650纳米。而DML激光器通常只能在较窄的范围内工作,例如1550纳米。

EML激光器由于使用外部调制器,因此可以以更高的速率工作,例如10 Gbps。

DML激光器由于使用直接调制器,因此工作速率通常较低,例如1 Gbps。

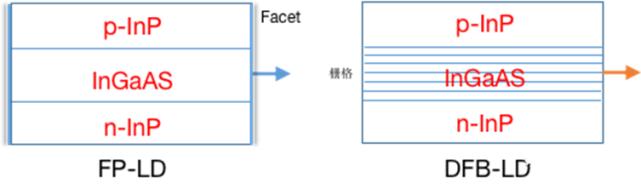

FP激光器主要用于短距离传输,比如传输距离一般在20公里以内,FP的分两种波长, 1310nm/1550nm。其结构和制作工艺简单,成本低。

DFB一般用1310nm和1550nm这2种波长, 分为制冷和无制冷,主要用于中长距离传输。

无线网解决方案:利用单纤双向光模块代替传统双纤光模块,可节省一半光纤资源;

单纤光模块与双纤光模块的区别是什么

单纤光模块是仅有一个光纤端口的光模块产品,只用插一根光纤就能同时进行光信号的发射和接收。双纤光模块是则是有两个端口,TX为发射端口,RX为接收端口。发射和接收各需要一根光纤。

所以我们如何区分呢?

1、外观使用上:单纤光模块有一个光纤接口,连接一条光纤;双纤光模块有两个光纤接口,连接两条光纤;

2、常规波长:单纤模块有两种不同的波长,双纤模块只有一个波长;

单纤的常规波长主要有以下几种:

千兆单纤:

  • TX1310/RX1550nm;

  • TX1550/RX1310nm;

  • TX1490/RX1550nm;

  • TX1550/RX1490nm;

  • TX1310nm/Rx1490nm;

  • TX1490nm/Rx1310nm;

万兆单纤:

  • TX1270nm/RX1330nm

  • TX1330nm/RX1270nm

  • TX1490nm/RX1550nm

  • TX1550nm/RX1490nm

双纤的常规波长:850nm 1310nm 1550nm

3、速率:单纤光模块相比于双纤光模块来说,在百兆、千兆和万兆速率的应用范围较广;而在40G和100G高速传输中很少;但是双纤模块则是大家常选择的一种方案。

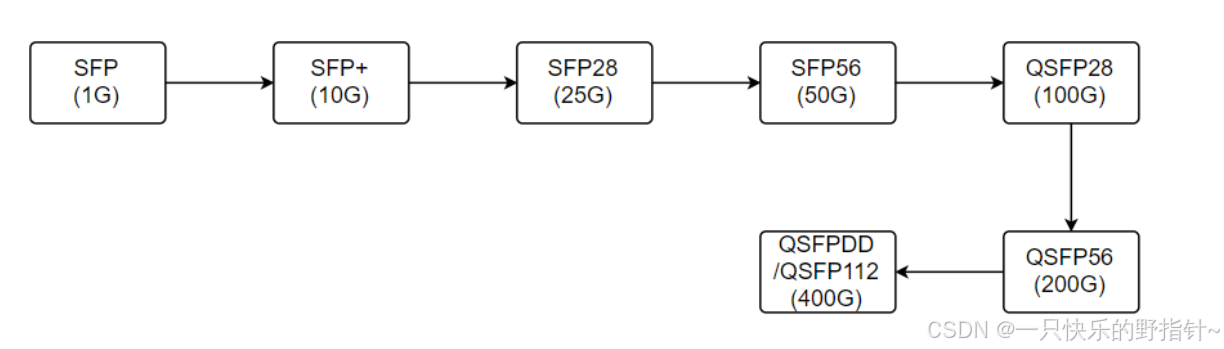

低速——高速的发展历程

NRZ的优缺点

优点:简单易实现,直接传递二进制信息,信噪比高,对于信道的要求也不高,非常适合短距离传输应用,可以直接通过电线、光纤等介质进行传输。使用 NRZ 码传输, 接收端无需解码电路,可以简化接收端结构。

缺点:在高速传输时容易出现时钟漂移、码间串扰等问题,会影响传输质量,使误码率增加。

举一个基于PAM4调制的400G DML光收发模块的例子。

发送单元信号时,16路25G NRZ电信号从电接口单元输入,经过DSP处理器对电信号进行预处理、PAM4调制后,输出8路25G PAM4的电信号,加载到驱动器芯片上,通过8路的激光器将高速电信号转换8路50Gbps的高速光信号,通过波分复用器合波后,合成1路400G的高速光信号输出。


接收单元信号时,将接收的1路400G的高速光信号通过光接口单元输入,经过解复用器转换成8路50Gbps的高速光信号,通过光接收机接收输入光信号,并将所接收的光信号转换成为电信号后,经过DSP处理芯片对电信号进行时钟恢复、放大、均衡、PAM4解调后,转换成16路25G NRZ的电信号。

PAM4的优缺点

优点:传输效率高,带宽压缩。

由于PAM4一个电平(symbol)包含2bit的数据信息,在相同的内奎斯特频率开销下,PAM4可以传输的数据速率是NRZ的2倍,也就是说在提升数据速率的情况下带宽没有明显增加。

缺点:信噪比低,对噪声的容忍度降低,此外TX/RX的设计难度增加,成本增加。有4个电平将NRZ的一个眼图分成了3个,所以它对噪声更加敏感,更容易受到干扰。听起来PAM4的缺点多于优点,但是在信号速率不断飙升的情况下,这是迫不得已的一种方式。当然和其他方式相比,PAM4带来的收益可能远大于其他方案或者是它的缺点。

设备厂家(常用)

检查光纤端面:同启通讯

清洗光纤端面:快美特

误码仪:Semight、联讯仪器(Stelight)、optellent(100G)

交换机:ARISTA

温循箱:海拓(注意:不可提前取出或跳过温循,需稳定温度在28~60℃之间才能打开温循箱取出模块)

衰减器(opical attenuator):HEWLETT(hp惠普)

电压源:普赛斯电子、hp、顾纬GPD-3303S

温度计:HAKKO

示波器:keysight、Agilent

光谱分析仪:anritsu(安立)

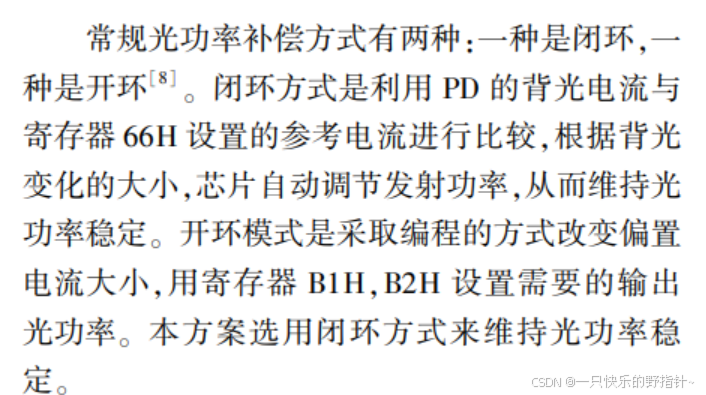

图源于:王三,徐红春.光模块消光比的补偿方法[J].中国光学,2011,(6):648-653.2095-1531.2011.06.018.

目前公司大部分用开环,部分低速用的是闭环。

Open loop: 开环模式,即bias(偏置电流),Mod的控制都是直接通过设置某些参考来控制。那么为了适应不同温度下的值,会需要通过温度补偿表的方式来设置在不同温度下的设定值。不同的器件温补表不同,同一批次的器件也需要来选择合适的温补表才能提高生产效率。

APC:自动光功率控制:根据TOSA的Mpd 反馈值的大小进行自动补偿,Mpd是输出光电流大小的一个镜像,输出大,这个值也大,那么APC就会将bias减小从而达到目标值,如果Mpd输出小,则增加bias从而达到目标值。在不同的温度下直接检测mpd即可以达到一个平衡。当然APC可以是芯片自带的功能,也有使用软件APC 的方式进行处理。不同的公司采取的方式不同,软件APC需要大量的验证,不停的完善

AER:自动消光比控制。同样也是根据Mpd的反馈进行调整,只不过是利用信号上的一些高频特性来进行补偿。所以对Mpd上的带宽以及寄生电容都会有一定的要求。

Close loop:闭环,分单闭环和双闭环控制,单闭环通常指APC,双闭环通常指APC & AER。目前业界内APC是非常成熟的技术,AER的控制也semtech 是处于领先的地位。双闭环的模式下,只需要在常温下进行

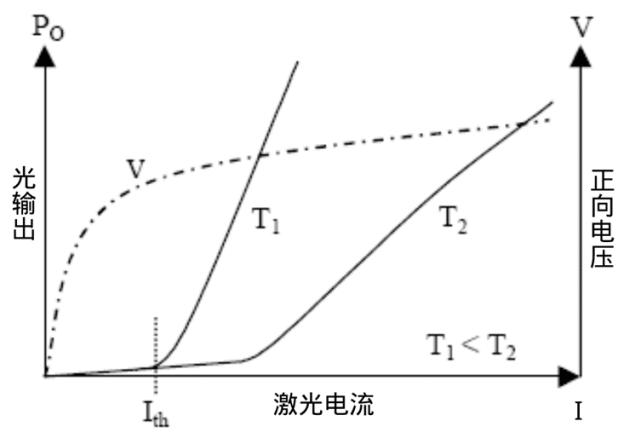

LD(Laser Diode)是一个电光器件,当通过它的正向电流超过阈值电流(Ilth)时它就发光。因此,为了使LD高速开关工作必须对它加大于阈值电流的直流偏置电流IBIAS

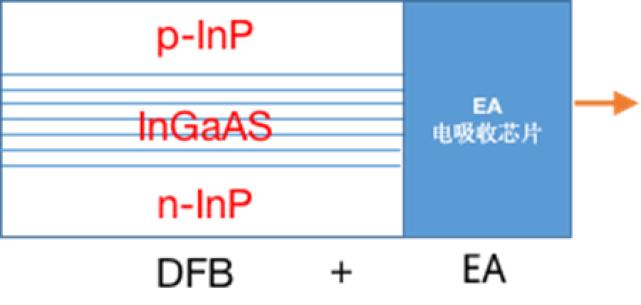

EML(Externally Modulated Laser)外部调制激光器与上面的激光器的调制方式不一样,我们将在下面细说。由一颗发射芯片(如DFB)+外吸收调制器(EA)构成。


EML激光器始终处于发光状态,通过控制电吸收芯片的开关(透光和不透光),控制激光器的信号输出。由于EML激光器可以处于比较稳定的工作状态,发射的光也相对比较干净,因此它比较适合长距离传输使用,但是它的成本要比上面的DFB贵很多。

用于外调制的激光器,我们就称为EML(External Modulation Laser)激光器。外调制常用的方式有两种,一种是EA电吸收,将调制器与激光器集成到一起,激光器的光送到EA调制器,EA调制器等同于一个门,门开的大小由电压控制。因此可以通过改变电场大小,调整对光信号的吸收率。

外调制还有一种就是大名鼎鼎的 MZ Mach-Zehnder马赫-曾德尔调制器。在MZ调制器中,输入的激光被分成两路。通过改变施加在MZ调制器上的偏置电压,两路光之间的相位差发生变化,再在调制器输出端叠加在一起。

DML与EML的区别?

DML(直接调制激光器)

  DML设计采用分立反馈结构,其波导拥有一个衍射光栅来稳定工作,进而实现直接调制。它的激光器是分立反馈激光器(DFB)。对于DML激光器而言,调制速度和传输距离是随激光器的频谱线宽而变化。事实上,线宽越窄。调制速度(速率)就越高,传输距离也越长。

  基本上,“1”和“0”序列通过调制注入电流被放置在光信号上,这就像一个开/关电信号。因此,DML设计需要由电流直接调制光信号,方法是将激光器“打开”以产生“1”或“关闭”以产生“0”。该调制注入电流由外置IC电路产生,驱动激光器以产生光输出功率。

  但是,直接调制会改变激光的特性,例如折射率,从而导致较大的色散。与EML相比,由于更大的色散、更低的频率响应和相对较低的消光比,DML的性能在较远距离(>10公里)时会下降。DML本身是一个单芯片,为运作提供了比较简单的电路布局。因此,它将实现更紧凑的设计和更低的功耗。

EML(电吸收调制激光器)

  EML是指集成外置调制器的激光器,这种外置调制器被称为电吸收调制器或单片集成EAM。EML结构和DML相同,但是与DML不同的是EML信号调制不在电侧而在EMA侧,这表示电信号产生连续的光信号,而电信号on/off是在EAM调制光信号之后进行。

  与DML设计相反,EML设计不直接调制激光,拥有不改变激光特性的特点。EML在高速、长途传输应用上具有优势,这是因为它的更小的色散和在高速工作下的稳定波长。

  EML设计需要更高的功率和更复杂的电路布局来实现运作。EML和DML设计都遵循行业MSA标准,两种设计都在100G QSFP28收发器上实现了商用。事实上,一个QSFP28 LR4模块采用两种设计方案制作,对于理解这两种设计所产生的性能区别而言十分重要。
