网络设备管理

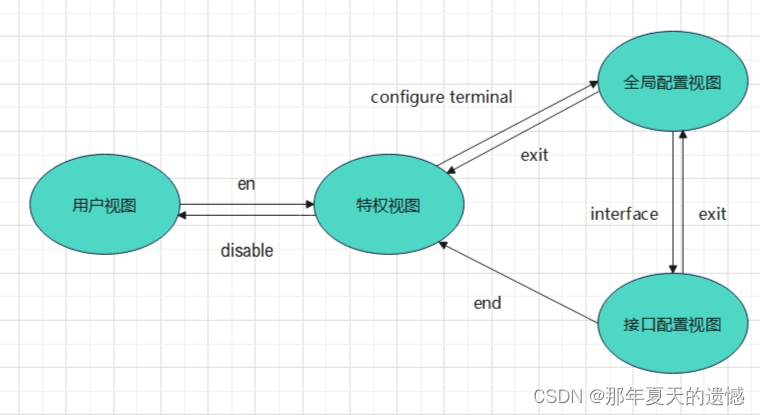

一、模式切换

思科设备：

Router>                  普通用户模式

Router#                  系统/特权用户模式

Router(config)#      全局配置模式

Router(config-if)#   接口配置模式

华为设备：

<Huawei>                 用户视图   对应Router>

[Huawei]                   系统视图   对应Router# + Router(config)#

[Huawei-Serial1/0]    接口视图   对应Router(config-if)#

二、常用查看命令

Router#show running-config              查看当前设备运行配置

Router#show startup-config               查看当前设备启动时的配置

Router#show version                         查看版本信息

Router#show ip interface                   查看当前接口与IP相关的信息

Router#show ip interface brief           查看当前接口与IP相关的简单信息

Switch#show vlan                              查看交换机的vlan信息

Router#show ip protocols                  查看路由协议

Router#show ip route                        查看路由表

Router#show access-lists 101          查看访问列表101

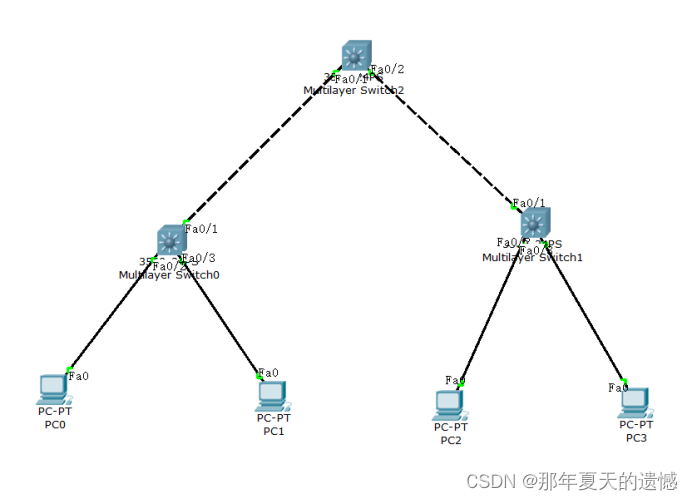

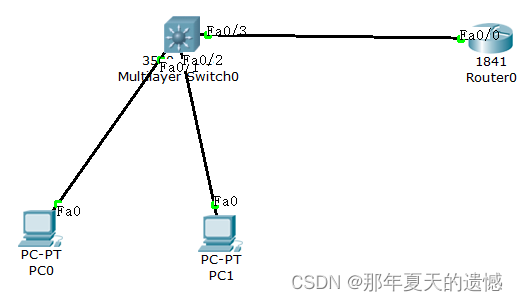

三、VLAN实验

Sc1

Switch(config)#vlan 50                                              在交换机1上建立vlan50

Switch(config)#vlan 60                                              在交换机1上建立vlan60

Switch(config)#hostname Sc1                                   给设备命名为Sc1

Sc1(config)#interface range f0/1-4                            进入1-4端口

Sc1(config-if-range)#switchport access vlan 50        把1-4端口分配到vlan50

Sc1(config-if-range)#exit

Sc1(config)#interface range f0/9-12                          进入9-12端口

Sc1(config-if-range)#switchport access vlan 60        把9-12端口分配到vlan60

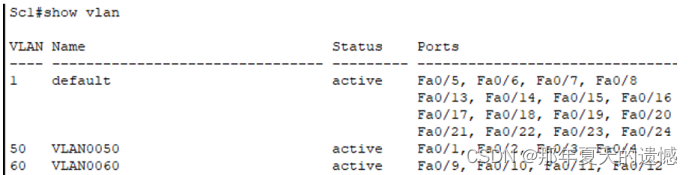

Sc1#show vlan                                                          show命令查看Sc1上的vlan

Switch(config)#ip routing                                 启动交换机路由功能

Sc1(config)#interface vlan 50                          进入vlan50

Sc1(config-if)#ip address 192.168.10.1 255.255.255.0   给vlan50配置ip地址

Sc1(config)#interface vlan 60                          进入vlan60

Sc1(config-if)#ip address 192.168.20.1 255.255.255.0   给vlan60配置ip地址

Sc2

Switch(config)#vlan 50                           在交换机2上建立vlan50

Switch(config)#vlan 60                           在交换机2上建立vlan60

Switch(config)#hostname Sc2                      给设备命名为Sc2

Sc2(config)#interface range f0/1-4               进入1-4端口

Sc2(config-if-range)#switchport access vlan 50   把1-4端口分配到vlan50

Sc2(config)#interface range f0/9-12              进入9-12端口

Sc2(config-if-range)#switchport access vlan 60   把9-12端口分配到vlan60

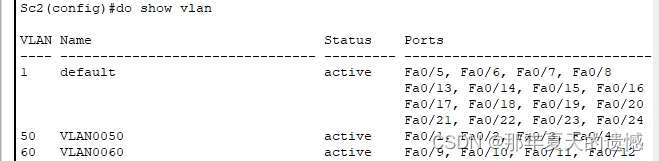

Sc2#show vlan                                    show命令查看Sc2上的vlan

Sc2(config)#ip routing                                     启动交换机路由功能

Sc2(config)#interface vlan 50                          进入vlan50

Sc2(config-if)#ip address 192.168.10.1 255.255.255.0   给vlan50分配ip地址

Sc2(config)#interface vlan 60                          进入vlan60

Sc2(config-if)#ip address 192.168.20.1 255.255.255.0   给vlan60配置ip地址

S3

Switch(config)#interface f0/1                           进入f0/1端口

Switch(config-if)#switchport trunk encapsulation dot1q  改变封装方式

Switch(config-if)#switchport mode trunk                 把端口配置成trunk模式

Switch(config)#interface f0/2                           进入f0/1端口

Switch(config-if)#switchport trunk encapsulation dot1q  改变封装方式

Switch(config-if)#switchport mode trunk                 把端口配置成trunk模式

Switch(config-if)#exit

计算机1 ip：192.168.10.2 255.255.255.0 默认网关：192.168.10.1

计算机2 ip：192.168.20.2 255.255.255.0 默认网关：192.168.20.1

计算机3 ip：192.168.10.3 255.255.255.0 默认网关：192.168.10.1

计算机4 ip：192.168.20.3 255.255.255.0 默认网关：192.168.20.1

不同交换机上相同的vlan，ip地址要相同

ip routing 只有三层交换机有

封装成trunk的端口属于所有虚拟局域网 用show vlan命令找不到

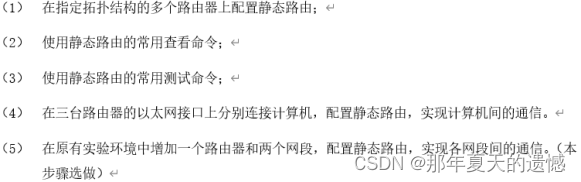

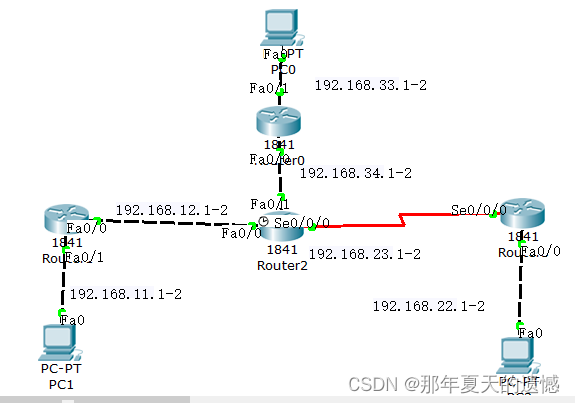

四、静态路由实验

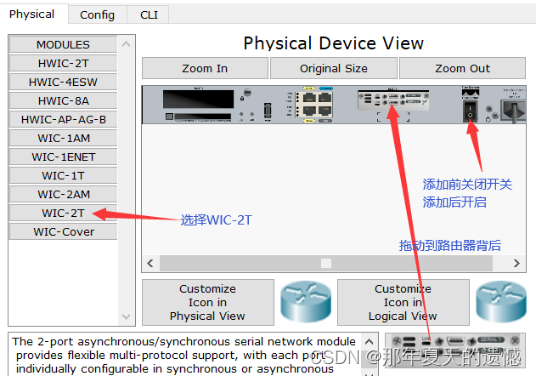

路由器串行接口的添加

计算机与路由器的连线用双绞线，R2与R3用串行线缆连接

连接后路由器所有端口默认为关闭状态（R2例）

Router(config)#interface s0/0/0                  进入端口

Router(config-if)#no shutdown                    使用no shutdown命令打开端口

Router(config-if)#

%LINK-5-CHANGED: Interface Serial0/0/0, changed state to up

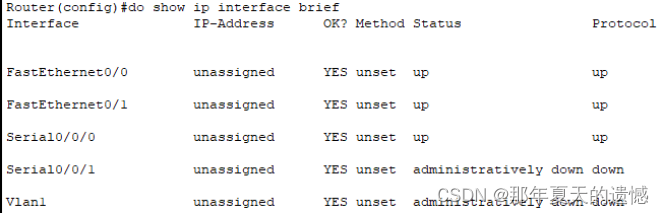

Router(config)#do show ip interface brief        查看路由器端口状态

分配端口ip地址（R3例）

Router(config)#int f0/0                                    进入端口

Router(config-if)#ip address 192.168.22.1 255.255.255.0    分配ip地址

Router(config-if)#int s0/0/0                               进入端口

Router(config-if)#ip address 192.168.23.2 255.255.255.0    分配ip地址

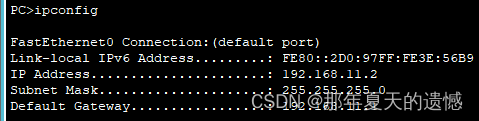

分配计算机ip地址（计算机1例）

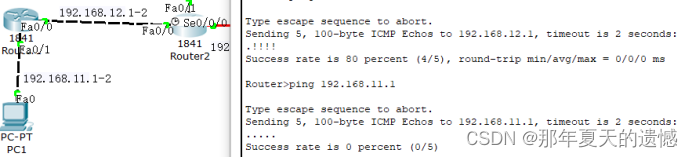

Ping命令测试（R2） 可ping通相邻路由器相邻端口

配置静态路由（R1）

Router(config)#ip route 192.168.23.0 255.255.255.0 192.168.12.2

Router(config)#ip route 192.168.34.0 255.255.255.0 192.168.12.2

Router(config)#ip route 192.168.22.0 255.255.255.0 192.168.12.2

Router(config)#ip route 192.168.33.0 255.255.255.0 192.168.12.2

配置静态路由（R2）

Router(config)#ip route 192.168.11.0 255.255.255.0 192.168.12.1

Router(config)#ip route 192.168.22.0 255.255.255.0 192.168.23.2

Router(config)#ip route 192.168.33.0 255.255.255.0 192.168.34.2

配置静态路由（R3）

Router(config)#ip route 192.168.11.0 255.255.255.0 192.168.23.1

Router(config)#ip route 192.168.12.0 255.255.255.0 192.168.23.1

Router(config)#ip route 192.168.34.0 255.255.255.0 192.168.23.1

Router(config)#ip route 192.168.33.0 255.255.255.0 192.168.23.1

配置静态路由（R4）

Router(config)#ip route 192.168.11.0 255.255.255.0 192.168.34.1

Router(config)#ip route 192.168.12.0 255.255.255.0 192.168.34.1

Router(config)#ip route 192.168.23.0 255.255.255.0 192.168.34.1

Router(config)#ip route 192.168.22.0 255.255.255.0 192.168.34.1

用Router#show running-config命令 查看静态路由（R4）

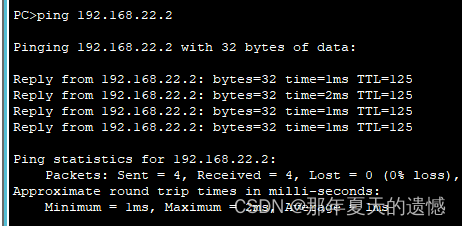

测试连通性（计算机1）都可ping通

静态路由命令：

Router(config)#ip route 非直连网段 子网掩码 到该网段的相邻路由器相邻端口

删除静态路由，配置缺省路由（R3）

Router(config)#no ip route 192.168.11.0 255.255.255.0 192.168.23.1

Router(config)#no ip route 192.168.12.0 255.255.255.0 192.168.23.1

Router(config)#no ip route 192.168.34.0 255.255.255.0 192.168.23.1

Router(config)#no ip route 192.168.33.0 255.255.255.0 192.168.23.1

Router(config)#ip route 0.0.0.0 0.0.0.0 192.168.23.1

缺省路由命令：

Router(config)#ip route 0.0.0.0 0.0.0.0 相同的到该网段的相邻路由器相邻端口

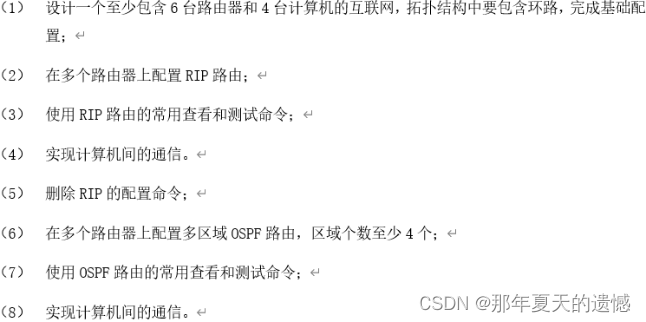

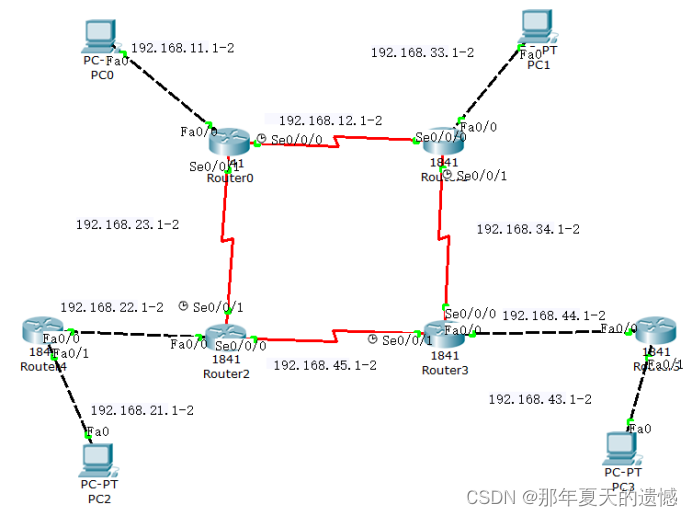

五、动态路由实验

配置ip地址并查看（R0例）

Router(config)#int f0/0

Router(config-if)#ip address 192.168.11.2 255.255.255.0

Router(config-if)#int s0/0/0

Router(config-if)#ip address 192.168.12.1 255.255.255.0

Router(config-if)#int s0/0/1

Router(config-if)#ip address 192.168.23.1 255.255.255.0

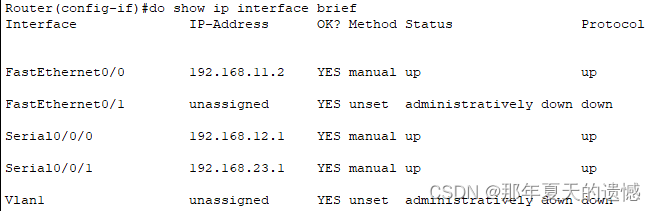

Router(config-if)#do show ip interface brief

配置rip协议

R0

Router(config)#router rip                                激活rip协议

Router(config-router)#network 192.168.11.0               添加直连网段

Router(config-router)#network 192.168.12.0               添加直连网段

Router(config-router)#network 192.168.23.0               添加直连网段

R2

Router(config)#router rip

Router(config-router)#network 192.168.22.0

Router(config-router)#network 192.168.23.0

Router(config-router)#network 192.168.45.0

R3

Router(config)#router rip

Router(config-router)#network 192.168.45.0

Router(config-router)#network 192.168.44.0

Router(config-router)#network 192.168.34.0

R4

Router(config)#router rip

Router(config-router)#network 192.168.12.0

Router(config-router)#network 192.168.34.0

Router(config-router)#netwoek 192.168.33.0

R左一

Router(config)#router rip

Router(config-router)#network 192.168.21.0

Router(config-router)#network 192.168.22.0

R右一

Router(config)#router rip

Router(config-router)#net 192.168.44.0

Router(config-router)#net 192.168.43.0

查看rip协议

Router#show running-config

Router#show ip protocols(R0)                          查看路由协议

Router#show ip route(R0)                                查看路由表

测试

pc2 ping pc1

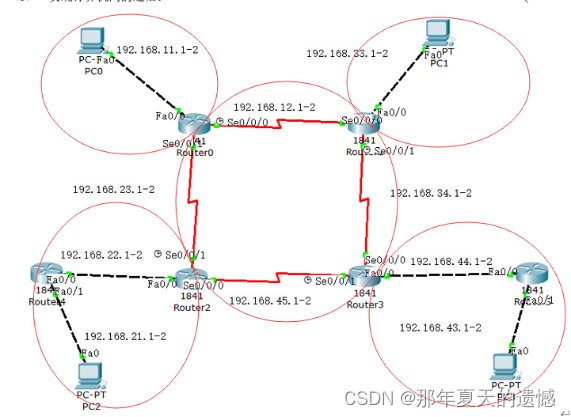

配置ospf

Router(config)#no router rip                   删除路由器上所有的rip协议

或

Router(config)#router rip

Router(config-router)#no network 192.168.12.0  删除路由器上某条rip协议

R0

Router(config)#router ospf 100

Router(config-router)#network 192.168.12.0 0.0.0.255 area 0

Router(config-router)#network 192.168.23.0 0.0.0.255 area 0

Router(config-router)#network 192.168.11.0 0.0.0.255 area 1

R1

Router(config)#router ospf 100

Router(config-router)#network 192.168.12.0 0.0.0.255 area 0

Router(config-router)#network 192.168.34.0 0.0.0.255 area 0

Router(config-router)#network 192.168.33.0 0.0.0.255 area 2

R2

Router(config)#router ospf 100

Router(config-router)#network 192.168.22.0 0.0.0.255 area 3

Router(config-router)#network 192.168.23.0 0.0.0.255 area 0

Router(config-router)#network 192.168.45.0 0.0.0.255 area 0

R3

Router(config)#router ospf 100

Router(config-router)#network 192.168.45.0 0.0.0.255 area 0

Router(config-router)#network 192.168.44.0 0.0.0.255 area 4

Router(config-router)#network 192.168.34.0 0.0.0.255 area 0

R4

Router(config)#router ospf 100

Router(config-router)#network 192.168.22.0 0.0.0.255 area 3

Router(config-router)#network 192.168.21.0 0.0.0.255 area 3

R5

Router(config)#router ospf 100

Router(config-router)#network 192.168.44.0 0.0.0.255 area 4

Router(config-router)#network 192.168.43.0 0.0.0.255 area 4

查看ospf配置（R0）

Router#show running-config

查看路由表（R0）

Router#show ip route

测试连通性

六、访问列表

在交换机上配置标准访问列表，禁止指定计算机访问交换机

S1（vlan10 12.0.0.1）

Switch#conf t                                           切换全局模式

Switch(config)#vlan 10                                   创建10号虚拟局域网

Switch(config-vlan)#interface range f0/1-3

Switch(config-if-range)#switchport access vlan 10            把1-3端口分配到vlan10下

Switch(config-if-range)#int vlan 10                        给vlan10分配ip地址

Switch(config-if)#ip address 12.0.0.1 255.255.255.0

Switch(config)#access-list 1 deny host 12.0.0.11       创建访问列表1禁止主机1访问

Switch(config)#access-list 1 permit any                    访问列表1允许其他访问

Switch(config)#int vlan 10

Switch(config-if)#ip access-group 1 in                    把访问列表1分配给vlan10

Switch(config-if)#do show access-lists 1                   查看访问列表1

Switch(config)#no access-list 1 permit any

Switch(config)#no access-list 1 deny host 12.0.0.11             删除访问列表1

在路由器上配置扩展访问列表，允许指定计算机使用telnet登录路由器，但禁止该计算机ping路由器；禁止其他计算机访问路由器

R1（12.0.0.2）

Router(config)#int f0/0                                      进入f0/0端口并打开

Router(config-if)#no shut

Router(config-if)#ip address 12.0.0.2 255.255.255.0              分配ip地址

Router(config)#line vty 0 4                                        打开telnet功能

Router(config-line)#password 123                            设置密码123

Router(config)#access-list 101 permit tcp host 12.0.0.11 any eq 23

创建访问列表101 主机1允许telnet R1

Router(config)#access-list 101 deny icmp host 12.0.0.11 any      主机1禁止ping R1

Router(config)#access-list 101 deny ip any any                            其他主机禁止访问

Router(config)#do show access-lists 101                                      查看访问列表101

七、华为设备

华为display命令可以在任何模式下查看，相当于show

display current-configuration = show running查看运行配置

undo命令相当于no

quit命令相当于exit

显示路由表信息 display ip routing-table

RIP协议

rip                        启动RIP协议

network all           指定网络能使用RIP
