一、前期准备

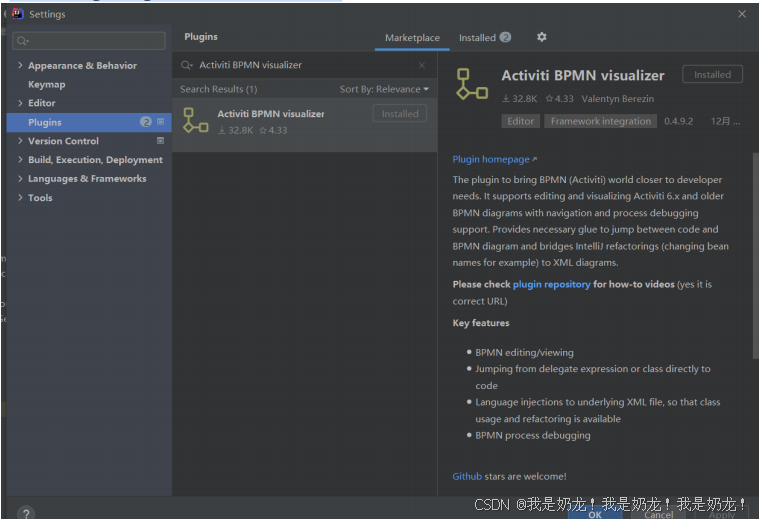

( 一） setting 的 Plugins 中搜索并点击 installed

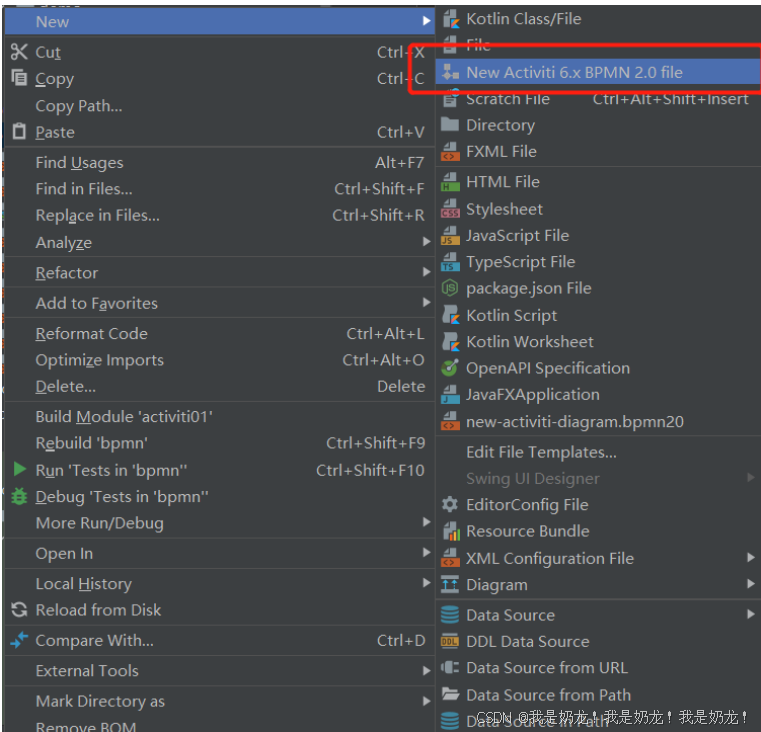

（二）在此处可看到创建BPMN文件、或者可以编辑即可

(三)创建项目,并导入相关jar包

<dependency>
<groupId>org.activiti</groupId>
<artifactId>activiti-spring-boot-starter-basic</artifactId>
<version>5.22.0</version>
</dependency>
<dependency>
<groupId>org.activiti</groupId>
<artifactId>activiti-rest</artifactId>
<version>5.22.0</version>
</dependency>
<dependency>
<groupId>org.activiti</groupId>
<artifactId>activiti-diagram-rest</artifactId>
<version>5.22.0</version>
</dependency>
<dependency>
<groupId>org.activiti</groupId>
<artifactId>activiti-spring</artifactId>
<version>5.22.0</version></dependency>
<dependency>
<groupId>org.activiti</groupId>
<artifactId>activiti-json-converter</artifactId>
<version>5.22.0</version>
</dependency>

（四） activiti配置文件（activiti.cfg.xml放于resource文件夹下）

<?xml version="1.0" encoding="UTF-8"?>

<beans xmlns = "http://www.springframework.org/schema/beans"

xmlns:xsi = "http://www.w3.org/2001/XMLSchema-instance"

xsi:schemaLocation = "http://www.springframework.org/schema/beans

http://www.springframework.org/schema/beans/spring

beans.xsd" >



<bean id = "dataSource" class = "org.apache.commons.dbcp.BasicDataSource" >

<property name = "driverClassName" value = "com.mysql.jdbc.Driver" />

<property name = "url" value = "jdbc:mysql:///activiti?

nullCatalogMeansCurrent=true" />

<property name = "username" value = "root" />

<property name = "password" value = "root" />

<property name = "maxActive" value = "3" />

<property name = "maxIdle" value = "1" />

</bean>



<bean id = "processEngineConfiguration"

class = "org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration" >



<property name = "dataSource" ref = "dataSource" />



<property name = "databaseSchemaUpdate" value = "true" />

</bean>

</beans>

二、流程图制作

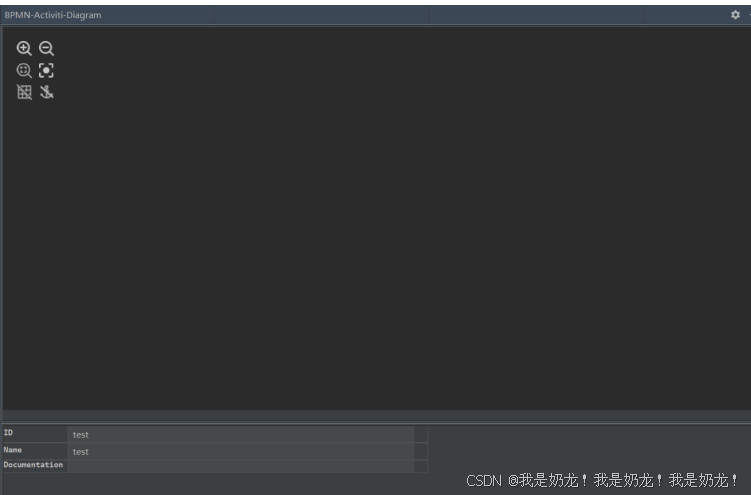

（一）首先创建一个 bpmn2.0 文件，然后编辑，上述有提到。

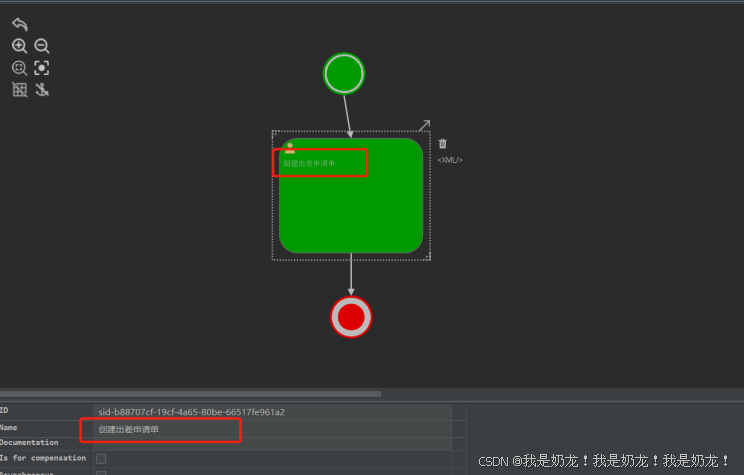

（二）右键可创建组件

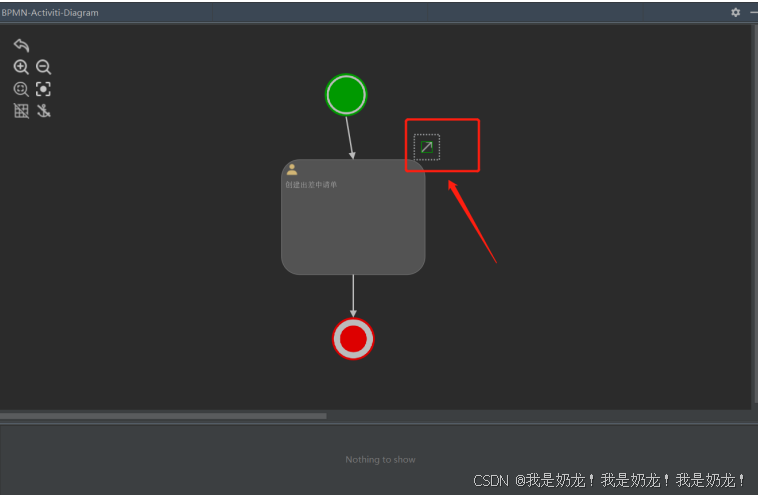

（三）连线点击右上角的箭头并拖动到其他组件中

(四)生成流程图片

三、创建activiti表与了解其结构

( 一 )activiti 创建表方式 :

1 、使用方法 getDefaultProcessEngine

2 、默认从 resources 下读取名字为 actviti.cfg.xml 的文件

3 、创建 processEngine 时，就会创建 mysql 的表

我使用的第二种方式创建表 :

@Test
public void testCreat() {
ProcessEngineConfiguration processEngineConfiguration =
ProcessEngineConfiguration.createProcessEngineConfigurationFromResource("activi
ti.cfg.xml", "processEngineConfiguration");
ProcessEngine processEngine =
processEngineConfiguration.buildProcessEngine();
System.out.println("processEngine = " + processEngine);
}

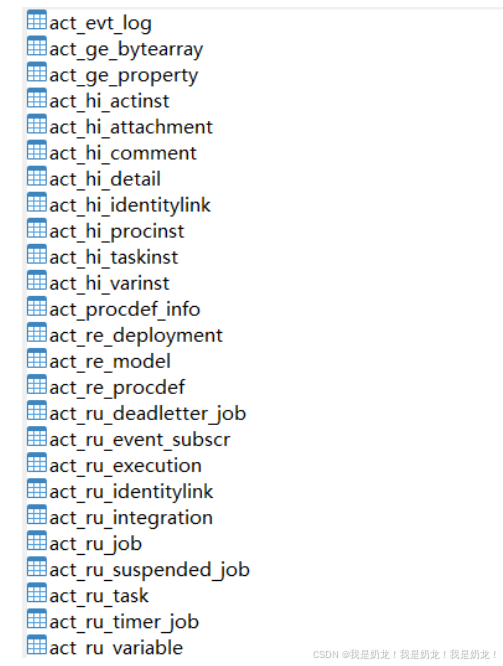

（二）了解 activiti 表结构

act_hi * ： 'hi’ 表示 history ，历史数据。

act_ge ： 'ge’ 表示 general ，通用数据。

act_evt_ ： 'evt’ 表示 event ，事件日志。

act_procdef * ： 'procdef’ 表示 processdefine ，流程定义信息。

act_re ： 're’ 表示 repository ，静态资源。

act_ru_ ： 'ru’ 表示 runtime ，表示运行时数据

四、流程部署

（一）流程部署

@Test
public void testDeployment(){
// 1.创建processEngine
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
// 2.获取RepositoryService
RepositoryService repositoryService =
processEngine.getRepositoryService();
// 3.使用service进行流程部署 ，定义流程名，把 bpmn 和 png 部署到数据库
Deployment deployment = repositoryService.createDeployment()
.name("申诉流程")
.addClasspathResource("bpmn/activiti.bpmn20.xml")
.addClasspathResource("bpmn/activiti.png")
.deploy();
System.out.println("流程部署id = " + deployment.getId());
System.out.println("流程部署name = " + deployment.getName());
}

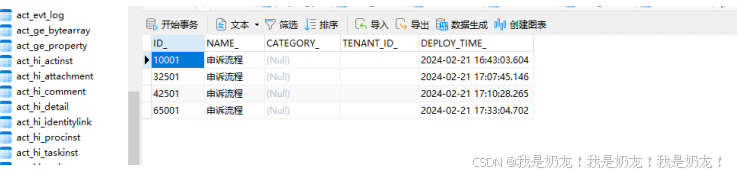

部署完成后会在act_re_deoloyment表中插入一条部署记录

五、启动流程实例

（一）启动流程实例，先找到刚刚流程定义的 key

@Testpublic void testStartProcess(){
// 1. 创建ProcessEngine
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
// 2. 获取RuntimeService
RuntimeService runtimeService = processEngine.getRuntimeService();
// 3. 根据流程定义的id启动流程
ProcessInstance myEvection =
runtimeService.startProcessInstanceByKey("activiti.bpmn20");
System.out.println("流程定义id = " + myEvection.getProcessDefinitionId());
System.out.println("流程实例id = " + myEvection.getId());
System.out.println("当前活动id = " + myEvection.getActivityId());}

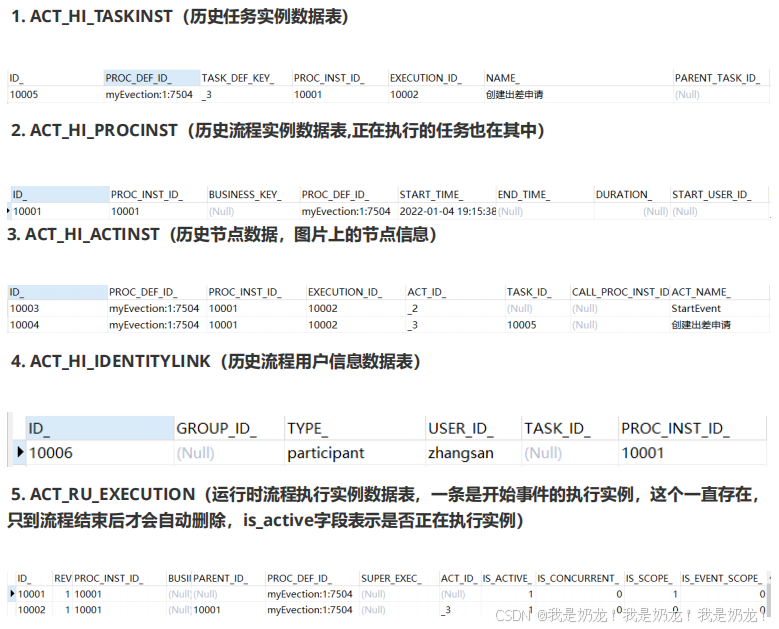

（二）启动流程修改的表

6. ACT_RU_TASK（运行时任务信息数据信息表）

五、查询个人代办任务

@Test
public void testFindPersonalTaskList(){
// 1.获取流程引擎 ProcessEngine processEngine =
ProcessEngines.getDefaultProcessEngine();
// 2.获取taskService
TaskService taskService = processEngine.getTaskService();
// 3.根据流程key 和 任务负责人 查询任务
List<Task> list = taskService.createTaskQuery()
.processDefinitionKey("activiti.bpmn20")
.taskAssignee("员工")
.list();
for (Task task : list) {
System.out.println("流程实例id = " + task.getProcessInstanceId());
System.out.println("任务id = " + task.getId());
System.out.println("任务负责人id = " + task.getAssignee());
System.out.println("任务名称 = " + task.getName()); }
}

六、完成个人任务

@Testpublic void completTesk(){
// 1.获取流程引擎
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
// 2.获取taskService
TaskService taskService = processEngine.getTaskService();
List<Task> task = taskService.createTaskQuery()
.processDefinitionKey("activiti.bpmn20")
.taskAssignee("员工")
.list();
for (Task task1:task){
if (task1.getId().equals("85004")){
taskService.complete(task1.getId());
System.out.println("流程实例id = " + task1.getProcessInstanceId());
System.out.println("任务id = " + task1.getId());
System.out.println("任务负责人id = " + task1.getAssignee());
System.out.println("任务名称 = " + task1.getName());
}
}
//在完成任务时同时添加批注信息
@Test
public void testAddComment(){ //任务负责人
String assignee = "总公司";
//创建ProcessEngine对象
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
//获取TaskService
TaskService taskService = processEngine.getTaskService();
//获取任务集合
List<Task> taskList = taskService.createTaskQuery()
.processDefinitionKey("activiti.bpmn20").taskAssignee(assignee)
.list();
//遍历任务列表
for(Task task:taskList){
//在任务执行之前任务添加批注信息
taskService.addComment(task.getId(),task.getProcessInstanceId(),task.getName()+
"审批通过");
taskService.complete(task.getId()); }}

此时再次查询员工的代办任务就为空了

七、查看历史信息

@Testpublic void testSelectHistoryTask(){
//流程实例ID
String processInstanceId = "22501";
//任务审核人
String taskAssignee = "服务站长";
//创建ProcessEngine对象
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
//获取historyService
HistoryService historyService = processEngine.getHistoryService();
//获取taskService
TaskService taskService = processEngine.getTaskService();
//获取历史审核信息
List<HistoricActivityInstance> list = historyService
.createHistoricActivityInstanceQuery().activityType("userTask")
.processInstanceId(processInstanceId)
.taskAssignee(taskAssignee)
.finished()
.list();
for(HistoricActivityInstance instance:list){
System.out.println("任务名称:"+instance.getActivityName());
System.out.println("任务开始时间:"+instance.getStartTime());
System.out.println("任务结束时间:"+instance.getEndTime());
System.out.println("任务耗时:"+instance.getDurationInMillis());
//获取审核批注信息
List<Comment> taskComments =
taskService.getTaskComments(instance.getTaskId());
if(taskComments.size()>0){
System.out.println("审批批注:"+taskComments.get(0).getFullMessage());
} }}

八、使用网关控制流程走向

网关和分支是流程图中相当重要的一环。毕竟不可能所有流程都是一条直线走到底的，可能需要并行处

理，也可能需要根据条件的不同选择对应的路由，网关的作用正是在此。

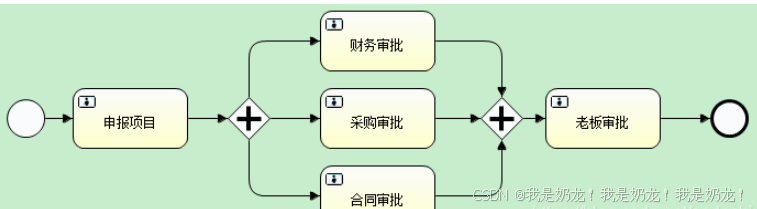

并行网关

并行网关就是当流程到达改网关时，会分成多个分支，对应业务中的并发情况。

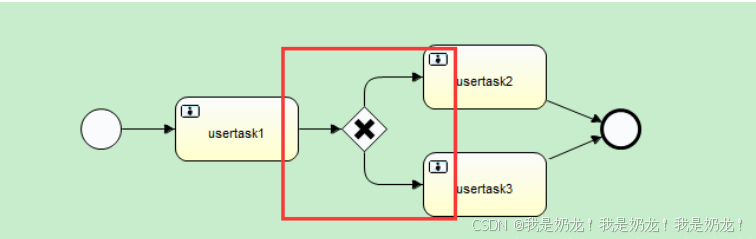

排他网关

当流程执行到排他网关时，排他网关会选择第一条符合条件路由走出。

包含网关

包含网关融合了并行网关和排他网关的特点，并行网关的 “ 出线 ” 属于无条件，而排他网关只能选择符合

条件的第一条 “ 出线 ” 。那如果我们需要一个路由选择，只要满足条件的 “ 出线 ” ，都可以路由走出去，这

时候需要选择包含网关。

我这里介绍排他网关的使用

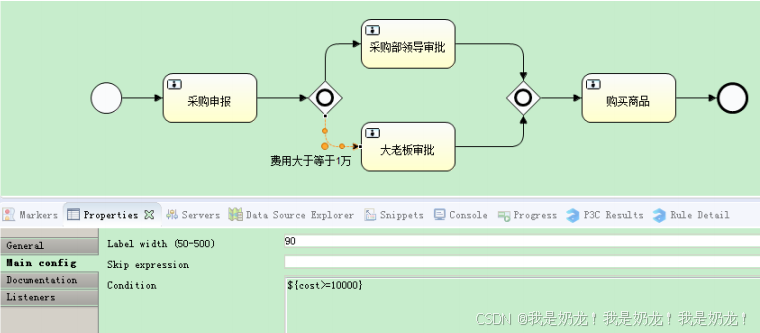

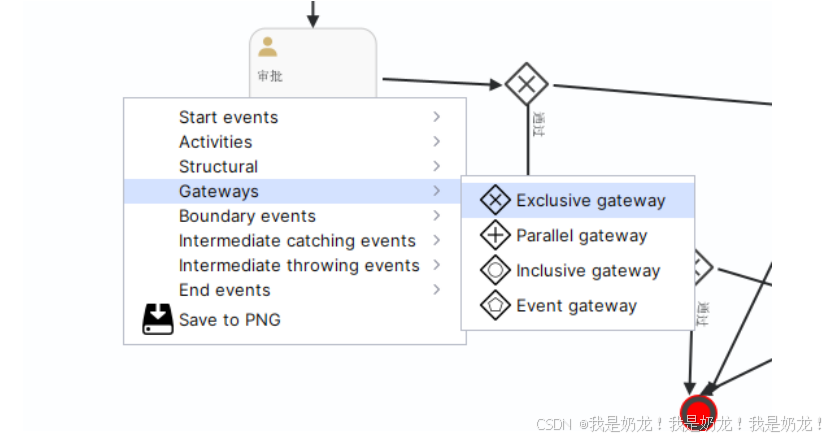

（一）在制作流程图时选择排他网关

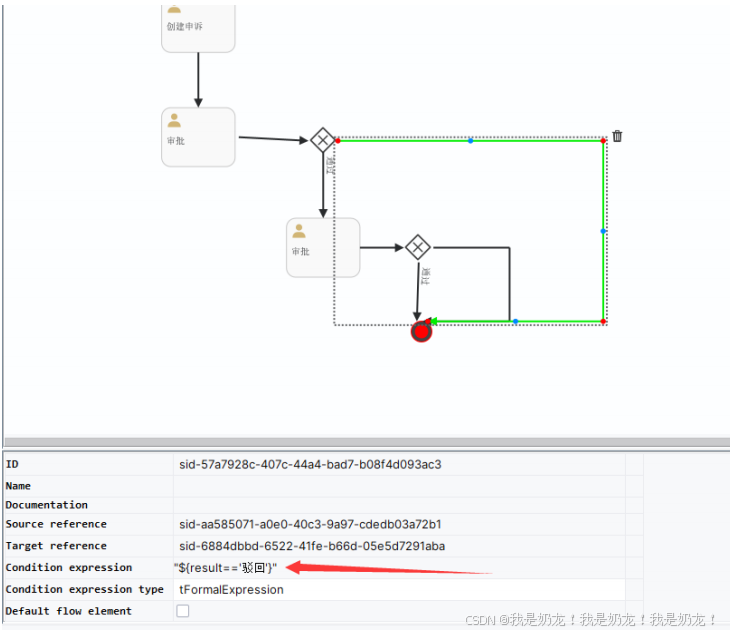

点击排他网关对应的流程线，可以添加走向此流程线需满足的条件

@Test
public void errorCompletTesk(){
// 1.获取流程引擎
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
// 2.获取taskService
TaskService taskService = processEngine.getTaskService();
Map<String, Object> variables = new HashMap<>();
variables.put("result", "驳回");
// 替换为你的变量名和值
Task task = taskService.createTaskQuery()
.processDefinitionKey("activiti.bpmn20")
.taskAssignee("服务站长")
.singleResult();
taskService.complete(task.getId(),variables);
}

然后完成个人任务时，将参数带进去即可

九、查看工作流状态

@Test
public void status(){
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
// 获取运行时服务
RuntimeService runtimeService = processEngine.getRuntimeService();
// 查询流程实例
ProcessInstance processInstance =
runtimeService.createProcessInstanceQuery()
.processInstanceId("67501") .singleResult();// 替换为实际的流程实例ID
// 判断流程是否结束
boolean isProcessEnded = processInstance == null;
if (isProcessEnded) {
System.out.println("工作流已结束"); } else {
System.out.println("工作流尚未结束");
}
}
