在做课程设计的时候，需要自己根据截止频率使用运放设计有源低通滤波器。所以就记录下来了自己的设计过程、电路参数计算过程以及仿真过程。供大家参考。

一、低通滤波器设计

1、电路设计

这里设计的是二阶有源低通滤波器，不想看原理的可以直接跳到后面的参数计算部分。

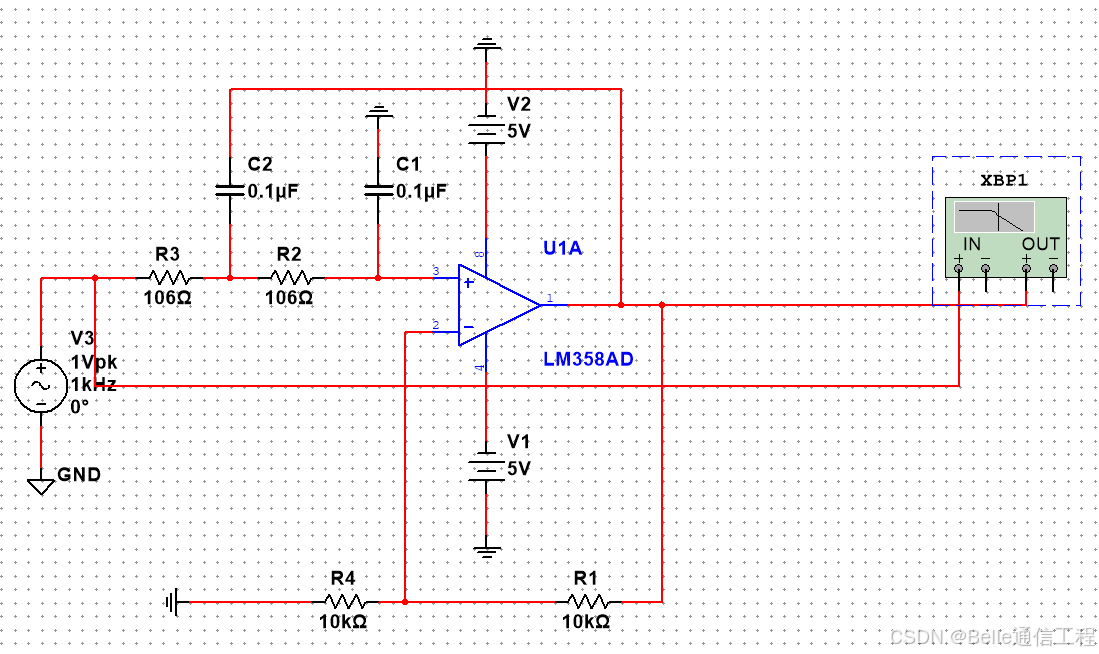

图1为一个经典的滤波器电路，也是我们本次设计所使用的电路的基本模型。

图1：典型二阶有源低通滤波器

其正弦传递函数可通过下面的联立方程求得：

$\left\{ \begin{aligned} -\frac{\dot{U}_i}{R}+ \left(\frac{2}{R}+j\omega C\right)\dot{U}_i-j\omega C \dot{U}_o-\frac{1}{R}\frac{\dot{U}_o}{A_{0f}}&= 0 \\ \frac{\dot{U}_i}{R} +\left(\frac{1}{R}+j\omega C \right)\frac{\dot{U}_o}{A_{0f}} &= 0 \end{aligned} \right.$

解得，

$\dot{A}_u=\frac{\dot{U}_o}{\dot{U}_i}=\frac{A_{0f}}{1+\left(3-A_{0f} \right )\left(j\omega CR \right )-\left(\omega CR\right)^2}$

进一步化简得

$\dot{A}_u=\frac{A_{0f}}{1-\left(\frac{\omega}{\omega_0} \right )^2+j\frac{1}{Q}\frac{\omega}{\omega_0}}$

式中， $A_{0f}=1+R_f/R_1$ ， $\omega_0=1/\left( RC\right )$ ， $Q=1/\left(3-A_{0f} \right )$ ，类似谐振回路的品质因数。 $Q$ 越大， $\omega=\omega_0$ 时 $\left|\dot{A}_u\right|$ 值也越大。 $1/Q$ 称为阻尼系数。
