积木报表使用

一、报表数据集

1、SQL数据集：

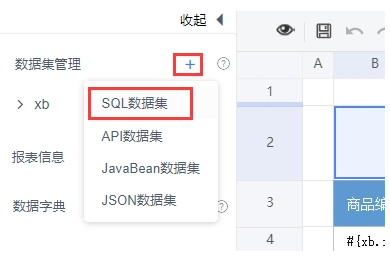

步骤1.点击“数据集管理 ->SQL数据集”

步骤2.新建sql数据源

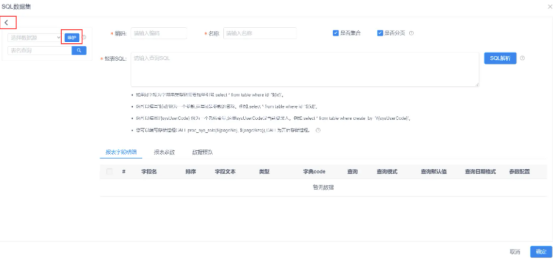

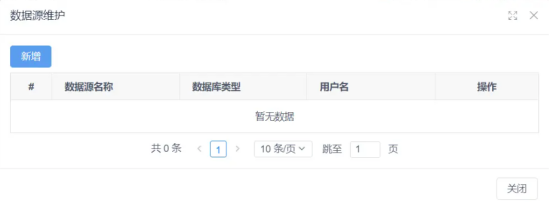

步骤3.点击维护按钮

步骤4.点击新增按钮

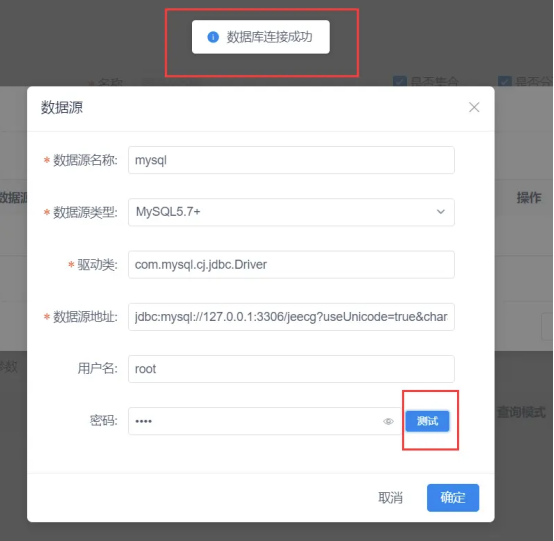

步骤5.填写连接信息，然后点击测试按钮，出现数据库连接成功，点击确定即可

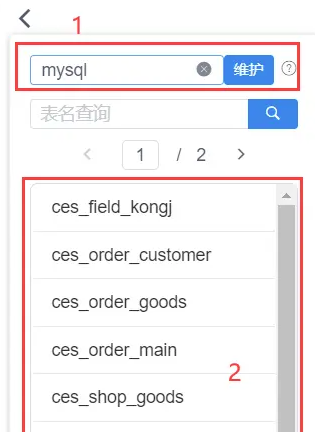

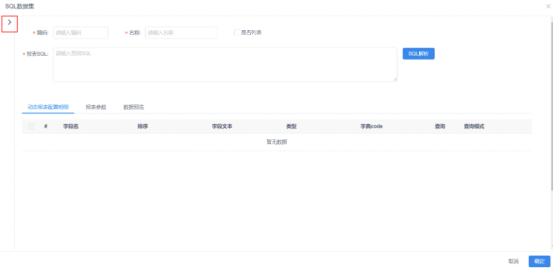

步骤6.选择数据源，下拉框（标注1）选择一个数据源，会再自动展示数据源下的所有表，标注2

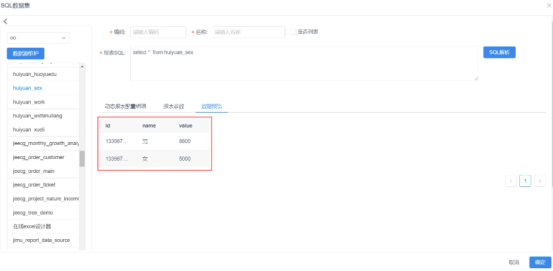

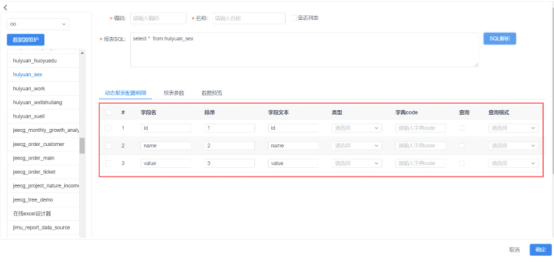

步骤7.解析数据集，在“报表SQL”中输入SQL语句，点击“SQL解析”按钮，“动态报表配置明细”中，就会显示解析的字段；

在“数据预览”中显示表内容；再输入“编码”和“名称”，完成SQL数据集添加

2、API数据集：

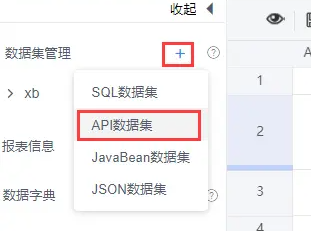

步骤1.点击“数据集管理 ->API数据集”

步骤2.进入数据集设计界面

步骤3. 在“API地址”中输入API地址，点击“API解析”，“报表字段明细”中，就会显示解析的字段，再输入“编码”和“名称”，完成API数据源添加；

二、报表分组设置

1、 纵向分组使用：

PS:对同一列中相同内容的单元格合并处理

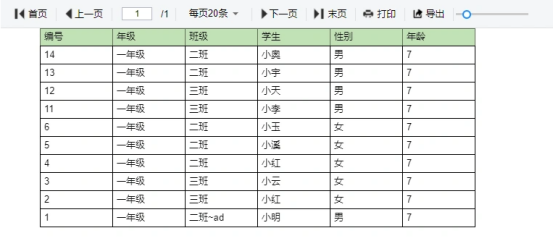

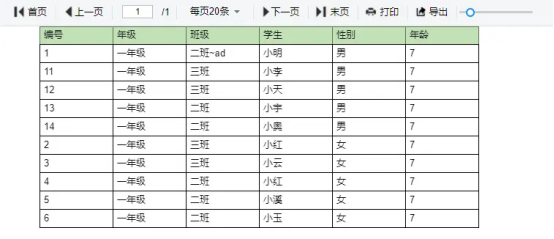

步骤1.列表数据

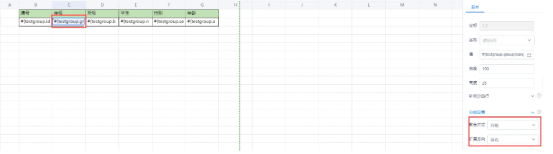

步骤2.选中年级的数据单元格，右侧分组配置中，聚合方式选择分组，扩展方向选择纵向，同样方式处理班级

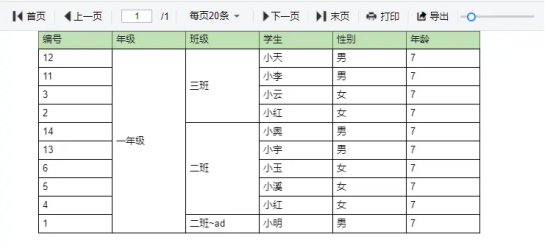

步骤3.分组后效果

2、 纵向分组注意点：

PS:分组有先后顺序

步骤4.将编号设置为纵向分组，查看结果，发现年级和班级的分组效果都没有了。

综上：分组有先后顺序，分组分完了，意味着数据就到不同组里去了，不同组的数据无法继续合并单元格。

3、 横向分组使用：

PS:内容横向分组，使用“分组—>横向”这种方式实现不了，只可使用 #{数集.customGroup(字段名)} 这种形式

步骤1.选中需要进行横向分组的单元格，找到自定义横向分组选项，点击设定

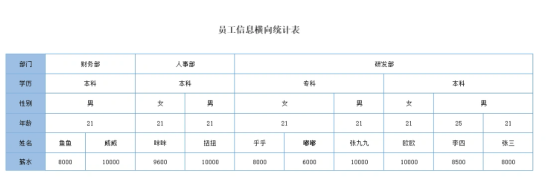

步骤2.分组后效果

4、 纵向分组小计：

步骤1.设置分组依据

步骤2.设置计算字段

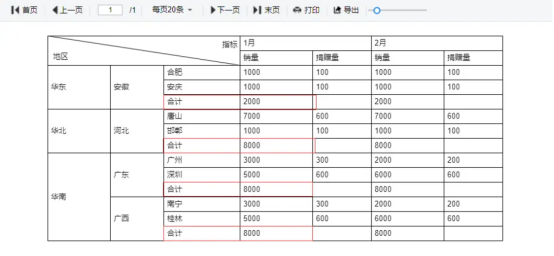

步骤3.合计效果

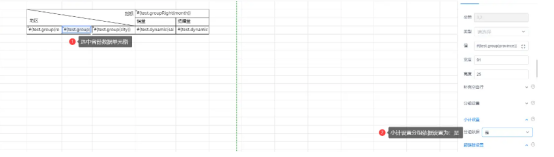

5、 横向分组小计：

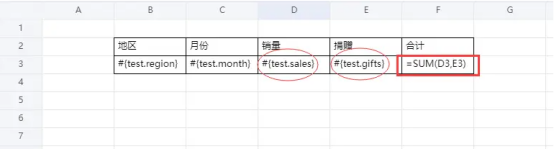

步骤1.计算方法

或者

步骤2.合计效果

三、报表钻取

1、报表钻取使用：

示例：点击 教师名字 根据不同条件跳转到不同的报表

      跳转条件如下：

      当教师年龄大于32的时候跳转至学生信息报表

      当教师年龄等于32的时候跳转到班级信息报表

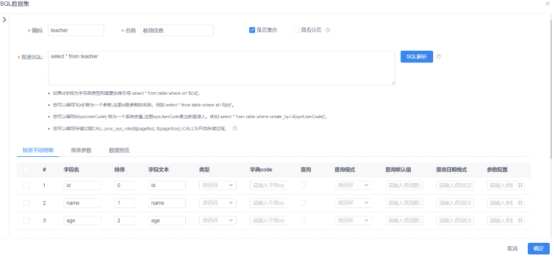

步骤1.创建一个sql的数据集，查询教师信息，名称为教师信息

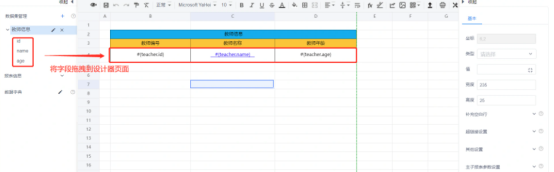

步骤2.拖拽字段到设计器页面并设置样式

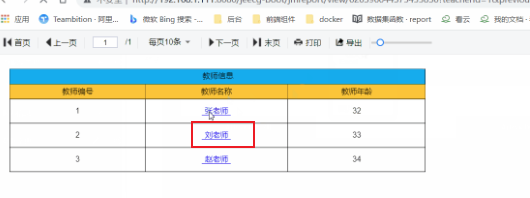

步骤3.教师信息报表预览

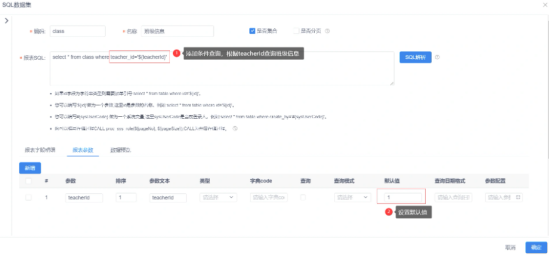

步骤4.根据老师ID teacherId，查询老师名下负责的班级表信息，名称为班级信息

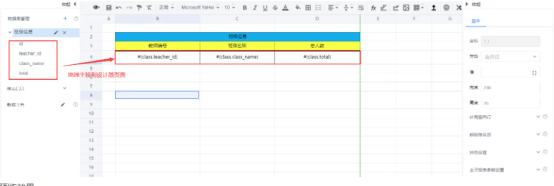

步骤5.拖拽字段到设计器页面并设置样式

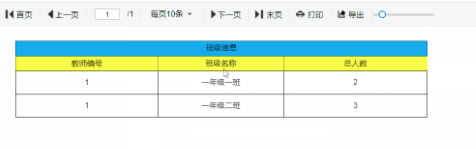

步骤6.班级信息报表预览

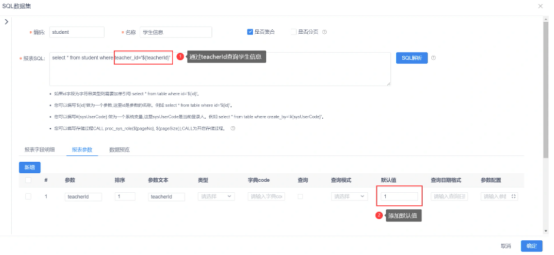

步骤7.根据老师ID teacherId，查询老师负责的学生表信息,名称为学生信息

步骤8.拖拽字段到设计器页面并设置样式

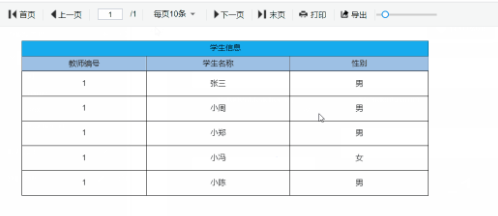

步骤9.学生信息报表预览

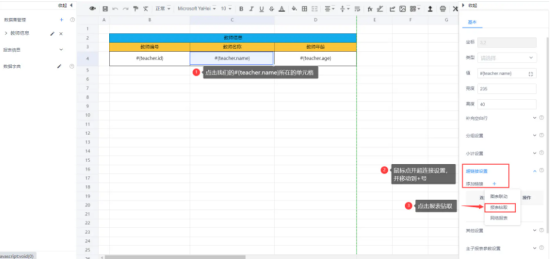

步骤10.给教师报表的字段#{teacher.name}添加钻取超链接

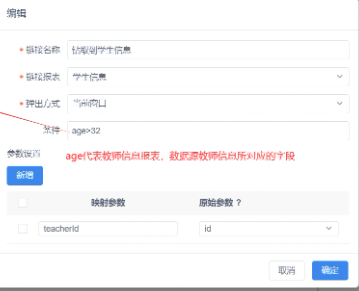

步骤11.给教师报表的字段 #{teacher.name}添加钻取链接，名称为钻取到学生信息

  a.链接名称：填写此链接名称

  b.链接报表：选择此链接需要跳转的报表 —“学生信息”

  c.弹出方式：选择弹出方式；支持新窗口打开和当前窗口打开

  d.条件：满足时才会跳转到报表—当age大于32的时候才会跳转到学生信息

  e.参数设置说明：

    原始参数—“id”为“教师信息”中的教师id

    映射参数—“teacherId”为传至“学生信息”中的参数teacherId

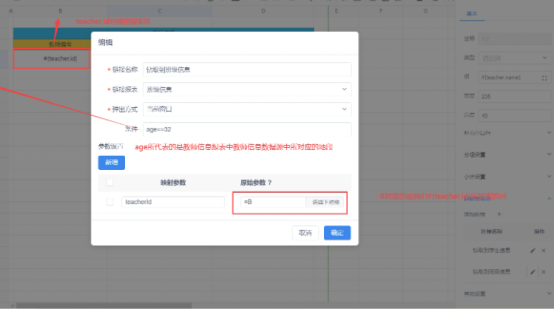

步骤12.再为#{teacher.name}添加第二个报表钻取超链接，名称为钻取到班级信息

    参数设置说明：原始参数值也可以采用表达式=B1或=B方式；如我们想要将teacherId传递过去，那么就可以写teacherId所对应的列=B；

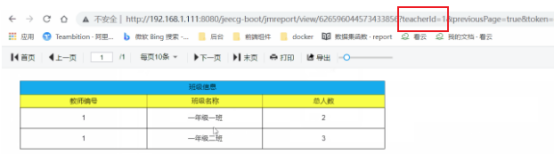

步骤13.钻取效果（**钻取到班级信息**）

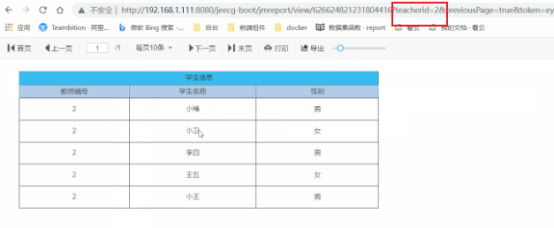

  步骤14.钻取效果（**钻取到学生信息**）

四、主子报表

1、主子表SQL数据源：

PS:报表包含了一片或者多片区域,每一片区域展示不同的数据，通过主子报表的关联，数据动态显示

步骤1.创建主表数据源，部门信息

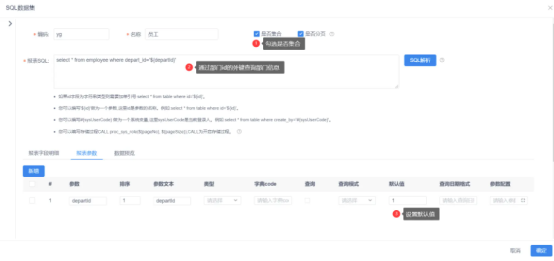

步骤2.创建子表数据源，员工信息

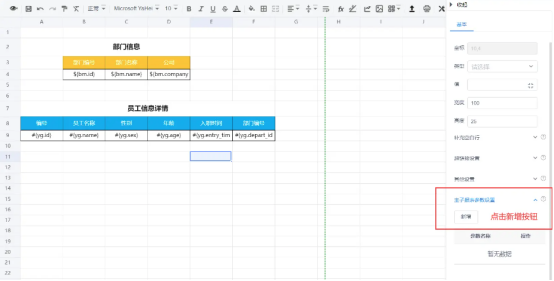

步骤3.将主表、子表字段拖拽到设计器页面

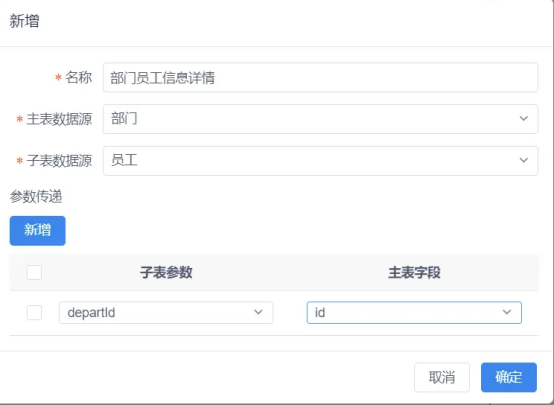

步骤4.主子报表参数设置

  a.名称：随意填写 部门员工信息详情

  b.主表数据源：主数据源对应的名称部门

  c.子表数据源：子数据源对应的名称员工

  d.参数传递：

    子表参数：子数据源员工的参数;

    主表字段：主数据源部门对应的字段

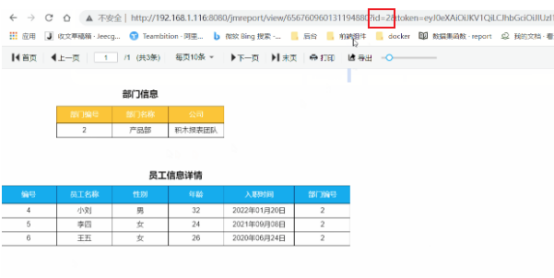

步骤5.主子表效果

五、数据字典配置

1、系统字典编码：

步骤1.点击设计页面的”添加数据字典”,进入添加数据字典页面

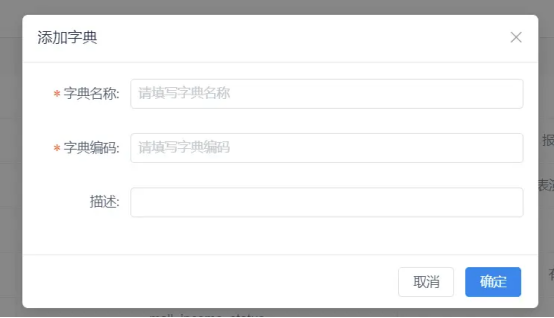

步骤2.点击数据字典页面中的“添加”按钮，添加字典基本信息

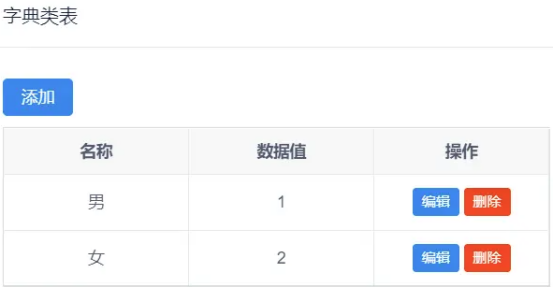

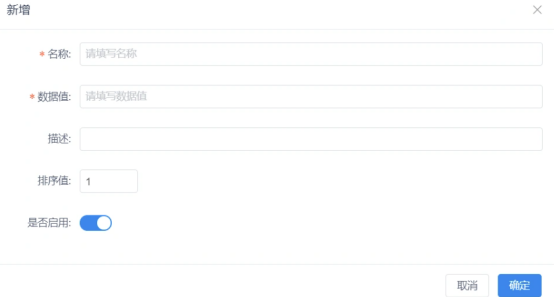

步骤3.点击数据字典页面中的“字典配置”按钮，进入数据字典配置列表

  a.名称：字典解析后显示的名称；

  b.数据值：字典需要把数据库或API中的那些值解析，对应的值；

  c.描述：简单介绍一下这个字段的用途，方便后期或团队协助查看；

  d.是否启用：是否使用该字段开关

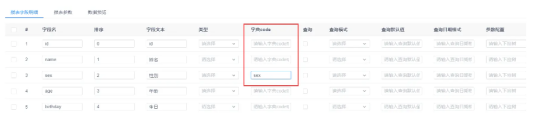

步骤4.前端使用,在字典code中直接填写字典编码即可

2、API字典：

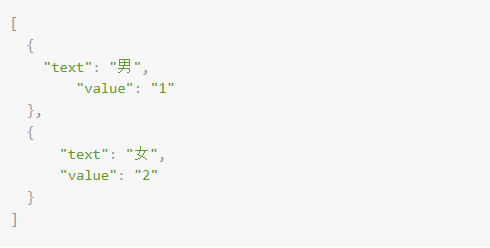

步骤1.需要get请求数据接口，返回数据JSON格式如下：

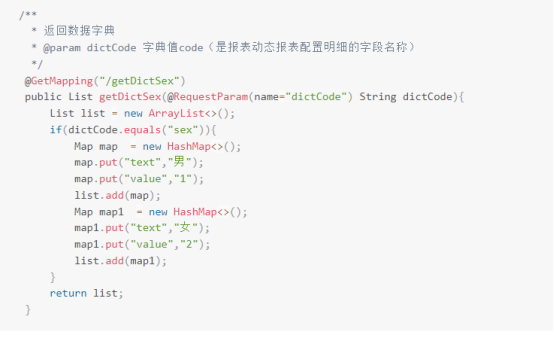

步骤2.接口代码示例：

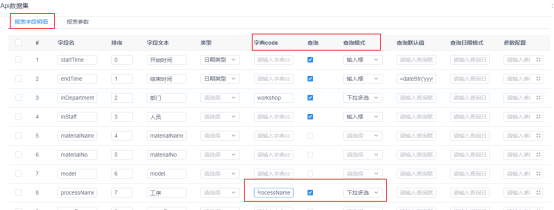

步骤3.前台需要做的配置，点开api数据集或sql数据集，在报表字段明细或报表参数中找到要配置的字段，将API地址添加到“字典code”中，勾选“查询”，“查询模式”选择为“多选查询”或“单选查询”即可；

PS:如果为外部路径则需要加http或https全路径

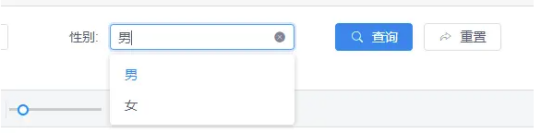

步骤4.API字典效果：

六、报表查询配置

1、文本输入框：

步骤1.查询模式为空或选择输入框时，查询条件中为输入框查询

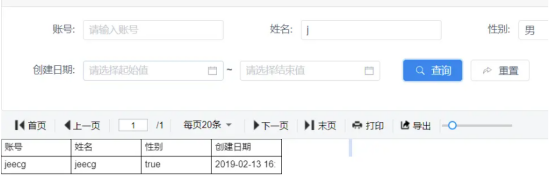

步骤2.效果：

2、下拉单选(带搜索)：

步骤1.查询模式选择下拉单选，可设置默认值

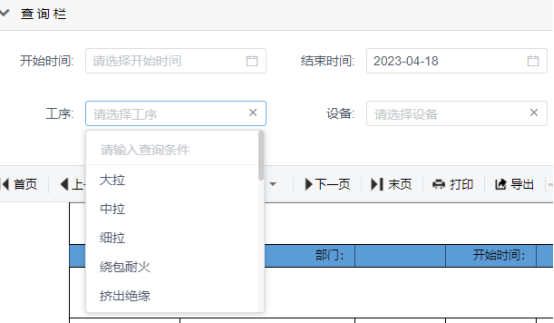

步骤2.效果：

3、下拉多选(带搜索)：

步骤1.查询模式选择下拉多选

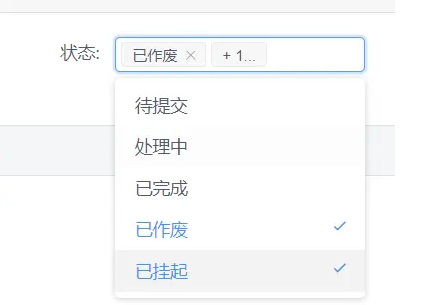

步骤2.效果：

4、范围查询：

PS：参数不支持范围查询

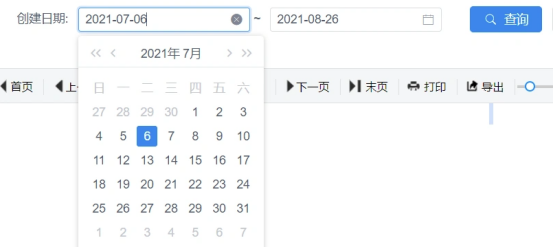

步骤1.以日期为例，类型选择日期类型或者数值类型，查询模式选择范围查询

步骤2.效果：

5、模糊查询：

步骤1.配置--查询模式选择模糊查询

步骤2.效果：
