HDL Designer代码规则检查流程
代码规则检查流程
1.1 安装工具
若主机没有安装 HDL Designer 软件时，下载软件安装包“HDS_2019.3.exe ”及破解文件 MentorKG_2012.exe， 解压完成后进行代码规则检查工具的安装过程，具体进行破解的步骤如下:
1.将 MentorKG_2012.exe 复制到安装目录下，在软件 HDS_2019 的安装文件 夹中，搜索 mgls*.dll 文件，去掉可读属性；

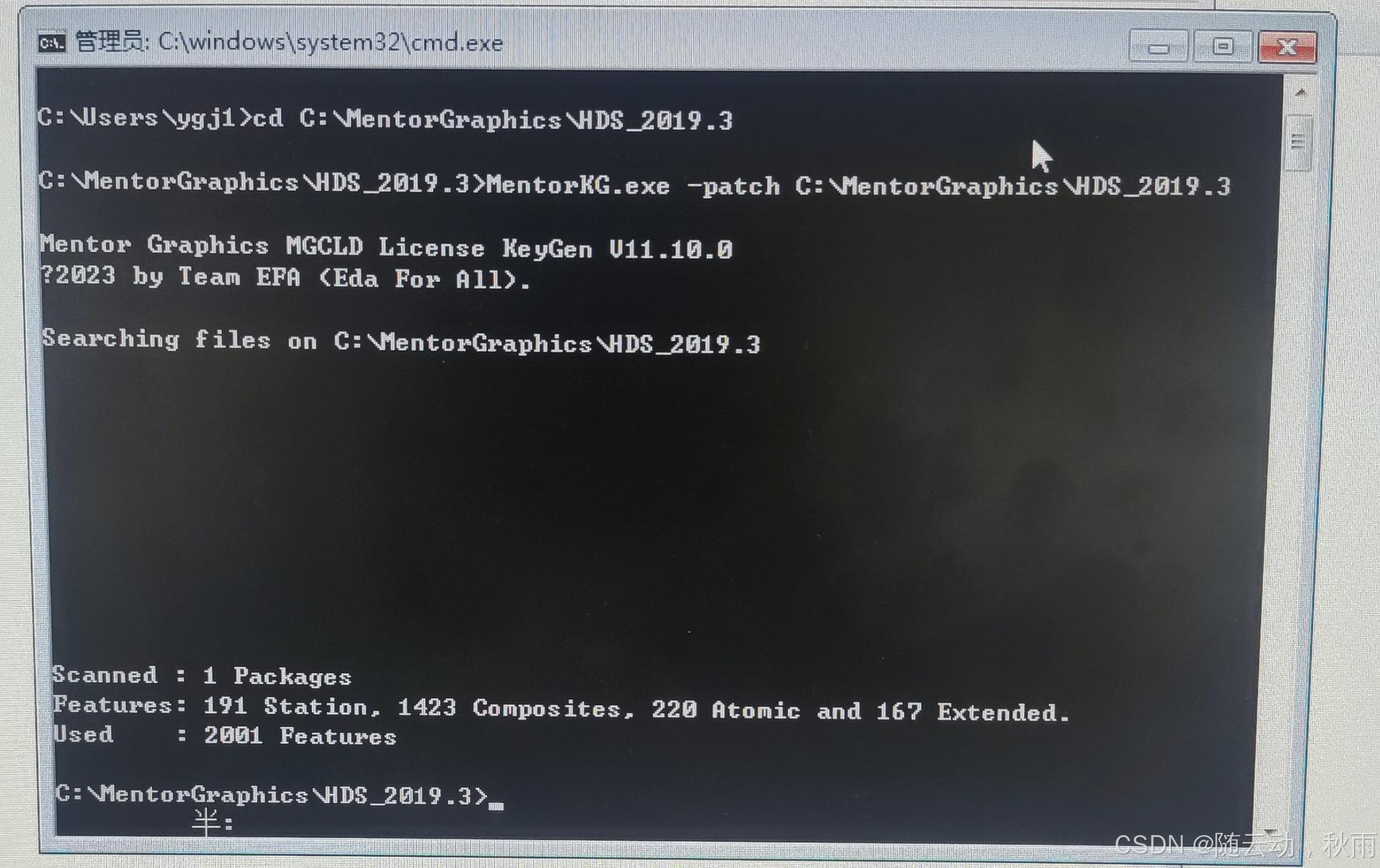

2.使用“WIN+R ”命令，使用“cd ”命令进入到 METOR.EXE 的实际路径下， 如图 1 所示；
3. 运 行命 令（ Mentor.exe -patch 软件 的第 一层 安装 路径）， 自动LICENSE.txt 文件。
图 1 生成 LICENSE 的操作界面

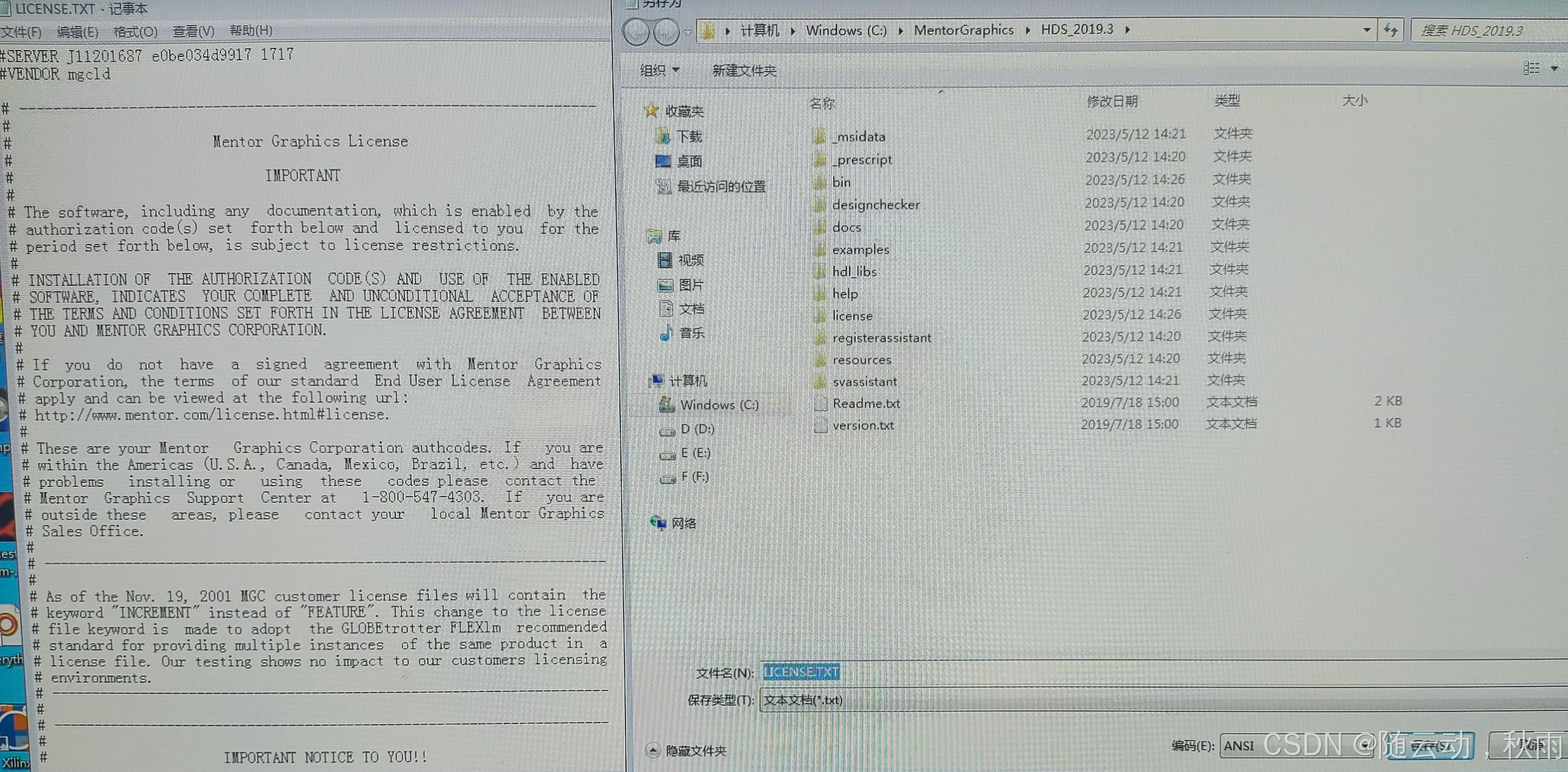

4.将生成的 LICENSE 文件保存到安装路径下，如图 2 所示。
图 2 保存 LICENSE 到指定路径界面
5.配置环境变量，右键点击“我的电脑→属性→高级→环境变量 ”，添加用 户变量和系统变量的文件值为以下情况：
①添加用户变量:
LM_LICENSE_FILE 的值为 LICENSE.dat 的指定路径；
MGLS_LICENSE_FILE 的值为 LICENSE.TXT 的指定路径；
②系统变量:
MGLS_LICENSE_FILE 的值 LICENSE.TXT 的指定路径； LM_LICENSE_FILE 的值 LICENSE.dat 的指定路径。
2.2 建立检查工程

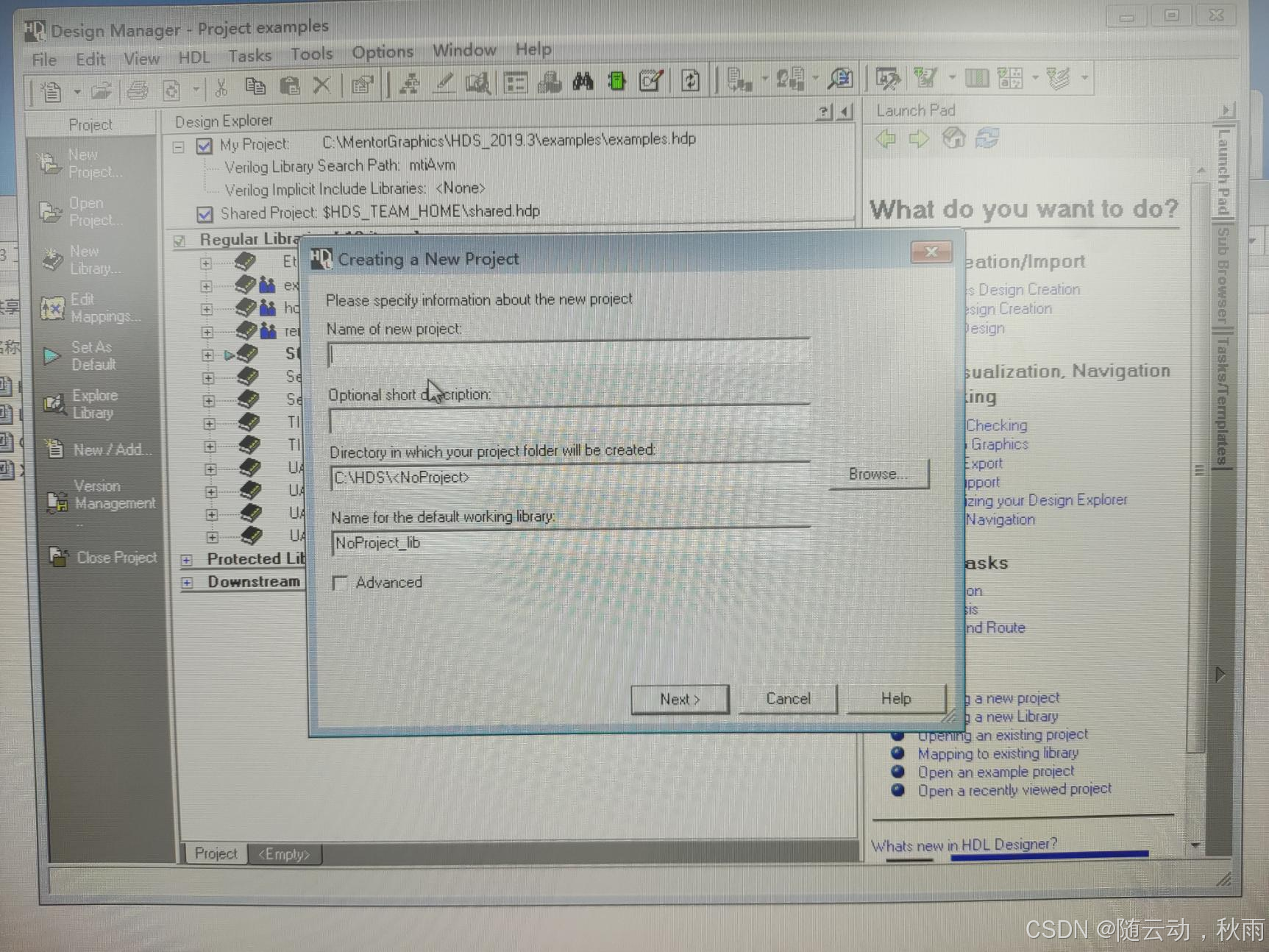

打开 HDL Designer 软件工具，如图 3 所示选择“FILE →NEW →PROJECT ”， 新建一个独立的代码规则检查工程，在弹出的对话框中，需要填写对应的工程名 称，工程存储路径信息。
图 3 新建工程图、填写工程信息

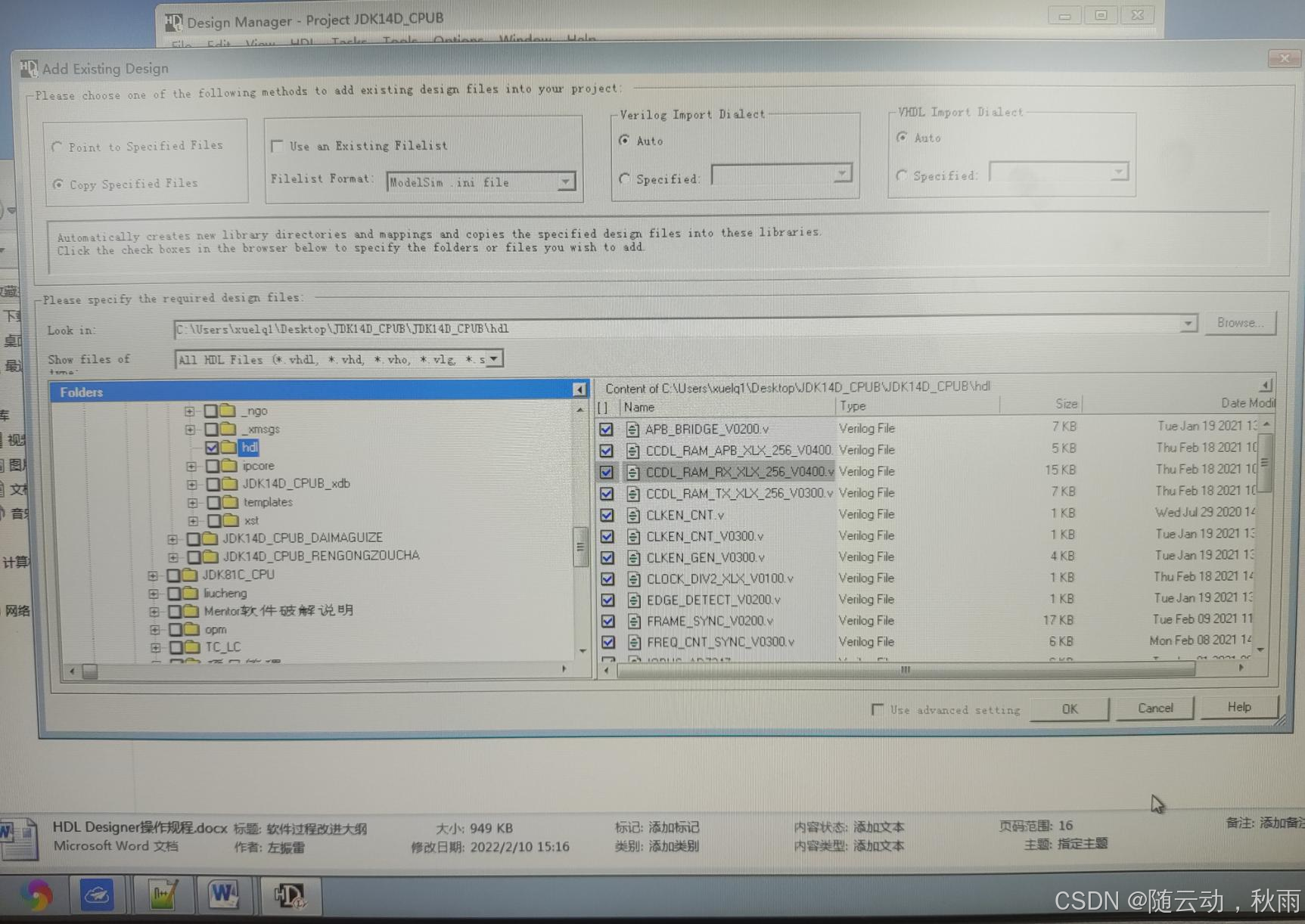

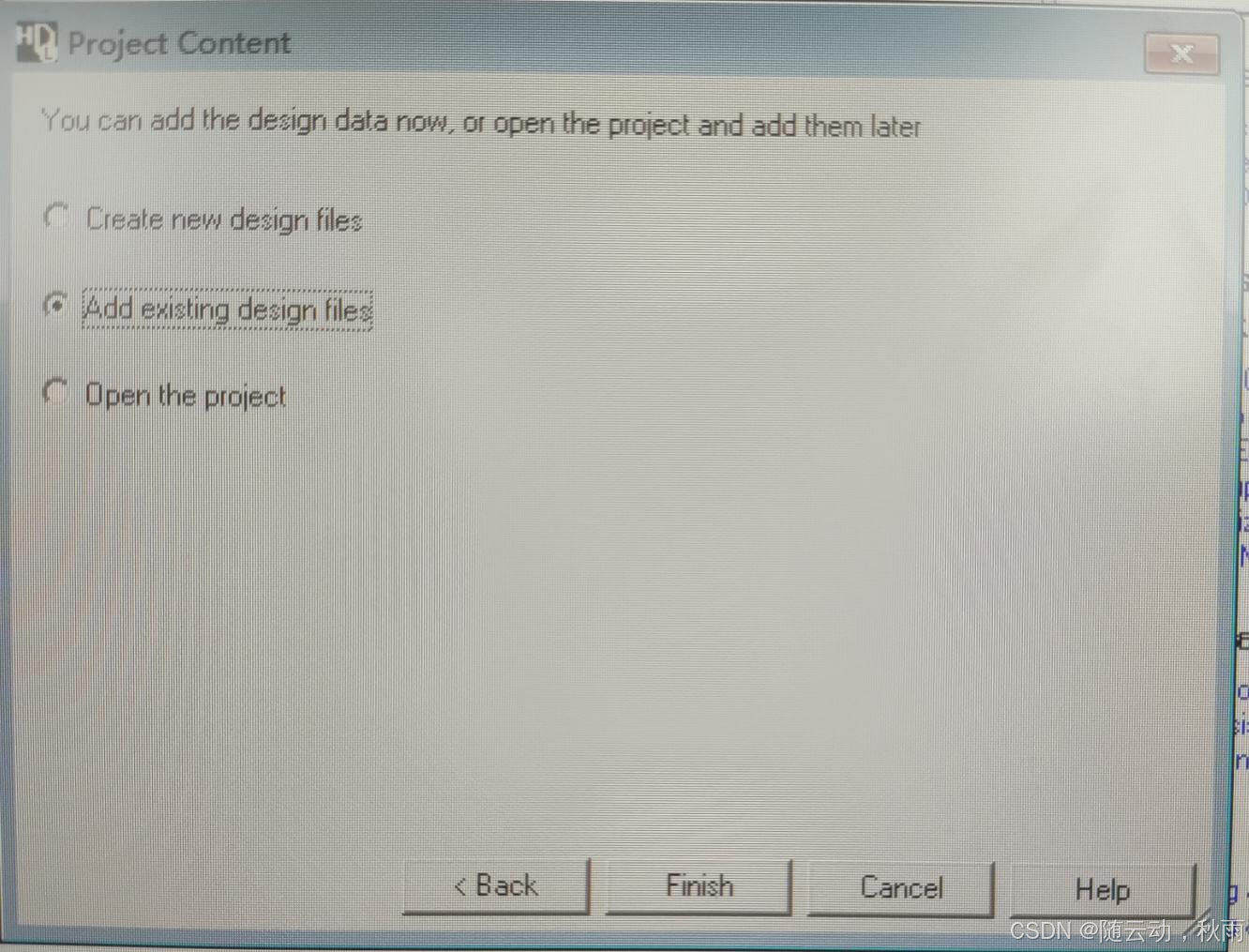

点击 next，选择“Add existing design files ”添加源工程 HDL 文件夹中的设 计代码，如图 4 所示。在弹出的对话框选择“copy specified file ”，在 Folders 对 话框里指定工程文件路径并进行全部框选，如图5 所示。
图 4 添加设计代码文件
图 5 指定设计文件路径选中

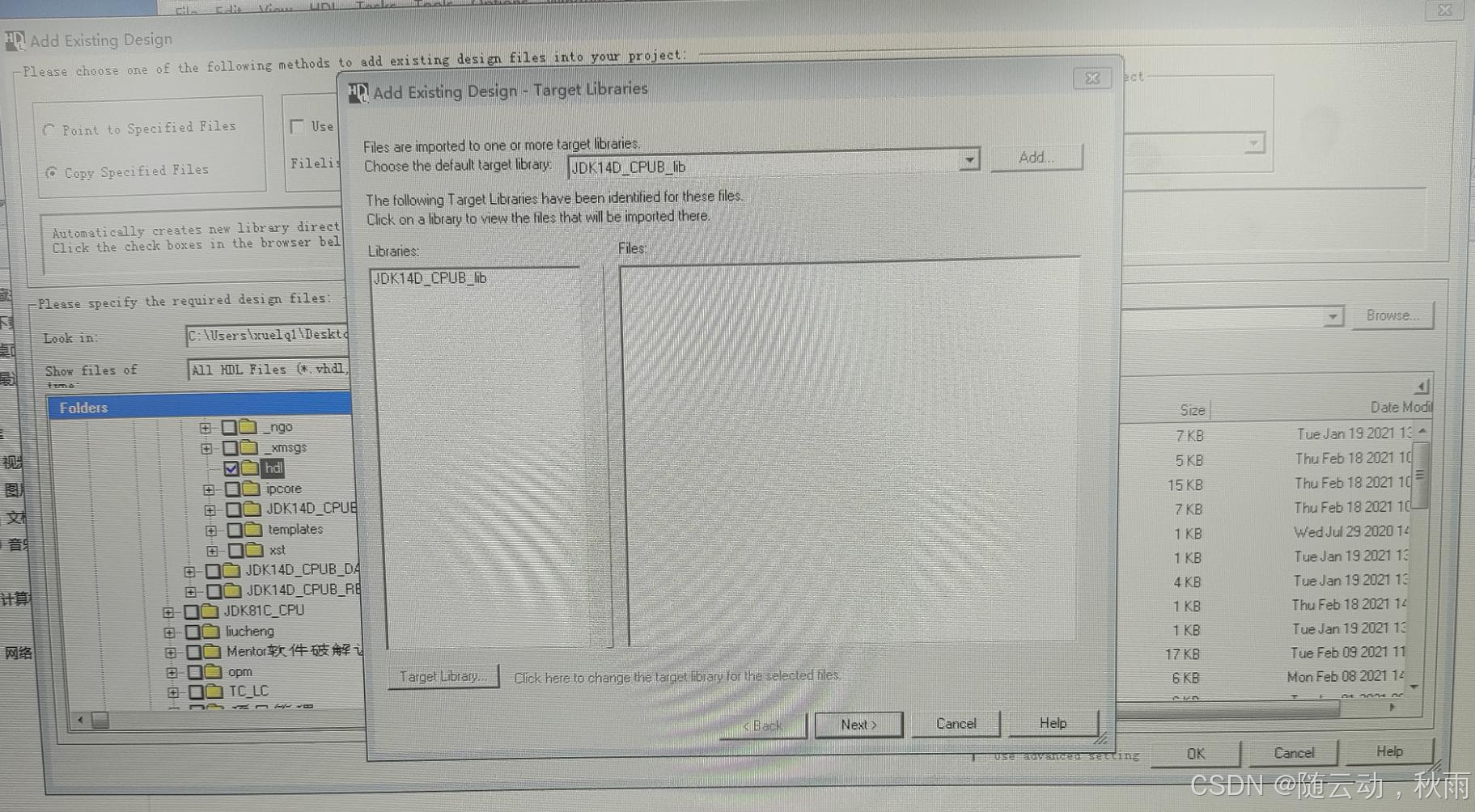

点击“next ”，选中 libraries 对话框中的“*_lib ”文件，即选中目标库，如图 6 所示，完成添加目标库操作后，点击 next和 finish ，完成对源工程代码和库的 导入工作。
图 6 添加目标库、选中目标库
2.3 执行代码规则检查

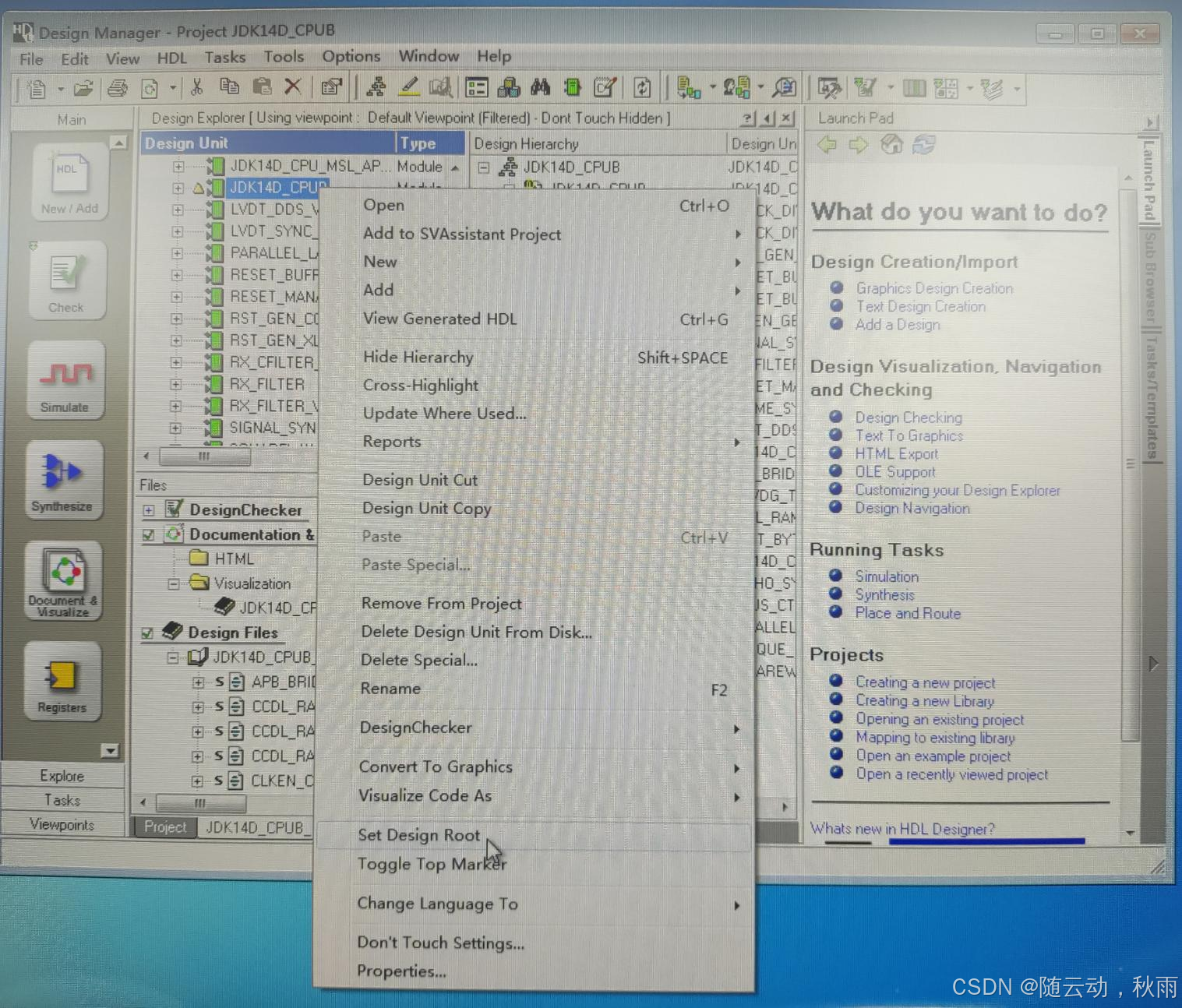

HDL Designer 软件工具需要指定设计代码的顶层文件才能进行代码检查流 程，通常情况下，工具会自动识别设计的顶层文件。当识别不成功时，需要指定 顶层文件进行检查，可通过手动设置顶层文件，具体方法如图7 所示，在 design unit 对话框中选中设计的顶层.v 文件，右键选择“set design root ”完成设置）。
图 7 手动设置顶层

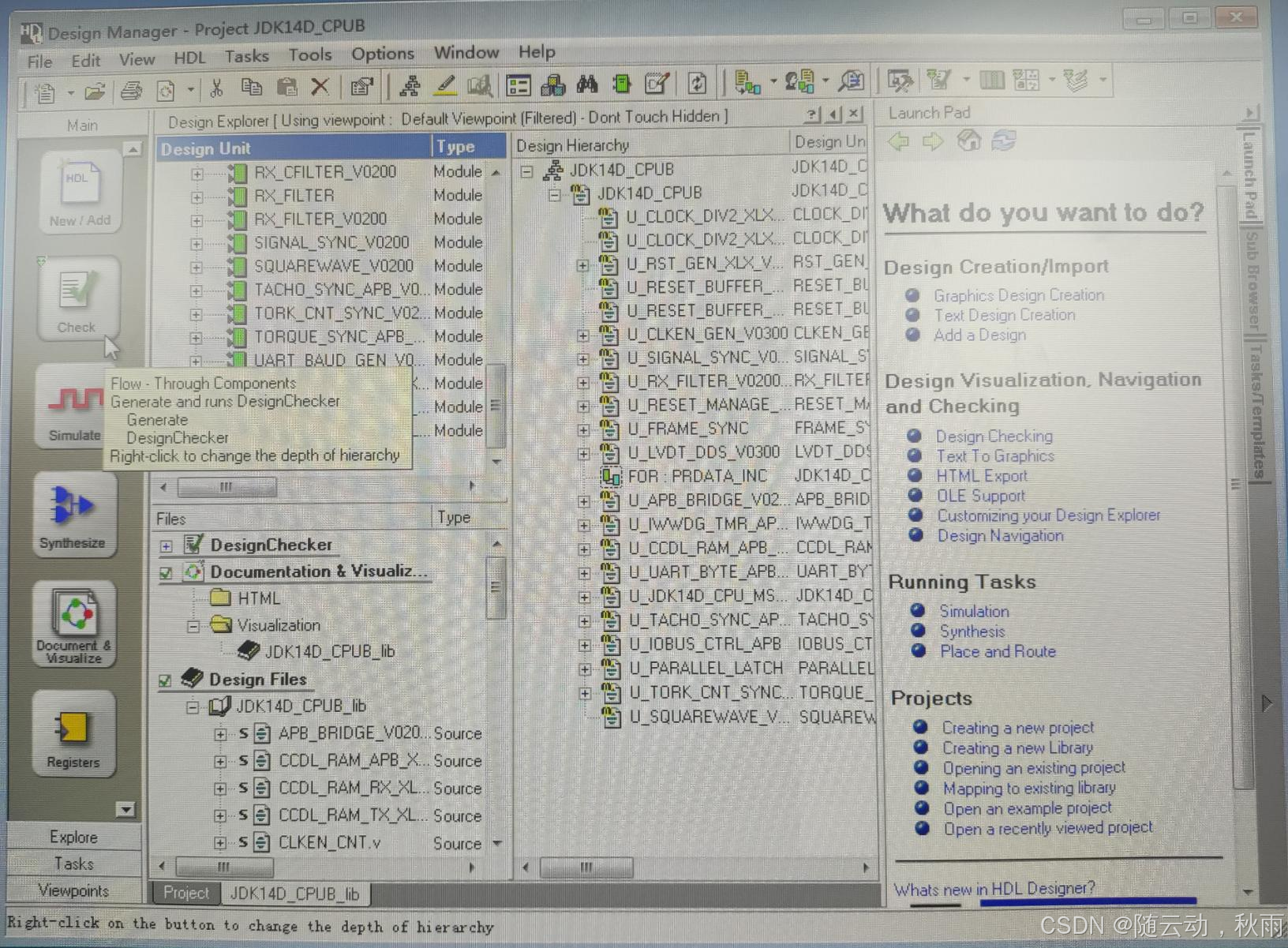

顶层设置完成后，点击如图 8 所示的“Check ”图标，右键选择“Run Throuth Blocks ”选项可进行代码规则检查工作。
图 8 执行代码规则
点击后 HDL Designer 软件会自动调用运行 Design Checker 工具，需要在此 工具中设置代码规则检查所使用的规则集，具体设置流程如下:

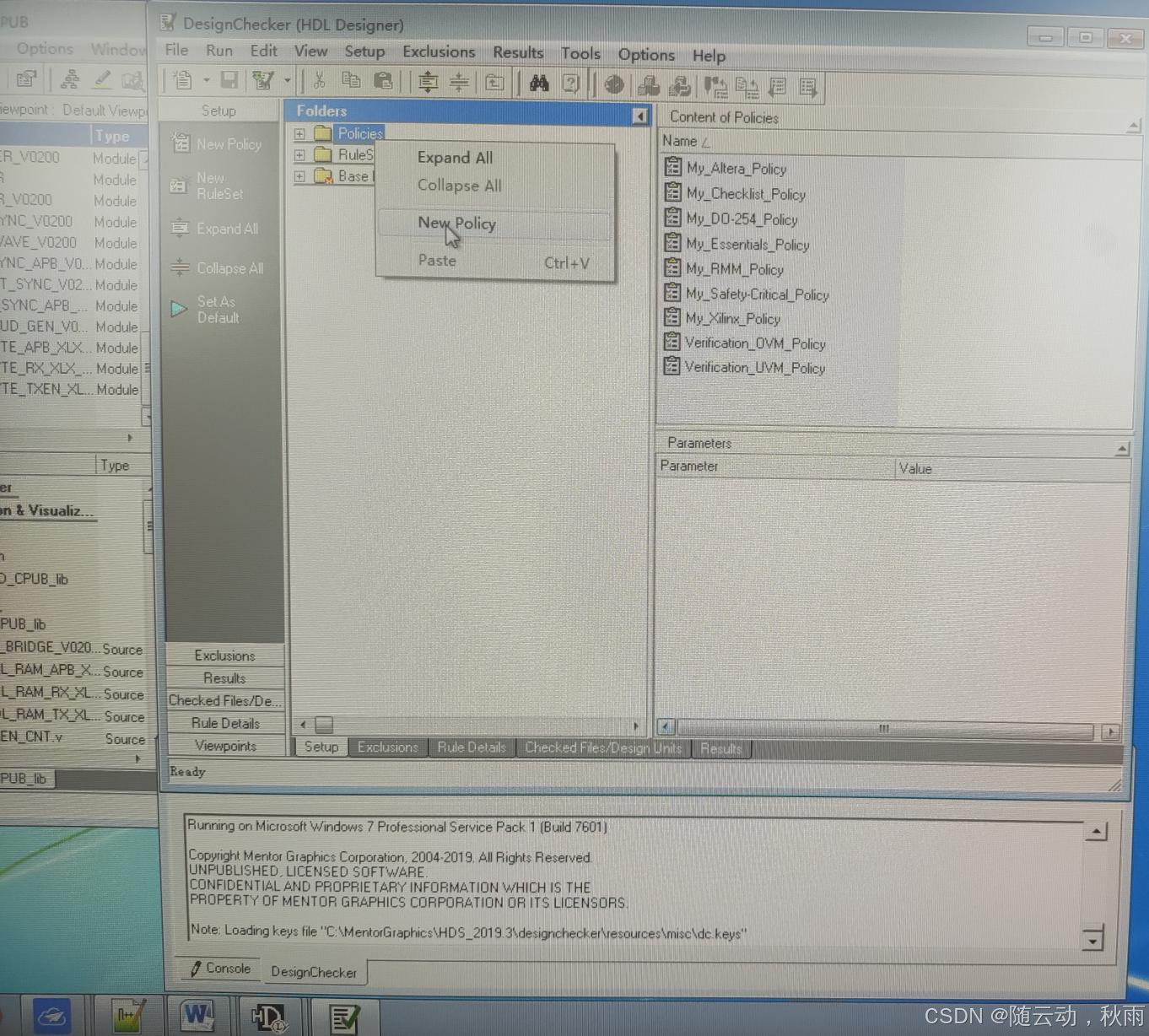

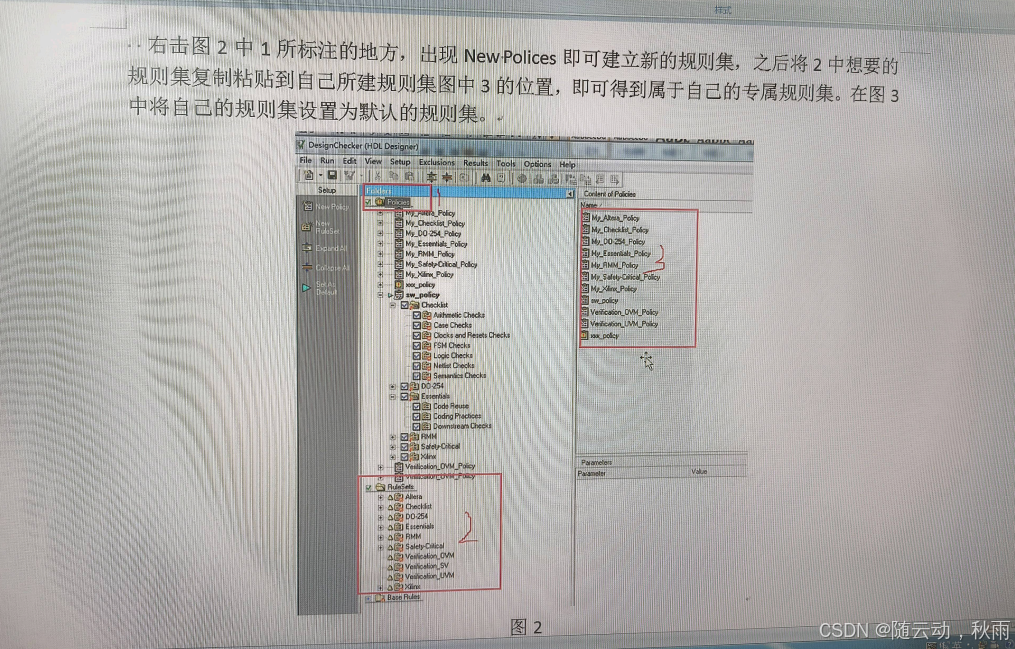

①如图 9 所示，新建“new policies ”，并对其命名。
图 9 新建规则集

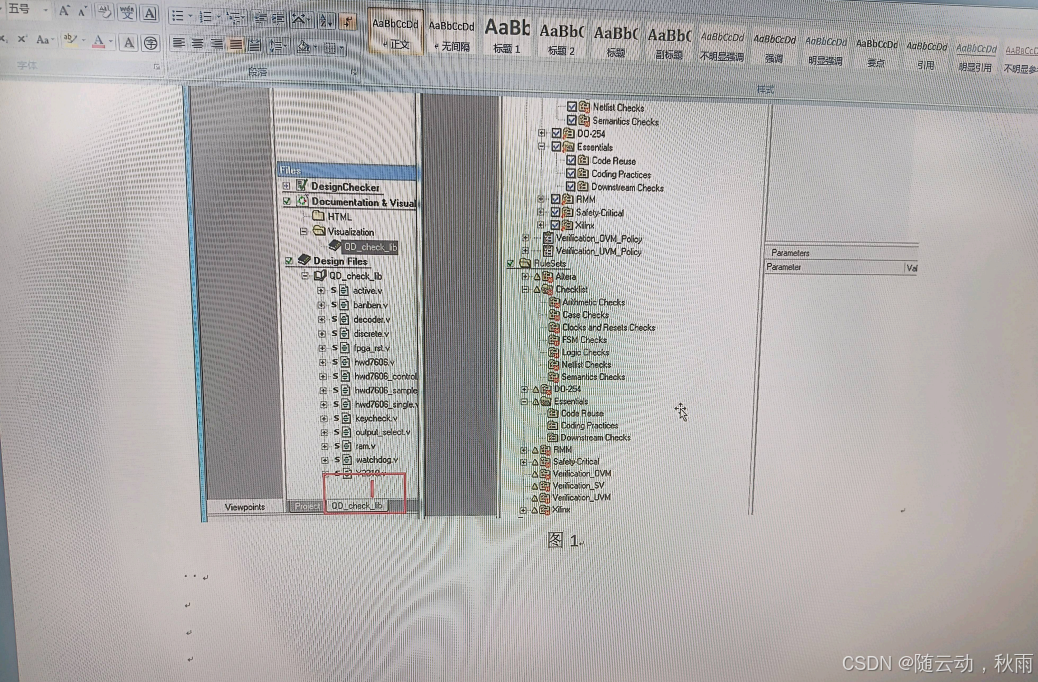

②设置默认的规则集，在“Rulesets ”文件夹选择中需要添加的规则集“do-254 、 essentials 、RMM ”，点击“copy ”，依次粘贴到为工程新建的规则集中，点击该规则集右键选择“Set as default ”将其设置为该流程的规则集，可见后文。
完成规则集的建立后，可点击“run analysis ”选项进行代码规则检查，可依据代码规则检查报出的结果界面对代码的规范性结果逐 条进行鉴别分析。
3 结果导出

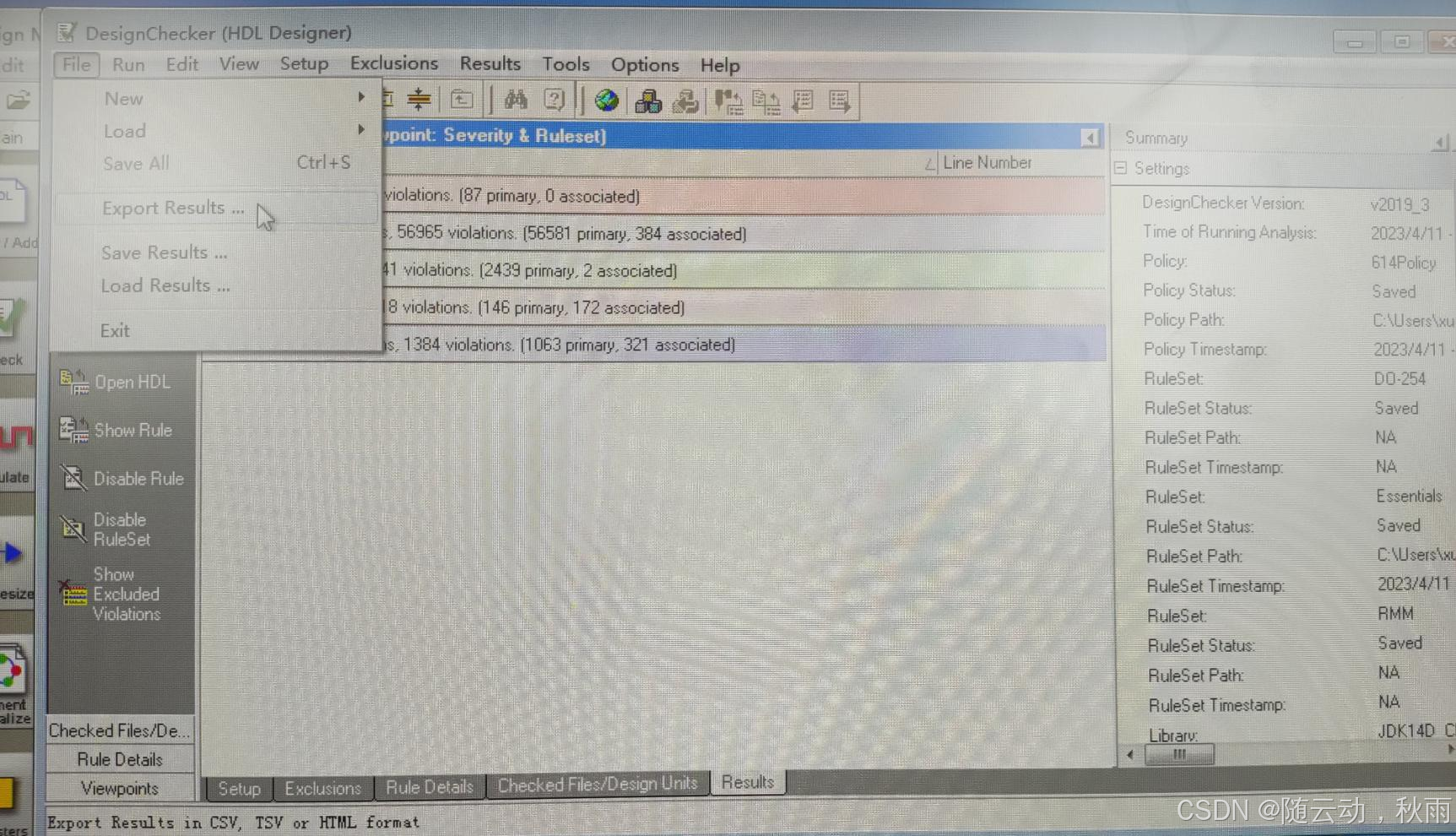

在菜单中点击“file ”，选中“export results ”，导出生成 excel 文档，在对话 框选择 Excel 路径，具体步骤如图 12 所示。将 HDL Designer 工具分析出的代码 规则结果导出的 Excel 表格内容包括了违反的规则严重性（Rule Severity）、规则 集和规则（Ruleset and Rule）、库及设计模块和范围（Library,Design Unit and
Scope）、具体信息（Message）及行数（Line Num），具体表格形式如图 13 所示。
图 12 代码规则检查结果导出为 excel 表格步骤
图 13 导出的 excel 表格结果

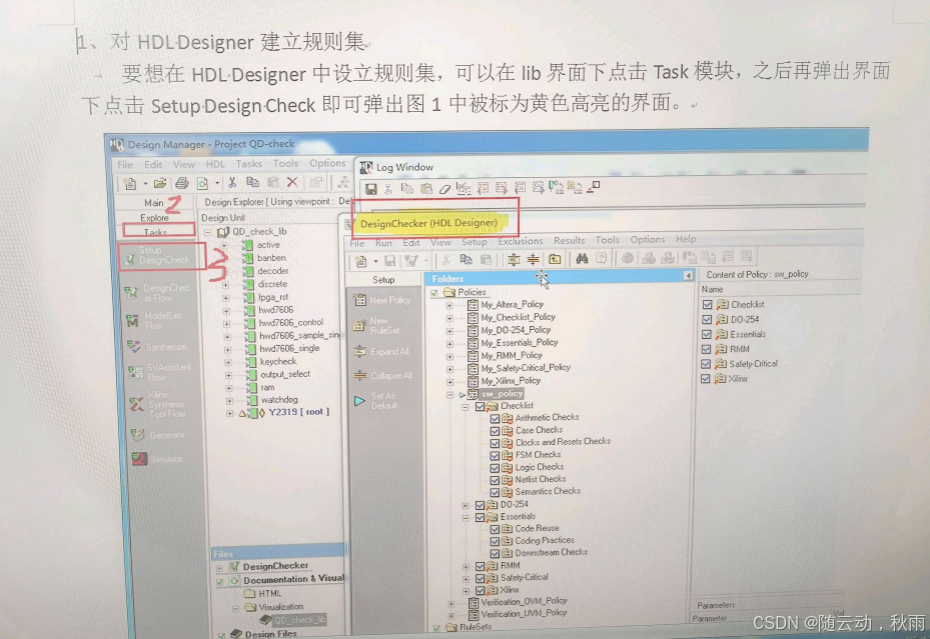

4 、建立新的规则集
