基于LabVIEW的交通信号灯

一、设计要求：

1、自动实现绿灯→黄灯→红灯状态的循环切换；

2、显示交通灯倒计时；

3、能够设置每个信号灯的持续时间。

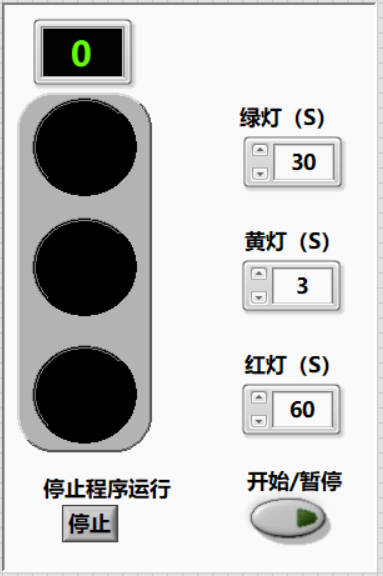

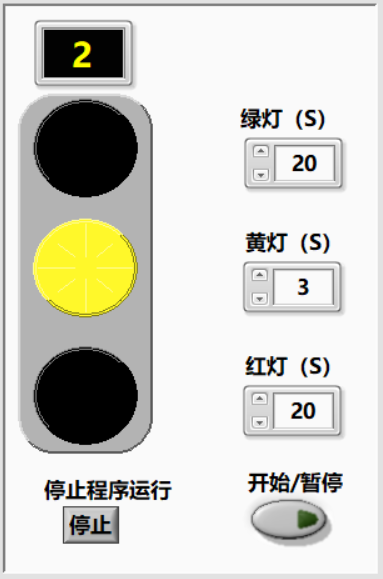

二、前面板界面设计：

三、实现原理：

1、使用三个指示灯布尔控件充当交通通信号灯的绿灯、黄灯、红灯；

2、使用三个数值输入控件设置每个信号灯的持续时间，时间设置可以直接输入，也可以使用加减键设置；

3、使用一个数值显示控件显示交通灯倒计时，通过使用数值显示控件属性节点中数值文本的文本颜色，实现倒计时数值跟交通灯的颜色一致；

4、事件结构超时（设置1000ms）+while循环结构+移位寄存器+数值输入控件实现信号灯1秒倒计时；

5、使用一个布尔型开关实现信号灯的开始/暂停；

6、使用while循环结构+移位寄存器+条件结构+枚举常量实现信号灯的转换。

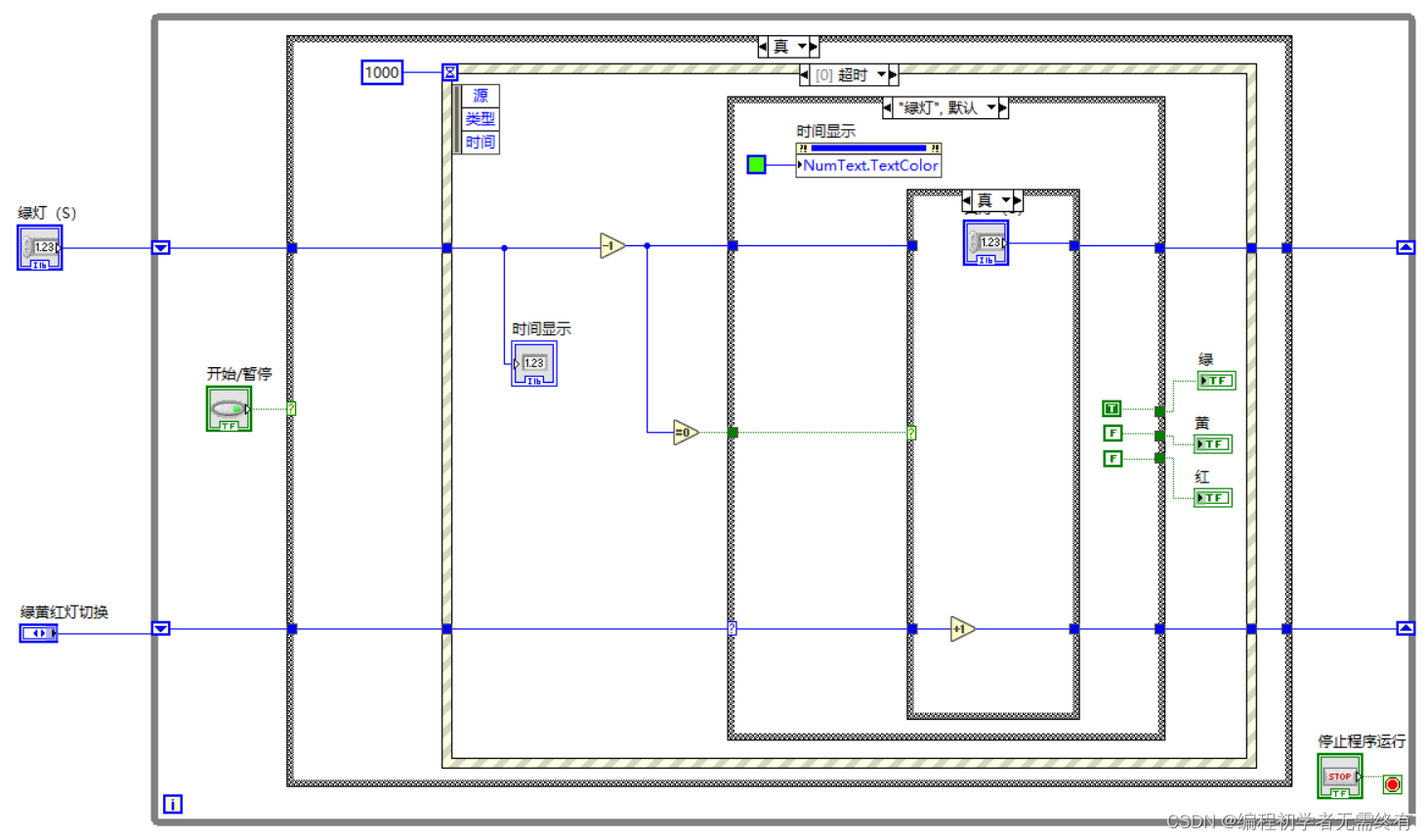

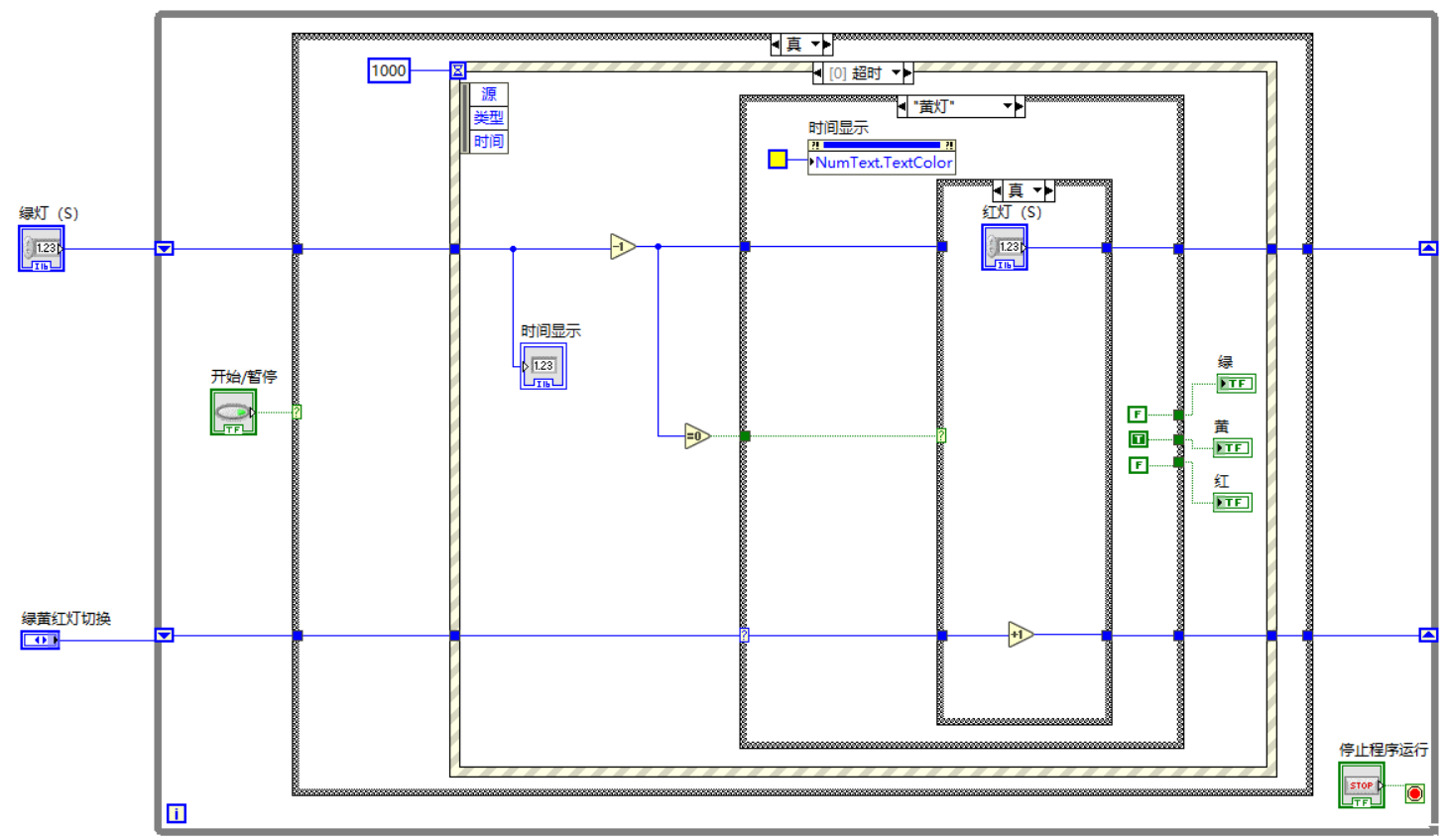

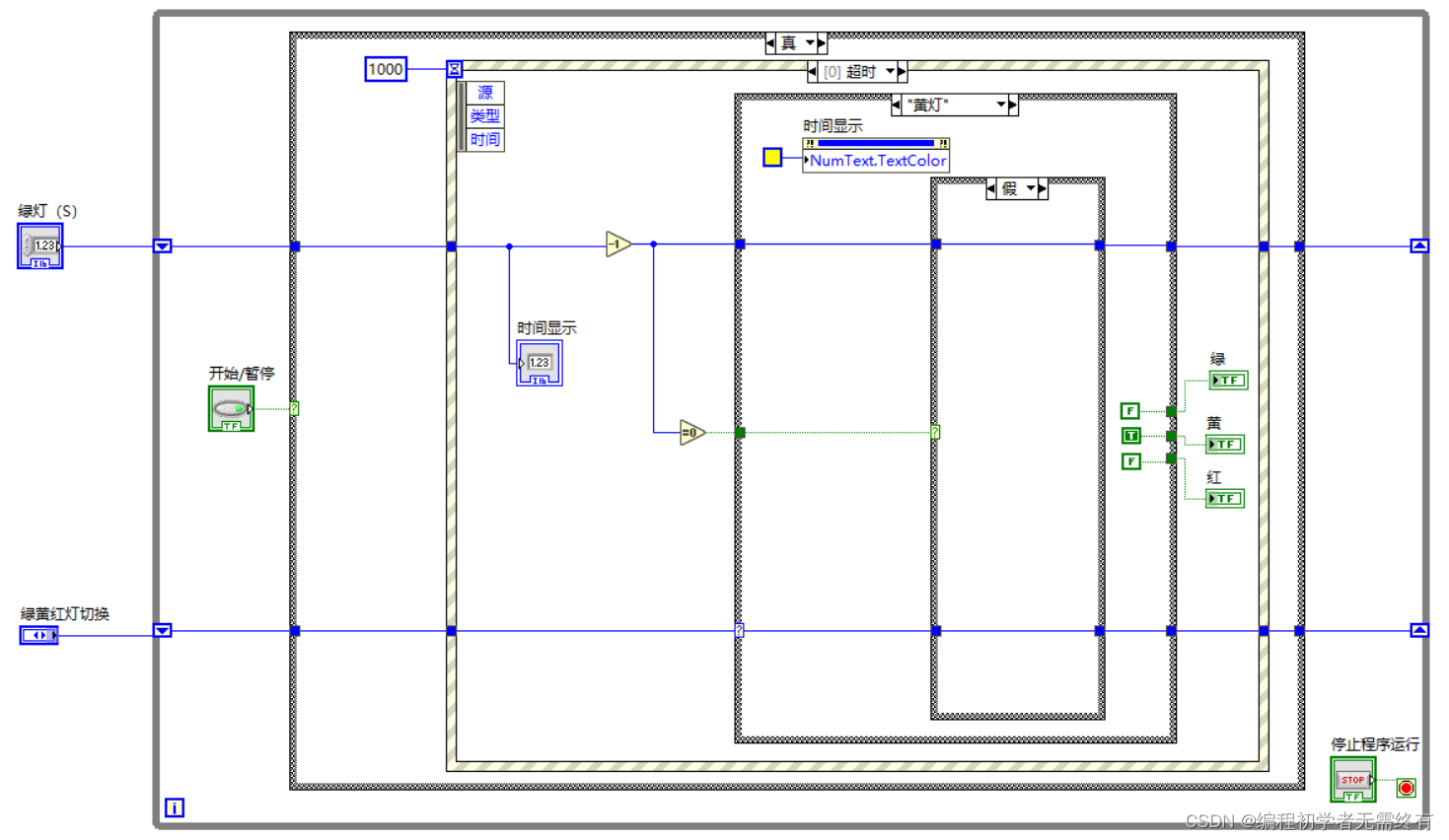

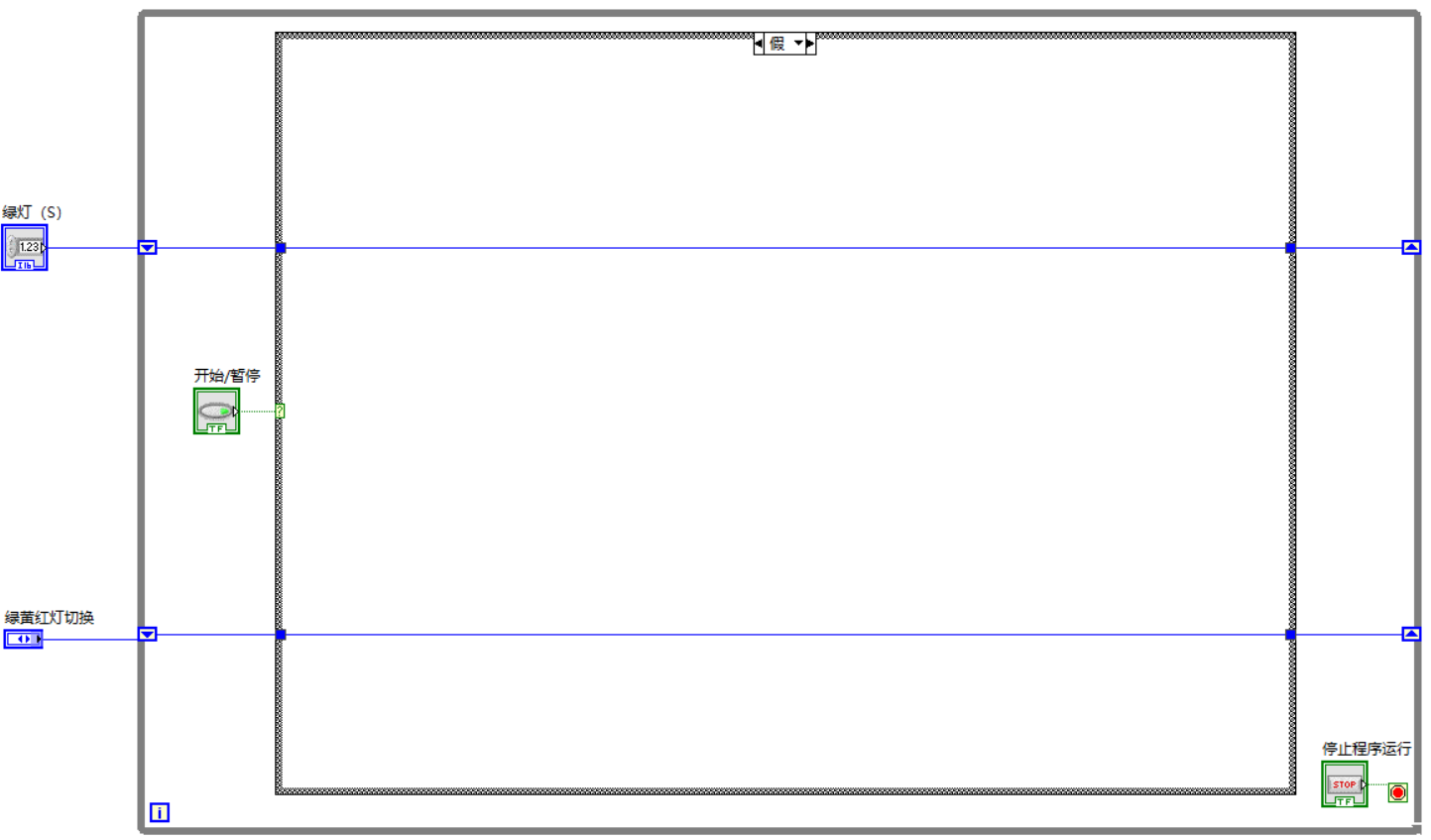

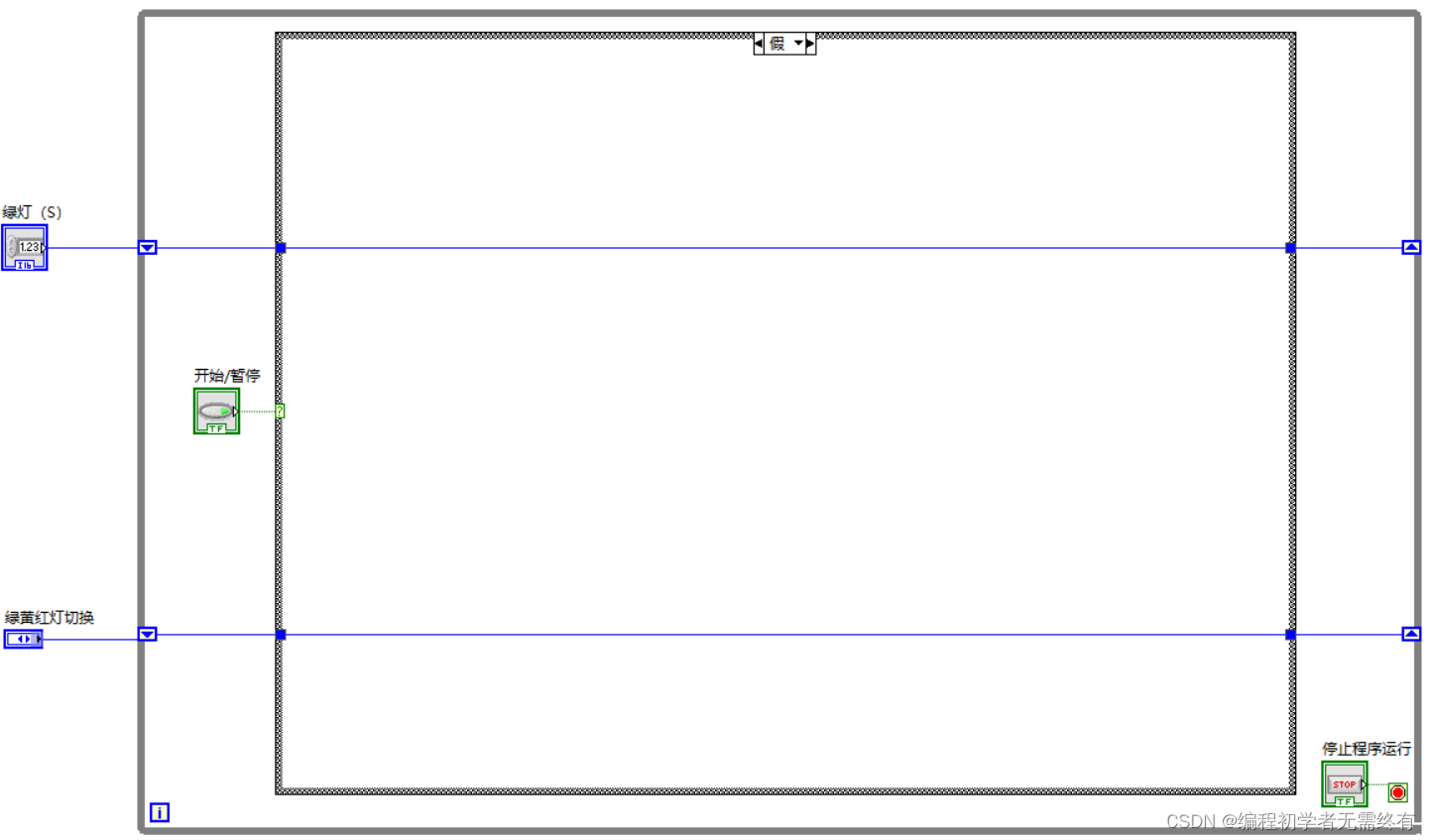

四、设计框图：

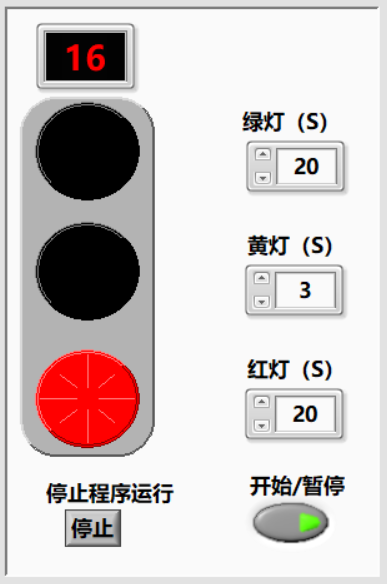

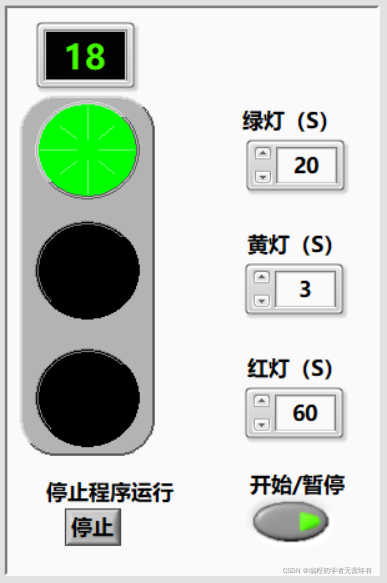

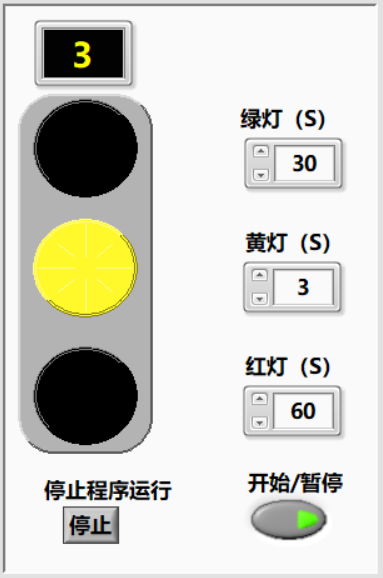

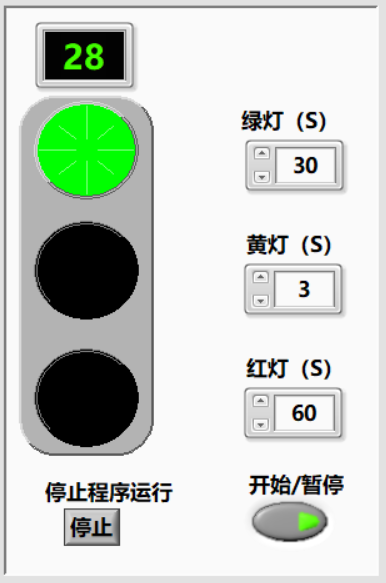

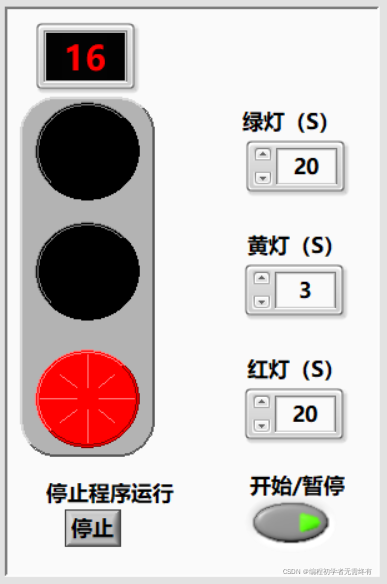

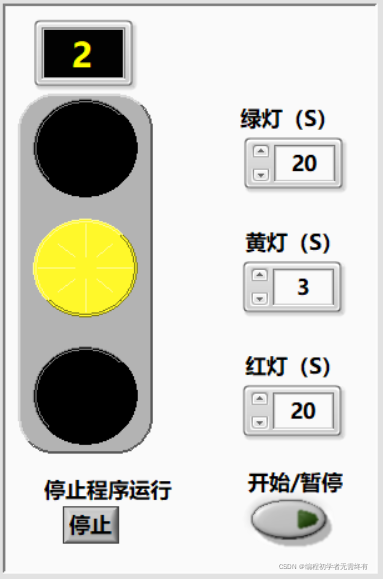

五、运行效果：

六、演示视频：
