本次博客仅对我测试过程作记录只用,如果你需要,仅作为参考。谢谢。
本次采用BL102采集网关使用网口TCP协议采集数MCGS触摸屏数据
如果触摸屏连接PLC,使用串口,或触摸屏连接其他RS485模块,网口需要做数据采集,可以使用这种方法。
先打开mcgspro软件
新建一个TCP转发设备
然后新建一个窗口,我用得是一个演示窗口改的。分别有4个数据data1-data4,然后做一个1秒乘法变动数据。

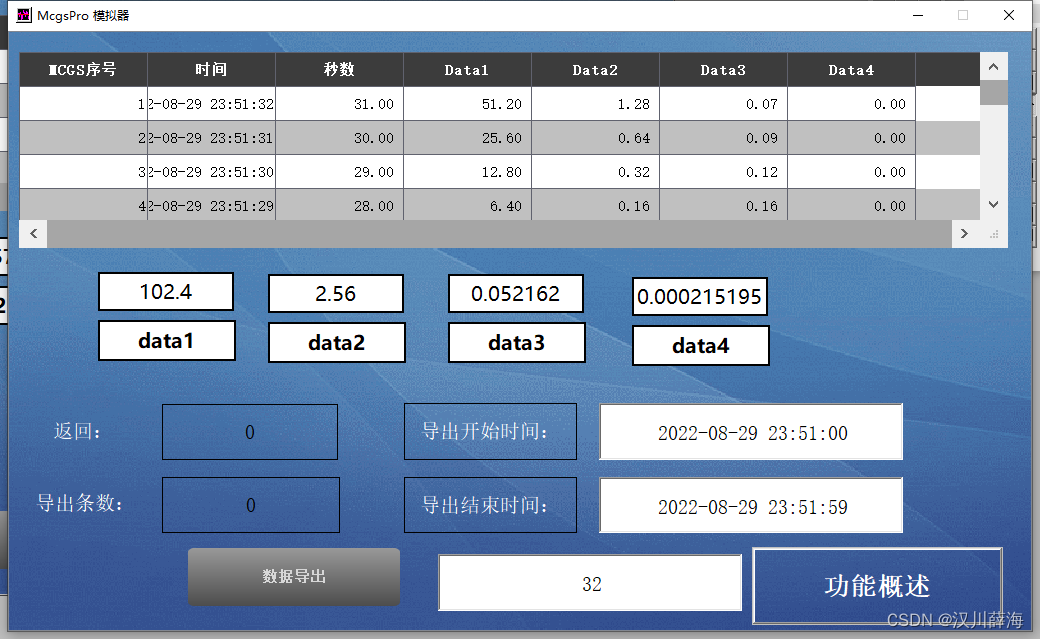

模拟运行数据正常,只要数据变化就可以了

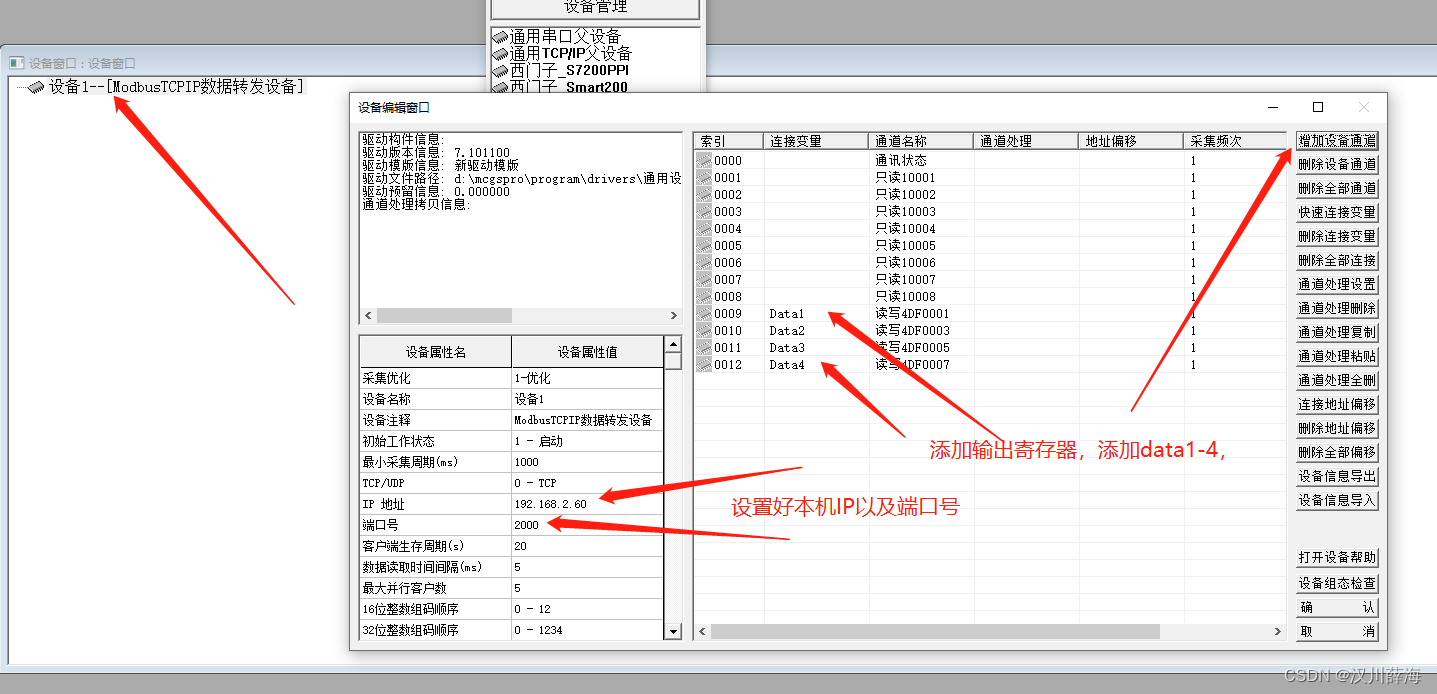

然后开始设置转发参数

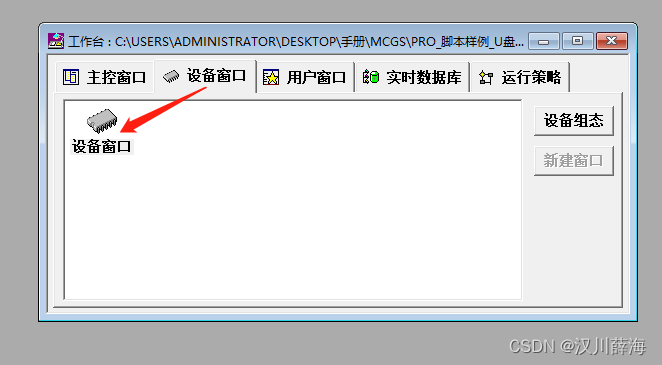

点击设备窗口
然后到此MCGS端已经结束了

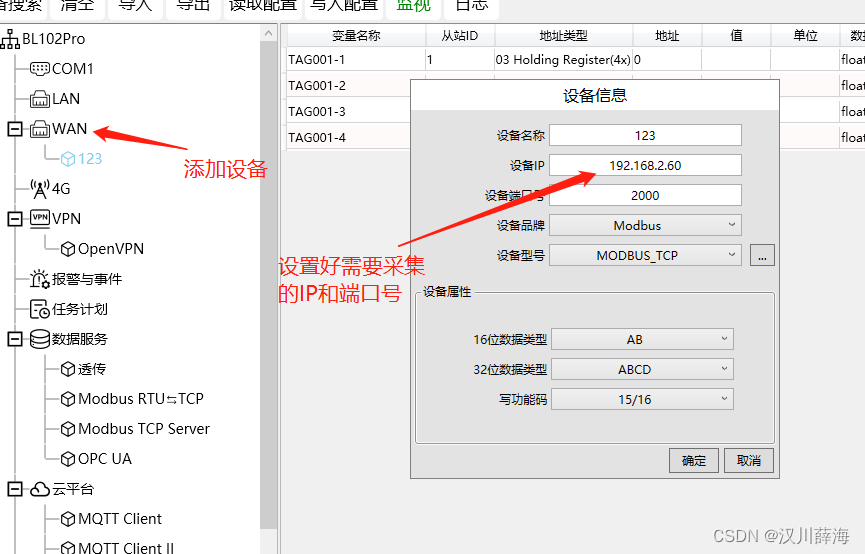

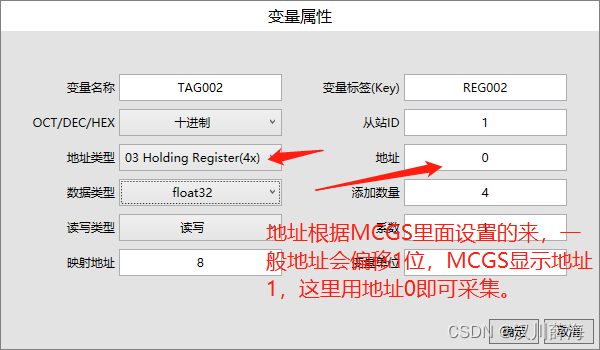

开始采集端,我用的是采集网关,其他采集方式原理差不多吧
然后保存,等待设备重启之后开始监控

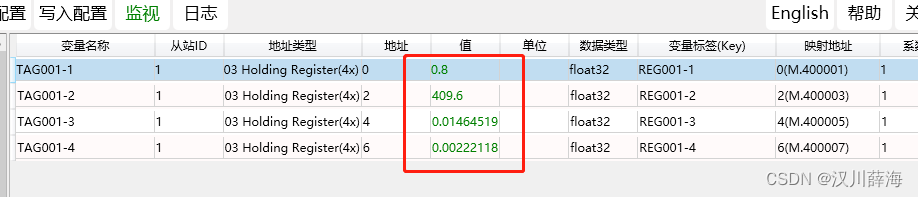

这里的数据已经和我触摸屏的数据连接上了。
OK,完工。
