Packet Tracer - 排除 IPv4 的 EIGRP 故障

地址分配表

设备	接口	IP 地址	子网掩码	默认网关
R1	G0/0	172.31.10.1	255.255.255.0	不适用
	S0/0/0	172.31.40.225	255.255.255.252	不适用
	S0/0/1	172.31.40.233	255.255.255.252	不适用
R2	G0/0	172.31.20.1	255.255.255.0	不适用
	S0/0/0	172.31.40.226	255.255.255.252	不适用
	S0/0/1	172.31.40.229	255.255.255.252	不适用
	S0/1/0	209.165.201.1	255.255.255.224	不适用
R3	G0/0	172.31.30.1	255.255.255.0	不适用
	S0/0/0	172.31.40.234	255.255.255.252	不适用
	S0/0/1	172.31.40.230	255.255.255.252	不适用
PC1	NIC	172.31.10.10	255.255.255.0	172.31.10.1
PC2	NIC	172.31.20.10	255.255.255.0	172.31.20.1
PC3	NIC	172.31.30.10	255.255.255.0	172.31.30.1

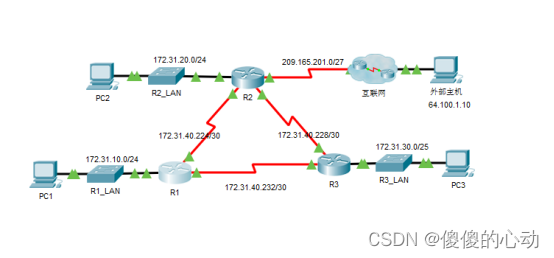

拓扑图

场景

在本练习中，您需要排除 EIGRP 邻居问题。 使用 show 命令识别网络配置中的错误。 然后，您将记录您发现的错误并实施适当的解决方案。 最后，验证端到端完全连接是否已恢复。

故障排除流程

1.     使用测试命令来发现网络中的连接问题，并在记录表中记录问题。

2.     使用验证命令来发现问题的根源，并想出适当的解决方案。 在记录表中记录建议的解决方案。

3.     一次执行一个解决方案，并验证问题是否得到解决。 在记录表中记录解决状态。

4.     如果问题没有得到解决，可能需要首先删除实施的解决方案，然后返回第 2 步。

5.    所有发现的问题都得到解决后，测试端到端完全连接。

记录表

设备	发现的问题	推荐的解决方案	是否已解决？
R1	EIGRP端口号配置成了11 EIGRP没有宣告网络 没有把g0/0配置为被动接口
R2	没有宣告172.31.40.228/30
R3	没有聚合

R1(config-if)#no router eigrp 11

R1(config-if)#router eigrp 1

R1(config-router)#passive-interface g0/0

R1(config-router)#network 172.31.40.225 255.255.255.252

R1(config-router)#network 172.31.40.233 255.255.255.252

R1(config-router)#network 172.31.10.1 255.255.255.0

R2(config)#router eigrp 1

R2(config-router)#network 172.31.40.229 255.255.255.252

R3(config)#router eigrp 1

R3(config-router)#no auto-summary
