Boson Netsim 思科交换机仿真 配置VLAN和TRUNK

1.打开Boson Network Designer ，构建拓扑结构。

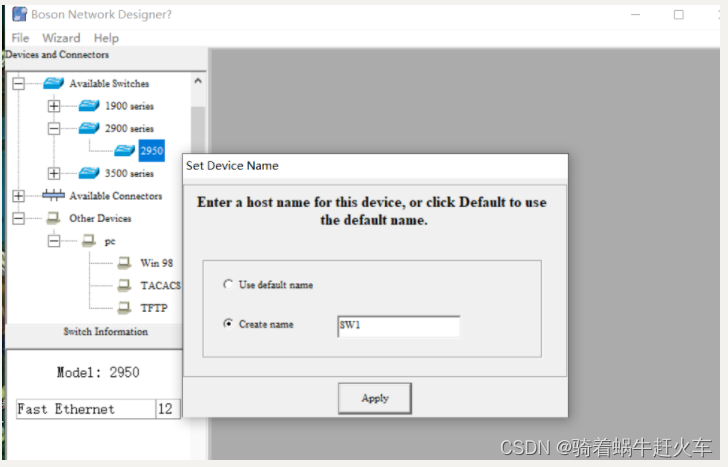

1.将左边交换机图标拖至右边灰色区域，命名SW1.

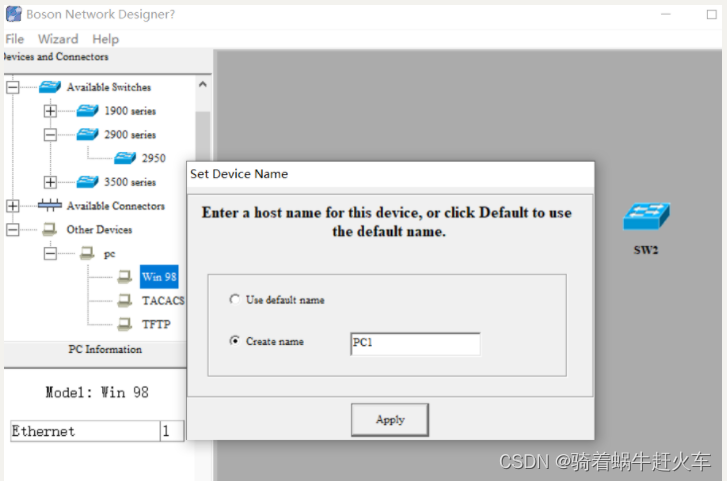

主机图标也是一样拖到右边

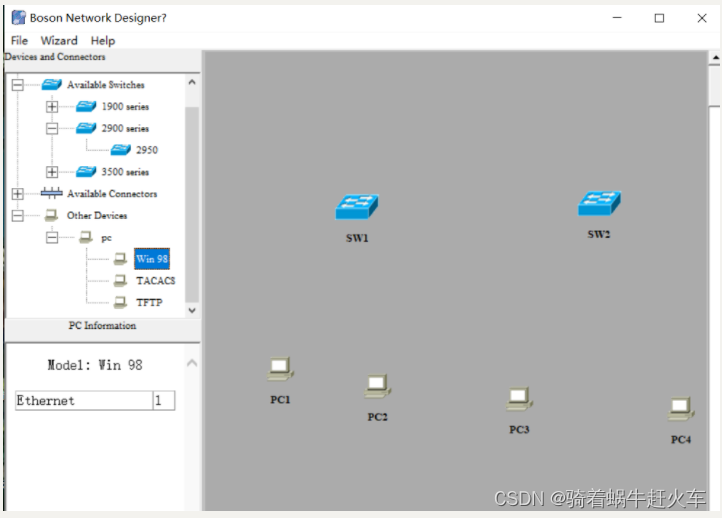

都拖完后是这样的：

2.将交换机与主机进行连接。

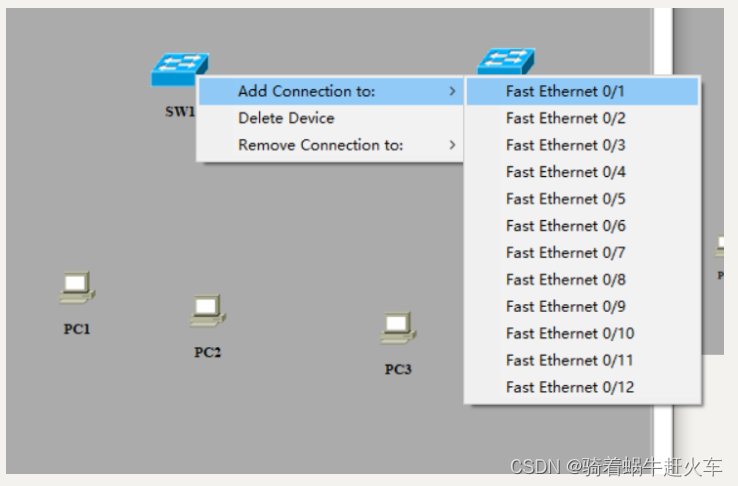

右键，选择0/1（因需要将SW1的0/1接口与PC1连接）：

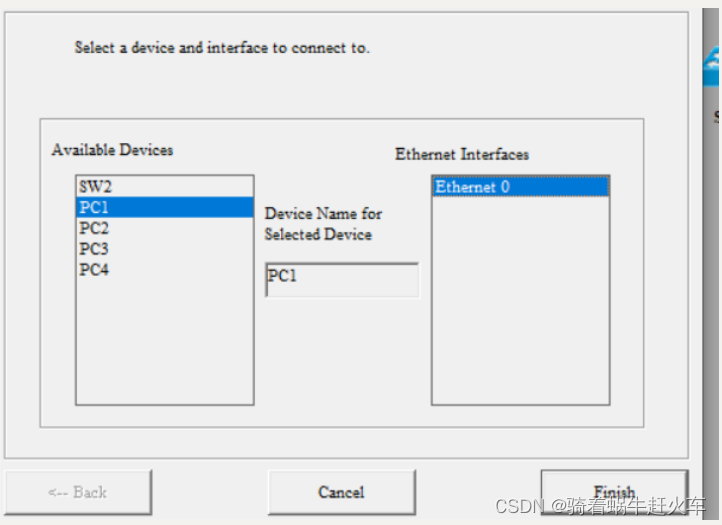

弹出这个，点击finish，就连接成功了：

同理，将SW1的0/2接口与PC2连接，将SW2的0/1接口与PC3连接，将SW2的0/2接口与PC4连接。

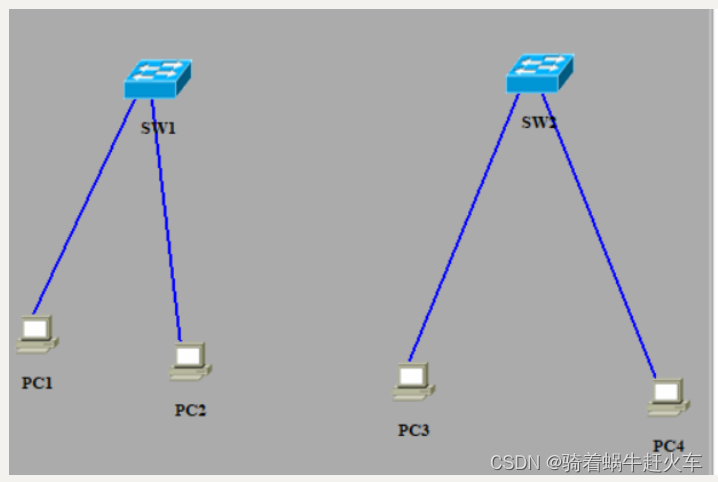

此步最后结果如下：

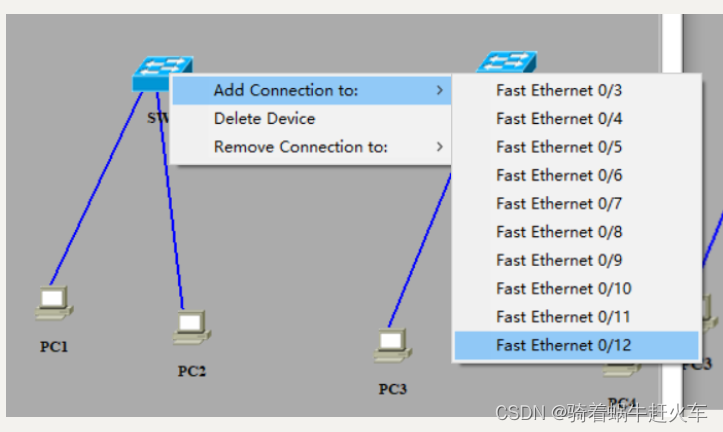

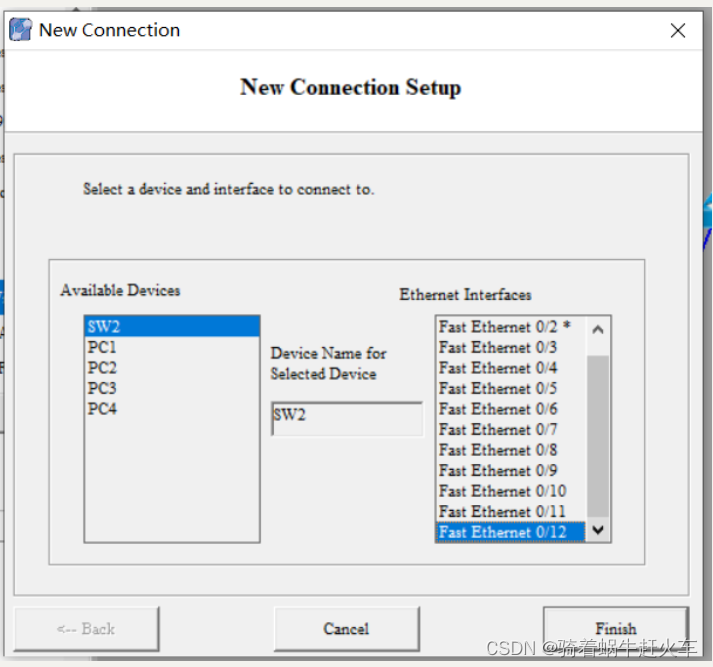

3.将SW1与SW2连接（使用SW1的0/12接口与SW2的0/12接口连接）。

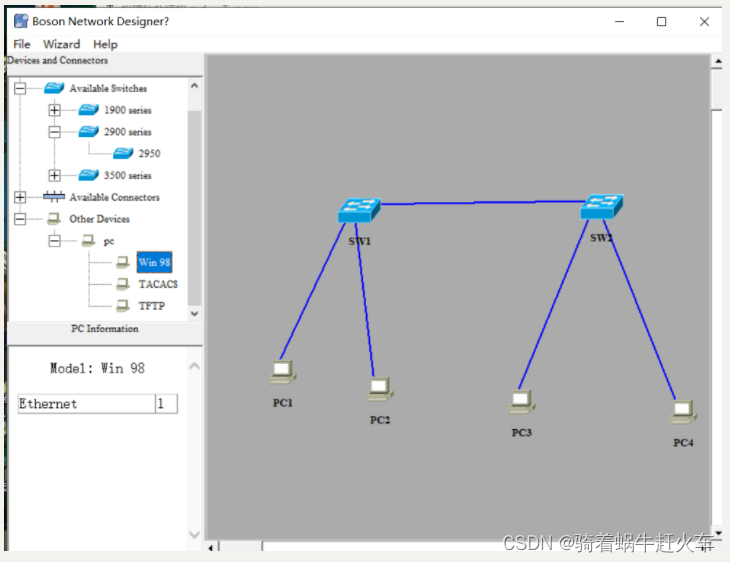

综上，这样拓扑结构就绘制完成啦，保存成一个.top文件。

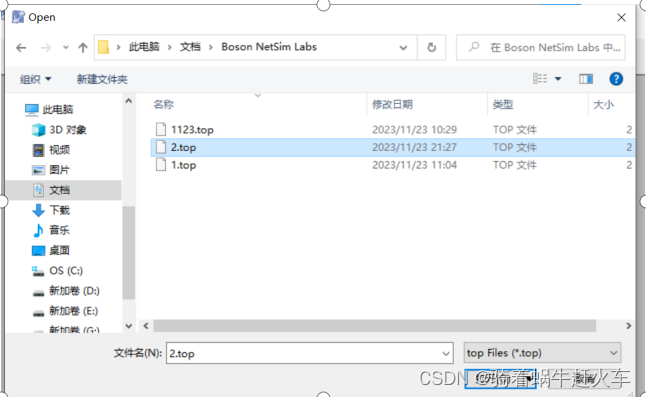

2.打开Boson NetSim for CCNP ,打开所绘制的.top文件：

3.

（1）配置交换机基本参数

第一，配置交换机名称：将两台交换机名称分别配置为SW1和SW2。

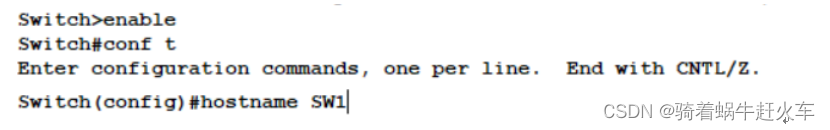

Switch>enable (在用户模式下输入enable(可简写为en)命令就可以进入特权模式)

Switch# (此时已经进入特权模式下)

Switch#conf t (进入全局配置模式，在特权模式下输入config terminal(可简写conf t)命令即可，用户在该模式下可修改交换机的全局配置。如修改主机名。)

Switch(config)# (此时已经进入全局配置模式)

Switch(config)#hostname SW1   (修改交换机的主机名为SW1）

SW1（config）#

总体结构如下：

第二，配置接口模式并为vlan 1分配IP：将两台交换机的f0/1和f0/2接口配置为access模式，将f0/12接口配置为trunk模式。同时为SW1分配IP：192.168.0.1/24，为SW2分配IP：192.168.0.2/24。

SW1（config）#int f0/1 （进入FastEthernet 0/1接口的配置模式）

SW1（config-if）#switchport mode access(将端口f0/1切换为访问模式即access模式。)

SW1（config-if）#int f0/2

SW1（config-if）#switchport mode access(将端口f0/2切换为访问模式即access模式)

SW1（config-if）#int f0/12

SW1（config-if）#switchport mode trunk(将端口f0/12切换为trunk模式)

SW1（config-if）#int vlan 1 (进入VLAN 1的接口视图。在此视图下，可以通过配置接口参数来控制VLAN 1的网络行为，例如IP地址、子网掩码、端口状态等。)

SW1（config-if）#ip add 192.168.0.1 255.255.255.0(为SW1分配IP：192.168.0.1/24)

SW1（config-if）#no shut (“no shutdown”的缩写，意思是打开（启用）网络设备上的接口。)

SW1（config-if）#end (输入“end”命令时，网络设备将退出当前配置模式并返回到上级视图。)

SW1#copy run start (将当前交换机的运行配置复制到启动配置中。这个命令可以将当前配置保存下来，以便在交换机下次重启时能够恢复相同的配置。)

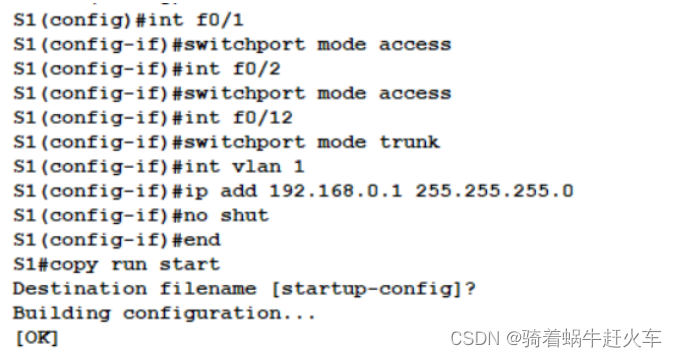

总体结构如下：

（以上两个步骤都是以SW1交换机为例，配置SW2时只要重复以上两个步骤即可，注意修改参数。）

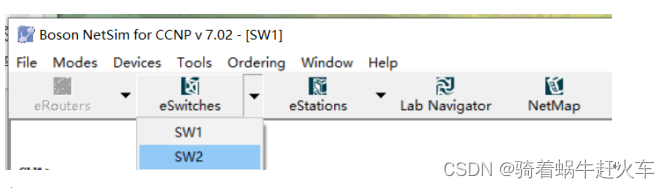

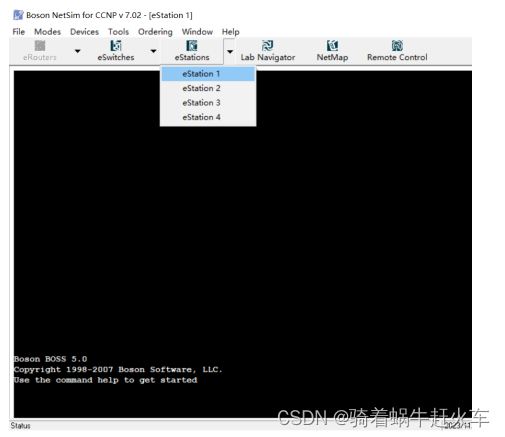

配置第一台交换机完成后切换第二台交换机进行配置：

• 配置主机IP：为PC1~4分别分配IP：192.168.0.11/24、192.168.0.22/24、192.168.0.33/24、192.168.0.44/24。

   例如为PC1分配IP：

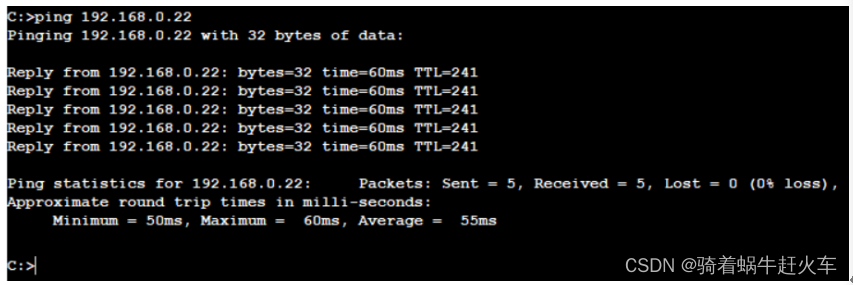

• 测试网络连通性：在PC1中ping PC2和PC3，是否能正常通信，为什么
•

原因：SW1与SW2交换机均处于VLAN1下，因此SW1与SW2下所有主机均可互相通信。

（2）配置交换机VLAN和TRUNK

第一，配置VLAN：将SW1的f0/1和f0/2分别配置到VLAN10和VLAN20下；将SW2的f0/1和f0/2分别配置到VLAN10和VLAN20下。

SW1创建VLAN：

SW1>enable

SW1#vlan database (进入VLAN数据库。在此模式下，可以创建、修改或删除VLAN。)

SW1(vlan)#vlan 10 (创建一个ID为10的VLAN)

SW1(vlan)#vlan 20 (创建一个ID为20的VLAN)

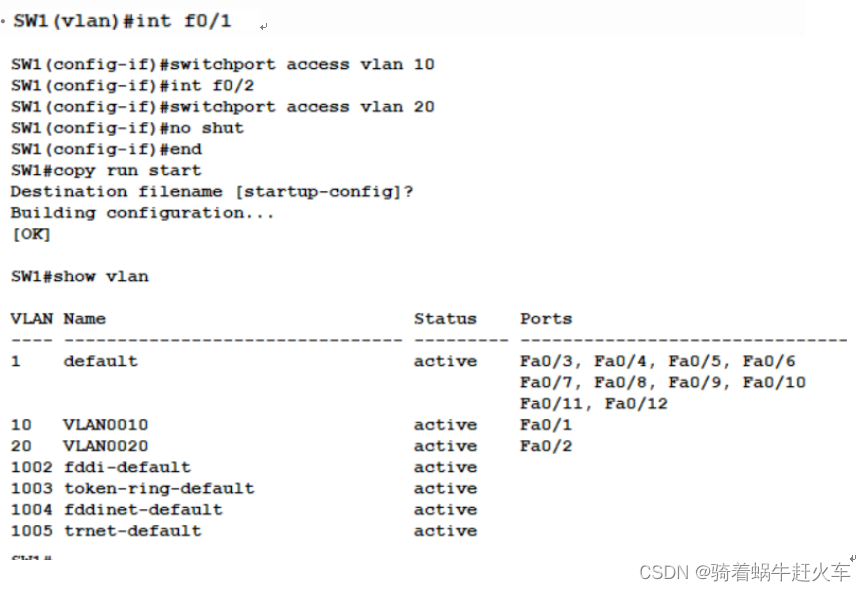

SW1配置VLAN：

(主要命令：switchport access vlan 10    "switchport" 是用来启用或禁用交换机的接口，"access" 表示这个接口是用于连接用户设备的接口，"vlan" 后面的数字则表示要将接口分配到的 VLAN 编号。所以，"switchport access vlan 10" 就表示将当前接口分配到 VLAN 10。)



(SW2同理，重复上述两个创建，配置步骤即可)

第二，测试网络连通性：

在PC1中ping PC3和PC4；在PC2中ping PC3和PC4，它们是否可以正常通信？为什么？

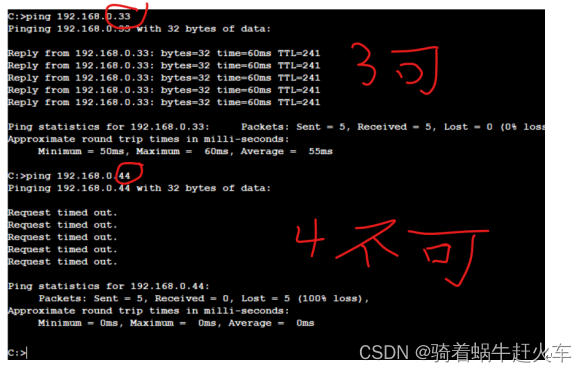

PC1中：

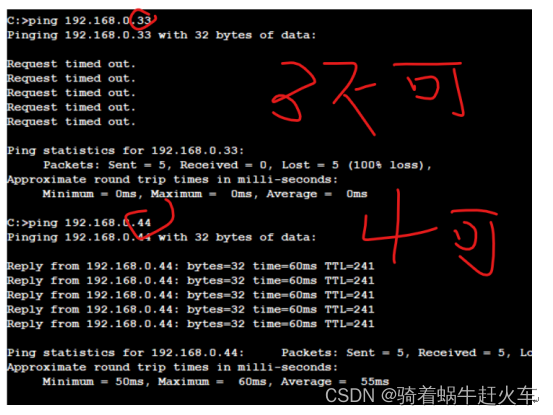

PC2中：

原因：PC1与PC3都在VLAN 10下，因此可与PC3通信，而与PC4处于VLAN20下，不在同一个VLAN下因此不能与PC4通信。Trunk在未进行明确配置的情况下，Trunk接口默认允许所有VLAN通过。

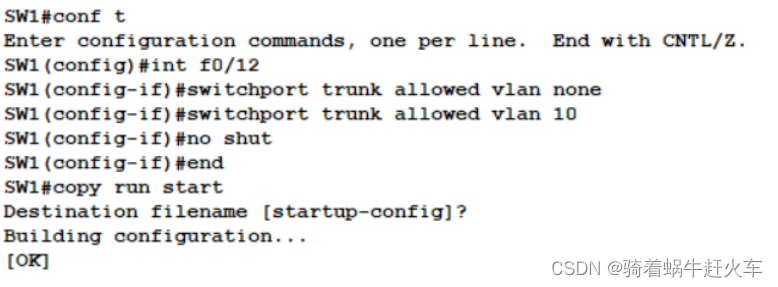

第一，配置TRUNK：

分别配置SW1和SW2的TRUNK，使VLAN10中的主机可以互相通信；VLAN20中的主机不可以互相通信。

（主要命令："switchport trunk allowed vlan none" 是一个命令，用于配置 Cisco 交换机端口的 Trunk 模式，以禁止该端口承载任何 VLAN 的数据帧。使用这个命令后，该端口将只允许默认 VLAN 的数据帧通过。）

• 测试网络连通性：

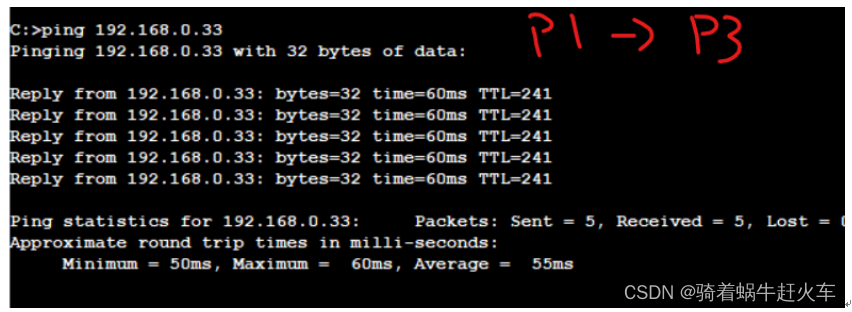

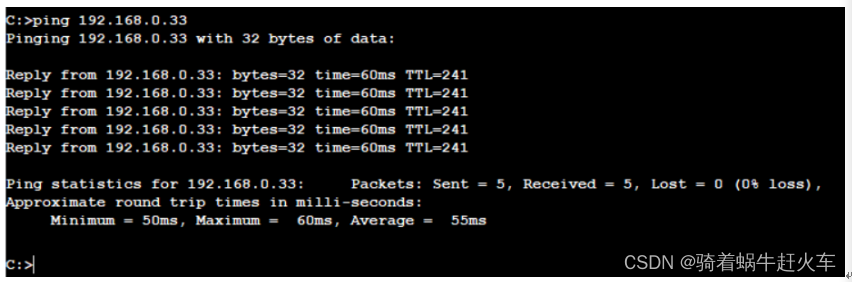

PC1 ping PC3可以通信，因为它们都是VLAN10中的主机：

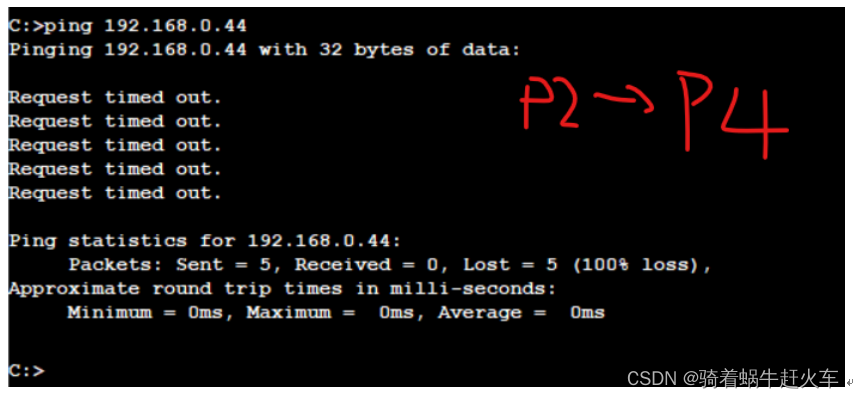

PC2 ping PC4不可以通信，因为它们不是VLAN10中的主机，TRUNK只允许vlan10的数据通过：

最后，说一下我踩的坑：

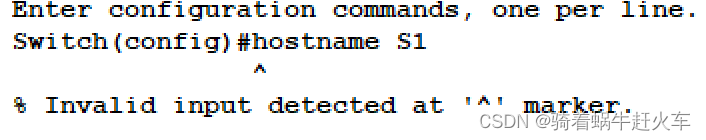

如果你也是输入命令无效，可能是pojie的文件放错了，或者拓扑结构画错了（两个坑我都踩了），因为画的时候接口要和老师给的例子的接口一致（eg.SW1的f 0/1接口和PC1连接）才能照着老师给的例子打。

给大家一个画好的.top文件，如果你能使了，不再提示无效了，说明安装的没问题，就是图画错了。

链接：https://pan.baidu.com/s/1dC0XNVRG8sHFjKRPQcpkow
提取码：8d81
