前言

一、窄带与扩频

射频传输方式主要分为窄带(narrowband)和扩频(spread spectrum)两类。
窄带传输使用极窄的带宽发送携带的数据，而扩频传输使用超出实际所需的带宽发送数据。扩频技术能将准备传输的数据扩展到所用的频率上。例如，窄带无线接口可以通过2 MHz的频率空间传输数据，而扩频无线接口可以通过22 MHz的频率空间传输数据。

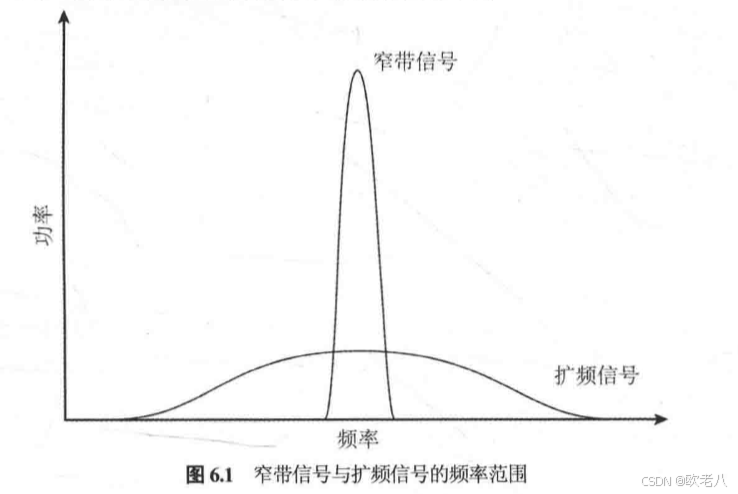

由于窄带信号只占用单个频段或极窄的频率空间，针对该频率范围的蓄意干扰或非蓄意干扰很容易破坏信号。而扩频信号占用较宽的频率空间，除非干扰信号也扩展到扩频通信占用的频率范围内，否则扩频信号一般不易受到外部的蓄意干扰或非蓄意干扰。
在这里插入图片描述

传输功率：窄带信号传输功率通常远高于扩频信号，扩频信号传输功率较低。

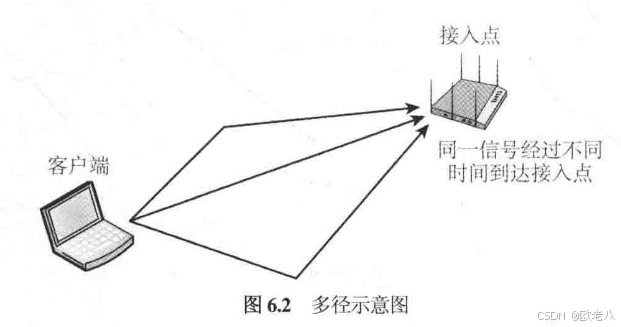

多径干扰：反射信号在主信号之后到达接收天线，就会出现多径现象。
在这里插入图片描述

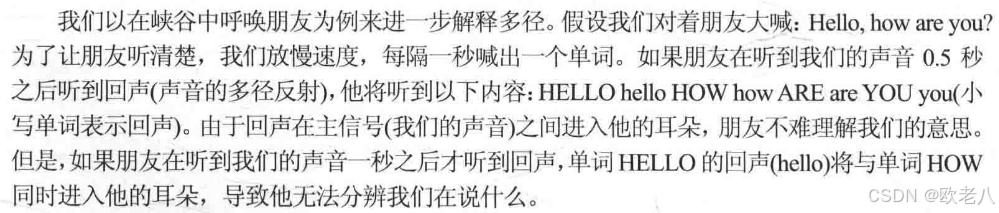

射频通信的方式与声音传播的方式相同。在接收端，主信号与反射信号之间的延迟称为时延扩展(delay spread)。
室内环境的时延扩展通常介于30纳秒和270纳秒之间。如果时延扩展过大，反射信号的数据可能会干扰到主信号的同一数据流，这种情况称为符号间干扰(ISI)。

扩频系统不易受符号间干扰的影响，因为它们将信号扩展到一定的频率范围内。不同频率在多径中产生的延迟不同，某些波长可能受到符号间干扰的影响，其他波长则可能不受影响。因此，扩频信号抗多径干扰的能力通常优于窄带信号。
802.11 DSSS、802.11b HR-DSSS与802.11g ERP抗时延扩展的能力有限。802.11 DSSS和802.11b HR-DSSS允许的最大时延扩展为500纳秒。尽管系统能承受一定的时延扩展，但时延扩展越小，系统性能越好。时延扩展增加时，发射机将降低数据速率，并使用较长的符号传输数据。然而，使用较长的符号可能在符号间干扰发生之前出现较长的延迟。

OFDM抗时延扩展的能力更强，802.11a/g发射机可以在时延扩展达到150纳秒时仍然保持54 Mbps的数据速率。这取决于发射机和接收机使用的802.11a/g芯片组。某些芯片组的容错性较差，在时延扩展较高时会切换到较低的数据速率。
在802.11n和802.11ac MIMO技术面世之前，多径一直是严重影响无线局域网性能和吞吐量的因素。但随着MIMO技术的出现，多径转变为提高无线局域网性能的有利条件。MIMO设备采用经过改进的数字信号处理技术，能同时传输多个信号，实际上可以从多径效应中获益。

二、跳频扩频（FHSS）

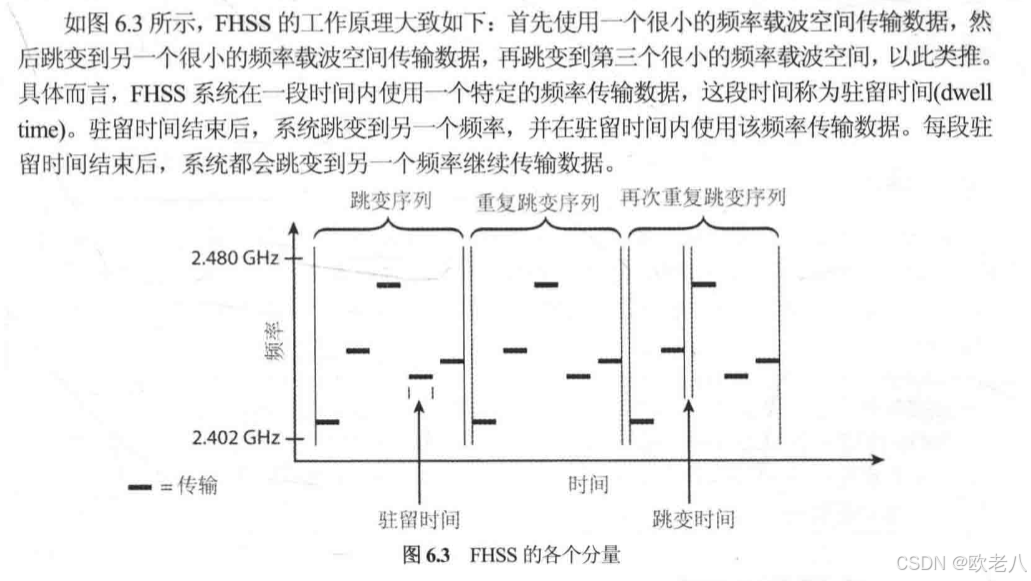

802.11原始标准定义了**跳频扩频(FHSS)**供遗留的无线接口使用。FHSS设备使用2.4 GHz ISM频段传输数据，数据速率为1 Mbps和2 Mbps。大多数遗留的FHSS无线接口在1997年至1999年生产。电气和电子工程师协会(IEEE)规定，北美802.11 FHSS设备的频率宽度是79 MHz，范围为2.402 GHz～2.480 GHz。

蓝牙和802.11b/g/n设备均使用2.4 GHz ISM频段传输数据。

在这里插入图片描述
调制：FHSS采用高斯频移键控(GFSK)编码数据。二级GFSK(2GFSK)使用两个频率表示比特0和1；四级GFSK(4GFSK)使用4个频率，每个频率代表两个比特(00、01、10或11)。由于确定频率前需要占用传输周期，因此符号率(数据发送速率)只有大约每秒100万～200万个符号，仅为2.4 GHz载波频率的一小部分。

二、直接序列扩频（DSSS）

直接序列扩频(DSSS)技术最初定义在802.11原始标准中，使用2.4 GHz ISM频段进行通信，数据速率为1 Mbps和2 Mbps。
802.11b修正案定义了经过改进的DSSS技术，同样使用2.4 GHz ISM频段进行通信，数据速率为5.5 Mbps和11 Mbps。这两个数据速率称为高速率直接序列扩频(HR-DSSS)。
目前的2.4 GHz 802.11设备向后兼容遗留的802.11 DSSS设备。换言之，802.11b设备既可以采用DSSS技术并以1 Mbps和2 Mbps的速率传输数据，也可以采用HR-DSSS技术并以5.5 Mbps和11 Mbps的速率传输数据。

1.DSSS数据编码

把要发送的信息用伪随机码（PN码）扩展到一个很宽的频带上去，在接收端，用与发端扩展用的相同的伪随机码对接收到的扩频信号进行相关处理，恢复出发送的信息。
原理很简单，把’0’ '1’字符扩展成11Bit位的01字符串，抗干扰能力立马增强了
系统将每个数据比特编码为多个比特后再进行传输。为数据添加额外的冗余信息称为处理增益(process gain)。在想方设法压缩数据大小的今天，增加数据大小听起来似乎有些奇怪，但添加冗余信息有助于提高通信系统的数据抗损能力。
Barker word 之所以使用 11 个位元，是因为管制当局通常要求直接序列系统必须具有 10 dB 的处理增益（ processing gain）
二进制数据1：10110111000
二进制数据0：01001000111

系统将上述码片序列扩展到更宽的频率空间。虽然一个数据比特可能只占用2 MHz的频率空间，但11个码片需要22 MHz的频率载波空间。一般来说，发送端无线接口将单个数据比特转换为码片序列的过程称为展宽(spreading)或码片成形(chipping)，接收端无线接口将码片序列转换回单个数据比特的过程称为解扩(de-spreading)。在将数据转换为多个码片后，即便部分码片损坏，无线接口也仍然可以利用正确接收到的码片解析数据。

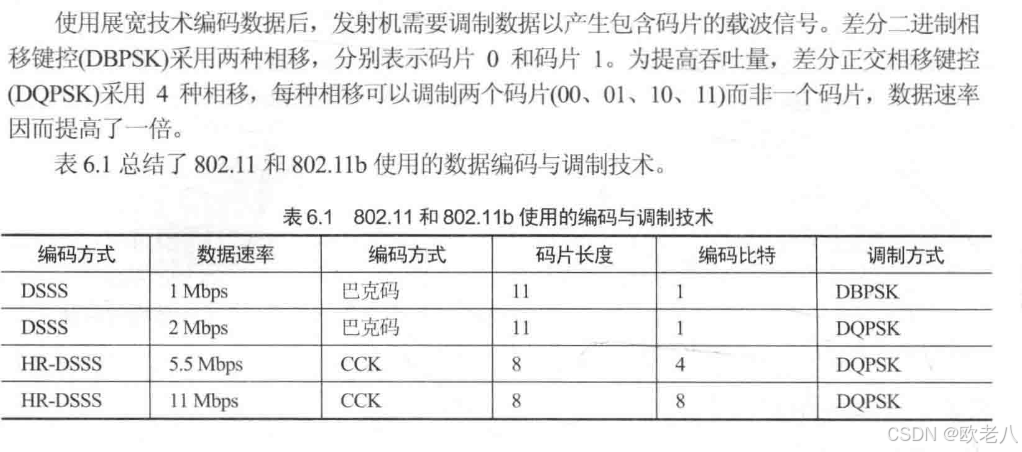

巴克码是一种11码片的PN码，但码片长度无关紧要。为提高数据速率，HR-DSSS采用更为复杂的补码键控(CCK)。CCK使用8码片的PN码，不同的PN码针对不同的比特序列。CCK可以将4比特数据编码为8个码片(5.5 Mbps)，也可以将8比特数据编码为8个码片(11 Mbps)。

在这里插入图片描述

三、正交频分复用（OFDM）

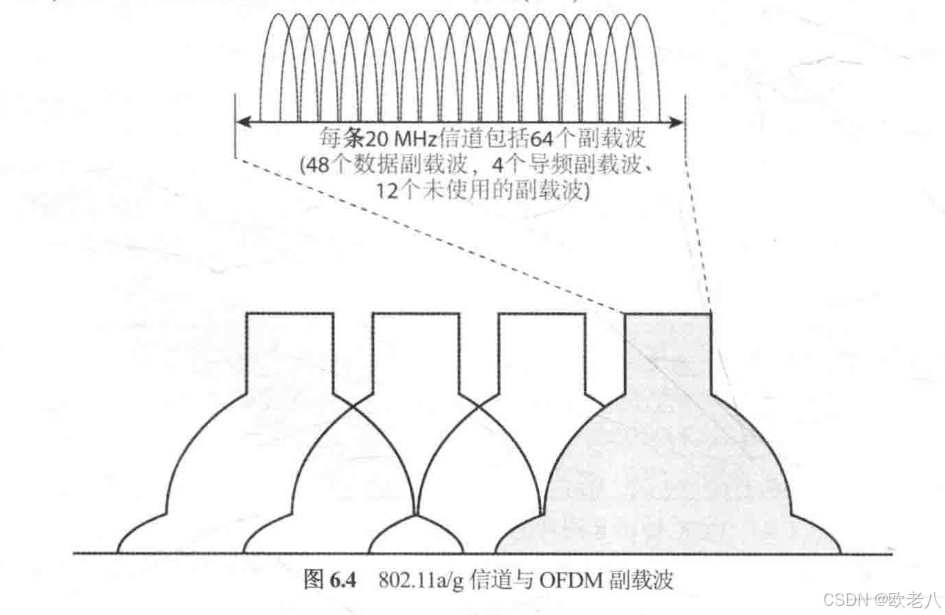

正交频分复用(OFDM)是流行的通信技术，广泛应用于有线和无线通信。IEEE 802.11 - 2016标准规定，OFDM用5 GHz频段传输数据，ERP - OFDM用2.4 GHz频段传输数据，802.11a（5g）和802.11g(2.4g)分别采用这两种技术，本质无区别。OFDM非扩频技术，但有类似特性常被归为扩频技术，技术层面这种划分不正确。20 MHz OFDM信道由64个独立、紧密且精确间隔的副载波（也叫ODFM音调）构成。
在这里插入图片描述
每个副载波的频率宽度为312.5 kHz。副载波数据速率传输低，但副载波数量众多，因此总的数据速率仍然很高。此外，由于副载波的数据速率较低，时延扩展在符号周期中所占的比例很小，因此符号间干扰不太可能发生。相较于DSSS和FHSS两种扩频技术，OFDM技术抗多径干扰的能力更强。

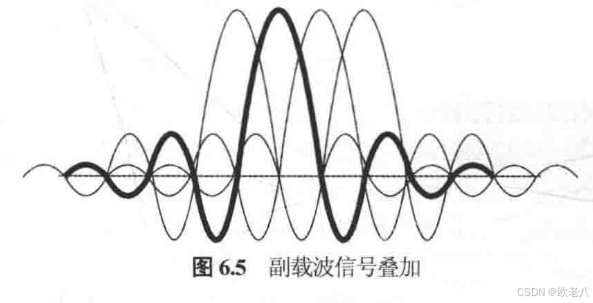

副载波之间的频率间隔经过精心选择以使谐波重叠，从而能消除大多数不需要的信号。副载波间隔是正交的，因此不会相互干扰。OFDM符号时间为3.2微秒，副载波间隔等于OFDM符号时间的倒数。例如，3.2微秒的倒数相当于每秒循环312 500次，频率为312.5 kHz。

在这里插入图片描述
20 MHz OFDM信道包含64个副载波，其中12个作保护频带不传输数据，保护频带可避免干扰；48个用于传输调制数据；4个是导频载波，用于发射机和接收机间动态校准，解调器以此为相位和振幅参考让接收机保持同步。
OFDM也是802.11n和802.11ac无线接口技术，它们用64个副载波构成的20 MHz信道传输数据，其中8个为保护频带，52个传输调制数据，4个用作导频载波。

1.卷积编码

为增强抗窄带干扰能力，OFDM采用卷积码作为纠错码。卷积码属前向纠错，能让接收系统检测并修复损坏比特。
卷积码通过数据比特与编码比特的比值实现不同编码级别，比值越小，数据速率越低，抗干扰能力越强。
在这里插入图片描述

2.调制

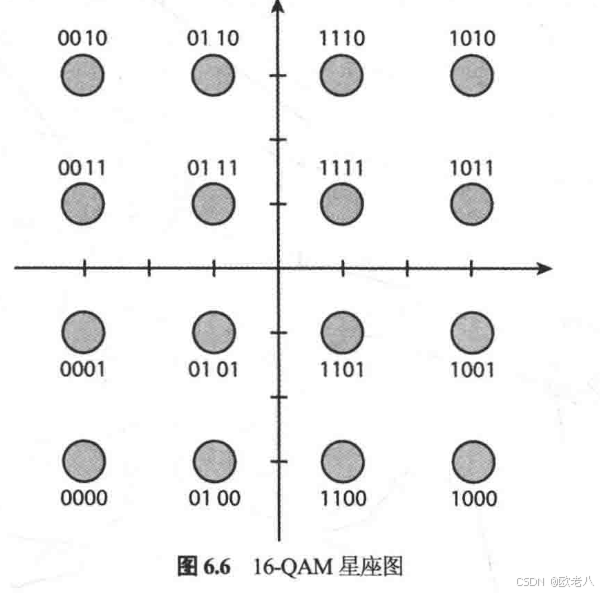

OFDM用二进制相移键控（BPSK）和正交相移键控（QPSK）调制实现较低数据速率，用16-QAM、64-QAM与256-QAM调制实现较高数据速率。正交调幅（QAM）结合调相和调幅。星座图是用于表示QAM调制的二维图，分4个象限，可表示数据比特，象限中横轴区域表示相移，纵轴区域表示幅移。16-QAM星座图用4种相移和4种幅移生成16个4位组合，每个点表示4数据比特。
在这里插入图片描述

四、正交频分多只

正交频分多址（OFDMA）是OFDM数字调制技术的多用户版本。当前802.11a/g/n/ac无线接口用OFDM技术进行单用户传输，而OFDMA将信道细分为资源单元（RU），可同时向多个用户发送小帧，即把信道划分为小子信道以支持多用户传输，如20 MHz信道最多可划分为9条小信道，每条由一组OFDM副载波组成。OFDMA已用于蜂窝通信，按802.11ax修正案草案设想，也将用于802.11无线接口。

五、工业、科学和医疗频段

802.11原始标准及802.11b、802.11g、802.11n修正案定义的无线局域网通信频率范围为2.4 GHz-2.4835 GHz，属于工业、科学和医疗（ISM）频段之一。ISM频段包含三个频率范围：902 MHz-928 MHz（宽26 MHz）、2.4 GHz-2.5 GHz（宽100 MHz）、5.725 GHz-5.875 GHz（宽150 MHz）。

国际电信联盟电信标准化部门（ITU - T）在《无线电规则》中定义了ISM频段，美国由FCC管理其使用，其他国家管理方式可能不同。900 MHz频段称工业频段，2.4 GHz频段称科学频段，5.8 GHz频段称医疗频段。这三个频段均为免授权频段，对可使用设备类型无限制 。

1.900MHz ISM频段

900 MHz ISM频段范围是902 MHz~928 MHz，宽26 MHz。早期无线网络用此频段传输数据，现多数转向更高频率以提升吞吐量。
该频段使用受限，因许多国家将其部分频率划给GSM用于手机通信。虽很少用于网络通信，但婴儿监护器等不少设备仍用它传输数据。
802.11无线接口不使用此频段，但早期有无线网络部署在此。部分供应商仍生产使用该频段的非802.11设备。与2.4 GHz和5 GHz频段相比，900 MHz频段叶簇穿透性好，受无线互联网服务提供商青睐。

2.2400MHz ISM频段

2.4 GHz ISM频段范围是2.4 GHz~2.5 GHz，宽100 MHz，是无线网络通信常用频段，IEEE 802.11 - 2016标准定义了该频段的无线局域网通信。虽部分802.11无线接口芯片组支持5 GHz频段使它的使用率下降，但仍很拥挤。
使用该频段传输数据的802.11无线接口有：802.11 FHSS、802.11 DSSS、802.11b HR - DSSS、802.11g ERP、802.11n HT。除无线局域网设备，微波炉等设备及蓝牙、Zigbee等射频技术也用此频段，该频段易受干扰。
并非所有国家都允许使用整个频段通信，IEEE 802.11 - 2016标准规定无线局域网可用14条信道，但各国信道分配有差异。

3.5800MHz ISM频段

5.8 GHz ISM频段范围是5.725 GHz-5.875 GHz，宽150 MHz，婴儿监护器等大量消费类产品会使用该频段。该频段易与U-NII-3频段混淆，U-NII-3频段范围是5.725 GHz~5.850 GHz，5.8 GHz ISM频段比它宽25 MHz。
802.11a修正案指出，OFDM物理层应使用所在区域监管机构分配的5 GHz频段传输数据，多数国家允许OFDM传输使用U-NII频段信道。2014年4月前，美国允许5.8 GHz ISM频段的信道165用于OFDM传输，后该信道被纳入扩展后的U-NII-3频段。
5.8 GHz ISM频段看似与802.11信道无关，但使用该频段的消费类设备可能干扰使用U-NII-3频段的802.11无线接口。

六、非授权国家信息基础设施频段

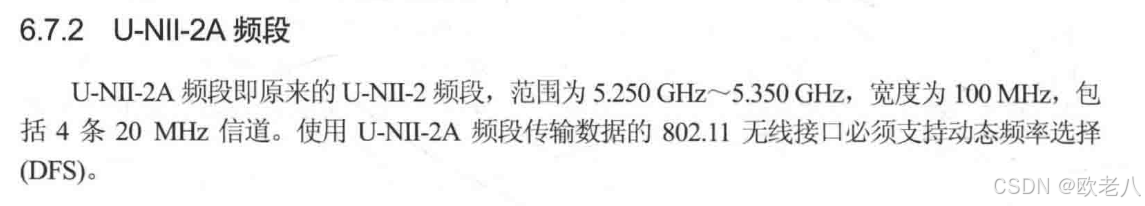

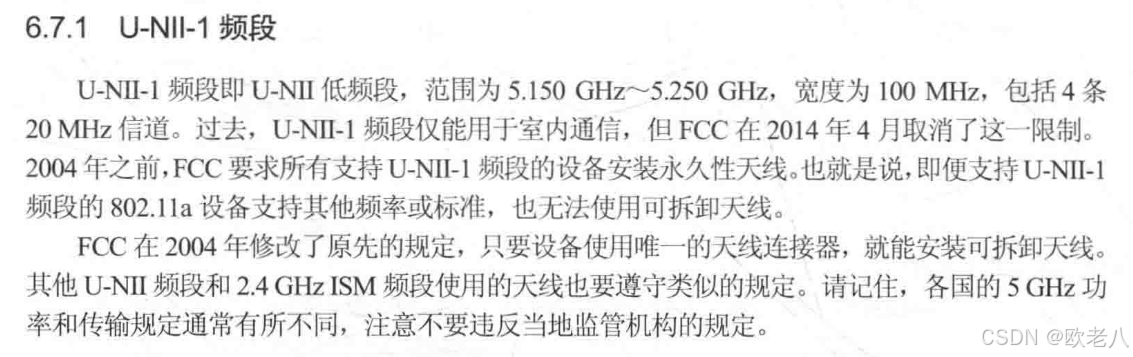

802.11a修正案规定，无线局域网可用3个5 GHz频段传输数据，每个频段含4条信道，这3个频段即非授权国家信息基础设施（U-NII）频段。该修正案将U-NII频段分为低、中、高三组，分别称U-NII-1（U-NII低）、U-NII-2A（U-NII中）、U-NII-3（U-NII高）频段。

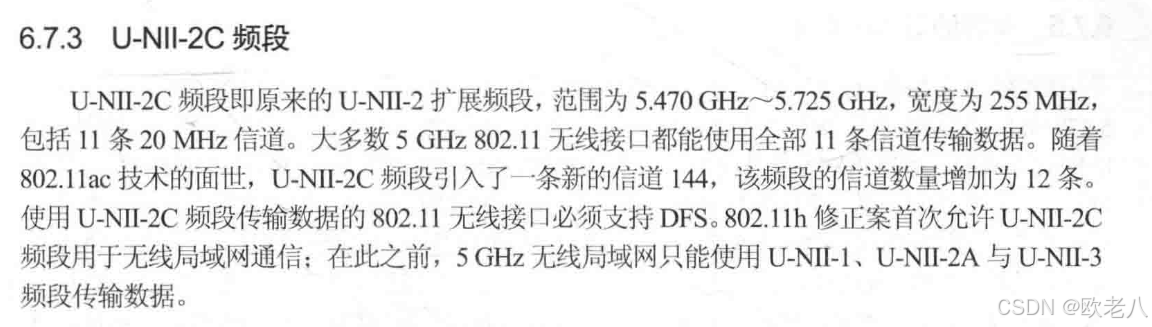

802.11h修正案获批后，IEEE指定更多频率空间用于无线局域网通信，包括12条额外信道，最初称U-NII-2扩展频段，现更名为U-NII-2C频段。

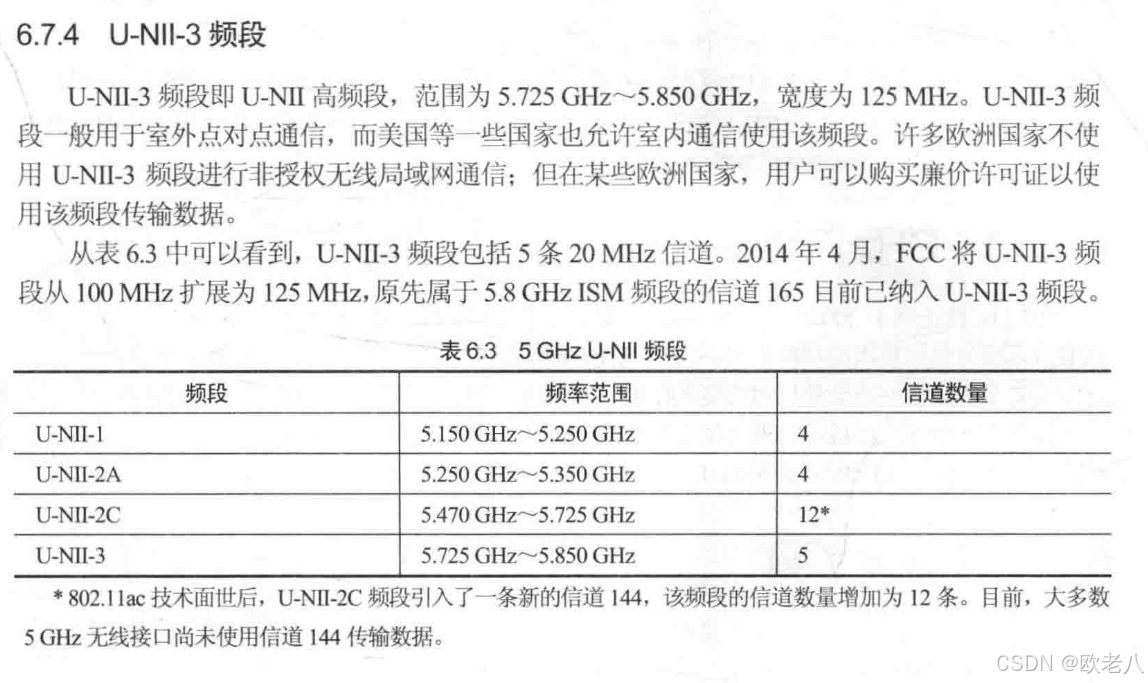

目前，使用5 GHz U-NII频段传输数据的802.11无线接口有802.11a OFDM、802.11n HT、802.11ac VHT。并非所有国家的射频监管机构都允许使用整个5 GHz U-NII频段通信。IEEE 802.11 - 2016标准规定，无线局域网可使用全部4个U-NII频段共25条信道传输数据，但各国信道分配和功率管理规定有差异。
在这里插入图片描述

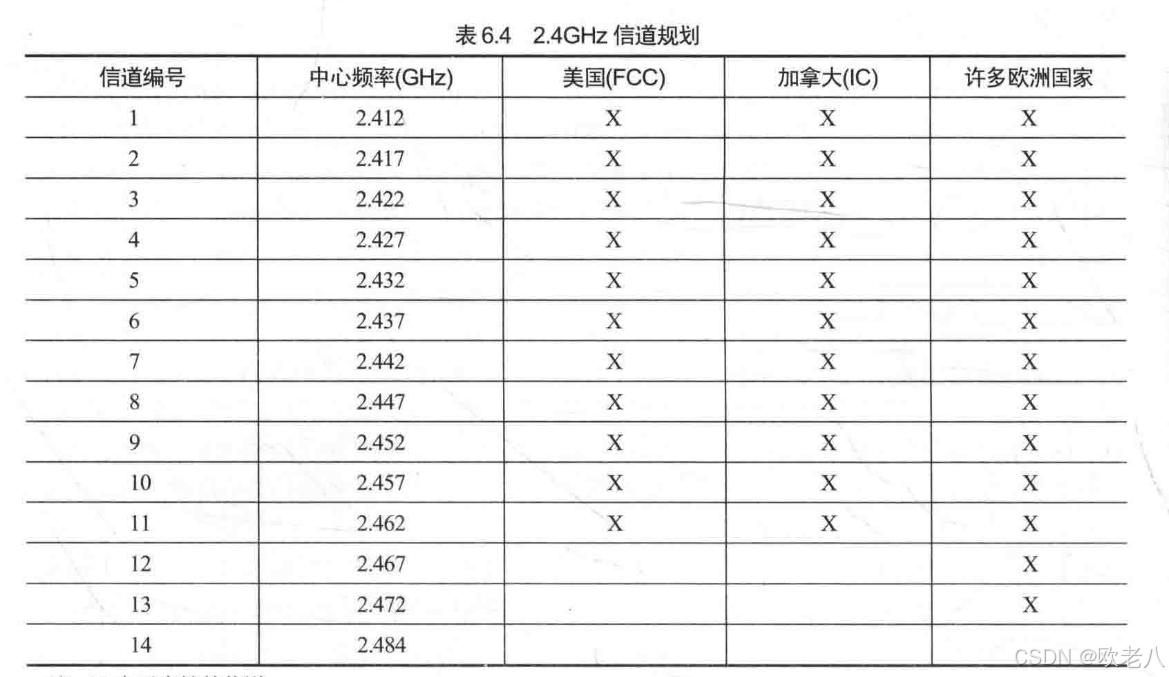

七、2.4GHz频信道

在这里插入图片描述

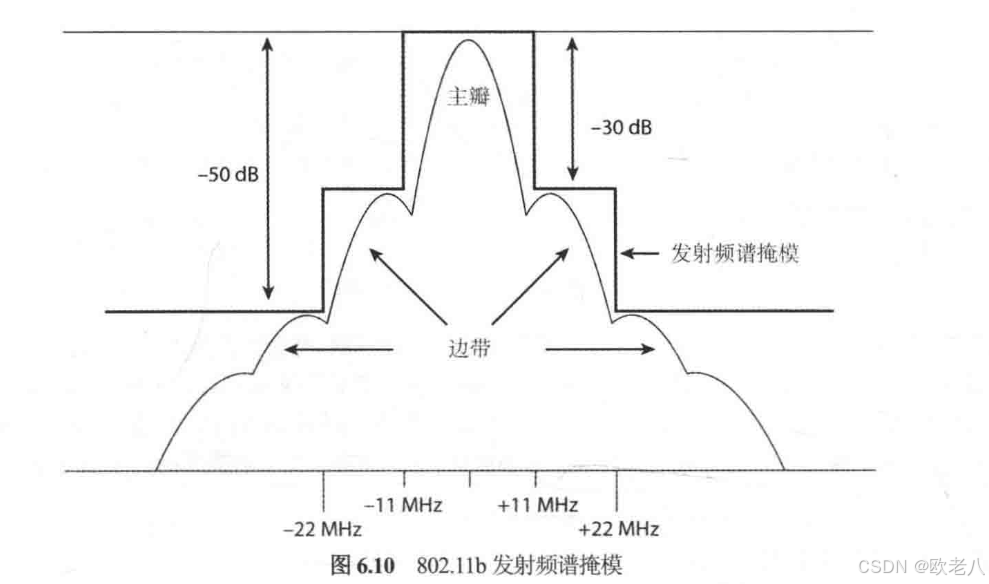

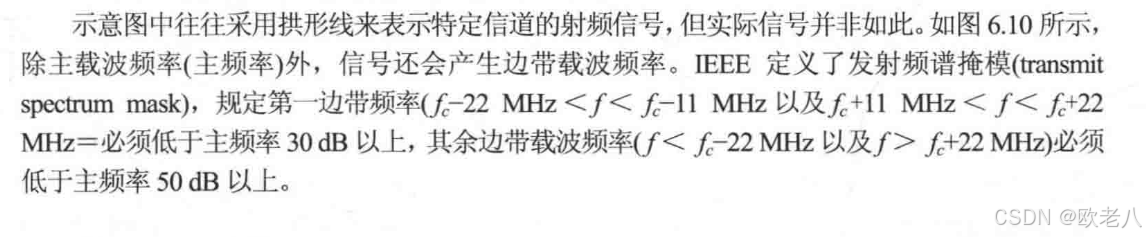

使用802.11 DSSS和802.11 HR - DSSS传输时，信道宽22 MHz（表示为fc±11MHz ），如信道1为2.412 GHz±11MHz，对应频率范围2.401 GHz~2.423 GHz。2.4 GHz ISM频段中，信道中心频率间隔5 MHz，信道会相互重叠。802.11a及后续标准引入OFDM技术后，其信道频率宽度约20 MHz。
在这里插入图片描述

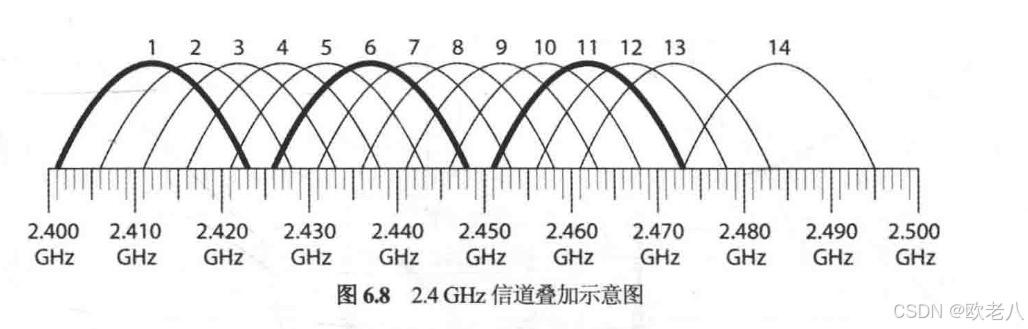

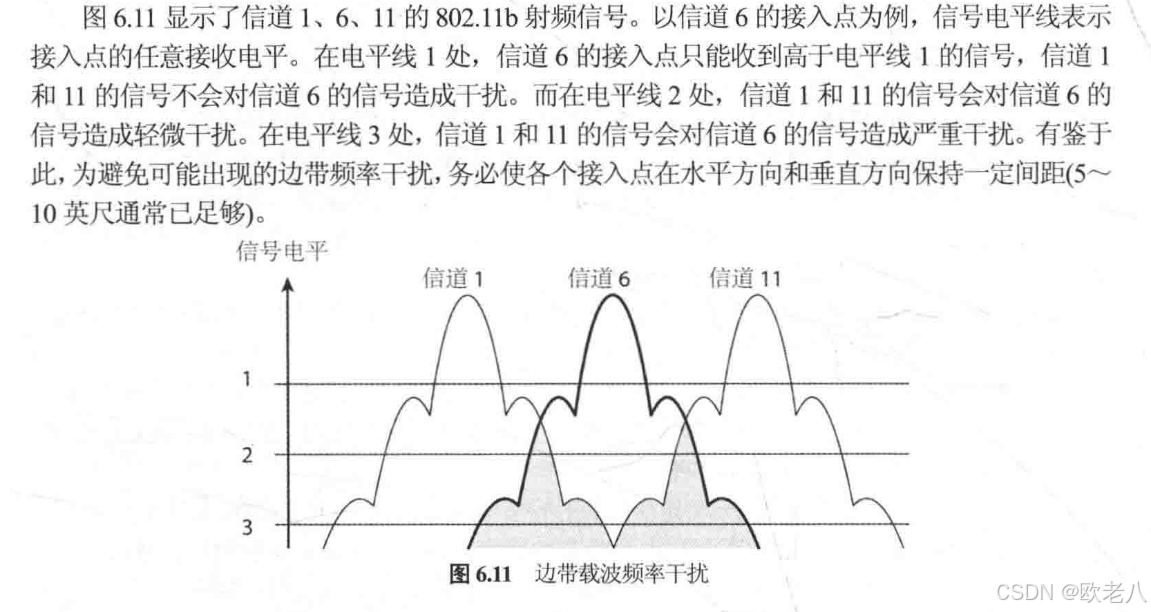

图6.8展示信道叠加及重叠情况，信道1、6、11间隔远不重叠。两条信道不重叠需间隔至少5条信道（25 MHz）。美国和加拿大，2.4 GHz频段中互不重叠的3条信道是1、6、11。允许使用信道1~13的国家和地区也有其他非重叠组合，但常选1、6、11。部署含3个或更多接入点的2.4 GHz企业无线局域网时，一般用这3条信道。

在这里插入图片描述

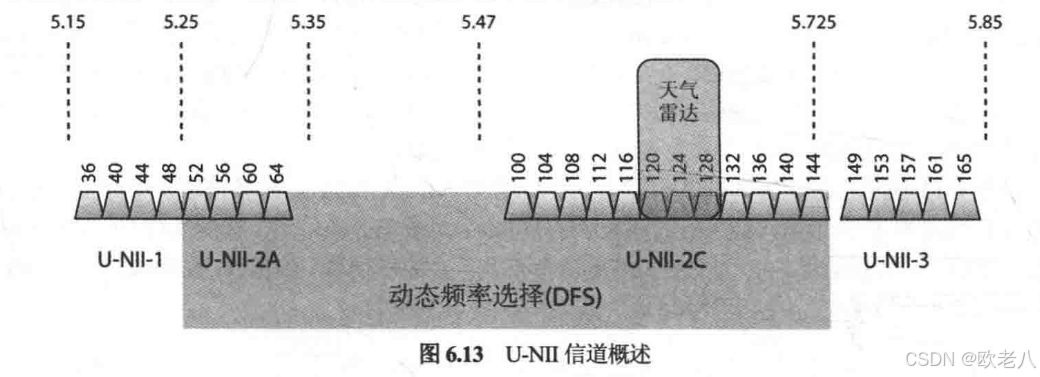

八、5GHz频信道

   802.11a/n与802.11ac无线接口使用5 GHz U-NII频段（U-NII-1、U-NII-2A、U-NII-2C以及U-NII-3）传输数据，系统用额外带宽作保护频带。U-NII-1和U-NII-2A频段，最外侧信道中心频率与频段边缘相隔30 MHz；U-NII-3频段，该间隔为20 MHz ，未使用带宽即保护频带。最初3个U-NII频段各有4条互不重叠信道，中心频率间隔20 MHz；U-NII-3后来增加第5条信道。U-NII-2C频段现有12条互不重叠信道，原11条，802.11ac修正案获批后纳入信道144。计算信道中心频率方法为：信道编号乘5加5000 ，如信道36中心频率为5180 MHz（5.18 GHz）。

在这里插入图片描述
802.11n技术可以将两条20MHz信道绑定在一起，从而创建一条更大的40MHz信道。信道绑定使频率带宽倍增，这意味着可供802.11n无线接口使用的数据速率增加了一倍。如图6.14所示，在部署企业无线局域网时，共有12条40MHz信道可用于信道复用模式。图6.14还显示了802.11ac无线接口可能使用的80MHz和160MHz信道。但实际上，没有足够的频率空间来容纳这些信道，以实现合适的信道复用模式。
在这里插入图片描述

九、邻信道、非邻道与重叠信道

IEEE 802.11-2016标准定义的非重叠信道。
802.11 DSSS信道的中心频率之间必须相隔30MHz，才能认为它们互不重叠；
802.11b HR-DSSS和802.11g ERP信道的中心频率之间必须相隔25MHz，才能认为它们互不重叠；

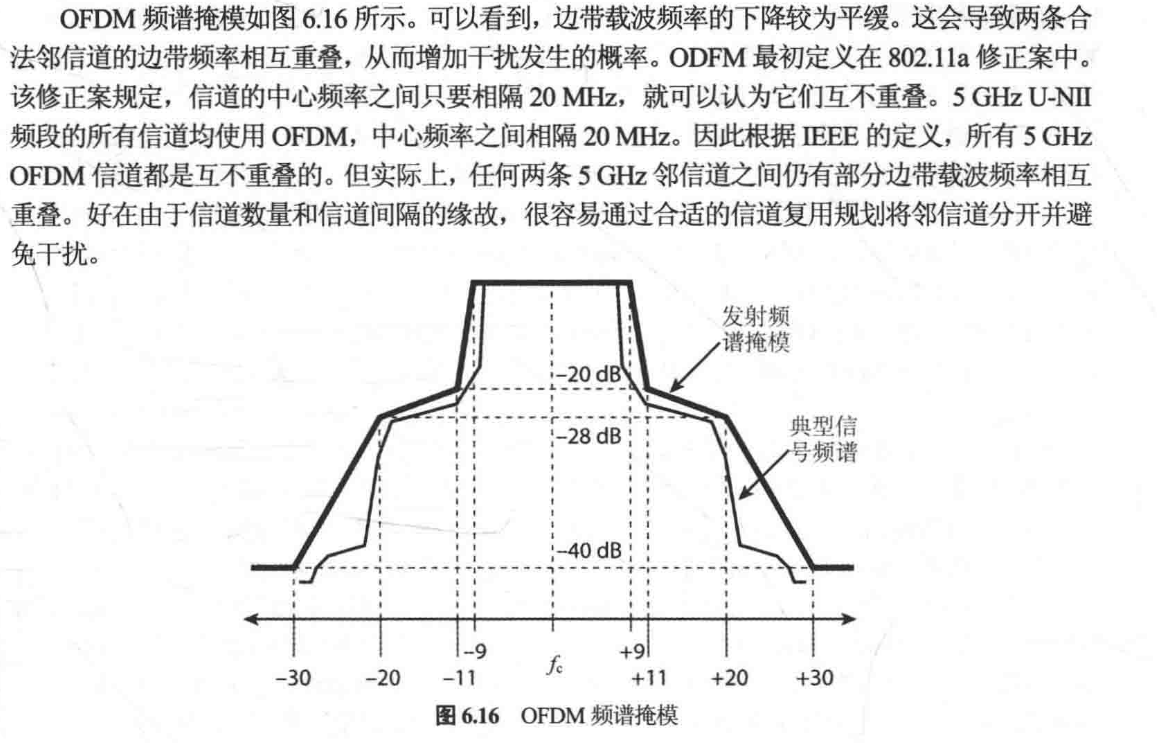

5GHz OFDM信道的中心频率之间必须相隔20MHz，才能认为它们互不重叠。
部署无线局域网时，覆盖小区之间必须存在一定重叠以实现漫游。但同样重要的是，这些覆盖小区的频率空间不能重叠。为避免因频率空间重叠而导致性能下降，就需要进行信道复用规划。

邻信道意义：大多数Wi-Fi供应商使用邻信道干扰一词来描述因信道复用设计不当导致频率空间重叠，进而引起的性能下降。在无线局域网行业，邻信道指编号的前一条或后一条信道。例如，信道3和信道2相邻。

十、吞吐量与带宽

无线通信通常在一段受限的频率范围内进行，这一频率范围称为频段，也就是带宽。
频率带宽对最终的数据吞吐量确有一定影响，但其他许多因素也会影响吞吐量。除频率带宽外，数据编码、调制、介质争用与加密都是影响数据吞吐量的重要因素。
注意不要混淆频率带宽和数据带宽。数据编码和调制方式决定了数据速率，数据速率有时又称数据带宽。以5GHz信道和OFDM技术为例，802.11a OFDM无线接口能以6、9、12、18、24、36、48或54 Mbps的速度传输数据，U-NII信道频率带宽对所有速度都相同，不同速度是因调制和编码技术不同，不同调制编码技术产生不同数据速率，通常也称数据带宽。

向外行人解释无线网络时，他们可能惊讶于无线局域网实际吞吐量。非专业人士看到802.11设备包装标300 Mbps，或许认为设备能提供该吞吐量。802.11设备采用带冲突避免的**载波监听多路访问(CSMA/CA)**作为介质访问方式，确保给定时间内只有一台无线设备可使用介质传输数据。由于介质半双工特性及CSMA/CA开销，802.11a/b/g传输实际总吞吐量一般不超数据速率50%；802.11n/ac传输总吞吐量为数据速率60% - 70%。吞吐量受802.11通信半双工特性和使用频率影响。HT和OFDM技术可用于5GHz和2.4GHz频段，2.4GHz ISM频段射频噪声通常较高，2.4GHz设备吞吐量一般小于5GHz设备。

802.11射频介质属于共享介质，吞吐量讨论均指总吞吐量。如数据速率54 Mbps，受CSMA/CA影响总吞吐量可能只有20 Mbps左右。5个客户端同时从FTP服务器下载相同文件，理想情况下每个客户端感知吞吐量约4 Mbps。使用802.11n和802.11ac无线接口时，理想条件下总吞吐量可达到标定数据速率的65%。CSMA/CA产生的介质争用开销通常约为带宽的35%；而使用遗留的802.11a/b/g无线接口时，介质争用开销将达到50%或更多。

在OSI模型中，几乎每一层的参数都会影响802.11通信的吞吐量。务必了解影响吞吐量的各种因素及其后果，以及可以采取哪些措施(如果有的话)来最大限度消除它们对总吞吐量的影响。
