OFDMA属于频分复用的多址接入技术。多址接入是指通信系统给多个用户动态分配资源，使得它们能同时进行数据传送。以频分多址为例，频谱资源划分为多个互不重叠的子信道，当有用户提出通信需求的时候，系统就在可用的子信道中进行动态分配。

在大量Wi-Fi终端同时连接AP的情况下，终端利用传统的自由竞争无线媒介机制使得W-Fi信道利用率明显下降。在Wi-Fi频谱带宽不变的前提下，如何提高Wi-Fi频谱的利用率，支持Wi-Fi AP所连接的大量Wi-Fi终端仍具有较好的数据传送性能，这就是Wi-Fi 6引入OFDMA多址技术的关键原因。

OFDMA在OFDM基础上，它把信道中的子载波分成一个或多个组，每个组作为独立的资源单元(Resource Unit, RU)承载数据并传输。在下行方向，不同的RU承载不同终端的接收数据；在上行方向，RU承载不同终端的发送数据。OFDMA技术使得AP可以为每个Wi-Fi终端进行细颗粒度的信道资源分配，从而实现多个Wi-Fi终端同时通过不同的子载波组合进行数据传输，这种多用户接入的方式其实就是Wi-Fi的频分复用的机制。

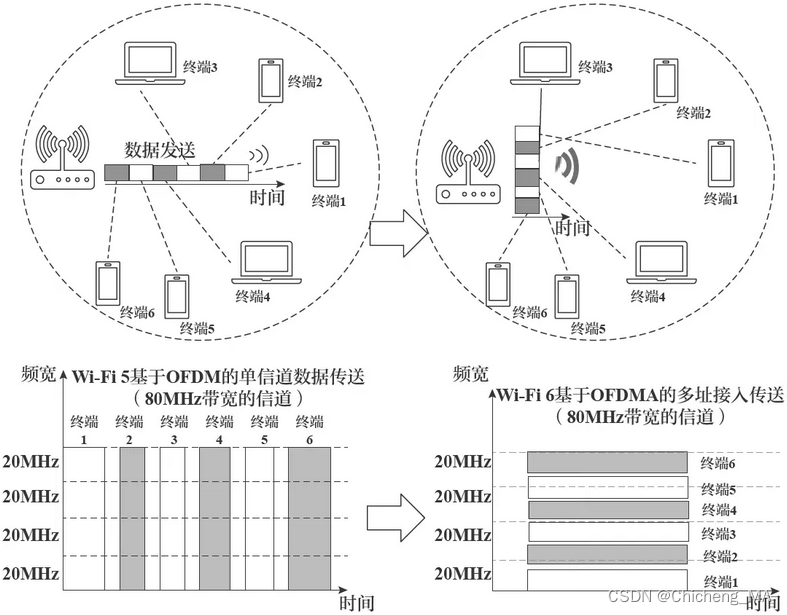

参考下图，左面是Wi-Fi5之前基于OFDM的单信道数据传送方式，右面是Wi-Fi 6基于OFDMA方式的多址接入技术下的数据传送方式，单信道带宽是80MHz。

从上图可以看到，在Wi-Fi 5之前，每一个终端在一个时刻完全独占了整个信道，无线媒介中只有一个终端的数据在发送和接收。而Wi-Fi 6的OFDMA方式下，多个终端在一个时刻下共享了一个信道，但分别占据信道的不同的频率范围，在高密度终端的Wi-Fi环境下，这种技术明显提升了信道的利用率，提高了整个网络的性能，减少了数据传送的等待时延。

与OFDMA技术相关的内容主要包括资源单位的分配管理、基于OFDMA上下行接入方式以及聚合帧确认模式。

其中，基于OFDMA的下行接入方式(Down Link，DL)指的是AP通过不同资源单位同时向多个终端传输数据，提高了单位时间内的数据吞吐量，减少AP竞争信道导致的等待时延和冲突次数。

而基于OFDMA的上行接入方式(Up Link，UL)指的是AP协调多个终端同时在不同资源单位中发送上行数据，终端不再通过传统竞争信道方式使用无线媒介资源，减少STA由于信道竞争而导致的等待时延和冲突次数。

根据是否由AP指定每个STA分配的RU位置和大小的区别，基于OFDMA的上行接入方式进一步分为AP指定RU分配方式和随机RU分配方式。

1. OFDMA下的资源单位RU分配

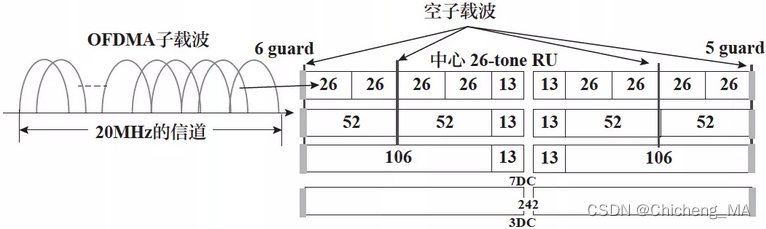

Wi-Fi 6的OFDMA技术中的关键概念是多个连续子载波所组成的资源单位RU。参考下图，这是 20MHz信道中的所有子载波所组成的资源单位的示例图。

上图左面显示的是信道中的相互正交的子载波，而上图的右面是不同数量的子载波构成的资源单位 RU。例如，最上面一层是每26个子载波构成一个资源单位RU，在20MHz的信道中，一共有9个以26个子载波为组的RU，而其他各层分别是52个子载波、106个子载波、242个子载波所分别构成的 RU，其中tone表示为子载波。图中的子载波分为三种类型：

(1) 数据子载波：用于承载用户数据信息。
(2) 导频子载波：用于承载物理层调制解调时需要的相位和频率信息，接收端利用导频子载波进行相位和频率偏移的估算和纠正。导频子载波与数据子载波一起构成了RU，图中显示的26、52、106和242个子载波，包含了数据子载波与导频子载波，对应的RU分别称为26-tone RU、52-tone RU、106-tone RU、242-tone RU等。

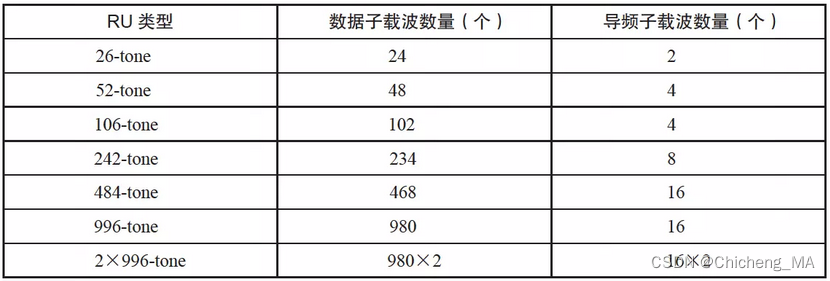

每种类型的RU包含的数据子载波和导频子载波数量如下图所示：

(3) 未使用子载波：包括空子载波(Null Subcarriers)、直流子载波(Direct CurrentSubcarriers，DC)和边界保护子载波(Guard Band Subcarriers)。这些子载波不承载任何数据信息，而是分别用于消除子载波间的干扰、降低信号的峰均比对功率放大器的影响和消除信道间的干扰。

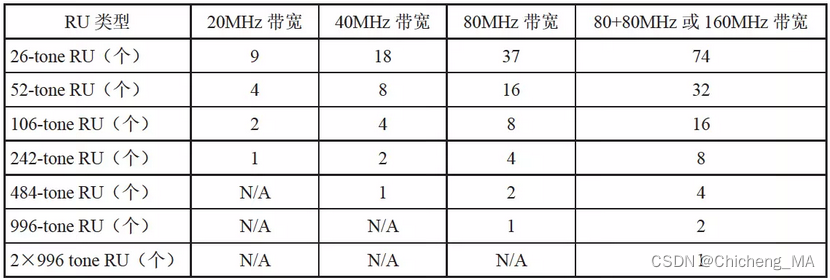

根据Wi-Fi 6协议的规定，每个终端每次只能分配一个RU。当信道带宽越大时，同时并发的终端数量就可能越多，例如，在160MHz的信道带宽下，理论上可以支持74个终端在各自分配的26-tone的RU上同时传送数据。RU类型、RU数量与信道带宽对应关系如下图所示，其中N/A表示不存在，例如20MHz带宽无法分配484-tone的RU。

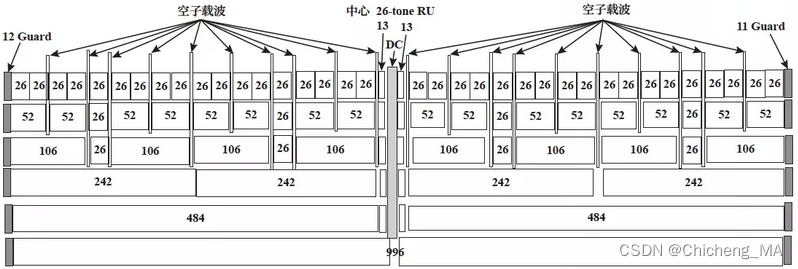

下图是80MHz带宽下的各种RU类型以及相应数量的例子。从图中可以看到，如果AP要给一个终端分配一个RU，那么就需要AP把RU类型、RU在信道中的位置告诉终端。

在RU分配方式中，最简单的分配方式是将所有的带宽资源作为一个整体分配给一个用户，而并不是OFDMA传统的频分多用户技术，这种方式在Wi-Fi 6中称为非OFDMA技术。

在Wi-Fi 6技术中，OFDMA技术与非OFDMA技术都是基于带宽为78.125kHz的子载波，但两者的用户数量不同，OFDMA技术将带宽在频域上分配给多个不同用户，而非OFDMA技术将带宽资源在频域上分配给一个用户。

2. 基于OFDMA技术的无线媒介接入方式

基于OFDMA技术的无线媒介接入下的数据传送方式，包括AP通过不同RU同时向多个终端传输下行数据，以及AP协调多个终端同时在不同RU中发送上行数据。

(1) AP向多个终端发送下行数据

在一个Wi-Fi 6的网络中，可能既有Wi-Fi 6的AP与Wi-Fi 5终端通过CSMA/CA竞争无线信道的接入方式进行数据传送，也有Wi-Fi 6的AP与Wi-Fi 6终端通过RU方式进行数据交互。下图给出了基于CSMA/CA竞争无线媒介方式的下行数据传送，以及基于Wi-Fi 6 OFDMA技术下的下行数据传送的帧交互的例子。

基于CSMA/CA竞争的数据接入：AP向三个终端发送下行数据时，分别至少需要三次无线媒介竞争方式，并且只有在每次成功竞争到信道后，才可以获得发送数据的机会从而完成向三个不同STA传送下行数据。这种竞争方式在高密度设备接入的网络环境下AP成功竞争到信道的次数必然受到STA接入数量以及周围BSS的影响，AP需要通过多次尝试后，才可以获得信道并发送下行数据，导致下行数据的时延显著增加。基于OFDMA技术的数据传送：AP在成功通过一次无线媒介接入的竞争后，即可利用分配RU的方式同时向三个STA发送下行数据。AP利用数据帧前导码中的RU信息，指示每个STA所分配的RU的位置和类型。在SIFS帧间隔后，AP向三个STA发送多用户确认请求，并指示每个用户确认信息的RU信息。STA收到该帧并在SIFS帧间隔后，通过RU的方式一起向AP发送确认帧。

(2) STA问AP发送上行数据

参考下图，AP首先向多个Wi-Fi 6的STA发送包含RU资源分配信息的控制帧，称为触发帧(Trigger ftame)，它包含每个STA可用的RU类型和位置信息，以及其他控制信息。

STA接收到触发帧，并在SIFS间隔后，根据触发帧中携带的RU分配信息发送上行数据。AP同时收到多个STA发送的上行数据后，在SIFS时间间隔后回复确认消息。在Wi-Fi 6标准中，AP触发帧的 duration/ID字段表示STA可以使用的TXOP时间长度。AP通过触发帧，把它获得的TXOP直接分配给STA，STA利用AP分配的TXOP时间，直接向AP发送上行数据。在这种情况下，STA不再需要通过CSMA/CA机制获得信道访问权，避免由于无线媒介竞争而导致信道利用率下降的问题。

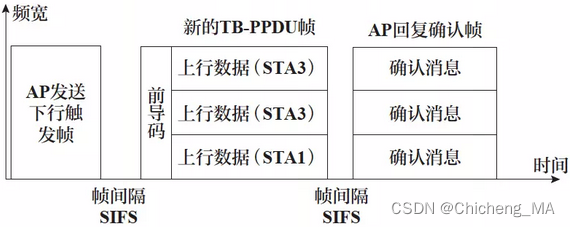

下图所示为STA发送上行数据帧交互的例子。AP发送触发帧，为三个STA分配不同的RU资源，STA收到触发帧后，在SIFS时间间隔后，向AP同时发送Wi-Fi 6新定义的TB-PPDU物理帧格式的数据。

AP收到STA发送的上行数据之后，向STA回复确认消息，这里的确认消息既可以是传统的压缩块确认(Compressed Block Ack，C-BA)方式，也可以是Wi-Fi 6新定义的多用户块确认(Multi-STA Block Ack，M-BA)方式。

通过上述两个例子可以看到，在高密度设备接入的网络场景下，利用上下行OFDMA技术可以减少竞争信道的次数，降低冲突的概率，从而提升网络效率和性能。

3. 上行OFDMA随机接入技术

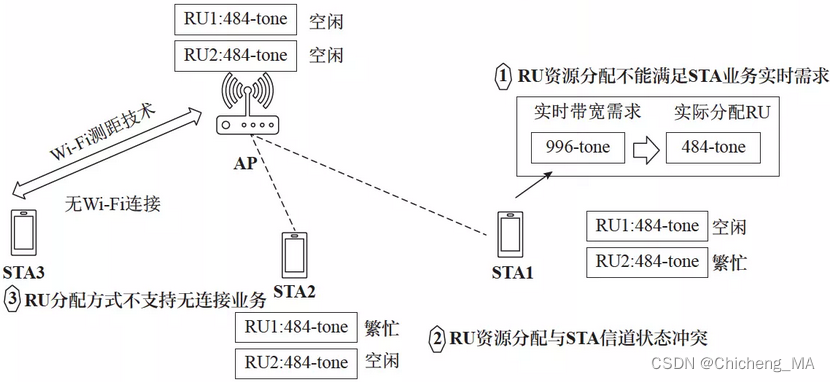

在OFDMA机制下，AP向STA发送触发帧来分配RU资源，然后STA利用分配的RU资源进行数据传送。但由AP直接给STA配置OFMDA的RU资源的方式也有不足之处，参考下图列出的三种情况，分别是RU资源分配不能满足STA业务实时需求、RU资源分配与STA信道状态冲突，以及RU分配方式不支持无连接业务。

(1) RU资源分配不能满足STA业务实时需求

AP给STA分配固定的RU资源，但STA的应用业务多种多样，例如，STA在文件传送时需要996-tone的信道频宽，但AP给STA分配的是484-tone，只是满足初始的上网需求。AP无法随时获取STA实时的数据缓存信息，所以AP分配的资源类型就无法满足STA 业务实时需求。

(2) RU资源分配与STA信道状态冲突

在多个W-Fi网络，即多个BSS并存的无线环境中，不同位置的AP与STA检测到的环境中的信道忙碌或空闲状态并不完全一致，AP与STA之间的距离越远，两者对信道状态判断的结果就越有区别。比如，上图中，AP判断RU1和RU2都处于空闲状态，然而STA2判断RU1繁忙，STA1判断RU2繁忙。如果AP将RU1分配给STA2，把RU2分配给STA1，则STA1和STA2都不能有效利用RU资源发送上行数据

(3) RU分配方式不支持无连接业务

在Wi-Fi标准中，只有STA与AP建立连接之后，AP获得关联ID(Association Identifer, AID)，然后AP才能通过触发帧向STA分配RU。但是，有些业务并不需要STA与AP建立连接，例如基于Wi-Fi测距技术的业务，STA与AP之间虽然没有建立连接，但可以通过无连接的帧交互相互获取位置和距离信息。如果AP不能给STA分配RU，那么STA就不能利用OFDMA技术与AP交互位置等相关数据。

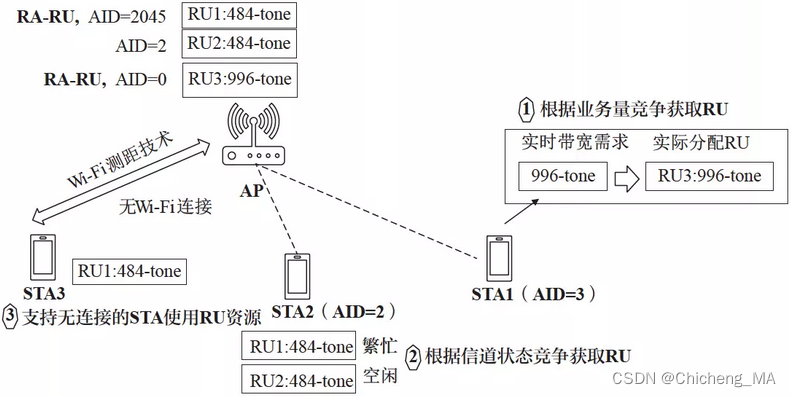

针对AP给STA直接分配RU的不足之处，Wi-Fi 6协议定义了上行OFDMA随机接入方式(UL OFDMA-based Random Access, UORA)，即AP在触发帧中提前预留可以随机接入的RU(Random Access Resource Unit,RA-RU)，无论STA与AP是否已经建立连接，STA可以根据自身业务需求抢占相应的RU，并发送上行数据。下图通过示例给出上行OFDMA随机接入方式的特点。包括根据业务量竞争获取RU，根据信道状态竞争获取RU，以及支持无连接的STA使用RU资源。在下图中，为了区分用途不同的RA-RU，AP将RU1对应的RA-RU的AID标记为2045，表示该RA-RU仅供无连接STA使用；AP将RU3对应的RA-RU的AID标记为0，表示该RA-RU仅供建立连接的STA使用。
