CST建模中常用操作与难点

1. 局部修改模型长度

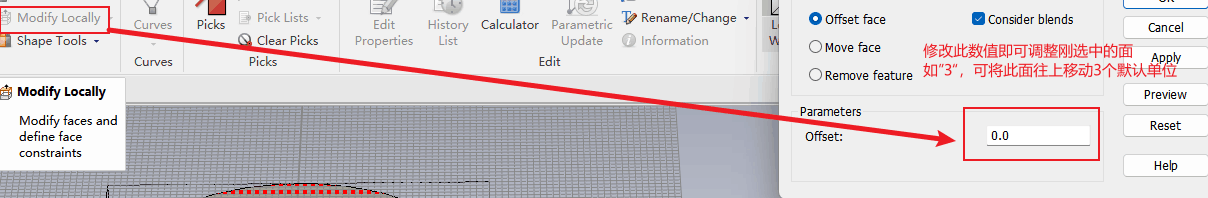

①利用picks选中面

②选择modify Locally

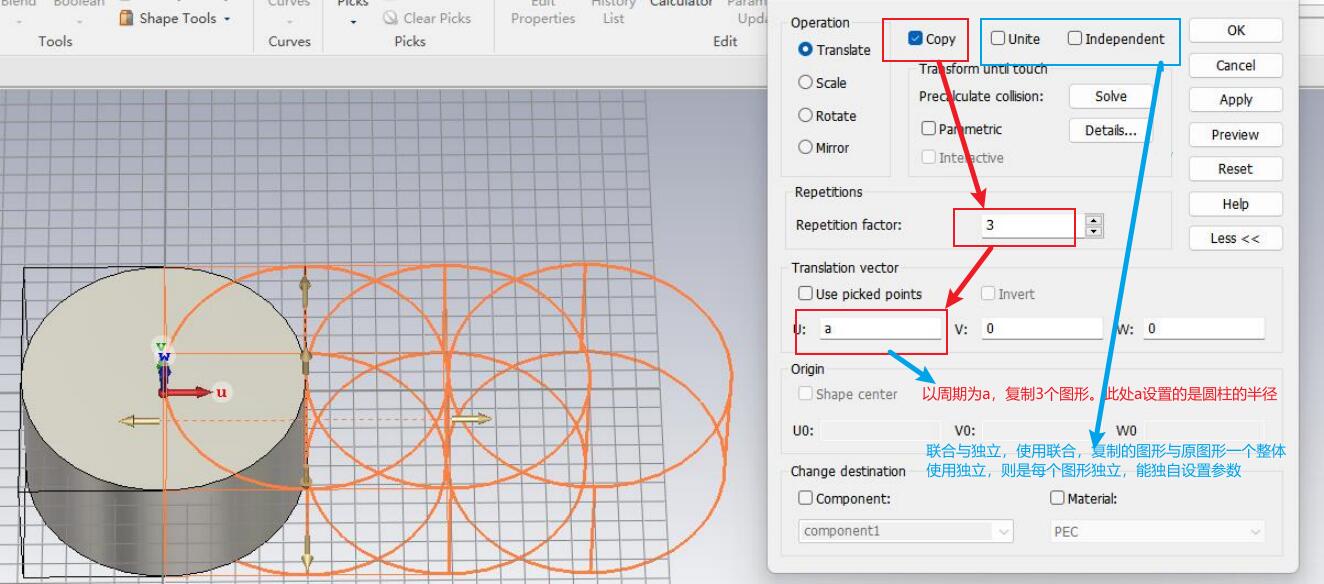

2. 移动复制时的”unite“与”independent“

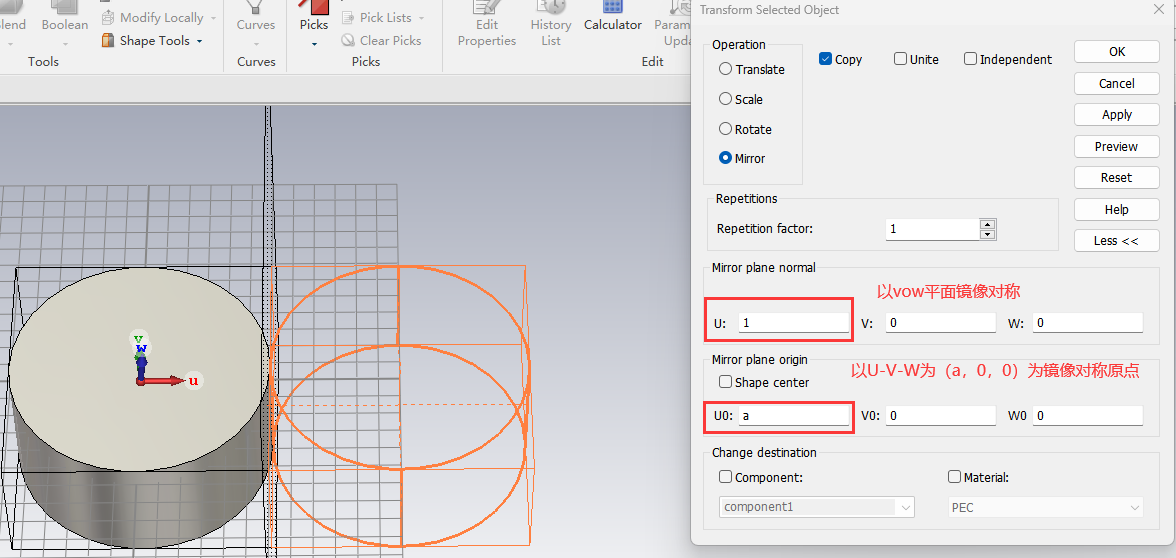

3. 模型的镜像对称变换

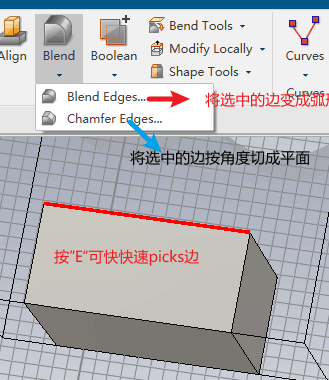

4. 边的弯曲与切割处理

5. 布尔运算中”insert“与”intersect“

①”intersect“表示保留重叠部分

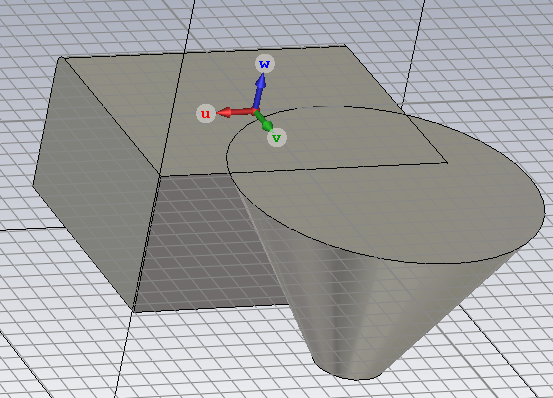

②”insert“表示A减去B。可得到减去B后的A模型，同时也保留了B模型。（与subtract的区别：使用”subtract”后，只保留了减去B后的A模型，B模型不再存在。可以理解为此时的A模型与B模型是积木，能严丝合缝）

6. 三维模型变二维，再从二维变三维

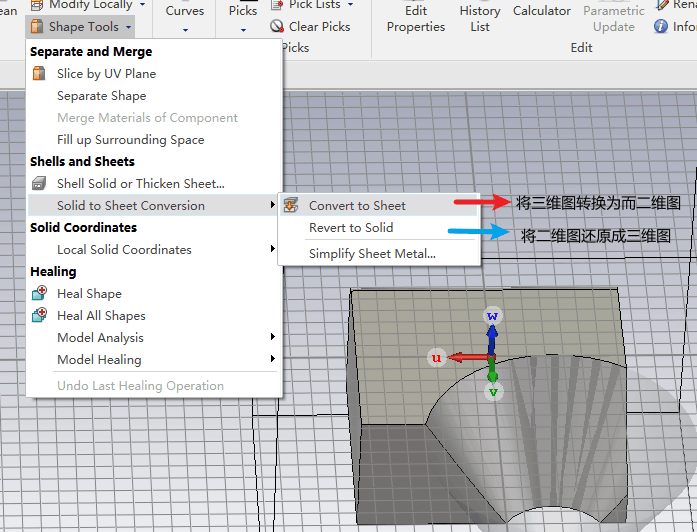

①从三维变二维：选择“Convert to sheet”

将由三维变化而来的二维模型的“盖子“揭去

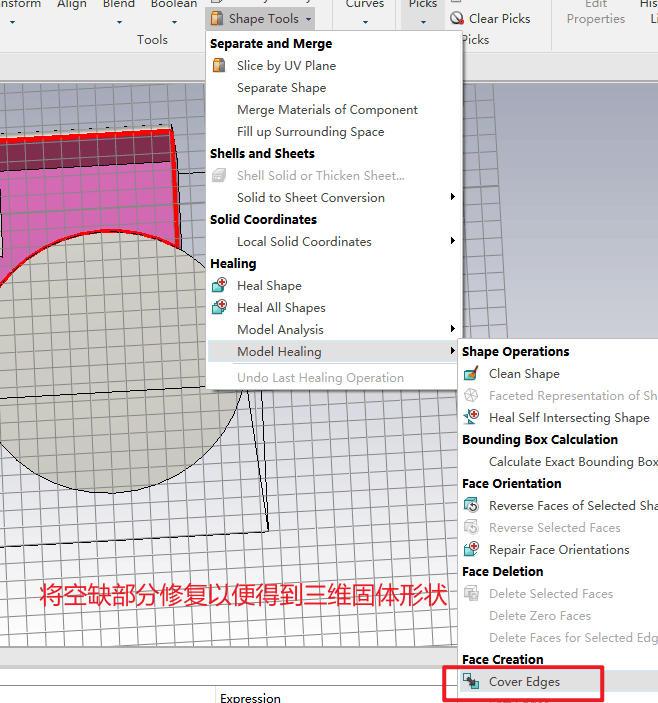

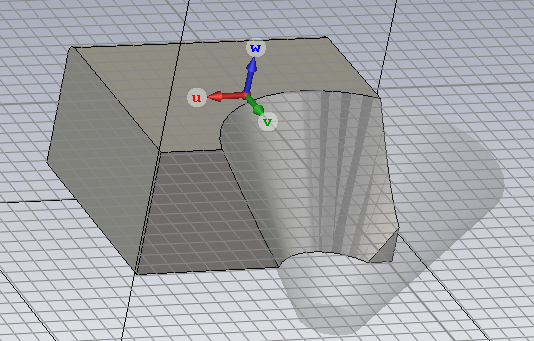

②从二维到三维：将缺口合上

再选择”Revert to Solid“转换为三维

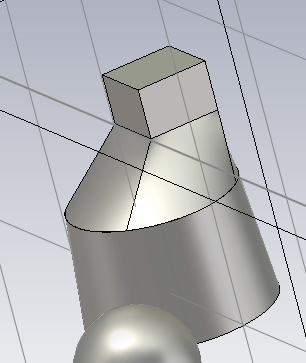

7. 将两个模型连在一起

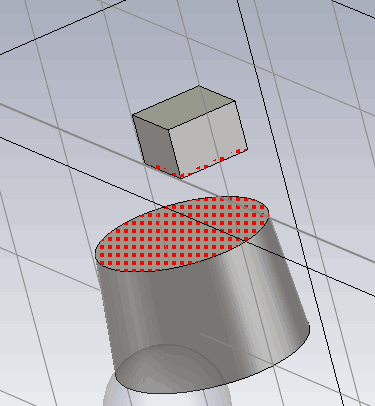

①选中要相连接的两个面

②选择”loft“，在弹出的窗口中点击确定

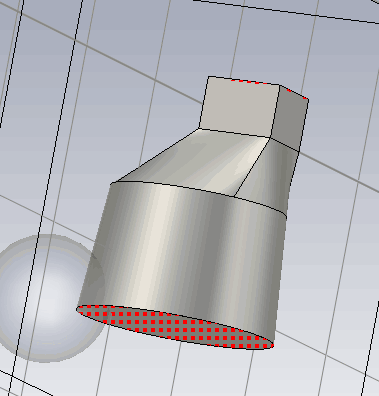

8. ”打通“模型

①先进行”加“的布尔运算。再选择要打通的固体的前后两面

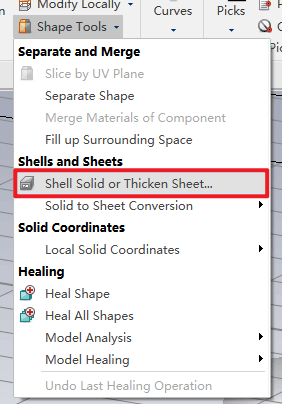

②选择如图所示选项

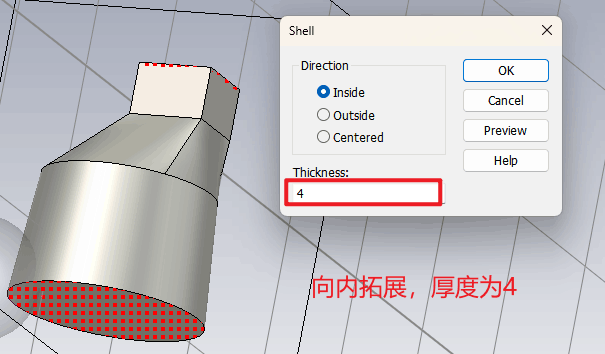

9. 由连线来形成模型

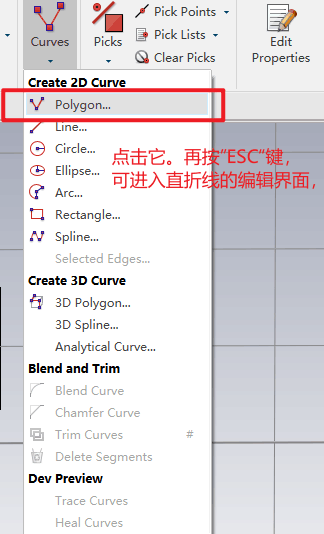

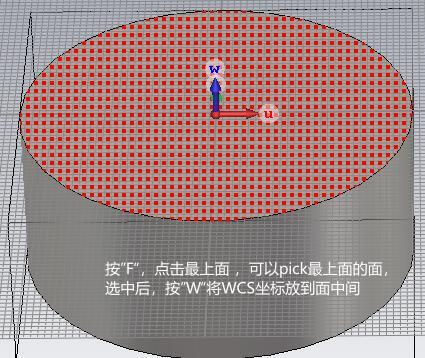

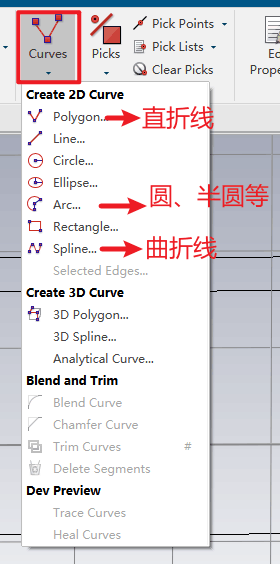

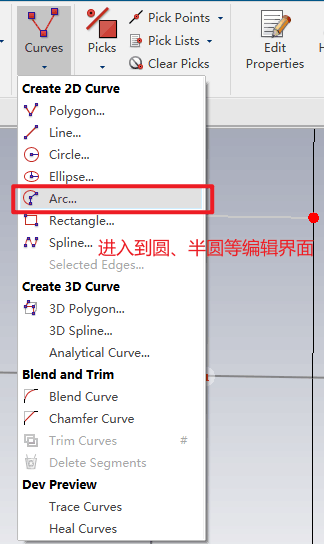

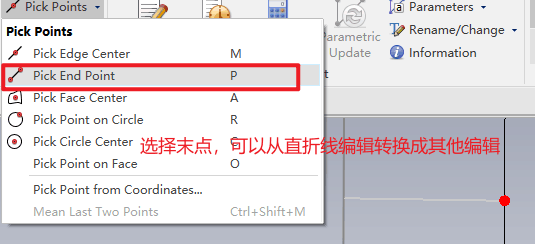

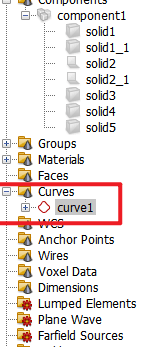

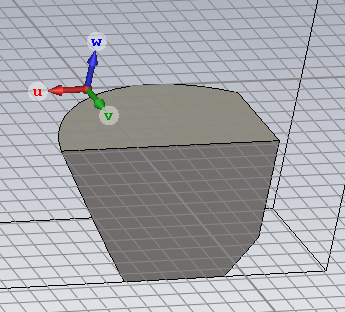

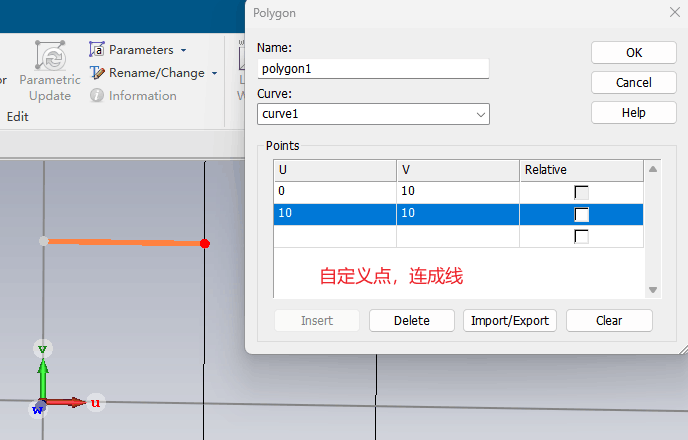

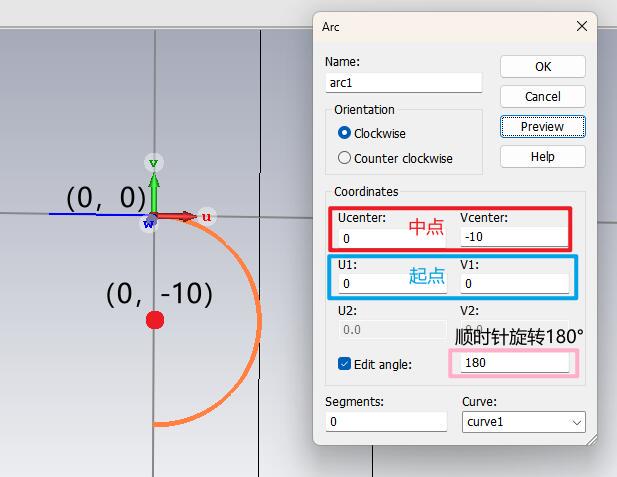

不要忘记按”W“将WCS坐标系移到选中的点上，再按”ESC“，否则则会在之前的坐标系上进行绘制。画过的线可以点击curve 进行查看。

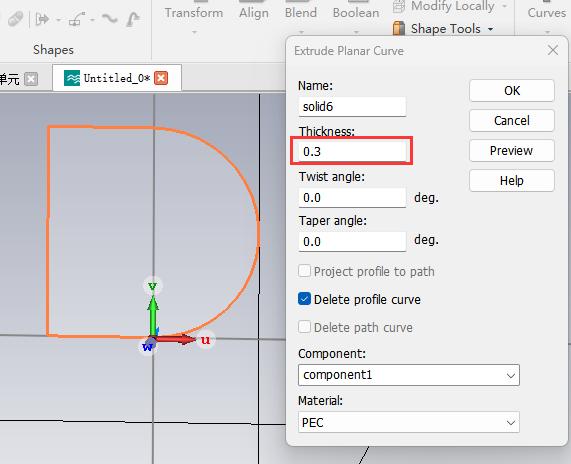

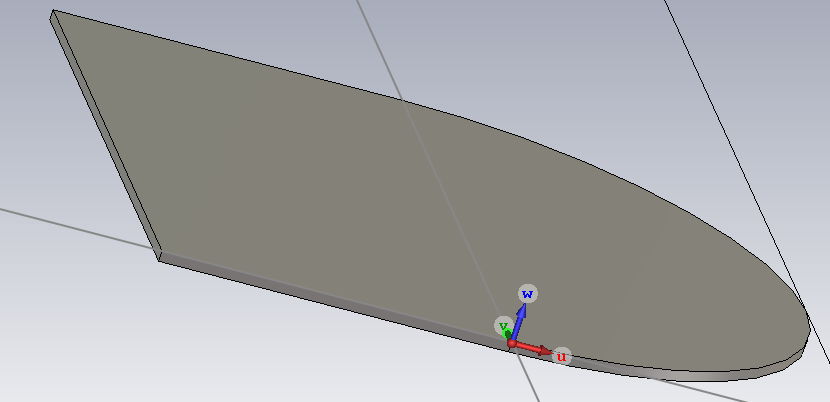

将曲线围成封闭的，再选择Extrude Curve双击封闭的曲线段，设置厚度，形成贴片

得到的模型：
