Cisco二层交换、单臂路由、远程配置交换机

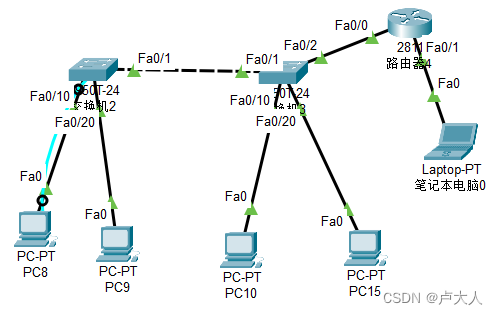

PC8、PC10都为vlan10，其余两台台式电脑为vlan20

电脑	IP	Vlan	网关
Pc8	192.168.10.11	10	192.168.10.254
Pc9	192.168.20.21	20	192.168.20.254
Pc10	191.168.10.12	10	192.168.10.254
Pc15	192.168.20.22	20	192.168.20.254
笔记本	192.168.30.33		192.168.30.254
交换机1	192.168.100.10	100	192.168.100.254
交换机2	192.168.200.20	200	192.168.200.254

配置过程：

该实验主要配置的是SW1、SW2、GW3，成功配置后即可实现全网互通，同时实现远程登录交换机

1.交换机1上配置vlan10、vlan20、vlan100

Switch(config)#hostname SW1

SW1(config)#vlan 10

SW1(config-vlan)#vlan 20

SW1(config-vlan)#vlan 100

配置trunk

SW1(config-vlan)#interface f0/1

SW1(config-if)#switchport mode trunk

SW1(config-if)#switchport access vlan 100

SW1(config-if)#interface f0/10

SW1(config-if)#switchport mode access

SW1(config-if)#switchport access vlan 10

SW1(config-if)#interface f0/20

SW1(config-if)#switchpoer mode access

SW1(config-if)#switchport access vlan 20

SW1(config-if)#int vlan 100

SW1(config-if)#ip address 192.168.100.10 255.255.255.0

SW1(config-if)#no shutdwon

SW1(config-if)#exit

SW1(config)#ip default-gateway 192.168.100.254

配置远程登录密码

SW1(config)#line vty 0 4

SW1(config-line)#password SW1

SW1(config-line)#login

SW1(config-line)#exit

配置enable密码

SW1(config)#enable secret SW1

2.交换机2上配置同样的步骤

Switch(config)#host SW2

SW2(config)#vlan 10

SW2(config-vlan)#vlan 20

SW2(config-vlan)#vlan 100

SW2(config-vlan)#vlan 200

SW2(config-vlan)#interface f0/1

SW2(config-if)#swtchport mode trunk

SW2(config-if)#swtchport access vlan 100

SW2(config-if)#interface f0/10

SW2(config-if)#switchport mode access

SW2(config-if)#switchport access vlan 10

SW2(config-if)#interface f0/20

SW2(config-if)#switchport mode access

SW2(config-if)#switchport access vlan 20

配置接口vlan 200的IP地址

SW2(config-if)#interface vlan 200

SW2(config-if)#ip add 192.168.200.20 255.255.255.0

SW2(config-if)#no shutdown

配置远程登录密码

SW2(config-if)#line vty 0 4

SW2(config-line)#password SW2

SW2(config-line)#login

SW2(config-line)#exit

配置默认网关

SW2(config)#ip default-gateway 192.168.200.254

配置trunk，才能使数据流向路由器

SW2(config)#int f0/2

SW2(config-if)#switchport mode trunk

配置enable密码

SW2(config)#enable secret SW2

3.配置路由器

Router(config)#host GW3

GW3(config)#int f0/0

GW3(config-if)#no shutdown

GW3(config-if)#int f0/0.10

GW3(config-subif)# encapsulation dot1Q 10

GW3(config-subif)#ip add 192.168.10.254 255.255.255.0

GW3(config-subif)#int f0/0.20

GW3(config-subif)# encapsulation dot1Q 20

GW3(config-subif)#ip add 192.168.20.254 255.255.255.0

GW3(config-subif)#int f0/0.100

GW3(config-subif)# encapsulation dot1Q 100

GW3(config-subif)#ip add 192.168.100.254 255.255.255.0

GW3(config-subif)#int f0/0.200

GW3(config-subif)# encapsulation dot1Q 200

GW3(config-subif)#ip add 192.168.200.254 255.255.255.0

GW3(config-subif)#interface f0/1

GW3(config-if)#ip add 192.168.30.254 255.255.255.0

GW3(config-if)#no shut

4.配置该命令，允许192.168.10.0 网段的用户远程登录交换机sw1

SW1(config)#access-list 1 permit 192.168.10.0 0.0.0.255

SW1(config)#line vty 0 4

SW1(config-line)#acc

SW1(config-line)#access-class 1 in

测试：

Pc8远程登录SW1,虽然配置了IP地址，以及网关若没有配置以下命令，数据就不能走向路由器，那么配置的交换机IP就没有用，SW2,不用将vlan 200添加到trunk中是因为其在路由器直连，测试可以看出Pc8能远程登录SW1、SW2

SW1(config-vlan)#vlan 100

SW1(config-vlan)#interface f0/1

SW1(config-if)#switchport mode trunk

SW1(config-if)#switchport access vlan 100

SW2(config-vlan)#vlan 100

SW2(config-vlan)#interface f0/1

SW2(config-if)#swtchport mode trunk

SW2(config-if)#swtchport access vlan 100

Pc9远程登录SW1就不能因系统拒绝，SW2没有拒绝
