第5节 交换机的工作模式及基本命令—基于Cisco Packet Tracer

0 摘要

本节主要讲解了交换机的5种工作模式，分别为用户模式、特权模式、全局配置模式、接口配置模式和console口配置模式。最后详细介绍了交换机常用的一些的基本命令。路由器及其他设备的工作模式与命令与交换机类似，可以类比推广掌握。

1 交换机的工作模式

1.1 实际工作环境

在实际工作中，第一次配置网络设备（包括交换机、路由器、防火墙等）时，需要使用console线，将console线的com口连接PC（若没有com口，则需要com-USB转接头），并在PC端使用“超级终端”或其他软件(连接console口）可以对网络设备进行配置。

1.2 工作模式

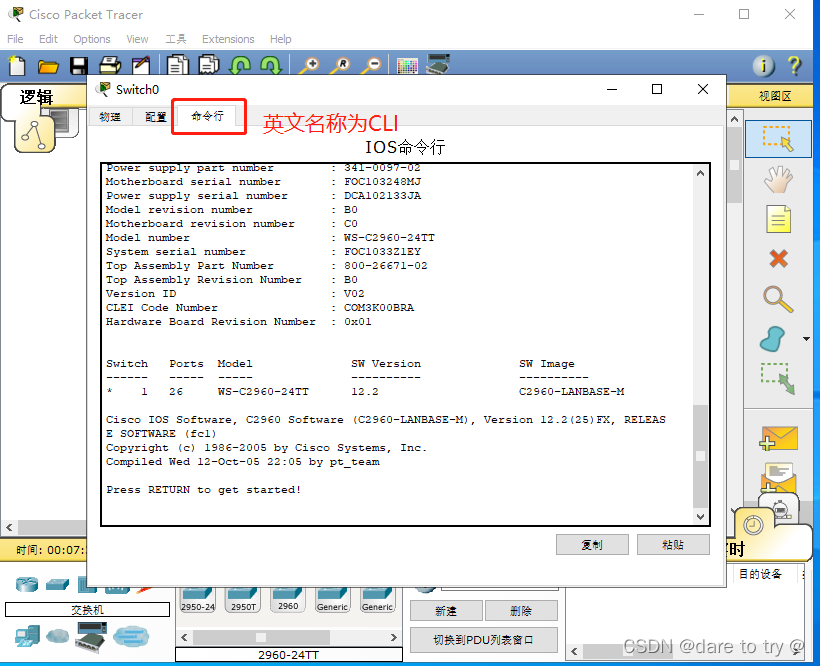

打开Packet Tracer仿真软件，添加一台2960型号的交换机，作为初始化设置对象。点击该交换机，进入命令行窗口。

（1）用户模式：

• 进入：命令行提示为“Switch>”，其中“Switch”为交换机主机名。
• 功能：该模式下可以查看交换机的基本简单信息，没有权限查看重要配置信息，且不能做任何修改。

（2）特权模式：

• 进入：在用户模式下使用“enable”进入特权模式，命令行提示为“Switch#”。
• 功能：该模式下可以查看所有配置信息、且不能做任何修改，但可以做测试、保存、初始化等操作。

（3）全局配置模式：

• 进入：在特权模式下使用“configure terminal”（配置终端）进入全局配置模式，命令行提示为“Switch(config)#”。
• 功能：在该模式下，默认不能查看配置，可以修改配置且全局（整个交换机）生效。

（4）接口配置模式：

• 进入：在全局配置模式下使用“interface f0/1”命令进入接口配置模式，命令行提示为“Switch(config-if)#”。该交换机有f0/1-f0/24、g1/1-g1/2共26个接口。
• 功能：该模式下命令行无法看到针对哪个接口，需要自己记住或查看历史命令。该模式默认不能查看配置，可以修改配置，且对该接口生效。

（5）console口配置模式：

• 进入：在全局配置模式下使用“line console 0”进入console口配置模式，也称为线模式或控制台模式，命令行提示为“Switch(config-line)#”。
• 功能：该模式默认不能查看配置，可以修改配置，且对控制台生效。

注意：工作模式必须一级一级得进，从用户模式进入特权模式，从特权模式进入全局配置模式，从全局配置模式进入接口配置模式或console口配置模式

2 交换机基本命令

2.1 模式切换命令

enable					#从用户模式进入特权模式，可以缩写为en，
configure terminal		#从特权模式进入全局配置模式，可缩写为conf t，
interface 接口号		    #从全局配置模式进入接口配置模式，可缩写为int 接口号，
line console 0			#从全局配置模式进入console口配置模式，可缩写为line co 0，
exit					#退出一级，从下一级模式退出到上一级
end						#用户模式除外，其他模式直接退出到特权模式

缩写：缩写并不是唯一，只要缩写能唯一识别该命令即可。
“？”得用法：当缩写不知道那个度时，可以写个“字母+？”，系统自动告诉我们以该字母开头得命令有哪些？

2.2 快捷键

？						#该模式下支持的所有命令
en？					#查看该命令对应哪些缩写
向上箭头					#向上箭头可以自动填充上一次输入的命令
Tab键					#只要该缩写能唯一识别，可使用Tab补充命令
ctrl+u					#快速删除光标前所有字符
ctrl+a					#快速将光标定位到行首
ctrl+e					#快速将光标定位到行尾

2.3 配置主机名

conf t						#在全局配置模式下，
hostname 设备名				#为交换机设置新名字

2.4 设置用户密码

建议满足复杂性要求，因为后期常需要使用Telnet端口来满足远程设置，密码太简单容易被暴力破解。
由于上面的用户密码没有针对哪个账户，谁都能用，不方便责任追究，实际工作中不建议采用。为方便责任追究，需要为不同的工程师配置对应的账号及密码，在下一节实验中学习。

line co 0						#进入console口配置模式
password 新密码					#设置用户新密码。
login							#启用该命令，注意设置密码后一定要再运行login,否则设置密码不成功
end                             #回到特权模式
exit							#退出交换机

2.5 设置特权密码

由于交换机与路由器设置保护机制，如果想要远程管理，则必须设置特权密码。

conf t								#进入全局配置模式
enable password 新密码				#设置特权密码，该密码在running-config中以明文存在
enable secret 新密码					#设置特权密码，该密码在running-config中以hash值存在，当设置
#密文密码时明文密码失效。

2.6 查看running-config配置

（1）内存特点：网络设备重启或开机后启动，内存都会清空。
（2）交换机开机动作：交换机每次启动时，首先会在硬盘中查找是否保存有启动配置文件（startup-config文件），如果不存在（第一次开机或被初始化后开机时），系统会在内存中自动创建一个新的干净的running-config文件（原始配置，没有工程师额外配置）；如果存在，则将复制startup-config文件到内存中并命名为running-config文件。
（3）交换机更改配置动作：交换机启动时，更改得配置会自动更新到running-config文件中，但是若没有保存到硬盘中，开机或重启后，之前得配置更改就没了，因为running-config文件是从已存有得startup-config文件复制过来得。

en                          #在特权模式下
show running-config			#缩写为show run思科设备使用show命令查看配置
show startup-config			#思科锐捷设备使用show命令查看配置
display running-config		#华为设备使用display命令查看配置
空格							#查看过程中使用空格翻页

2.7保存配置

在配置交换机后，需要将running-config文件内存手动保存到硬盘中并命名为stratup-config。在实际中，更改配置时，最好时不时保存一下。

en                                      #在特权模式下
copy running-config startup-config		#将运行配置文件（在内存中）保存为启动配置文件（在硬盘中）。
write									#思科的设备支持使用该命令，将内存文件写入到硬盘中，华为不适用。

2.8 重启

en                                   #在特权模式下
reload

2.9 查看MAC地址表

en
show mac-address-table		#可以采用缩写 show mac-

2.10 查看接口列表

en
show ip interface brief		#可以缩写为show ip int b

• 接口状态有两种，一种是物理状态（表示物理层状态）与协商状态（表示数据链路层状态，速率模式与双工模式是否匹配成功）。工作在第二层的接口基本都类似。
• 物理状态down表示人为开启（出厂默认），但是没有连接网线；up表示有机器连接；administratively down表示人为关闭。
• 二层接口默认已开启。
• 三层接口默认都是管理down（人工shutdown)。


物理层状态	数据链路层状态/协商状态	状态 描述
down	down	人工已开启，但是没有机器连接到该接口
up	up	物理状态已开启，且协商成功，正常工作
up	down	物理状态已开启，但协商不成功，无法正常工作
administratively down	down	物理状态已人为设置关闭

2.11 关闭及开启接口

interface 接口号（如f0/3)    #进入某个接口配置
shutdown		#设置后物理状态为administratively down
no shutdown		#进入刚刚设置的端口，在原命令前加no，多数表示取消原来的设置。

2.12 no命令删除配置

（1）在哪个工作模式下配置的，就在哪个工作模式下删。
（2）在原命令前加no空格。
（3）原命令中有参数的，并且参数具有唯一性，则删除时不需加参数。

配置时位置：
configure terminal
hostname 新名			#配置新名
删除时位置：
configure terminal
no hostname				#删除配置，新名具有唯一性，删除配置时不需要加，但是如果有多个新名时，则需要加

2.13 do命令

在全局配置模式以及接口/线配置模式下，为避免反复切换模式，可以强制使用一些在特权模式下使用的命令，在特权模式下的命令前+do空格。该方法支持缩写，但无法补全命令。

configure terminal
do show running-config
do show ip interface brief
do write
do reload
等

2.14 初始化交换机

en                          #在特权模式下
erase stratup-config		#清空启动配置文件
reload

2.15 关闭自动解析功能

当命令输错时，交换机进行全局广播查询谁认得该命令，需要消耗大量时间，建议关闭自动解析功能。

conf t				#进入全局配置模式
no ip domain-lookup	#关闭自动解析功能

2.16 批量控制接口

conf t				#进入全局配置模式
int range f0/1 -24	#进入批量接口配置模式
shutdown			#批量关闭接口

3 小练习

（1）开启一台交换机
（2）配置主机名为SW01-01
（3）配置用户密码为123.com
（4）配置特权密码为456.com
（5）通过show命令验证以上配置是否配置成功
（6）重启验证配置是否存在
（7）重新做2-4步骤
（8）保存配置，并重启，验证是否保存成功
（9）连接2台pc，并观察mac地址表是否形成。
