思科交换机基础vlan配置

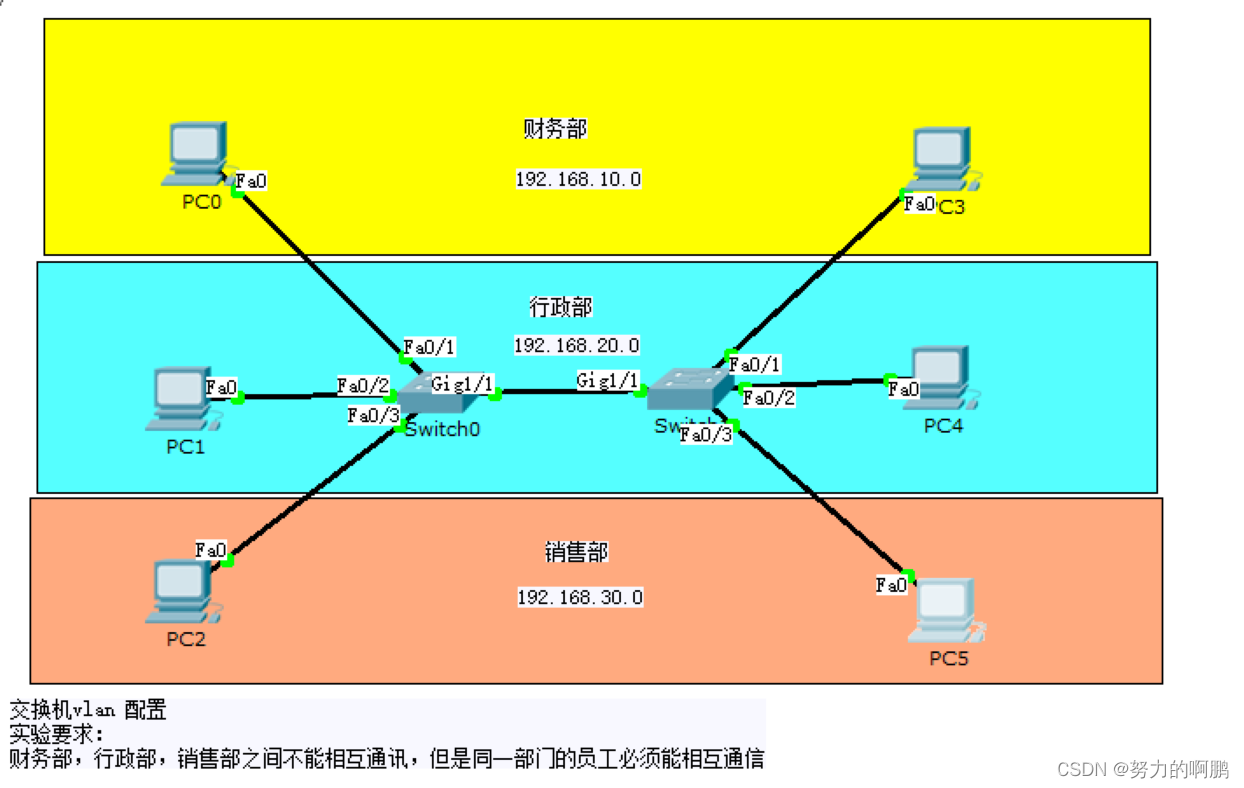

1，实验拓扑图如下



 2，根据题目分别给6台主机配置ip，因为题目并没有固定划分6台主机IP，你只需要保证各部门的pc都在相应网段就行。为了简单我是这样配置的主机IP

  财务部：pc0:192.168.10.2      PC3:192.168.10.3   网关都为：192.168.10.1

 行政部：PC1：192.168.20.2   PC4:192.168.20.3  网关都为：192.168.20.1

 销售部 ： PC2:192.168.30.2  PC5:192.168.30.3   网关都为：192.168.30.1

 3，对交换机进行配置

实验分析：由实验拓扑图可知需要划分三个网段，即需要在交换机上面创建三个vlan

为了方便我们就创建vlan10，vlan20，vlan30分别对应财务部，行政部，销售部所对应的网段

配置代码：



//在交换机switch 0上面的配置代码
Switch>en   //进入特权模式
Switch#configure terminal //进入全局模式
Switch(config)#hostname SA  //给交换机改名为SA
SA(config)#vlan 10        //创建vlan10
SA(config-vlan)#exit    //退出当前配置
SA(config)#vlan 20      //创建vlan20
SA(config-vlan)#exit     //退出当前配置
SA(config)#vlan 30        //创建vlan30
SA(config-vlan)#exit       //退出当前配置
SA(config)#int vlan 10    //进入vlan10进行配置
SA(config-if)#ip address 192.168.10.1 255.255.255.0 //给vlan10配置管理ip
SA(config-if)#int vlan 20   //进入vlan20进行配置
SA(config-if)#ip address 192.168.20.1 255.255.255.0  //给vlan20配置管理ip
SA(config-if)#int vlan 30   //进入vlan30进行配置
SA(config-if)#ip address 192.168.30.1 255.255.255.0   //给vlan30配置管理ip
SA(config-if)#no shutdown   //激活，开启的意思，这个其实不用敲，新创建的vlan默认是开启的
SA(config-if)#exit  //退出当前配置
SA(config)#int f0/1  //进入f0/1接口
SA(config-if)#switchport access vlan 10 //将f0/1接口划分给vlan10
SA(config-if)#no shut   //
SA(config-if)#int f0/2     //进入f0/2接口
SA(config-if)#switchport access vlan 20   //将f0/1接口划分给vlan20
SA(config-if)#int f0/3     //进入f0/3接口
SA(config-if)#switchport access vlan 30    //将f0/1接口划分给vlan30
SA(config-if)#no shut
SA(config-if)#exit
SA(config)#int g1/1    //进入g1/1接口
SA(config-if)#switchport mode trunk  //将接口改为干道模式
//在switch 1上面的配置和Switch 0的配置一模一样，给交换机改名哪儿，题目没要求随便怎么改名都行



交换机的接口模式：分为access模式和trunk模式。

默认情况下交换机接口为access模式，这种类型的端口只能在一个vlan下面，通常用来连接计算机。

而trunk模式的端口可以允许多个vlan通讯，一般用来进行交换机连接。

因此在最后需要将两个交换机之间连接的端口都改为trunk模式才能使处于同一部门的pc之间互相通信
