反演规则技巧【数电逻辑】

个人学习用，不适合当教程哈

反演规则：若将逻辑函数f表达式中所有的“·”变成“+”，“+”变成“·”，“0”变成“1”，“1”变成“0”，原变量变成反变量，反变量变成原变量，并保持原函数中的运算顺序不变 ，则所得到的新的函数为原函数f的反函数。

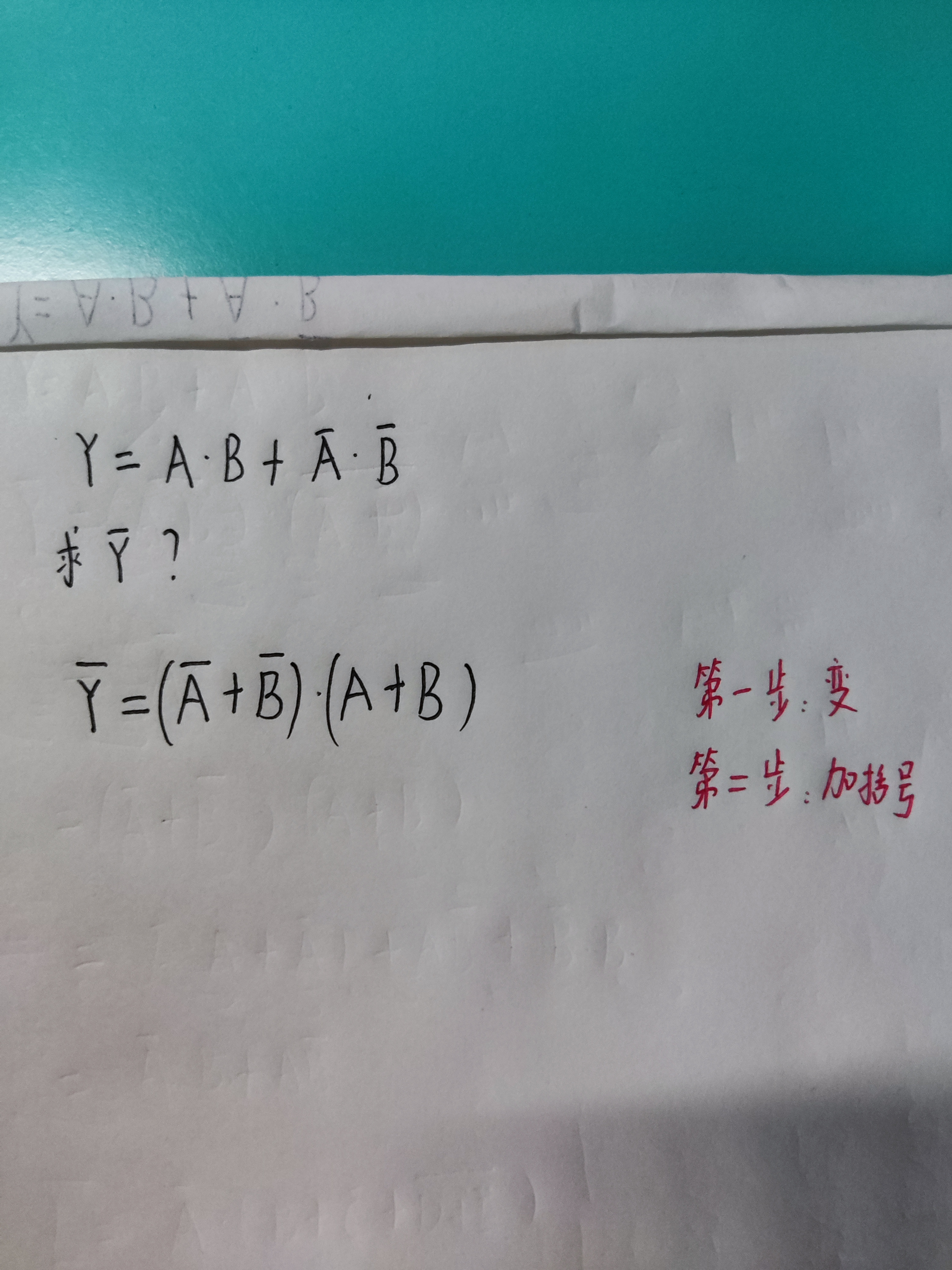

先看题

 我们先进行第一步：变,即符号、原变量都改变。




 记住要适当加括号，不能改变运行顺序。

开始第二步：加括号

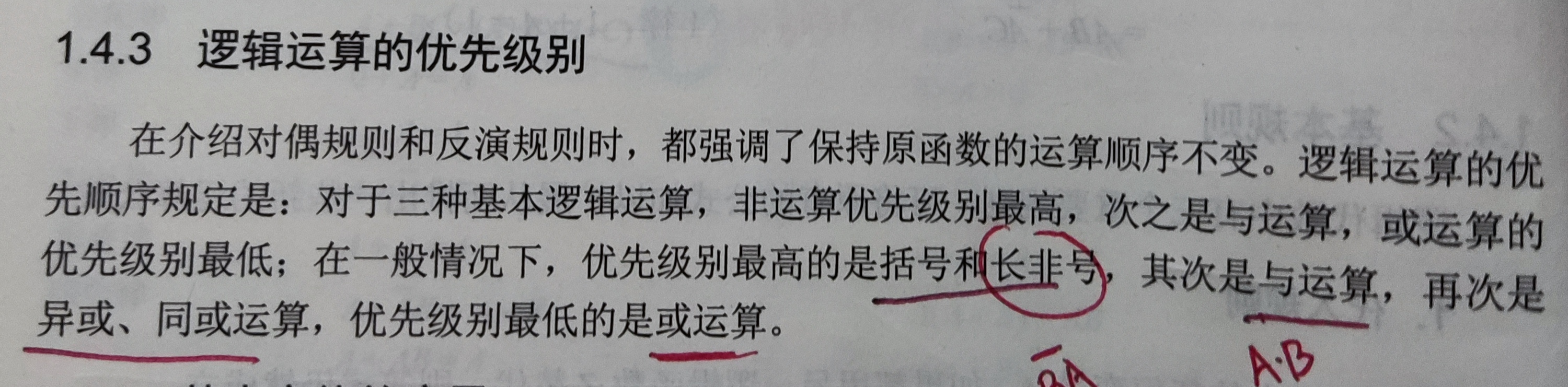

与运算永远优先或运算，可以把整个式子看成x+y，即x=AB

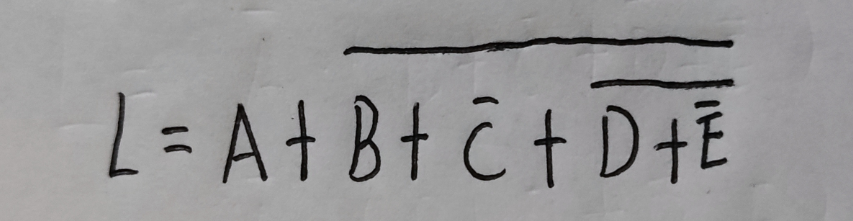

ok,开始上难度。看下图

 是不是特别长，还有长非号。如果按照正常方法去弄，肯定不好弄。

我们要记住，先从内到外





关于最上面的横线解释

答案如下，因为原先的顺序也是这样，所以不用加括号呀。



再来一道，涉及复杂括号：



直接上答案



这时有人要提问了，为什么括号不加cd上呢？
