STM32单片机+DS1302时钟模块+OLED屏幕+DS1302时钟数据发送到串口调试助手+源代码

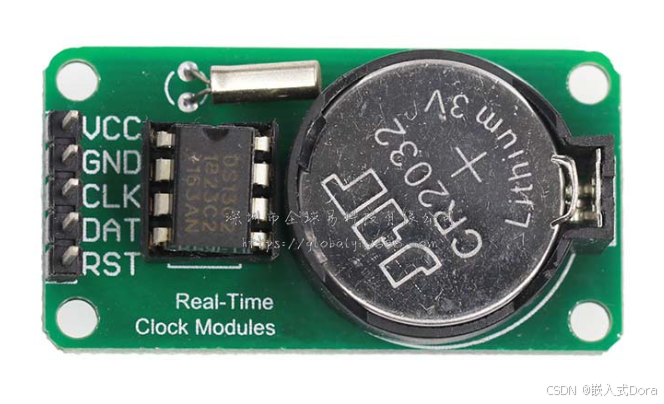

一、DS1302时钟模块介绍

        DS1302 是一种常见的实时时钟（RTC）模块，广泛用于需要时间跟踪的嵌入式系统。它可以提供准确的年、月、日、星期、小时、分钟、秒等时间信息，并且有内建的电池供电功能，可以在断电时继续保持时间。

主要特点：

1. 时钟与日历功能：能够提供秒、分、时、日、月、年、星期等日期时间信息。
2. 内置电池：DS1302内置一颗外部可更换的电池（通常为CR2032锂电池），可在没有主电源时继续维持时间的准确性，电池寿命一般可达5年以上。
3. 低功耗设计：相较于其他时钟模块，DS1302的功耗较低，适合长时间运行。
4. 简易通信：DS1302通过串行接口（SPI）与单片机通信。与I2C相比，SPI通信速度更快，且连接更简单。
5. 外部晶振：内部使用32.768kHz的石英晶振，具有较高的时间准确性。

优缺点：

• 优点：低功耗、易于使用、提供准确的时间、内置电池保持时间。
• 缺点：与一些高级RTC模块相比，DS1302的精度和稳定性稍逊，且SPI接口需要更多的引脚。

二、DS1302时钟模块接线说明

DS1302 时钟模块接线说明

DS1302 引脚	连接目标	说明
VCC	3.3V 或 5V	主电源引脚，DS1302 的工作电压范围为 2.0V 至 5.5V，通常接 3.3V 或 5V。
GND	GND	电源地，连接单片机的 GND。
CLK	单片机的任意数字引脚（如 Arduino 的 D7）	时钟信号输入引脚，用于同步数据传输。
DAT	单片机的任意数字引脚（如 Arduino 的 D6）	数据输入/输出引脚，用于与单片机通信。
RST	单片机的任意数字引脚（如 Arduino 的 D5）	复位信号引脚，高电平有效，用于启动或停止数据传输。

三、测试说明、DS1302时钟模块驱动代码

编译环境：keil5

测试单片机: STM32F103C8T6

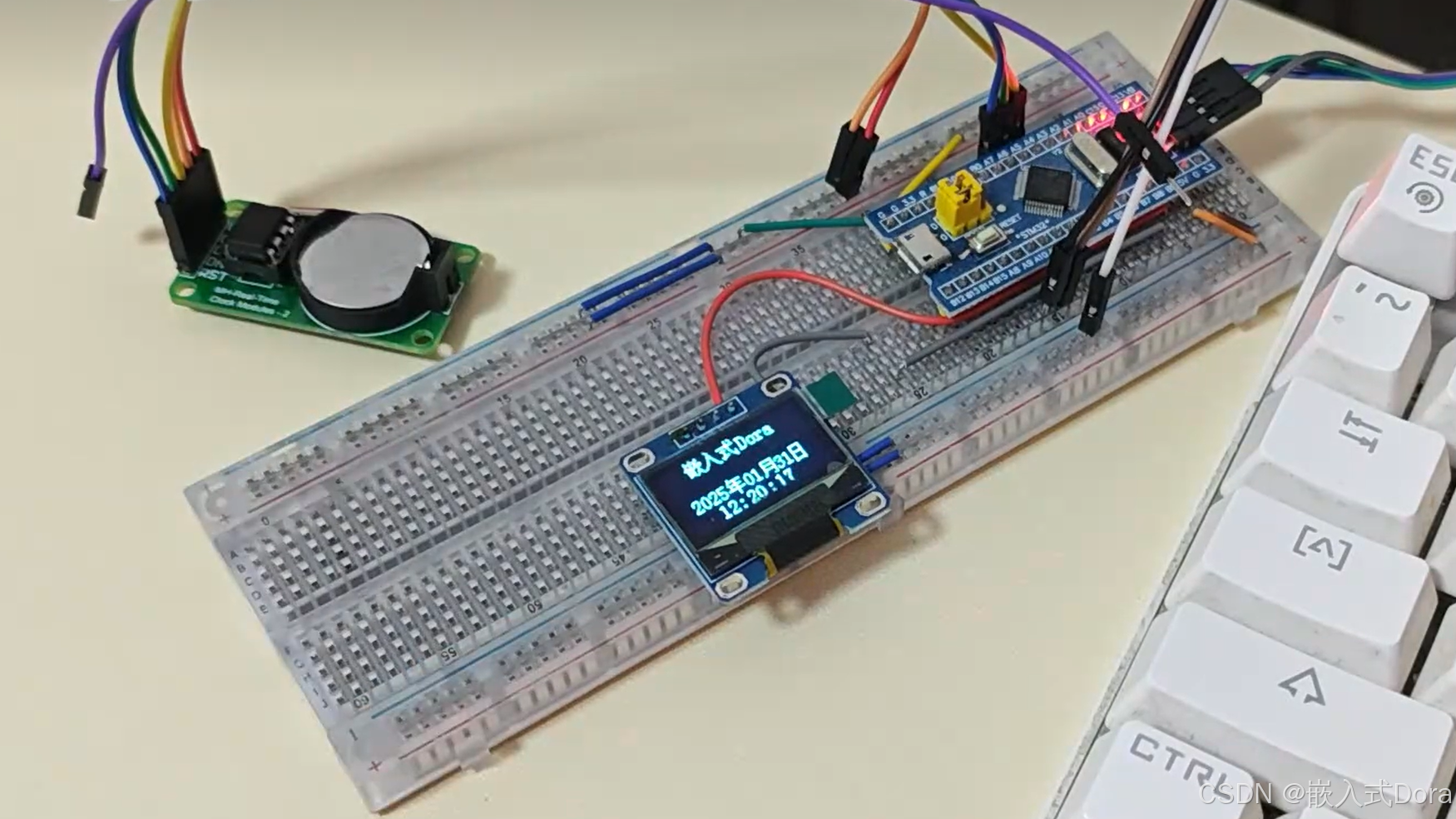

功能：功能1：采集年月日时分秒数据在OLED屏幕上显示出来

           功能2：把采集年月日时分秒数据发送到串口调试助手上

DS1302.c文件编写时钟模块驱动代码如下：

uint8_t time_buf[8] = {0x20};//初始时间
uint8_t readtime[8] = {0x20};//当前时间

DS1302ClassStruct DS1302Class = {
	.Init = DS1302_Init,
	.SetTime = DS1302_SetTime,
	.GetTime = DS1302_GetTime
};

static void DS1302_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	RCC_APB2PeriphClockCmd(DS1302_CLK_CLK | DS1302_DAT_CLK | DS1302_RST_CLK, ENABLE);

	GPIO_InitStructure.GPIO_Pin=DS1302_CLK_PIN;
	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(DS1302_CLK_PORT,&GPIO_InitStructure);
	GPIO_InitStructure.GPIO_Pin=DS1302_RST_PIN;
	GPIO_Init(DS1302_RST_PORT,&GPIO_InitStructure);
	GPIO_InitStructure.GPIO_Pin=DS1302_DAT_PIN;
	GPIO_Init(DS1302_DAT_PORT,&GPIO_InitStructure);
}

//向DS1302写入一字节数据
static void DS1302_WriteByte(uint8_t addr,uint8_t data)
{
	uint8_t i;
	DS1302_RST_0; //禁止数据传输 ！！！这条很重要
	DS1302_CLK_0; //确保写数据前SCLK为低电平
	DS1302_RST_1;	//启动DS1302总线
	DS1302_DAT_OutPut_Mode();
	addr=addr&0xFE;  //最低位置零，寄存器0位为0时写，为1时读
	for(i=0;i<8;i++) //写入目标地址：addr
	{
		if (addr&0x01) DS1302_DAT_1;
		else DS1302_DAT_0;
		DS1302_CLK_1; //时钟上升沿写入数据
		DS1302_CLK_0;
		addr=addr>>1;
	}
	for (i=0;i<8;i++) //写入数据：data
	{
		if(data&0x01) DS1302_DAT_1;
		else DS1302_DAT_0;
		DS1302_CLK_1;    //时钟上升沿写入数据
		DS1302_CLK_0;
		data = data >> 1;
	}
	DS1302_CLK_1;    // 将时钟电平置于高电平状态 ，处于已知状态
	DS1302_RST_0;	//停止DS1302总线
}

//从DS1302读出一字节数据
static uint8_t DS1302_ReadByte(uint8_t addr)
{
	uint8_t i,temp;
	DS1302_RST_0; //这条很重要
	DS1302_CLK_0; //先将SCLK置低电平,确保写数居前SCLK被拉低
	DS1302_RST_1; //启动DS1302总线
	DS1302_DAT_OutPut_Mode();
	//写入目标地址：addr
	addr=addr|0x01; //最低位置高，寄存器0位为0时写，为1时读
	for(i=0;i<8;i++)
	{
		if (addr&0x01) DS1302_DAT_1;
		else DS1302_DAT_0;
		DS1302_CLK_1; //写数据
		DS1302_CLK_0;
		addr = addr >> 1;
	}
	//从DS1302读出数据：temp
	DS1302_DAT_InPut_Mode();
	for(i=0;i<8;i++)
	{
		temp=temp>>1;
		if (DS1302_DAT_IN()) temp|=0x80;
		else temp&=0x7F;
		DS1302_CLK_1;
		DS1302_CLK_0;
	}
	DS1302_CLK_1;  //将时钟电平置于已知状态
	DS1302_RST_0;	//停止DS1302总线
	return temp;
}

static void DS1302_SetTime(uint8_t *writeTime)
{
	DS1302_WriteByte(DS1302_CONTROL_ADDR,0x00);       //关闭写入
	DS1302_WriteByte(DS1302_SEC_ADDR,0x80);           //暂停时钟
	DS1302_WriteByte(DS1302_YEAR_ADDR,writeTime[1]);   //年
	DS1302_WriteByte(DS1302_MONTH_ADDR,writeTime[2]);  //月
	DS1302_WriteByte(DS1302_DAY_ADDR,writeTime[3]);    //日
	DS1302_WriteByte(DS1302_HOUR_ADDR,writeTime[4]);   //时
	DS1302_WriteByte(DS1302_MIN_ADDR,writeTime[5]);    //分
	DS1302_WriteByte(DS1302_SEC_ADDR,writeTime[6]);    //秒
	DS1302_WriteByte(DS1302_WEEK_ADDR,writeTime[7]);	  //周
	DS1302_WriteByte(DS1302_CHARGER_ADDR,0xA5);//打开充电功能 选择2K电阻充电方式
	DS1302_WriteByte(DS1302_CONTROL_ADDR,0x80);//打开写入
}

static void DS1302_GetTime(DS1302TimeStruct *timeData)
{
	uint8_t readtime[8] = {0x20};//当前时间
  readtime[1]=DS1302_ReadByte(DS1302_YEAR_ADDR);          //年
	readtime[2]=DS1302_ReadByte(DS1302_MONTH_ADDR);         //月
	readtime[3]=DS1302_ReadByte(DS1302_DAY_ADDR);           //日
	readtime[4]=DS1302_ReadByte(DS1302_HOUR_ADDR);          //时
	readtime[5]=DS1302_ReadByte(DS1302_MIN_ADDR);           //分
	readtime[6]=(DS1302_ReadByte(DS1302_SEC_ADDR))&0x7f;    //秒，屏蔽秒的第7位，避免超出59
	readtime[7]=DS1302_ReadByte(DS1302_WEEK_ADDR);          //周
	timeData->year=(readtime[0]>>4)*1000+(readtime[0]&0x0F)*100+(readtime[1]>>4)*10+(readtime[1]&0x0F); //计算年份
	timeData->month=(readtime[2]>>4)*10+(readtime[2]&0x0F);  //计算月份
	timeData->day=(readtime[3]>>4)*10+(readtime[3]&0x0F);    //计算日期
	timeData->hour=(readtime[4]>>4)*10+(readtime[4]&0x0F);   //计算小时
	timeData->minute=(readtime[5]>>4)*10+(readtime[5]&0x0F); //计算分钟
	timeData->second=(readtime[6]>>4)*10+(readtime[6]&0x0F); //计算秒钟
	timeData->week=(readtime[7]&0x0F);                       //计算星期
}
