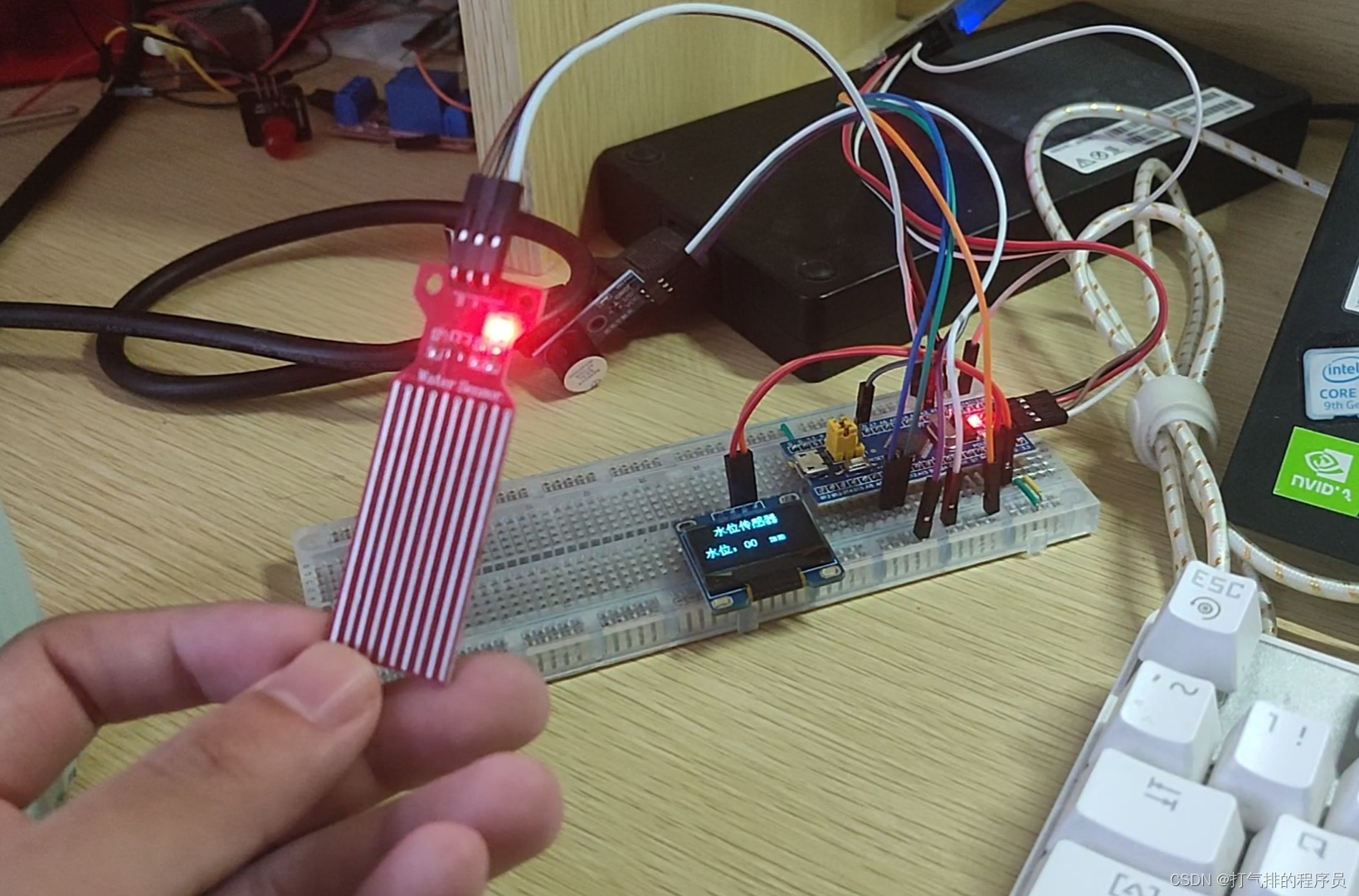

STM32单片机+水位传感器+OLED屏幕+蜂鸣器报警+水位数据发送到串口调试助手+源代码

本文链接：https://blog.csdn.net/m0_64562382/article/details/138609335

一、水位传感器介绍

这是一款简单易用，性价比高的也就是便宜的水位/液滴传感器，它通过暴露的平行导线来测量其水滴/水量的多少从而判断水位，它自带水量到模拟量的转换，输出的模拟量可以直接被单片机采集读取，从而达到水位读取效果。

Water Sensor水位传感器能够监测水位。该模块主要是利用三极管的电流放大原理：当液位高度使三极管的基极与电源正极导通的时候，在三极管的基极和发射极之间就会产生一定大小的电流，此时在三极管的集电极和发射极之间就会产生一个一定放大倍数的电流，该电流经过发射极的电阻产生特点电压，被AD转换器采集。

工作电压：DC3—5V
传感器类型：模拟
工作湿度：10%—90%无凝结
产品尺寸：62mmX20mmX8mm
工作电流：小于20mA
检测面积：40mmX16mm
工作湿度：10℃—30摄氏度℃
Water Sensor水位传感器不仅可以测量水位，还可以测量是否有水，当测量是否有水时，直接检测输出端引脚，若检测为0，则显示没有水，若检测到1，则有水；当检测水位变化时，需要进行ADC采集，利用函数进行模拟电压值到水位的转换。

二、水位传感器接线说明

VCC（+）：电源正极接口，外接电源3 ~ 5V电源正极，接单片机的5v或者3v引脚

GND（-）：电源负极接口，外接电源负极或地线GND，接单片机的GND

AO（S）：模拟信号输出口，接单片机的PA1采集引脚

三、测试说明、水位传感器驱动代码

编译环境：keil5

测试单片机: STM32F103C8T6

功能：功能1：设定水位阈值，超过水位阈值触发蜂鸣器报警

功能2：发送水位数据串到口调试助手上进行显示

Water_Level.c文件编写水位传感器驱动代码如下：

#include "delay.h"
#include "Water_Level.h"

void Adc_Init(void)
{
	ADC_InitTypeDef ADC_InitStructure;
	GPIO_InitTypeDef GPIO_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA |RCC_APB2Periph_ADC1	, ENABLE );	  //使能ADC1通道时钟


	RCC_ADCCLKConfig(RCC_PCLK2_Div6);   //设置ADC分频因子6 72M/6=12,ADC最大时间不能超过14M

	//PA1 作为模拟通道输入引脚
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;		//模拟输入引脚
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	ADC_DeInit(ADC1);  //复位ADC1,将外设 ADC1 的全部寄存器重设为缺省值

	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;	//ADC工作模式:ADC1和ADC2工作在独立模式
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;	//模数转换工作在单通道模式
	ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;	//模数转换工作在单次转换模式
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;	//转换由软件而不是外部触发启动
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;	//ADC数据右对齐
	ADC_InitStructure.ADC_NbrOfChannel = 1;	//顺序进行规则转换的ADC通道的数目
	ADC_Init(ADC1, &ADC_InitStructure);	//根据ADC_InitStruct中指定的参数初始化外设ADCx的寄存器


	ADC_Cmd(ADC1, ENABLE);	//使能指定的ADC1

	ADC_ResetCalibration(ADC1);	//使能复位校准

	while(ADC_GetResetCalibrationStatus(ADC1));	//等待复位校准结束

	ADC_StartCalibration(ADC1);	 //开启AD校准

	while(ADC_GetCalibrationStatus(ADC1));	 //等待校准结束

//	ADC_SoftwareStartConvCmd(ADC1, ENABLE);		//使能指定的ADC1的软件转换启动功能

}
//获得ADC值
//ch:通道值 0~3
u16 Get_Adc(u8 ch)
{
  	//设置指定ADC的规则组通道，一个序列，采样时间
	ADC_RegularChannelConfig(ADC1, ch, 1, ADC_SampleTime_239Cycles5 );	//ADC1,ADC通道,采样时间为239.5周期

	ADC_SoftwareStartConvCmd(ADC1, ENABLE);		//使能指定的ADC1的软件转换启动功能

	while(!ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC ));//等待转换结束

	return ADC_GetConversionValue(ADC1);	//返回最近一次ADC1规则组的转换结果
}

u16 Get_Adc_Average(u8 ch,u8 times)
{
	u32 temp_val=0;
	u8 t;
	for(t=0;t<times;t++)
	{
		temp_val+=Get_Adc(ch);
		Delay_ms(5);
	}
	return temp_val/times;
}

Water_Level.h文件，对驱动函数经行了声明：

#ifndef __WATER_LEVEL_H
#define __WATER_LEVEL_H
#include "sys.h"

void Adc_Init(void);
u16 Get_Adc(u8 ch);
u16 Get_Adc_Average(u8 ch,u8 times);

#endif

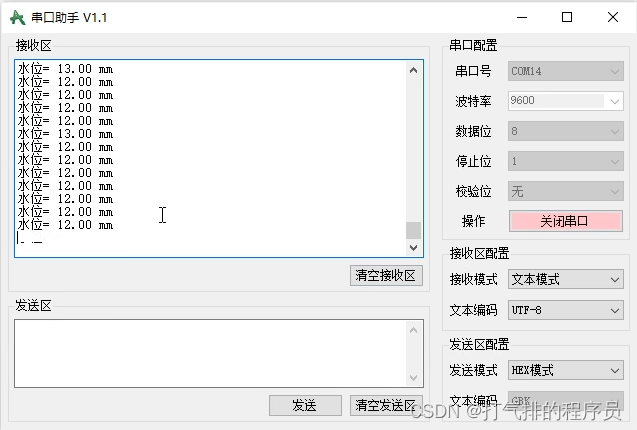

四、串口调试助手把采集的水位数据发送出来

printf("水位= %.2f mm\r\n",(float)voltage);

五、源代码

《STM32单片机+水位传感器+OLED屏幕+蜂鸣器报警+水位数据发送到串口调试助手》源代码资源-CSDN文库

六、串口调试助手软件

串口调试助手-keil5调试工具资源-CSDN文库

七、水位传感器原理图资料

水位传感器原理图、模块资料资源-CSDN文库
